第八章 桥梁支座..

桥梁支座结构桥梁支座是连接桥面与桥墩之间的组件，起到承载桥面荷载并传递到桥墩的作用。

它是桥梁结构中的重要组成部分，直接影响整个桥梁的承载性能和运行安全。

本文将介绍桥梁支座结构的种类、功能以及其在桥梁工程中的重要性。

桥梁支座结构主要分为橡胶支座和滑动支座两种。

橡胶支座由橡胶垫层和钢板组成，其主要功能是通过橡胶的弹性变形来吸收桥面的荷载，同时保证桥墩的稳定。

滑动支座则由上下两个滑动面组成，通常使用钢板、特殊材料或涂层来减小摩擦系数，使桥梁能够自由滑动，从而适应桥梁的伸缩变形并抵抗外力作用。

在桥梁工程中，桥梁支座具有重要的功能和作用。

首先，它可以减小桥梁对地基的荷载传递，降低地基的受力，从而保护地基的稳定性。

其次，桥梁支座能够吸收桥面的荷载变形，降低桥梁的应力集中，提高桥梁的使用寿命。

此外，桥梁支座还能够减少桥梁在温度和湿度变化时的伸缩变形，防止桥梁的损坏和破坏。

总而言之，桥梁支座在桥梁工程中具有重要的结构功能和安全保障作用。

除了功能上的重要性，桥梁支座在桥梁工程中的选择和设计也是至关重要的。

首先，需要根据桥梁的设计要求、荷载特性和地理环境等因素进行合理选择。

例如，在高速公路等大型桥梁项目中，多采用橡胶支座，因其具有较大的荷载承载能力和较好的横向移动性。

而在小型桥梁项目中，滑动支座则更为常见，由于其结构简单、成本较低且维护方便。

其次，桥梁支座的设计需要考虑到桥梁的形态、尺寸、材料等因素，确保其与桥梁结构的协调性和稳定性。

在桥梁工程实践中，桥梁支座的安装和维护也是不可忽视的。

安装时，需要严格按照设计要求和施工方案进行，保证支座的准确定位和固定。

同时，需要合理设置支座间距和布置等，保证桥面荷载的均匀传递和支座的均衡受力。

维护方面，需要定期对桥梁支座进行检查和维修，保证其正常工作和性能稳定。

特别是在桥梁震动、温度变化等环境影响下，需要及时发现和解决支座的故障和损坏问题，确保桥梁的安全运行。

综上所述，桥梁支座结构在桥梁工程中具有重要的作用和意义。

√桥梁支座及其作用、特点、要求和分类在桥梁结构中，支座是桥梁上、下部结构的连接点，其作用是将上部结构的荷载顺适、安全地传递到桥墩台上去，同时保证上部结构在荷载、温度变化、混凝土收缩等因素作用下的自由变形，以便使结构的实际受力情况符合计算图式，并保护梁端、墩台帽不受损伤。

这就要求它具有足够的竖向刚度和弹性，能将桥梁上部结构的全部荷载可靠地传递到墩台上，并同时承受由荷载作用引起的桥跨结构端部的水平位移、转角和变形，减轻和缓解桥墩承受的震动，适应因温度、湿度变化引起的桥跨结构胀缩。

就支座的安装位置而言，虽然在使用中可以进行更换，但更换的成本费用、技术性以及困难性均很大，桥梁中大部分支座可谓是永久性的安装，支座寿命应该与桥梁的寿命相吻合，否则会对桥梁的使用造成不良的后果。

尽管在桥梁的成本造价中支座成本仅占很小的比例，但作用远远超过其成本，为此，支座就成为桥梁建设和使用的重要材料之一。

近年来在桥梁支座使用过程中，支座出现了各种各样的质量问题和质量隐患，究其原因可分为产品质量、施工质量和设计选型三方面。

板式橡胶支座的产品质量、施工质量和设计选型关系到橡胶支座的使用寿命，需要生产方、施工方和设计方的紧密配合，任何一方出现问题都将严重影响橡胶支座的使用寿命。

桥梁支座按照其结构可分为3大类：一是桥梁板式橡胶支座；二是盆式支座；三是球形支座。

此外，还可按其功能、用途、特性、发展阶段等等。

桥梁盆式橡胶支座的典型事故案例分析与防治周明华东南大学土木工程学院南京 210096摘要：盆式橡胶支座与板式橡胶支座相比，具有承载力大，橡胶层在钢盆内不易老化，使用寿命长等突出优点，而在大跨度公路和铁路桥梁以及市政桥梁中得以广泛应用。

但在实际桥梁中发现应用不当，也经常会出现病害和质量事故。

本文通过实际工程中的盆式支座病害和事故案例分析，提出了相应的防治措施。

关键词：盆式橡胶支座、支座安装连接板、支座布置、支座转角、钢盆开裂、梁体滑移、病害和事故案例、防治措施。

桥梁工程期末复习资料第一篇总论第一章设计洪水位：桥梁设计中按规定的设计洪水频率计算所得的高水位。

P8总跨径：总跨径是多孔桥梁中各孔净跨径的总和，桥梁孔径，反映了桥下宣泄洪水的能力。

P8桥梁全长：简称桥长，对于有桥台的桥梁，为两岸桥台侧墙或八字墙尾墙之间的距离，以L表示；对于无桥台的桥梁为桥面系长度。

P8桥梁高度：简称桥高，是指桥面与低水位之间的高差，或为桥面与桥下线路路面之间的距离。

P8矢跨比：是拱桥中拱圈（或拱肋）的计算矢高f与计算跨径l之比，也称拱矢度，他是反映拱桥受力特性的重要指标。

P9钢架桥的主要承重结构是梁或板和立柱或竖墙整体结合的钢架结构，梁和柱的连接处具有很大的刚性。

P10按上部结构的行车道位置分为上承式桥，下承式桥和中承式桥。

P13第二章桥梁设计必须遵照“安全、适用、经济、美观和有利环保”的基本原则。

P15桥梁设计程序采取两阶段设计：1、第一阶段是初步设计；2、第二阶段是施工图设计。

P16对于跨越河流的桥梁一般包括下面几个方面：桥梁横断面设计，主要是确定桥面净空和桥跨结构横断面的布置。

P19人行道、自行车道与行车道之间应设置分隔设施：一个自行车道的宽度为1.0m；当单独设置自行车道时，不宜小于两个自行车道的宽度。

人行道的宽度宜为0.75m或1.0m；大于1.0m时，按0.5m的级差增加。

当设路缘石时，路缘石高度可取0.25m—0.35m。

P21对于一般小桥，为了改善路线的线性，或城市桥梁受原有街道的制约时，有时也修建斜交桥，斜度通常不宜大于45°。

在通航河流的上的桥梁，其墩台沿水流方向的轴线与最高通航水位主流方向的交角大于5°时，宜增加通航孔净宽。

P21第三章桥梁上的作用按时间变化可分为永久作用、可变作用和偶然作用。

P25汽车荷载等级：汽车荷载分为公路I级和公路II级两个等级。

汽车荷载由车道荷载和车辆荷载组成。

车道荷载由均布荷载和集中荷载组成。

桥梁结构的整体计算采用车道荷载；桥梁结构的局部叠加、涵洞、桥台和挡土墙压力等的计算采用车辆荷载。

桥梁⽀座详解全攻略，图⽂+计算详解桥梁⽀座设置于上部结构与墩台之间，主要作⽤就是将上部结构的各个荷载传递到墩台上，今天⼩编就和⼤家⼀起来学习学习桥梁⽀座都有什么类型，构造都是什么样⼦，在桥梁⼯程中⼜如何计算？第⼀节概述1. ⽀座的作⽤和要求位置：⽀座设置在桥梁的上部结构与墩台之间。

作⽤：把上部结构的各种荷载传递到墩台上，并能够适应活载、温度变化、混凝⼠收缩与徐变等因素所产⽣的变位（位移和转⾓），使上下部结构的实际受⼒情况符合设计的计算图式。

⽀座型式和规格的选⽤，要考虑的因素包括桥梁跨径、⽀点反⼒、对建筑⾼度的要求、适应单向和多向位移及其位移量的需要，以及防震、减震的需要。

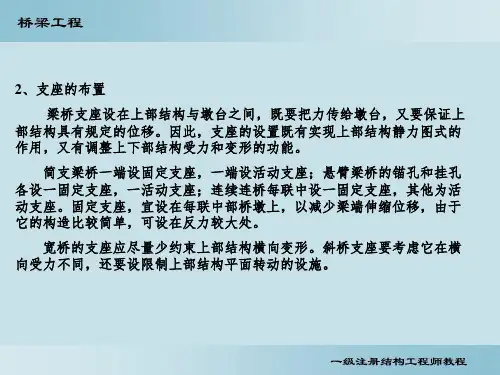

2. ⽀座的布置桥梁⽀座的布置⽅式：主要根据桥梁的结构型式及桥梁的宽度确定。

简⽀梁桥⼀端设固定⽀座，另⼀端设活动⽀座。

铁路桥梁由于桥宽较⼩，⽀座横向变位很⼩，⼀般只需设置单向（纵向）活动⽀座。

公路梁桥由于桥⾯较宽，要考虑⽀座横桥向移动的可能性。

连续梁桥每联（由两伸缩缝之间的若⼲跨组成）只设⼀个固定⽀座。

为避免梁的活动端伸缩量过⼤，固定⽀座宜布置在每联长度的靠中间⽀点处。

但若该处墩⾝较⾼，则应考虑避开，或采取特殊措施，以避免该墩顶承受过⼤的⽔平⼒。

曲线连续梁桥的⽀座布置会直接影响到梁的内⼒分布，同时，⽀座的布置应使其能充分适应曲梁的纵、横向⾃由转动和移动的可能性。

曲线箱梁中间常设单⽀点⽀座，仅在⼀联范围内的梁的端部（或桥台上）设置双⽀座，以承受扭矩。

有意将曲梁⽀点向曲线外侧偏离，可调整曲梁的扭矩分布。

当桥梁位于坡道上时，固定⽀座应设在较低⼀端，以使梁体在竖向荷载沿坡道⽅向分⼒的作⽤下受压，以便能抵消⼀部分竖向荷载产⽣的梁下缘拉⼒；当桥梁位于平坡上时，固定⽀座宜设在主要⾏车⽅向的前端。

桥梁的使⽤效果，与⽀座能否准确地发挥其功能有着密切的关系，因此在安放⽀座时，应使成桥后的上部结构的⽀点位置与下部结构的⽀座中线对齐。

如果考虑到⼯后徐变，可能需要设置预偏量。

桥梁支座第一节概述桥梁支座是连接桥梁上部结构和下部结构的重要结构部件1．支座的作用传递上部结构的各种荷载适应温度、收缩徐变等因素产生的位移和转角①首先桥梁支座必须具有足够的承载能力，以保证安全可靠地传递支座反力；②其次支座对桥梁变形（位移和转角）的约束应尽可能地小，以适应梁体自由伸缩及转动的需要；③此外支座应便于安装、养护和维修，并在必要时进行更换。

2．支座的分类按受力特性分类固定支座单向活动支座双向活动支座（或者称多向活动支座）按支座用材料分类简易垫层支座钢支座（平板支座、弧形支座、摇轴支座，辊轴支座）橡胶支座（板式橡胶支座、盆式橡胶支座）混凝土铰支座按结构形式分：弧形支座摇轴支座辊轴支座板式橡胶支座盆式橡胶支座球型支座3.支座的布置原则①简支梁一般一端设固定支座，另一端设活动支座；②连续梁桥一般每一联中的一个桥墩设固定支座，且宜放在每联中间部位的桥墩上，使两侧的自由伸缩长度较均衡；③当桥梁位于坡道上时，固定支座一般应设在坡度较低的一端，当桥梁位于平坡上时，固定支座宜设在主要行车方向的前端。

④固定支座宜设在具有较大支座反力的地方，同一桥墩上的几个支座应具有相近的转动刚度；⑤曲线连续梁桥的支座布置会直接影响到梁的内力分布，同时支座的布置应使其能充分适应曲梁的纵、横向自由转动和移动的可能性，通常宜采用球型支座。

第二节支座的类型和构造一．简易垫层支座采用若干层有毛毡或石棉做成，压缩后的厚度不小于1cm，可用于跨径小于10m的板梁桥、4m以下的铁路桥，构造简单，变形能力差。

二．钢支座1.平板支座平板支座由上下两块平面钢板组成，固定支座的上下平板间用钢销固定，可用于8m的铁路桥、12~15m的公路桥，构造简单，加工方便，梁端不能完全自由转动，位移量很有限且伸缩时要克服较大的摩阻力。

2.弧形支座弧形支座由上下支座板和销钉组成，用于16m以下的铁路桥，转动不灵活，伸缩时仍要克服较大的摩阻力。

3.摇轴支座摇轴支座分固定支座和活动支座，固定支座由上下摆组成，活动支座由底板、摇轴和上摆组成，用于20~32m的铁路桥，摇轴的顶、底面曲面半径不一致，使得转动时的约束阻力较大。

桥梁8—支座计算桥梁的支座是支撑桥体的重要结构，其设计和计算对于桥梁的安全和可靠性至关重要。

支座设计的目标是使支座能够承受桥体的重力和荷载，同时还要考虑到支座的稳定性、变形和位移的控制。

本文将介绍桥梁支座设计的基本原理和计算方法。

一、支座类型桥梁的支座可以分为以下几种类型：1.嵌固式支座：嵌入桥墩中，能够承受垂直和水平荷载，同时限制桥墩的旋转和位移。

2.弹性支座：通过弹性材料承受桥梁的重力和荷载，在垂直和水平方向上有一定的位移。

3.滑动支座：通过滑动面承受桥梁的重力和荷载，在水平方向上可以滑动，以减小支座的摩擦力。

4.偏心支座：支座的支点不在桥梁的重心处，使桥梁产生旋转力矩和弯曲力矩。

二、支座设计原则1.承载能力：支座需要能够承受桥体的重力和荷载，承载能力应满足设计要求。

2.稳定性：支座在承载荷载时应保持稳定，不产生破坏或倾覆的情况。

3.变形：支座在承载荷载时会产生一定的变形，变形应在设计范围内，并控制在合理的范围。

4.位移：支座在承载荷载时会产生一定的位移，位移应控制在允许的范围内，以保证桥梁的正常使用。

5.耐久性：支座应具有良好的耐久性，能够承受气候和环境的影响，具有较长的使用寿命。

三、支座计算方法1.承载能力计算：支座的承载能力计算需要考虑桥体的重力和荷载，根据荷载的类型和大小，采用不同的计算方法，如弯矩法、剪力法、接触面法等。

2.稳定性计算：支座的稳定性主要考虑支座的倾覆和滑移问题，需要根据支座的形状和材料力学性质来进行计算。

3.变形计算：支座的变形计算主要考虑支座在荷载作用下的竖向和水平方向的变形，需要根据荷载的类型和大小，选择合适的计算方法。

4.位移计算：支座的位移计算主要考虑支座在荷载作用下产生的水平和垂直位移，需要根据桥梁的结构形式和荷载情况，进行相应的计算。

5.耐久性计算：支座的耐久性计算主要考虑支座的材料和结构的耐久性能，需要进行相应的试验和计算，以确定支座的使用寿命。

在支座设计中，需要考虑不同类型的支座的特点和适用范围，根据设计要求和现场实际情况，选择合适的支座类型，并进行相关的计算和验证。
