公路桥梁常见支座

桥梁支座结构桥梁支座是连接桥面与桥墩之间的组件，起到承载桥面荷载并传递到桥墩的作用。

它是桥梁结构中的重要组成部分，直接影响整个桥梁的承载性能和运行安全。

本文将介绍桥梁支座结构的种类、功能以及其在桥梁工程中的重要性。

桥梁支座结构主要分为橡胶支座和滑动支座两种。

橡胶支座由橡胶垫层和钢板组成，其主要功能是通过橡胶的弹性变形来吸收桥面的荷载，同时保证桥墩的稳定。

滑动支座则由上下两个滑动面组成，通常使用钢板、特殊材料或涂层来减小摩擦系数，使桥梁能够自由滑动，从而适应桥梁的伸缩变形并抵抗外力作用。

在桥梁工程中，桥梁支座具有重要的功能和作用。

首先，它可以减小桥梁对地基的荷载传递，降低地基的受力，从而保护地基的稳定性。

其次，桥梁支座能够吸收桥面的荷载变形，降低桥梁的应力集中，提高桥梁的使用寿命。

此外，桥梁支座还能够减少桥梁在温度和湿度变化时的伸缩变形，防止桥梁的损坏和破坏。

总而言之，桥梁支座在桥梁工程中具有重要的结构功能和安全保障作用。

除了功能上的重要性，桥梁支座在桥梁工程中的选择和设计也是至关重要的。

首先，需要根据桥梁的设计要求、荷载特性和地理环境等因素进行合理选择。

例如，在高速公路等大型桥梁项目中，多采用橡胶支座，因其具有较大的荷载承载能力和较好的横向移动性。

而在小型桥梁项目中，滑动支座则更为常见，由于其结构简单、成本较低且维护方便。

其次，桥梁支座的设计需要考虑到桥梁的形态、尺寸、材料等因素，确保其与桥梁结构的协调性和稳定性。

在桥梁工程实践中，桥梁支座的安装和维护也是不可忽视的。

安装时，需要严格按照设计要求和施工方案进行，保证支座的准确定位和固定。

同时，需要合理设置支座间距和布置等，保证桥面荷载的均匀传递和支座的均衡受力。

维护方面，需要定期对桥梁支座进行检查和维修，保证其正常工作和性能稳定。

特别是在桥梁震动、温度变化等环境影响下，需要及时发现和解决支座的故障和损坏问题，确保桥梁的安全运行。

综上所述，桥梁支座结构在桥梁工程中具有重要的作用和意义。

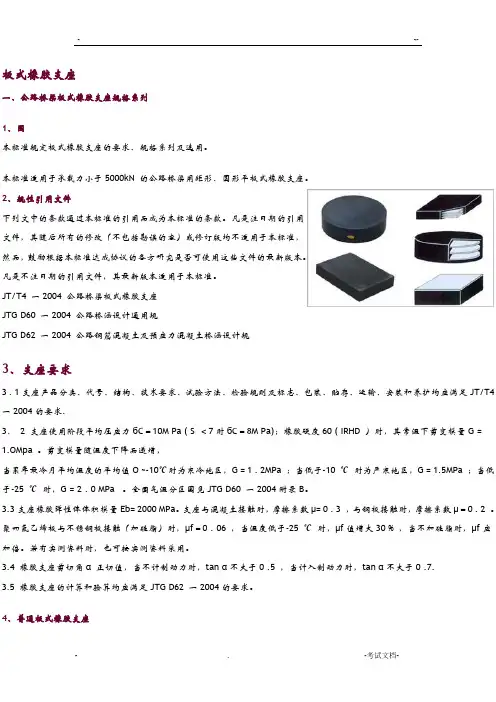

板式橡胶支座一、公路桥梁板式橡胶支座规格系列1、围本标准规定板式橡胶支座的要求、规格系列及选用。

本标准适用于承载力小于5000kN 的公路桥梁用矩形、圆形平板式橡胶支座。

2、规性引用文件下列文中的条款通过本标准的引用而成为本标准的条款。

凡是注日期的引用文件，其随后所有的修改（不包括勘误的容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件，其最新版本适用于本标准。

JT/T4 一2004 公路桥梁板式橡胶支座JTG D60 一2004 公路桥涵设计通用规JTG D62 一2004 公路钢筋混凝土及预应力混凝土桥涵设计规3、支座要求3 . 1支座产品分类、代号、结构、技术要求、试验方法、检验规则及标志、包装、贮存、运输、安装和养护均应满足JT/T4 一2004的要求.3．2 支座使用阶段平均压应力бC＝10M Pa ( S ＜7时бC＝8M Pa)；橡胶硬度60 ( IRHD ）时，其常温下剪变模量G = 1.OMpa 。

剪变模量随温度下降而递增，当累年最冷月平均温度的平均值O ~-10℃时为寒冷地区，G = 1 . 2MPa ；当低于-10 ℃时为严寒地区，G = 1.5MPa ；当低于-25 ℃时，G = 2 . 0 MPa 。

全国气温分区图见JTG D60 一2004附录B。

3.3支座橡胶弹性体体积模量Eb= 2000 MPa。

支座与混凝土接触时，摩擦系数μ= 0 . 3 ，与钢板接触时，摩擦系数μ＝0 . 2 。

聚四氟乙烯板与不锈钢板接触（加硅脂）时，μf＝0 . 06 ，当温度低于-25 ℃时，μf值增大30 % ，当不加硅脂时，μf应加倍。

若有实测资料时，也可按实测资料采用。

3.4 橡胶支座剪切角α 正切值，当不计制动力时，tan α不大于0 .5 ，当计入制动力时，tan α不大于0 .7.3.5 橡胶支座的计算和验算均应满足JTG D62 一2004的要求。

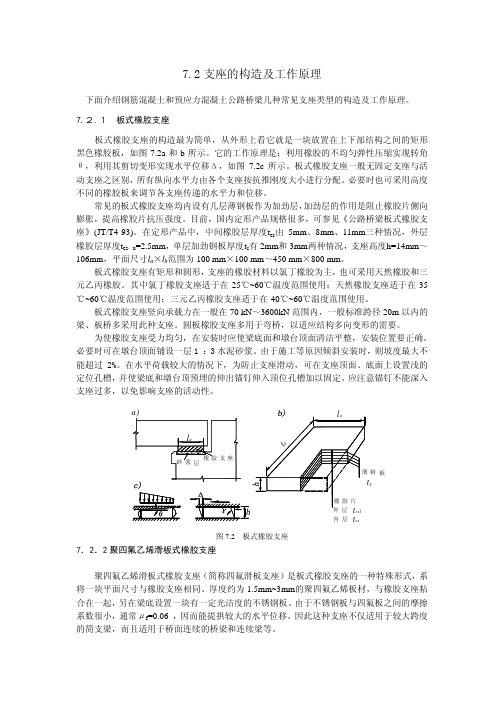

7.2支座的构造及工作原理下面介绍钢筋混凝土和预应力混凝土公路桥梁几种常见支座类型的构造及工作原理。

7.２.１ 板式橡胶支座板式橡胶支座的构造最为简单，从外形上看它就是一块放置在上下部结构之间的矩形黑色橡胶板，如图7.2a和b所示。

它的工作原理是：利用橡胶的不均匀弹性压缩实现转角θ，利用其剪切变形实现水平位移Δ，如图7.2c所示。

板式橡胶支座一般无固定支座与活动支座之区别，所有纵向水平力由各个支座按抗推刚度大小进行分配。

必要时也可采用高度不同的橡胶板来调节各支座传递的水平力和位移。

常见的板式橡胶支座均内设有几层薄钢板作为加劲层，加劲层的作用是阻止橡胶片侧向膨胀，提高橡胶片抗压强度。

目前，国内定形产品规格很多，可参见《公路桥梁板式橡胶支座》(JT/T4-93)。

在定形产品中，中间橡胶层厚度t es由5mm、8mm、11mm三种情况，外层橡胶层厚度t es，u=2.5mm，单层加劲钢板厚度t s有2mm和3mm两种情况，支座高度h=14mm～106mm，平面尺寸l a×l b范围为100 mm×100 mm～450 mm×800 mm。

板式橡胶支座有矩形和圆形，支座的橡胶材料以氯丁橡胶为主，也可采用天然橡胶和三元乙丙橡胶。

其中氯丁橡胶支座适于在-25℃~60℃温度范围使用；天然橡胶支座适于在-35℃~60℃温度范围使用；三元乙丙橡胶支座适于在-40℃~60℃温度范围使用。

板式橡胶支座竖向承载力在一般在70 kN～3600kN范围内，一般标准跨径20m以内的梁、板桥多采用此种支座。

圆板橡胶支座多用于弯桥，以适应结构多向变形的需要。

为使橡胶支座受力均匀，在安装时应使梁底面和墩台顶面清洁平整，安装位置要正确。

必要时可在墩台顶面铺设一层1 ：3水泥砂浆。

由于施工等原因倾斜安装时，则坡度最大不7.2.3 盆式橡胶支座盆式橡胶支座亦分为活动盆式橡胶支座和固定盆式橡胶支座。

活动盆式橡胶支座的基本结构一般可分为上座板和下座板(见图7.3a)。

公路桥梁常见支座桥梁支座的功能是将静载和动载力、制动力和风力传送到桥墩和桥台。

支座的结构必须能满足由交通、温度变化、地震、预应力、收缩徐变等产生的位移和扭转。

由此可见，支座是桥梁中最重要的元件，其质量要求必须是高标准的。

现对一些常见的公路桥梁支座的构造进行简单介绍，如果某些指标与现行规范不符，以现行规范为准。

欢迎大家补充。

第一部份常见支座一、公路桥梁板式橡胶支座1、橡胶板式支座性能与特点：板式橡胶支座（GJZ、GYZ系列）由多层橡胶与薄钢板镶嵌、粘合、硫化而成。

该产品有足够的竖向刚度以承受垂直荷载，且能将上部构造的压力可靠地传递给墩台；有良好的弹性以适应梁端的转动；有较大的剪切变形以满足上部构造的水平位移；具有构造简单、安全方便、节省钢材、价格低廉、养护简便、易于更换等特点。

本品有良好的防震作用，可减少动载对桥跨结构与墩台的冲击作用。

下图为桥梁板式橡胶支座（图1）0.jpg板式橡胶支座的结构（图2）2.jpg2、四氟滑板式支座性能与特点：聚四氟乙烯滑板式橡胶支座简称四氟滑板式支座（GJZF4、GYZF4系列），是于普通板式橡胶支座上按照支座尺寸大小粘复一层厚2-4mm的聚四氟乙烯板而成.四氟滑板式支座除具有普通板式橡胶支座的竖向刚度与弹性变形，且能承受垂直荷载及适应梁端转动外，利用聚四氟乙烯板与不锈钢板间的低摩擦系数（μf≤0.08）可使桥梁上部构造水平位移不受限跨度制。

30米的大跨度桥梁、简支梁连续板桥和多跨连续梁桥可作活动支座使用；连续梁顶推、T型梁横移和大型设备滑移可作滑块使用。

下图为四氟滑板式支座（图3）3.jpg板式橡胶支座的设计参数（图4）4.jpg板式橡胶支座力学性能（图5）[attach]11352[/attach]3、球冠圆板式橡胶支座性能与特点：球冠圆板式橡胶支座在平面上各向同性，并以其球冠调节受力状况。

不但适用于一般桥梁，也适用于各种布置复杂、纵横较大的立交桥及高架桥，其坡度使用范围为3～5%，也可根据不同坡度需要调整球冠半径。

桥梁支座的分类桥梁支座是桥梁结构的一个重要组成部分，但由于其在桥梁工程造价中所占比例很小，因而往往未引起技术人员的重视。

70年代前，我国的公路、铁路桥梁上常不设支座或仅设置传统的钢支座。

随着桥梁建设事业的发展，各种桥式大跨度桥梁不断涌现，因而对桥梁支座的承载能力、对支座适应位移和转角能力的要求不断提高，需要开发和研究与之相适应的各种新型桥梁支座。

今天，中资路桥小编就为大家介绍铁路桥梁上被普遍使用的几种支座介绍。

大家快绑好小板凳，坐着听讲了。

铸钢支座铸钢支座使用碳素钢或优质钢经过制模、翻砂、铸造、热处理、机械加工和表面处理制成。

常见的有平板支座、弧形支座、摇轴支座和辊轴支座几种。

铸钢支座承载能力较大，但其构造尺寸大、耗钢量多、刚度过大、传力急剧，容易造成下部结构损坏。

而且铸钢支座易锈蚀，养护费用高，维修较困难。

一，平板支座平板支座是桥梁支座最早而有最简单的一种支座形式。

它由平面钢板组成，为了减少钢板接触面上的摩擦你以免阻碍纵向滑动，可将钢板的接触面在刨床上刨光并涂以石墨润滑剂。

但是积垢与锈蚀常使用这种支座“冻死"失效。

将薄铅板夹于钢板之间虽有助益，但铅板经常被挤出来。

若能免除污垢、灰尘，则嵌有石墨化合物自行润滑的青铜平板就能良好的工作。

但平板支座的位移量是很有限的，而且梁的支撑端也不能完全自由旋转。

所以平板支座一般用于小跨度梁，在铁路桥上可用到8M跨度，在公路桥中常用到12-15m的跨度。

目前平板支座大部分已被板式橡胶支座说替代。

二，弧形支座弧形支座有上、下支座板和销钉组成，下支座板的顶面为一曲率很大的弧面、上下支座板顶面为一平面，上、下支座板之间在销钉孔处设有销钉。

固定支座的上、下支座板的销钉孔均为圆孔，由销钉承受纵向水平力。

活动支座的销钉孔为长圆孔，以使支座可做少量的滑移。

下支座板顶面的曲率半径应根据赫兹接触线应力公式进行验算。

中资路桥弧形支座一般用于16M以下的铁路桥梁上。

弧形支座在使用过程中经常发生转动不灵活或锚栓剪断的现象。

GPZ、GPZ(II)型系列
公路桥梁盆式橡胶支座（SX双向，DX单向，GD固定）
主要尺寸表
GPZ(II)型盆式橡胶支座|GD固定型盆式橡胶支座主要尺寸表
注：1、横向位移±3mm。

2、重量按纵向中等位移设置。

GPZ(II)型盆式橡胶支座|SX双向型盆式橡胶支座主要尺寸表
注：1、GPZ(Ⅱ)08.MN-30MN横向位移±40mm，32.5MN-60MN横向位移为±50mm。

GPZ系列盆式橡胶支座|SX双向型盆式橡胶支座主要尺寸表
注: 斜线上为小位移量数值,斜线下为大位移数值.
GPZ系列盆式橡胶支座|DX单向型盆式橡胶支座主要尺寸表
注:斜线上为小位移量数值，斜线下为大位移数值。

GPZ系列盆式橡胶支座|GD固定型盆式橡胶支座主要尺寸表。

GPZ(KZ)型系列公路桥梁抗震盆式橡胶支座（DX单向，SX双向，GD固定）主要尺寸表GPZ(KZ)公路桥梁抗震盆式橡胶支座GPZ(KZ)系列抗震盆式橡胶支座是依据中华人民共和国交通行业标准《公路桥梁盆式橡胶支座》(标准号JT391-1999)及公路工程抗震设计规范(JTJ004-89)，在盆式橡胶支座的基础上增加了消能和阻尼措施。

GPZ(KZ)系列抗震盆式橡胶支座包括固定支座和单向活动支座两种型式，和与之配套使用的还有双向活动支座。

支座规格按JT391-1999要求分为31级。

支座竖向设计承载力、支座转角、支座摩擦系数及位移均按标准要求设计。

仅固定支座各方向和单向活动支座非滑移方向的水平力由原支座设计承载力的10%提高至20%。

现在．国内外采取的是刚性抗震法和柔性减震法两种抗震方法，刚性抗震需增大结构(包括基础结构和抗震支座结构)尺寸,柔性减震的特点是：减震性能好而刚度较小，在较大地震波的情况下有被破坏的可能。

该系列支座采取了刚、柔结合等有效抗震措施，增大了支座的耗能能力，极大的改善了支座的抗震性能，因此地震发生时可提高桥梁的抗震能力，最大限度的限制了桥梁上下部结构之间的相对位移，减小了地震力的放大系数。

非地震时等同一般盆式橡胶支座使用。

由于GPZ(KZ)系列抗震盆式橡胶支座设计有固定支座和单向活动支座，两种型式支座配合使用比仅在桥梁固定墩上设置抗震支座对提高全桥结构的抗震能力是不言而喻的。

GPZ(KZ)盆式橡胶支座结构形式GPZ(KZ)GD(固定抗震盆式橡胶支座)，主要由上座板、消能板、密封圈、橡胶板、底盆和阻尼胶圈等组成。

GPZ(KZ)DX(单向活动抗震盆式橡胶支座)还有中间钢板、四氟滑板、不锈钢滑板及侧向滑移装置等。

减震原理主要是当支座水平力大于支座设计竖向承载力的20%后，消能板开始滑移，起到第一道隔震效果；然后阻尼圈发挥第二道阻尼效果，支座起到抗震作用；当地震冲击波超过一定极限时，该系列的刚性抗震起到了第三道抗震效果。

公路桥梁板式橡胶支座引言：公路桥梁作为城市和乡村道路之间的重要连接通道，其承载能力和安全性是至关重要的。

在桥梁结构中，支座是一项关键组成部分，用于支撑桥梁上的路面和承重部分。

而在众多支座类型中，板式橡胶支座凭借其优异的性能和可靠性成为公路桥梁设计中的首选。

本文将对公路桥梁板式橡胶支座进行详细介绍。

一、公路桥梁板式橡胶支座的概述公路桥梁板式橡胶支座是一种用于承载桥梁上的路面和承重部分的支撑材料。

它由两层钢板之间夹层的橡胶垫组成，橡胶垫在桥梁荷载作用下能够吸收震动和变形，并具备一定的回弹性。

板式橡胶支座通常由橡胶材料、钢板和其他附件组成，具备较强的耐久性和耐腐蚀性。

二、公路桥梁板式橡胶支座的特点1. 承载能力强：板式橡胶支座采用高强度橡胶材料和保护层结构，能够承载较大的荷载。

2. 高度可调性：板式橡胶支座可以根据实际需要进行高度调整，以适应不同桥梁的设计要求。

3. 防震性能好：板式橡胶支座具备良好的弹性和减震性能，可以有效吸收桥梁上的震动和振动。

4. 耐久性好：板式橡胶支座采用耐磨橡胶材料和锈蚀防护层，能够经受长期使用和恶劣环境的考验。

5. 维护简便：板式橡胶支座无需常规维护，只需定期检查和清洁即可。

三、公路桥梁板式橡胶支座的应用公路桥梁板式橡胶支座广泛应用于不同类型的桥梁工程中，包括城市高架桥、公路桥梁、铁路桥梁等。

它在桥梁结构中的主要作用是承载荷载并传递荷载至桥墩或桥面梁上，同时具备减震和隔音的功能。

板式橡胶支座的应用可以带来以下好处：1. 提升桥梁的承载能力：板式橡胶支座能够有效分散桥梁上的荷载，并将其传递到桥墩或桥面梁上，提高了桥梁的承载能力。

2. 减小桥梁结构的应力集中现象：板式橡胶支座采用橡胶材料，能够吸收桥梁上的震动和变形，减小了应力集中的现象，保证了桥梁结构的安全性和稳定性。

3. 增强桥梁的耐久性：板式橡胶支座的耐久性好，能够经受长期使用和恶劣环境的考验，延长了桥梁的使用寿命。

4. 提高行车安全性：板式橡胶支座能够吸收桥梁上的震动和振动，减少了车辆行驶时的颠簸感，提高了行车安全性。

桥梁用橡胶支座概述桥梁用橡胶支座是一种常见的桥梁支座，用于承受桥梁的荷载并分散到桥墩或墩台上。

橡胶支座由橡胶垫和金属垫组成，能够承受大荷载并具有较好的减震和抗震性能。

本文将介绍桥梁用橡胶支座的结构、性能及其在桥梁工程中的应用。

结构和材料桥梁用橡胶支座的结构一般包括上、下两个金属垫和夹在其中间的橡胶垫。

金属垫一般使用钢板制成，上金属垫为橡胶支座与桥面接触的部分，下金属垫与桥墩或墩台连接。

橡胶垫通常采用高强度橡胶制成，具有较好的负荷承受能力和变形能力。

在选择橡胶材料时，需要考虑其耐久性、抗老化性能、抗O型环裂纹性能等因素。

优质的橡胶材料能够确保橡胶支座在长期使用过程中不受损坏和变形。

性能特点桥梁用橡胶支座具有以下性能特点：•承载能力强：橡胶支座能够承受桥梁的荷载，并将其均匀分散到桥墩或墩台上，保证桥梁的安全运行。

•减震效果好：橡胶支座具有良好的弹性特性，能够有效减缓桥梁荷载的冲击和振动，降低桥梁受力，提高行车的舒适性。

•抗震性能优异：橡胶支座能够在地震发生时吸收和分散地震能量，减轻地震对桥梁造成的破坏，提高桥梁的抗震能力。

•耐久性强：橡胶材料具有较好的耐久性和抗老化性能，能够长时间保持其弹性和承载能力。

•维护方便：橡胶支座安装简便，维护方便，能够快速更换和维修。

应用案例桥梁用橡胶支座在桥梁工程中有广泛的应用。

以下是几个常见的应用案例：1.高速公路桥梁：高速公路桥梁的橡胶支座承受着大量的车辆荷载和振动荷载，能够有效减少桥梁的震动幅度，提高行车的安全性和舒适性。

2.铁路桥梁：铁路桥梁的橡胶支座能够承受列车的冲击和震动荷载，减轻桥梁的应力，保护桥梁的结构安全。

3.步行桥：步行桥的橡胶支座可以减少人行过程中的震动和振动，提供更加安全和舒适的通行条件。

养护与维修桥梁用橡胶支座的养护与维修对于保持其正常使用和延长其使用寿命至关重要。

以下是一些建议：1.定期检查橡胶垫的损伤和老化情况，及时更换需要维修或更换的橡胶垫。
