ZTQZ系列球面转动支座(最初版本命名为QGQZ（A）球型支座)1.概述球形支座传力可靠，转动灵活，它不但具备盆式橡胶支座承载能力大的特点，而且转动阻力小，能更好地适应桥梁大转角的需要，因而在我国桥梁工程中得到广泛应用。
该产品适用于高速公路桥梁、城市轻轨桥梁等领域。
现有国内的典型球型固定支座传递桥梁上部结构水平力的路线是：梁→上支座板→下摆→桥墩，上支座板与下摆之间通过直接接触传递水平力。
然而，为了适应桥梁上部结构的转动变形，上支座板与下摆之间必须有一定的间隙，水平力发生时，固定支座将发生小量水平位移，使得固定支座出现短暂不固定的情况；如果上支座板与下摆已经接触，则会影响上部结构的转动变形。
因此，现有国内的典型球型固定支座传递桥梁上部结构水平力和适应桥梁上部结构的转动变形方面是不太完善的。
ZTQZ系列球面转动支座是我公司以美国SCEF标准为基础，结合国内桥梁结构实际情况，在美国工程院院士陈惠发教授和国内交通部桥梁橡胶支座专家邢月英高级工程师的直接指导下精心设计而成。
它与国内欧洲技术背景的球形支座结构正好相反：凸球面在下，凹球面在上（见图1.1）。
ZTQZ系列球面转动支座结构的优点：一是能满足梁体轴向缩短的要求；二是保证了支座转动方向与梁体转动方向一致；三是固定支座不需要在上支座板与平面四氟板之间设置第二滑动面。
该型球型支座性能优异，重量更轻、建筑高度更低、加工制造更方便、造价更低，技术和经济优势明显。
ZTQZ系列球面转动支座最初版本命名为QGQZ（A）球型支座。
2.参考标准及资料ZTQZ系列球面转动支座主要参照标准如下：(1)支座主体结构和设计依据是根据美国结构制造委员STRUCTURALCOMMITT EEFOR ECONOMICAL FABRICATION制定的大转角支座标准《SCEF Standard 106: High Load multi-RotationalBearings》设计完成的。

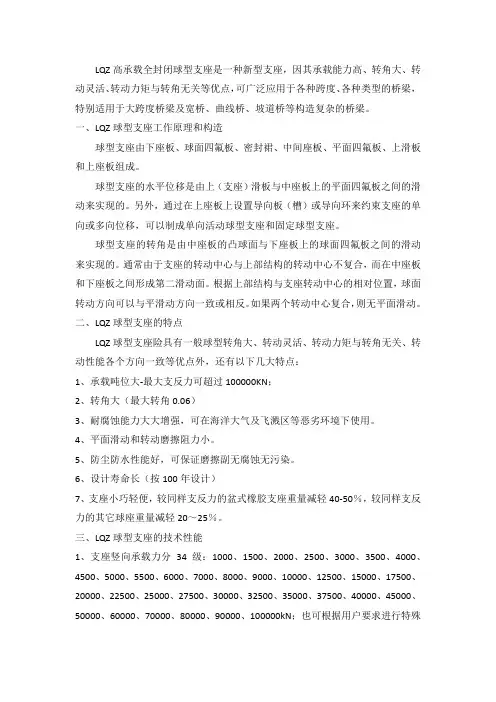

LQZ高承载全封闭球型支座是一种新型支座，因其承载能力高、转角大、转动灵活、转动力矩与转角无关等优点，可广泛应用于各种跨度、各种类型的桥梁，特别适用于大跨度桥梁及宽桥、曲线桥、坡道桥等构造复杂的桥梁。
LQZ球型支座工作原理和构造球型支座由下座板、球面四氟板、密封裙、中间座板、平面四氟板、上滑板和上座板组成。
球型支座的水平位移是由上（支座）滑板与中座板上的平面四氟板之间的滑动来实现的。
另外，通过在上座板上设置导向板（槽）或导向环来约束支座的单向或多向位移，可以制成单向活动球型支座和固定球型支座。
球型支座的转角是由中座板的凸球面与下座板上的球面四氟板之间的滑动来实现的。
通常由于支座的转动中心与上部结构的转动中心不复合，而在中座板和下座板之间形成第二滑动面。
根据上部结构与支座转动中心的相对位置，球面转动方向可以与平滑动方向一致或相反。
如果两个转动中心复合，则无平面滑动。
LQZ球型支座的特点LQZ球型支座险具有一般球型转角大、转动灵活、转动力矩与转角无关、转动性能各个方向一致等优点外，还有以下几大特点：1、承载吨位大-最大支反力可超过100000KN；2、转角大（最大转角0.06）3、耐腐蚀能力大大增强，可在海洋大气及飞溅区等恶劣环境下使用。
4、平面滑动和转动磨擦阻力小。
5、防尘防水性能好，可保证磨擦副无腐蚀无污染。
6、设计寿命长（按100年设计）7、支座小巧轻便，较同样支反力的盆式橡胶支座重量减轻40-50％，较同样支反力的其它球座重量减轻20～25％。
LQZ球型支座的技术性能1、支座竖向承载力分34 级：1000、1500、2000、2500、3000、3500、4000、4500、5000、5500、6000、 7000、8000、9000、10000、12500、15000、17500、20000、22500、25000、27500、30000、 32500、35000、37500、40000、45000、50000、60000、70000、80000、90000、100000kN；也可根据用户要求进行特殊规格的设计、制造。
KLQZ系列抗拉球型钢支座KLQZ系列抗拉球型钢支座产品介绍：KLQZ系列抗拉球型钢支座专门用于有抗拉力要求的桥梁或建筑工程中，此系列支座严格执行中华人民共和国国家标准GB/T17955—2009《桥梁球型支座》，是一种新型支座。
KLQZ系列抗拉球型钢支座基本结构与特点：KLQZ系列抗拉球型钢支座是对传统普通钢支座的一种结构改良与性能优化。
KLQZ系列抗拉球型钢支座不仅具有普通球型钢支座承载力大、传力可靠、转动灵活、转角大等特点，而且能够减轻因地震力、梁端配重和抵抗因离心力、横向摇摆力、横向风力以及海水波浪力等产生的竖向拉力和横向剪切力等作用，还能够可靠地解决落梁等问题，使梁体的受力和变位更趋向稳定，从而延长桥梁的使用寿命。
KLQZ系列抗拉球型钢支座的基本构造：KLQZ系列抗拉球型钢支座的基本构造主要是由上支座板（附不锈钢板），平面四氟板，拉力板，凹球面中板，拉力环，曲面四氟板，球面衬板，下支座板（附不锈钢板），上、下锚固螺栓等几部分组成。
KLQZ系列抗拉球型钢支座的工作原理：KLQZ系列抗拉球型钢支座的工作原理如下：通过下支座板焊接的不锈钢板和镶嵌在球面中座板上平面四氟板之间形成的低磨耗、低摩擦系数的滑动来实现支座的水平位移；通过下支座板和球面中座板两边的导向块来实现支座的纵向导向和抗横向剪切力；通过上、下支座板、拉力板、拉力环与球面中座板上、下导向块形成的“L”结构，来实现支座的抗竖向拉力，拉力环与球面中座板之间的抗拉接触曲面和球面衬板为同一转动中心，可使支座在抗拉时也能实现转动功能，使抗拉力的两个接触面为面接触，避免了应力的集中，提高了支座的抗拉等级；通过球面衬板与球面中座板粘接的球面四氟板之间的转动来满足支座转角的要求。
KLQZ系列抗拉球型钢支座的传力路线KLQZ系列抗拉球型钢支座的竖向承载力：上部结构恒载及活载（压力）→上支座板→球面衬板→球面四氟板→球面中座板→平面氟板→下支座板→支撑垫石KLQZ系列抗拉球型钢支座的水平承载力：上部结构的水平荷载→上支座板→球面中座板→下支座板→支撑垫石。
板式橡胶支座一、公路桥梁板式橡胶支座规格系列1、范围本标准规定了板式橡胶支座的要求、规格系列及选用。
本标准适用于承载力小于5000kN 的公路桥梁用矩形、圆形平板式橡胶支座。
2、规范性引用文件下列文中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本标准。
JT/T4 一2004 公路桥梁板式橡胶支座JTG D60 一2004 公路桥涵设计通用规范JTG D62 一2004 公路钢筋混凝土及预应力混凝土桥涵设计规范3、支座要求3 . 1支座产品分类、代号、结构、技术要求、试验方法、检验规则及标志、包装、贮存、运输、安装和养护均应满足JT/T4 一2004的要求.3． 2 支座使用阶段平均压应力бC＝10M Pa ( S ＜7时бC＝8M Pa)；橡胶硬度60 ( IRHD ）时，其常温下剪变模量G = 1.OMpa 。
剪变模量随温度下降而递增，当累年最冷月平均温度的平均值O ~-10℃时为寒冷地区，G = 1 . 2MPa ；当低于-10 ℃时为严寒地区，G = 1.5MPa ；当低于-25 ℃时，G = 2 . 0 MPa 。
全国气温分区图见JTG D60 一2004附录B。
3.3支座橡胶弹性体体积模量Eb= 2000 MPa。
支座与混凝土接触时，摩擦系数μ= 0 . 3 ，与钢板接触时，摩擦系数μ＝0 .2 。
聚四氟乙烯板与不锈钢板接触（加硅脂）时，μf＝0 . 06 ，当温度低于-25 ℃时，μf值增大30 % ，当不加硅脂时，μf应加倍。
若有实测资料时，也可按实测资料采用。
3.4 橡胶支座剪切角α 正切值，当不计制动力时，tan α不大于0 .5 ，当计入制动力时，tan α不大于0 .7.3.5 橡胶支座的计算和验算均应满足JTG D62 一2004的要求。
抗震球型支座减震球形支座2.抗震球型支座KZQZ滑动抗震型球型支座特点1、KZQZ滑动抗震型球型支座可万向转动，万向承载，能很好地满足上部结构各种荷载（如恒载、活载、风、地震力等）所产生的反力的传迅、转动、移动要求，保证反力合力集中、明确、可靠。
2、KZQZ滑动抗震型球型支座可承受拉、压、剪（横向）力，在巨大的随机地震力作用下，只要上、下结构本身不破坏，由于此种支座存在就不会发生落梁，落架等灾难性后果（一般来说，支座是个薄弱环节，在强大的地震力作用下，极易发生落梁或落架，而此种支座的强度和延性均高于结构本身），故特别适用于高烈度地震区的设防，具备能抗地震烈度9度的能力。
3、KZQZ滑动抗震型球型支座与其他支座相比（如板式橡胶支座、盆式橡胶支座等），静刚度大，在列车及大型汽车巨大自重及惯性力作用下，支座仅产生极小变形，能可靠地保证汽车、列车、特别是高速车运行的平顺性。
4、KZQZ滑动抗震型球型支座通过球面传力，受力面积大，并采用机种材料的优化组合，故与其他铰结构支座相比（如摇摆支座、辊轴支座等），其体积和高度均大大减少，重量轻，便于安装，并与同样承载力的钢支座相比造价较低。
5、KZQZ滑动抗震型球型支座适用温度范围大（-40℃～+70℃），耐久性好；不采用橡胶承压，不存在橡胶老化对支座转动性能的影响。
6、KZQZ滑动抗震型球型支座特别适用于宽桥、曲线桥、斜拉桥、坡道桥、大跨空间结构等工程，尤其在地震高烈度区更为适用。
7、KZQZ滑动抗震型球型支座具有抗拉结构，可减少桥端压重块。
8、KQGZ抗震球钢支座已开发出参数化、系列化产品，可满足不同用户的各种技术要求，并可根据用户要求设计出图 KQGZ抗震型球形钢支座主要技术性能摩擦系数以上是KZQZ滑动抗震型球型支座、万向转动球形支座，球型支座，抗震球铰支座的详细信息，如果您对抗震球型支座，球型支座，橡胶支座KZQZ滑动抗震型球型支座、万向转动球形支座，球型支座，抗震球铰支座的价格、厂家、型号、图片有什么疑问，请联系我们获取KZQZ滑动抗震型球型支座、万向转动球形支座，球型支座，抗震球铰支座的最新信息。

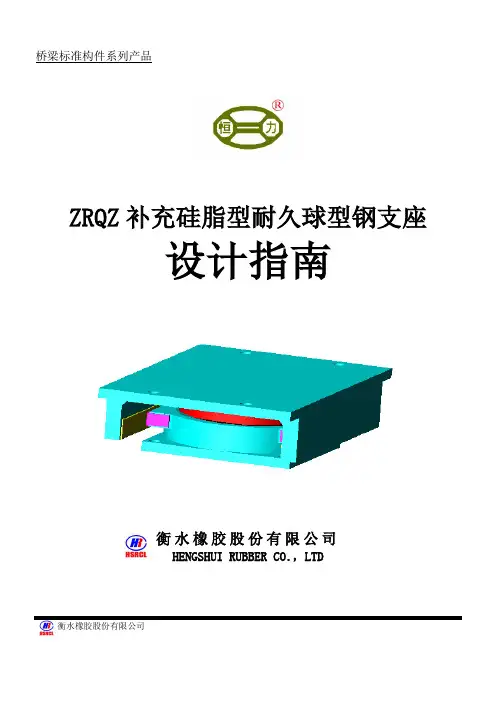

桥梁标准构件系列产品ZRQZ补充硅脂型耐久球型钢支座设计指南衡水橡胶股份有限公司HENGSHUI RUBBER CO．，LTD目录1概述 (3)2设计依据 (3)3产品结构 (4)4支座代号 (4)5产品特点 (4)6技术性能 (5)7支座布置原则 (6)8安装工艺细则 (7)9支座更换工艺细则 (11)10支座的养护及维修 (12)11硅脂填充操作工艺细则 (12)12支座的安装尺寸 (14)12.1 ZRQZ-Ⅰ型支座安装图及尺寸.................................... ... .. (14)12.2 ZRQZ-Ⅱ型支座安装图及尺寸.......... .......... .......... . ............ . (18)ZRQZ补充硅脂型耐久球型钢支座1概述ZRQZ补充硅脂型耐久球型钢支座是我公司新开发的一种桥梁支座。
目前，国内外桥梁建筑工程上所用的盆式和球型支座滑板的储脂坑中，只能一次预存定量的硅脂，不能后期补充硅脂，造成支座在长期应用中硅油含量降低，硅脂逐渐浓缩，润滑效果下降，滑板磨耗量增大。
早在20世纪70年代，桥梁专业研究院就针对支座滑板进行了系统的试验研究，试验表明，支座滑板在无硅脂润滑状态下滑板摩擦系数是在硅脂润滑状态下摩擦系数的4倍，加硅脂润滑可以明显改善支座滑板的摩擦和磨耗性能，可以提高滑板的使用应力。
滑板在硅脂欠缺的情况下，易造成支座摩擦系数增大、滑板磨耗量增加的现象，进而影响整体支座的活动灵活性及使用寿命。
经过大量的桥梁支座病害原因分析得出，约3.5%的支座病害是由于支座内硅脂失效或缺失造成的，一般表现为支座转动不灵活，支座位移或转动功能失效等，对桥梁工程的正常运营造成严重影响。
因此，公司确定研制一种不仅具有常规球型支座承载力大、传力可靠、转动灵活、转角大等性能特点，而且还能在不影响桥梁正常营运情况下可实现后期高压注入硅脂功能的新型球型支座，作为目前普通球型支座的代替品。
LQZ系列球型桥梁支座LQZ系列高承载全封闭球型支座是一种新型支座，因其承载能力高、转角大、转动灵活、转动力矩与转角无关等优点，可广泛用于各种跨度、各种类型的桥梁，特别适用于大跨度桥梁及宽桥、曲线桥、坡道桥等构造复杂的桥梁。
一、球型支座的工作原理和构造球型支座的结构如图1所示，它主要由下座板、球面四氟板、密封裙、中座板、平面四氟板、上滑板和上座板组成.球型支座的水平位移是由上（支座）滑板与中座板上的平面四氟板之间的滑动来实现的。
另外，通过在上座板上设置导向板(槽）或导向环来约束支座的单向或多向位移，可以制成单向活动球型支座和固定球型支座。
球型支座的转角是由中座板的凸球面与下座板上的球面四氟板之间的滑动来实现的。
通常由于支座的转动中心与上部结构的转动中心不重合,而在中座板和下座板之间形成第二滑动面。
根据上部结构与支座转动中心的相对位置，球面转动方向可以与平滑动方向一致或相反。
如果两个转动中心重合,则无平面滑动。
二、LQZ球型支座的特点LQZ系列球型桥梁支座除具有一般球型支座转角大、转动灵活、转动力矩与转角无关、转动性能各个方向一致等优点外，还具有以下几大特点;(1)承载吨位大—最大支反力可超过100000KN;(2）转角大（最大转角0.06弧度）；(3）耐腐蚀能力大大增强，可在海洋大气及飞溅区等恶劣环境下使用（4)平面滑动和转动摩擦阻力小；(5）防尘防水性能好，可保证摩擦副无腐蚀、无污染；(6)设计寿命长（按100年设计)；(7)支座小巧轻便，较同样支反力的盆式橡胶支座重量减轻40—50％，较同样支反力的其它系列球型支座重量减轻20—25％.三、LQZ系列球型支座的设计参数1、支座反力a、支座垂直支反力从1500-100000KN，分30级.也可根据用户要求进行特殊规格的设计、制造。
b、支座可承受的水平力：固定支座和纵向活动支座在非滑移方向的水平支反力不小于垂直支反力的10％o2、支座设计转角分0。

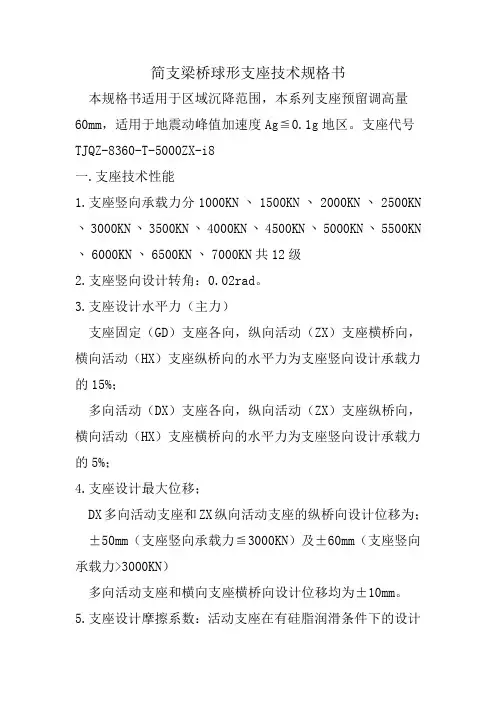

简支梁桥球形支座技术规格书本规格书适用于区域沉降范围，本系列支座预留调高量60mm，适用于地震动峰值加速度Ag≦0.1g地区。
支座代号TJQZ-8360-T-5000ZX-i8一.支座技术性能1.支座竖向承载力分1000KN丶1500KN丶2000KN丶2500KN 丶3000KN丶3500KN丶4000KN丶4500KN丶5000KN丶5500KN 丶6000KN丶6500KN丶7000KN共12级2.支座竖向设计转角：0.02rad。
3.支座设计水平力（主力）支座固定（GD）支座各向，纵向活动（ZX）支座横桥向，横向活动（HX）支座纵桥向的水平力为支座竖向设计承载力的15%；多向活动（DX）支座各向，纵向活动（ZX）支座纵桥向，横向活动（HX）支座横桥向的水平力为支座竖向设计承载力的5%；4.支座设计最大位移；DX多向活动支座和ZX纵向活动支座的纵桥向设计位移为；±50mm（支座竖向承载力≦3000KN）及±60mm（支座竖向承载力>3000KN）多向活动支座和横向支座横桥向设计位移均为±10mm。
5.支座设计摩擦系数：活动支座在有硅脂润滑条件下的设计摩擦系数取值为：常温（-25℃~60℃）µ≦0.03。
6.温度适用范围-25℃~+60℃。
7.垫板调高量：0~60mm。
8.支座的选材，表面涂装需满足桥梁所处地区的大气环境要求。
9.支座坡度适用范围0~20‰。
预制架设简支梁桥采用改变上支座板顶面坡度的方式以适应梁体的坡度要求。
顶面坡度按线路坡度的不同分为三级：①0≦i≦4‰：上支座板顶面不设坡度，代号为i0；②4‰≦i≦12‰：上支座板顶面预设8‰坡度，代号为i8；③12‰≦i≦20‰：上支座板顶面预设16‰坡度，代号为i16；当i>20时，支座上顶面不设坡度，采用梁底楔块调整。
现浇简支梁支座上座板顶面不设坡度，线路坡度采用梁底楔块调整。
10.支座组装：支座组装时各部件应位置准确，并顶压50KN荷载，然后用连接装置将支座连接成整体。
公路桥梁球型支座系列产品 选用指南中国船舶重工集团公司第七二五研究所 洛阳双瑞特种装备有限公司二Ｏ一Ｏ年前 言第七二五研究所隶属于中国船舶重工集团公司，于1961年6月组建，是我国国防工业系统唯一从事舰船材料研制及应用工艺研究的军工科研事业单位，第七二五研究所下设8个研究室，拥有1个国家级腐蚀与防护国防科技重点实验室，1个国防科技工业大型构件焊接技术中心，4个国家级海水环境试验站，13个科技产业公司。
第七二五研究所现有事业编制职工1200余人，其中研究员40余人，高级工程师200多人，工程师近400人。
第七二五研究所具有材料学及材料加工学博士、硕士学位授予权，并设立博士后流动站。
第七二五研究所是海军的“海军装备舰船材料检测中心”；是中国实验室国家认可委员会认可和国家认证认可监督管理委员会计量认证的“中国船舶工业船舶材料技术检测中心”；是中国船级社授权的“船舶材料验证试验中心”；是全国船舶材料标准化的归口单位；具有国防三级计量单位资格。
建所四十多年来，第七二五研究所共获得各种科研成果700多项，其中国家级成果奖63项，省部级成果奖368项，有260多项成果达到国际先进水平或填补国内空白，一半以上的成果已转化应用于国防及国民经济建设的各个领域。
军工科研成果不仅为我国海军装备的科技进步做出了重大贡献，也为第七二五研究所军转民产品奠定了技术基础。
目前，第七二五研究所已拥有桥梁支座、管道支座、腐蚀防护技术及产品、非金属材料制品、特种金属材料铸锻件、特种焊接材料等多种科技产业，形成以军为本、军民结合的高科技产业结构，年销售收入超过30亿元。
第七二五研究所运用多年来取得的军工科研成果自主开发了高承载全封闭球型桥梁支座产品系列，并在此基础上相继研制出了双曲面球型减隔震支座、沿海耐蚀球型支座、高速铁路及客运专线球型支座、抗震球型支座及铰轴滑板支座等产品。
这些产品目前已广泛应用于上海东海大桥、杭州湾跨海大桥、青岛海湾大桥、舟山连岛工程金塘大桥以及京沪高速铁路、哈大客运专线、武广客运专线、石武客运专线等国内重大公路和铁路桥梁工程中。
洛阳双瑞特种装备有限公司是第七二五研究所原第十二研究室（桥梁与管道支座研制中心）、原第八研究室（特种钢铸造部分）、原第十研究室（膨胀节和压力容器研制中心）合并而成立的一家高科技公司，完全继承了第七二五研究所原三个研究室的业务，主要从事桥梁支座、管道支座、金属波纹管膨胀节、特种材料压力容器、特种钢铸锻件的研究和制造。
公司以“科技为本、创新跨越、寓军于民、做强产业”为指导方针，经过多年的发展，现已形成具有完善配套的特种装备研制、生产、试验测试体系的高新技术产品产业基地，年销售额超过10亿元。
公路桥梁球型支座系列产品第七二五研究所（洛阳双瑞特种装备有限公司）凭借自身从事材料研究的优势，在桥梁支座研制方面取得了明显成绩，特别是在球型支座研究方面走在行业的前列。
目前，桥梁支座产品已获得十余项国家专利和多项省部级科技进步奖，高承载全封闭球型支座产品被原国家计委列为高技术产业化示范工程项目（计高技［1999］1906号）。
第七二五研究所（洛阳双瑞特种装备有限公司）的桥梁支座产品获得了国家质量监督检验检疫总局颁发的生产许可证（生产许可证编号XK18-004-00046），并于2008年获得“河南省优质产品”称号，球型支座于2009年获得“交通企业名牌产品”称号。
我们不仅对产品质量负责，还对产品的相关设计、工程安装等提供全面的产品售前、售后服务。
我们的质量方针是：高级人才、高新技术、高效管理、高质产品、顾客满意、持续改进。
我们的目的是在不断地满足用户需求中为实施科技报国尽绵薄之力，我们竭诚与各界朋友合作，热诚欢迎广大用户与我们携手促进行业发展。
公路桥梁球型支座系列产品目 录一、总则 (1)二、LQZ系列球型支座特点 (1)三、LQZ系列球型支座分类 (2)四、LQZ系列球型支座代号 (2)五、LQZ系列球型支座的技术性能 (2)六、LQZ系列球型支座结构型式及规格系列 (4)七、LQZ系列球型支座安装工艺细则 (10)八、LQZ系列球型支座的养护维修 (11)公路桥梁球型支座系列产品公路桥梁球型支座系列产品一、总则LQZ系列球型支座是洛阳双瑞特种装备有限公司根据公路桥梁的使用要求设计的球型桥梁支座系列产品，适用于公路、高速公路、城市立交以及跨江河湖海等大型桥梁。
二、LQZ系列球型支座特点LQZ系列球型支座除具有一般球型支座传力均匀、转角大、转动灵活、转动力矩与转角无关等优点外，还具有如下特点：（1）高承载：采用改性的填充聚四氟乙烯复合夹层滑板及分片镶嵌技术，极大地提高了材料的承载能力（填充聚四氟乙烯复合夹层滑板许用压应力60MPa，纯聚四氟乙烯滑板许用压应力30MPa），实现了支座的高承载能力。
（2）长寿命：通过匹配性选择，确定了摩擦副的偶对材料，又在模拟工况下对摩擦副材料进行了全面试验，最终确定摩擦副的设计参数，从而保证了长寿命。
球面摩擦副采用洛阳双瑞特种装备有限公司的专利技术——包覆球面不锈钢滑板，使之与平面摩擦副采用相同偶对材料，保证了两者的等性能、等寿命。
另外，在海洋大气腐蚀环境中，通过采用耐蚀主体材料和表面长效防腐体系，保证了支座整体的长寿命。
（3）全密封：摩擦副采用分部全密封设计，防尘防水性好，密封裙材料不老化，充分保证摩擦副无腐蚀、无污染使用。
平面摩擦副用聚四氟乙烯环密封，球面摩擦副用不燃烧、不老化的聚四氟乙烯浸渍玻璃布密封，使摩擦副始终在无腐蚀、无污染的环境下工作，充分保证了滑移性能的稳定和长久的使用寿命。
（4）有效防护：利用船用涂料的研究成果，合理选用重防腐表面涂料体系，使支座抗腐蚀问题得以更加有效地解决，满足了各种环境下的桥梁建设需求。
1公路桥梁球型支座系列产品三、LQZ系列球型支座分类LQZ系列球型支座具有承受额定竖向荷载并能各向转动的功能，按其水平位移特性分为双向活动支座、单向活动支座及固定支座三种基本型式。
双向活动球型支座，在顺桥向和横桥向两个方向，均允许有水平位移，不承担水平荷载；单向活动球型支座仅在单个方向允许有水平位移，承受单向水平荷载；固定支座各向无水平位移，承受各向水平荷载。
上述三种型式的球型支座，均允许在各个竖直面内发生转动。
四、LQZ系列球型支座代号LQZ - ×× - × - ×支座顺桥向位移（mm）支座结构型式：SX双向活动支座 DX单向活动支座 GD固定支座 支座设计竖向承载力（kN）LQZ公路桥梁球型支座例：支座型号LQZ-5000DX-100本例表示设计竖向承载力为5000kN，水平力为竖向承载力的10%，顺桥向设计位移为±100mm的纵向活动球型支座。
五、LQZ系列球型支座的技术性能1、支座竖向承载力分34级：1000、1500、2000、2500、3000、3500、4000、4500、5000、5500、6000、7000、8000、9000、10000、12500、15000、17500、20000、22500、25000、27500、30000、32500、35000、37500、40000、45000、50000、60000、70000、80000、90000、100000kN；也可根据用户要求进行特殊规格的设计、制造。
2、设计转角：0.02rad。
3、支座可承受的水平力：GD固定支座各向、DX单向活动支座的限位方向向，为支座设计竖向承载力的10%。
多向活动(DX)支座各向、DX单向活动支座活动方向的设计水平力为支座竖向设计承载力的5%。
2公路桥梁球型支座系列产品 4、支座设计位移：SX双向活动支座和DX单向活动支座的顺结构方向的主位移量设计位移为±100mm和±150mm，SX双向活动支座的横向位移量为±40mm，DX单向活动支座横向位移限值为±3mm。
当所需位移量不同时，可进行特殊设计；5、活动支座设计摩擦系数：常温（-25℃～60℃） μ≤0.03低温（-40℃～-25℃） μ≤0.056、温度适用范围：-40℃～+60℃7、支座使用环境：支座根据使用环境可分为普通型（适用于一般大气环境）和耐蚀型（适用于海洋大气环境及重度污染大气环境），耐蚀型支座需在型号LQZ后加注（NS）以做标识。
8、对于有坡度要求的梁体，预制梁桥采用在支座上座板顶面设置楔形板的方式以适应梁体的坡度要求；现浇梁桥的坡度由梁底混凝土调整，支座本体不设坡度。
3六、LQZ 系列球型支座结构型式及规格系列（1） LQZ型双向活动球型支座外形尺寸（mm） 锚栓及其定位尺寸（mm）支座型号 竖向承载 （kN） 转角 （rad）纵向位移 （mm） 横向位移（mm） A B C D H A1 B1 C1 D1 Φ×LLQZ1000SX 1000 0.02 ±100±150±40 520620400 300 3007547057035025025030×200 LQZ1500SX 1500 0.02 ±100±150±40 560660440 340 3408051061039029029030×200 LQZ2000SX 2000 0.02 ±100±150±40 600700480 380 3808555065043033033030×200 LQZ2500SX 2500 0.02 ±100±150±40 640740520 420 4209558068046036036035×200 LQZ3000SX 3000 0.02 ±100±150±40 680780560 450 45010062072050039039035×200 LQZ3500SX 3500 0.02 ±100±150±40 710810590 480 48010564074052041041040×200 LQZ4000SX 4000 0.02 ±100±150±40 730830610 500 50011066076054043043040×250 LQZ4500SX 4500 0.02 ±100±150±40 760860640 540 54011568078056046046045×250 LQZ5000SX 5000 0.02 ±100±150±40 780880660 560 56012070080058048048045×250 LQZ5500SX 5500 0.02 ±100±150±40 810910690 590 59012573083061051051045×250 LQZ6000SX 6000 0.02 ±100±150±40 830930710 610 61013074084062052052055×300外形尺寸（mm） 锚栓及其定位尺寸（mm）支座型号 竖向承载 （kN） 转角 （rad）纵向位移 （mm） 横向位移（mm） A B C D H A1 B1 C1 D1 Φ×LLQZ7000SX 7000 0.02 ±100±150±40 890990770 670 67014080090068058058055×300 LQZ8000SX 8000 0.02 ±100±150±40 9301030810 710 71015083093071061061060×300 LQZ9000SX 9000 0.02 ±100±150±40 9701070850 750 75016086096074064064065×300 LQZ10000SX 10000 0.02 ±100±150±40 10101110890 790 79017089099077067067070×350 LQZ12500SX 12500 0.02 ±100±150±40 11101210990 890 890185980108086076076075×350 LQZ15000SX 15000 0.02 ±100±150±40 119012901070 970 9702001050115093083083080×350 LQZ17500SX 17500 0.02 ±100±150±40 125013501130 103010302201110121099089089085×400 LQZ20000SX 20000 0.02 ±100±150±40 133014301210 1110111023511701270105095095090×400 LQZ22500SX 22500 0.02 ±100±150±40 139014901270 1170117024512201320110010001000100×400 LQZ25000SX 25000 0.02 ±100±150±40 146015601340 1240124026512801380116010601060105×400 LQZ27500SX 27500 0.02 ±100±150±40 152016201400 1300130027013401440122011201120105×400 LQZ30000SX 30000 0.02 ±100±150±40 160016801460 1360136028014101490127011701170110×400 LQZ32500SX 32500 0.02 ±100±150±40 165017201500 1400140030014501520130012001200115×450 LQZ35000SX 35000 0.02 ±100±150±40 171017801560 1460146030515101580136012601260115×450 LQZ37500SX 37500 0.02 ±100±150±40 178018401620 1520152031515601620140013001300120×450 LQZ40000SX 40000 0.02 ±100±150±40 182018801660 1560156032516001660144013401340120×450 LQZ45000SX 45000 0.02 ±100±150±40 195019901770 1670167034017201760154014401440125×450 LQZ50000SX 50000 0.02 ±100±150±40 204020701850 1750175036018001830161015101510135×450 LQZ60000SX 60000 0.02 ±100±150±40 225022502020 1920192039519801980175016501650150×500 LQZ70000SX 70000 0.02 ±100±150±40 239023902140 2040204042021002100185017501750155×500 LQZ80000SX 80000 0.02 ±100±150±40 256025602280 2180218045022402240196018601860175×550 LQZ90000SX 90000 0.02 ±100±150±40 271027102410 2310231047023802380208019801980180×600 LQZ100000SX 100000 0.02 ±100±150±40 288028802560 2460246050025302530221021102110190×600（2）LQZ型单向活动球型支座外形尺寸（mm） 锚栓及其定位尺寸（mm）支座型号 竖向承载 （kN） 转角 （rad）纵向位移 （mm） A B C D H A1 B1 C1 D1 Φ×LLQZ1000DX 1000 0.02 ±100±150520620350300 3007547057025025025030×200 LQZ1500DX 1500 0.02 ±100±150560660400340 3408051061029029029030×200 LQZ2000DX 2000 0.02 ±100±150600700450380 3808555065033033033030×200 LQZ2500DX 2500 0.02 ±100±150640740490420 4209558068036036036035×200 LQZ3000DX 3000 0.02 ±100±150680********* 45010062072039039039035×200 LQZ3500DX 3500 0.02 ±100±150710810560480 48010564074041041041040×200 LQZ4000DX 4000 0.02 ±100±150730830590500 50011066076043043043040×250 LQZ4500DX 4500 0.02 ±100±150760********* 54011568078046046046045×250 LQZ5000DX 5000 0.02 ±100±150780880650560 56012070080048048048045×250 LQZ5500DX 5500 0.02 ±100±150810910690590 59012573083051051051045×250 LQZ6000DX 6000 0.02 ±100±150830********* 61013074084052052052055×300外形尺寸（mm） 锚栓及其定位尺寸（mm）支座型号 竖向承载 （kN） 转角 （rad）纵向位移 （mm） A B C D H A1 B1 C1 D1 Φ×LLQZ7000DX 7000 0.02 ±100±150890990780670 67014080090058058058055×300 LQZ8000DX 8000 0.02 ±100±1509301030820710 71015083093061061061060×300 LQZ9000DX 9000 0.02 ±100±1509701070870750 75016086096064064064065×300 LQZ10000DX 10000 0.02 ±100±15010101110910790 79017089099067067067070×350 LQZ12500DX 12500 0.02 ±100±150111012101020890 890185980108076076076075×350 LQZ15000DX 15000 0.02 ±100±150119012901110970 9702001050115083083083080×350 LQZ17500DX 17500 0.02 ±100±1501250135011901030 10302201110121089089089085×400 LQZ20000DX 20000 0.02 ±100±1501330143012701110 11102351170127095095095090×400 LQZ22500DX 22500 0.02 ±100±1501390149013401170 117024512201320100010001000100×400 LQZ25000DX 25000 0.02 ±100±1501460156014201240 124026512801380106010601060105×400 LQZ27500DX 27500 0.02 ±100±1501520162014901300 130027013401440112011201120105×400 LQZ30000DX 30000 0.02 ±100±1501600168015601360 136028014101490117011701170110×400 LQZ32500DX 32500 0.02 ±100±1501650172016001400 140030014501520120012001200115×450 LQZ35000DX 35000 0.02 ±100±1501710178016701460 146030515101580126012601260115×450 LQZ37500DX 37500 0.02 ±100±1501780184017401520 152031515601620130013001300120×450 LQZ40000DX 40000 0.02 ±100±1501820188017801560 156032516001660134013401340120×450 LQZ45000DX 45000 0.02 ±100±1501950199019001670 167034017201760144014401440125×450 LQZ50000DX 50000 0.02 ±100±1502040207020001750 175036018001830151015101510135×450 LQZ60000DX 60000 0.02 ±100±1502250225021901920 192039519801980165016501650150×500 LQZ70000DX 70000 0.02 ±100±1502390239023302040 204042021002100175017501750155×500 LQZ80000DX 80000 0.02 ±100±1502560256024902180 218045022402240186018601860175×550 LQZ90000DX 90000 0.02 ±100±1502710271026402310 231047023802380198019801980180×600 LQZ100000DX 100000 0.02 ±100±1502880288028002460 246050025302530211021102110190×600（3）LQZ 型固定球型支座外形尺寸（mm） 锚栓及其定位尺寸（mm）支座型号 竖向载荷 （kN） 转角 （rad） A B C D H A1 B1 C1 D1 Φ×LLQZ1000GD 1000 0.02 350 340 310 310 75 300 290 260 260 30×200 LQZ1500GD 1500 0.02 390 390 350 350 80 340 340 300 300 30×200 LQZ2000GD 2000 0.02 430 430 380 380 85 380 380 330 330 30×200 LQZ2500GD 2500 0.02 480 480 430 430 95 420 420 370 370 35×200 LQZ3000GD 3000 0.02 520 520 460 460 100 460 460 400 400 35×200 LQZ3500GD 3500 0.02 560 560 500 500 105 490 490 430 430 40×200 LQZ4000GD 4000 0.02 580 580 510 510 110 510 510 440 440 40×250 LQZ4500GD 4500 0.02 630 620 560 560 115 550 540 480 480 45×250 LQZ5000GD 5000 0.02 650 650 580 580 120 570 570 500 500 45×250 LQZ5500GD 5500 0.02 680 680 600 600 125 600 600 520 520 45×250 LQZ6000GD 6000 0.02 710 700 630 630 130 620 610 540 540 55×300外形尺寸（mm） 锚栓及其定位尺寸（mm）支座型号 竖向载荷 （kN） 转角 （rad） A B C D H A1 B1 C1 D1 Φ×LLQZ7000GD 7000 0.02 770 770 680 680 140 680 680 590 590 55×300 LQZ8000GD 8000 0.02 820 820 730 730 150 720 720 630 630 60×300 LQZ9000GD 9000 0.02 860 860 770 770 160 750 750 660 660 65×300 LQZ10000GD 10000 0.02 920 910 820 820 170 800 790 700 700 70×350 LQZ12500GD 12500 0.02 1010 1010 900 900 185 880 880 770 770 75×350 LQZ15000GD 15000 0.02 1110 1110 990 990 200 970 970 850 850 80×350 LQZ17500GD 17500 0.02 1180 1180 1040 1040 220 1040 1040 900 900 85×400 LQZ20000GD 20000 0.02 1260 1260 1120 1120 235 1100 1100 960 960 90×400 LQZ22500GD 22500 0.02 1340 1330 1190 1190 245 1170 1160 1020 1020 100×400 LQZ25000GD 25000 0.02 1420 1410 1260 1260 265 1240 1230 1080 1080 105×400 LQZ27500GD 27500 0.02 1470 1470 1300 1300 270 1290 1290 1120 1120 105×400 LQZ30000GD 30000 0.02 1540 1540 1370 1370 280 1350 1350 1180 1180 110×400 LQZ32500GD 32500 0.02 1600 1590 1420 1420 300 1400 1390 1220 1220 115×450 LQZ35000GD 35000 0.02 1650 1650 1460 1460 305 1450 1450 1260 1260 115×450 LQZ37500GD 37500 0.02 1720 1710 1530 1530 315 1500 1490 1310 1310 120×450 LQZ40000GD 40000 0.02 1760 1760 1570 1570 325 1540 1540 1350 1350 120×450 LQZ45000GD 45000 0.02 1880 1880 1670 1670 340 1650 1650 1440 1440 125×450 LQZ50000GD 50000 0.02 1970 1970 1750 1750 360 1730 1730 1510 1510 135×450 LQZ60000GD 60000 0.02 2170 2170 1930 1930 395 1900 1900 1660 1660 150×500 LQZ70000GD 70000 0.02 2310 2310 2060 2060 420 2020 2020 1770 1770 155×500 LQZ80000GD 80000 0.02 2490 2470 2220 2220 450 2170 2150 1900 1900 175×550 LQZ90000GD 90000 0.02 2630 2620 2340 2340 470 2300 2290 2010 2010 180×600 LQZ100000GD 100000 0.02 2780 2780 2480 2480 500 2430 2430 2130 2130 190×600公路桥梁球型支座系列产品10七、LQZ 系列球型支座安装工艺细则1、采用本系列支座时，支座垫石的混凝土强度等级不低于C50，垫石高度应考虑安装、养护和必要时更换支座的方便。
