桥梁支座

一、桥梁支座的作用和要求支座设置在桥梁的上部结构与墩台之间，它的作用是：（1）传递上部结构的支承反力，包括恒载和活载引起的竖向力和水平力；（2）保证结构在活载，温度变化，混凝土收缩和徐变等因素作用下能自由变形，以使上、下部结构的实际受力情况符合结构的静力图式。

二、桥梁支座的分类1．按其变位的可能性固定支座活动支座固定支座传递竖向力和水平力，允许上部结构在支座处能自由转动但不能水平移动；活动支座则只传递竖向力，允许上部结构在支座处既能自由转动又能水平移动。

活动支座又可分为多向活动支座（纵向，横向均可自由移动）和单向活动支座（仅一个方向可自由移动）。

、2．按材料分简易支座钢支座钢筋混凝土支座橡胶支座特种支座（如减震支座，拉力支座等）三、桥梁支座的布置原则（1）对于有坡桥跨结构，易将固定支座布置在标高低的墩台上（2）对于连续梁桥及桥面连续的简支梁桥，为使全粱的纵向变形分散在梁的两端，宜将固定支座设置在靠近桥跨中心；但若中间支点的桥墩较高或因地基受力等原因，对承受水平力十分不利时，可根据具体情况将固定支座布置在靠边的其它墩台上（3）对于特别宽的梁桥，尚应设置沿纵向和横向均能移动的活动支座。

对于弯桥则应考虑活动支座沿弧线方向移动的可能性。

对于处在地震地区的梁桥，其支座构造还应考虑桥梁防震的设施，通常应确保由多个桥墩分担水平力。

固定支座和活动支座的布置，应以有利于墩台传递纵向水平力为原则。

（1）对于桥跨结构，最好使梁的下缘在水平力的作用下受压，从而能抵消一部分竖向荷载在梁下缘产生的拉应力。

（2）对于桥墩，应尽可能使水平力的方向指向河岸，以使桥墩顶部在水平力作用下不是受拉。

（3）对于桥台，应尽可能使水平力的方向指向桥墩中心，以使桥台顶部受压，并能平衡一部分台后土压力。

四、桥梁支座布置注意事项桥梁支座的布置方式，主要根据桥梁的结构形式及桥梁的宽度确定．简支梁桥一端设固定支座，另一端设活动支座．铁路桥梁由于桥宽较小，支座横向变位很小，一般只需设置单向活动支座（纵向活动支座），公路T形梁桥由于桥面较宽，因而要考虑支座横桥向移动的可能性；即在固定墩上设置一个固定支座，相邻的支座设置为横向可动、纵向固定的单向活动支座，而在活动墩上设置一个纵向活动支座（与固定支座相对应），其余均设置多向活动支座。

桥梁支座的类型与应用范围分析桥梁支座是桥梁工程中的重要组成部分，其作用是承担桥梁荷载并传递至桥墩或桥台上。

支座的选用与设计对于确保桥梁的稳定性和安全性至关重要。

本文将对桥梁支座的类型与应用范围进行详细分析。

1. 固支式支座：固支式支座是最简单也是使用最广泛的一种类型。

它能够提供垂直和水平方向上的支撑刚度，确保桥梁的稳定性。

固支式支座适用于中小跨径的桥梁，如市政桥梁、步行桥等。

2. 弹簧支座：弹簧支座能够在桥梁荷载变化时提供弹性变形，以减小桥梁结构的变形和应力集中。

由于其良好的抗震性能和减震能力，弹簧支座广泛应用于地震频繁地区和大跨度的桥梁。

3. 液压支座：液压支座利用液体的可压缩性和流动性，能够通过调节液体的压力来实现支座的调整和控制。

液压支座适用于长跨桥梁和高速铁路桥梁，其能够提供较大的位移调整范围和稳定的支座刚度，满足复杂工况下的要求。

4. 弹性支座：弹性支座采用橡胶、聚胺酯等材料制成，具有良好的弹性和抗震性能。

弹性支座适用于有较大变形和较小刚度要求的桥梁，如斜拉桥、悬索桥等。

5. 滑动支座：滑动支座采用滑动材料，如聚四氟乙烯等，使桥梁能够在水平方向上自由伸缩。

滑动支座适用于需要考虑桥梁的伸缩变形和温度变化的情况下，如大跨径梁桥、连续梁桥等。

除了以上常见的桥梁支座类型，还有许多新型支座被研究和应用，如摩擦滑移支座、铰链支座等。

这些支座类型在一些特殊情况下，比如超越长跨桥梁、双塔斜拉桥等，能够提供更好的解决方案。

在实际工程中，选择桥梁支座类型需要考虑诸多因素，包括桥梁设计要求、荷载特点、地质条件、环境影响等。

合适的支座类型能够提供良好的桥梁承载性能和稳定性，同时减小结构的变形和应力集中，提高桥梁的使用寿命和安全性。

综上所述，桥梁支座的类型与应用范围是多样的，每种类型都有其适用的场合和优势。

在实际工程中，我们应根据桥梁的特点和要求，选择合适的支座类型，并进行合理的设计和施工，以确保桥梁的稳定性、安全性和经济性。

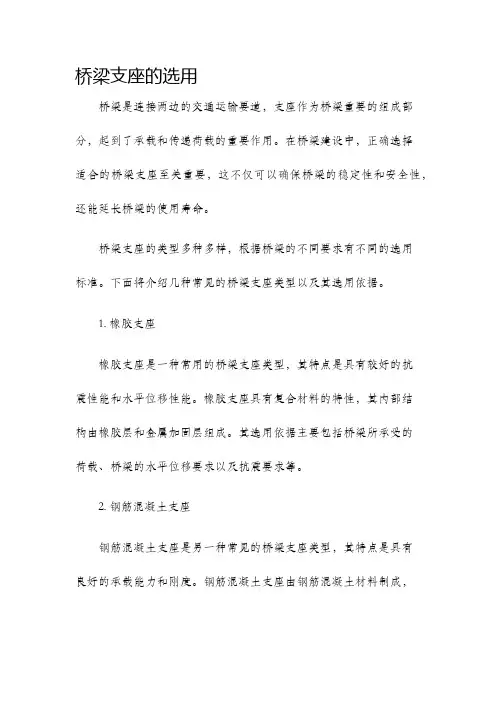

桥梁支座的选用桥梁是连接两边的交通运输要道，支座作为桥梁重要的组成部分，起到了承载和传递荷载的重要作用。

在桥梁建设中，正确选择适合的桥梁支座至关重要，这不仅可以确保桥梁的稳定性和安全性，还能延长桥梁的使用寿命。

桥梁支座的类型多种多样，根据桥梁的不同要求有不同的选用标准。

下面将介绍几种常见的桥梁支座类型以及其选用依据。

1. 橡胶支座橡胶支座是一种常用的桥梁支座类型，其特点是具有较好的抗震性能和水平位移性能。

橡胶支座具有复合材料的特性，其内部结构由橡胶层和金属加固层组成。

其选用依据主要包括桥梁所承受的荷载、桥梁的水平位移要求以及抗震要求等。

2. 钢筋混凝土支座钢筋混凝土支座是另一种常见的桥梁支座类型，其特点是具有良好的承载能力和刚度。

钢筋混凝土支座由钢筋混凝土材料制成，其选用依据主要包括桥梁的设计荷载、支座的刚度要求以及对水平位移和抗震性能的需求等。

3. 液压支座液压支座是一种特殊的桥梁支座类型，其特点是可以调节支座的高度和倾角。

液压支座由液压缸、油箱和管道等组成，通过控制液压缸中的油液流动来实现对支座高度和倾角的调节。

其选用依据主要包括桥梁的变形特性、施工性能要求以及对桥梁进行维护和修复的可行性等。

4. 碟形支座碟形支座是一种新型的桥梁支座类型，其特点是具有较好的垂直和水平位移性能。

碟形支座由多个碟形钢板组成，其选用依据主要包括桥梁的变形特性、荷载传递性能以及对支座的可控性要求等。

在选择桥梁支座时，还需要考虑桥梁的地理环境和气候条件。

例如，对于在高寒地区或海岸地区建设的桥梁，需要选择能够适应低温或抗腐蚀的支座材料。

此外，还需要考虑支座的维护和检修问题，选择能够方便维护和检修的支座类型。

总而言之，桥梁支座的选用应根据桥梁的要求和环境条件进行综合考虑，选择适合的支座类型，确保桥梁的安全可靠运行。

在实际应用中，还应注意与支座的制造商和设计单位进行充分的沟通和协商，以确保选用的支座满足设计要求和性能标准。

桥梁支座的类型一、支座的简介及作用桥梁支座是连接桥梁上部结构与下部结构的重要部件，位于桥梁与垫石之间，能将桥梁上部结构的反力和变形（位移和转角）可靠地传递给桥梁的下部结构，是桥梁的重要传力装置，见图3.1.1。

图3.1.1 桥梁支座位置图1. 桥梁支座功能要求首先，支座必须具有足够的承载能力，以保证安全可靠地传递支座反力（竖向力与水平力）；其次，支座对桥梁变形（位移和转角）的约束应尽可能地小，以适应梁体自由伸缩和转动的需要；最后，支座还应便于安装、养护和维修，并在必要时进行更换。

2. 支座的组成一般来说，支座大致可以笼统地看成由上中下三部分组成。

下面以盆式支座为例来说明桥梁支座具体的组成部件。

上部由预埋钢板（简支梁）、上支座板等组成；中间部位由中间钢板、聚四氟乙烯板（耐磨板）、密封圈和黄铜紧箍圈、承压橡胶板组成；下部由下支座板、套筒、锚栓以及锚固螺栓组成。

见图3.1.2。

图3.1.2 板式支座构造图二、支座的类型1. 按其变位的可能性分类支座按其变位的可能性分为固定支座、活动支座。

固定支座传递竖向力和水平力，允许上部结构在支座处能自由转动但不能水平移动；活动支座则只传递竖向力，允许上部结构在支座处既能自由转动又能水平移动。

活动支座又可分为多向活动支座（纵向、横向均可自由移动）和单向活动支座（仅一个方向可自由移动）。

2. 按材料分类支座按材料分有、钢支座、钢筋混凝土支座、聚四氟乙烯支座、橡胶支座、铅芯橡胶支座。

3. 按结构形式分类支座按结构形式分有弧形支座、摇轴支座、辊轴支座、橡胶支座、球形支座、拉压支座等。

桥梁支座类型很多，应根据桥梁结构的跨径、支点反力的大小、梁体的变形程度、对建筑高度的要求、适应单向和多向位移及其位移量的需要，以及防震、减震的需要等因素来选取支座类型。

城市桥梁中常用的支座主要为板式橡胶支座和盆式支座等。

中小跨度公路桥一般采用板式橡胶支座（图 3.1.3），大跨度连续梁桥一般采用盆式橡胶支座（图3.1.4）。

桥梁8—支座计算桥梁的支座是支撑桥体的重要结构，其设计和计算对于桥梁的安全和可靠性至关重要。

支座设计的目标是使支座能够承受桥体的重力和荷载，同时还要考虑到支座的稳定性、变形和位移的控制。

本文将介绍桥梁支座设计的基本原理和计算方法。

一、支座类型桥梁的支座可以分为以下几种类型：1.嵌固式支座：嵌入桥墩中，能够承受垂直和水平荷载，同时限制桥墩的旋转和位移。

2.弹性支座：通过弹性材料承受桥梁的重力和荷载，在垂直和水平方向上有一定的位移。

3.滑动支座：通过滑动面承受桥梁的重力和荷载，在水平方向上可以滑动，以减小支座的摩擦力。

4.偏心支座：支座的支点不在桥梁的重心处，使桥梁产生旋转力矩和弯曲力矩。

二、支座设计原则1.承载能力：支座需要能够承受桥体的重力和荷载，承载能力应满足设计要求。

2.稳定性：支座在承载荷载时应保持稳定，不产生破坏或倾覆的情况。

3.变形：支座在承载荷载时会产生一定的变形，变形应在设计范围内，并控制在合理的范围。

4.位移：支座在承载荷载时会产生一定的位移，位移应控制在允许的范围内，以保证桥梁的正常使用。

5.耐久性：支座应具有良好的耐久性，能够承受气候和环境的影响，具有较长的使用寿命。

三、支座计算方法1.承载能力计算：支座的承载能力计算需要考虑桥体的重力和荷载，根据荷载的类型和大小，采用不同的计算方法，如弯矩法、剪力法、接触面法等。

2.稳定性计算：支座的稳定性主要考虑支座的倾覆和滑移问题，需要根据支座的形状和材料力学性质来进行计算。

3.变形计算：支座的变形计算主要考虑支座在荷载作用下的竖向和水平方向的变形，需要根据荷载的类型和大小，选择合适的计算方法。

4.位移计算：支座的位移计算主要考虑支座在荷载作用下产生的水平和垂直位移，需要根据桥梁的结构形式和荷载情况，进行相应的计算。

5.耐久性计算：支座的耐久性计算主要考虑支座的材料和结构的耐久性能，需要进行相应的试验和计算，以确定支座的使用寿命。

在支座设计中，需要考虑不同类型的支座的特点和适用范围，根据设计要求和现场实际情况，选择合适的支座类型，并进行相关的计算和验证。

桥梁支座详解全攻略，图文+计算详解！桥梁支座设置于上部结构与墩台之间，主要作用就是将上部结构的各个荷载传递到墩台上，今天小编就和大家一起来学习学习桥梁支座都有什么类型，构造都是什么样子，在桥梁工程中又如何计算？第一节概述1. 支座的作用和要求位置：支座设置在桥梁的上部结构与墩台之间。

作用：把上部结构的各种荷载传递到墩台上，并能够适应活载、温度变化、混凝士收缩与徐变等因素所产生的变位（位移和转角），使上下部结构的实际受力情况符合设计的计算图式。

支座型式和规格的选用，要考虑的因素包括桥梁跨径、支点反力、对建筑高度的要求、适应单向和多向位移及其位移量的需要，以及防震、减震的需要。

2. 支座的布置桥梁支座的布置方式：主要根据桥梁的结构型式及桥梁的宽度确定。

简支梁桥一端设固定支座，另一端设活动支座。

铁路桥梁由于桥宽较小，支座横向变位很小，一般只需设置单向（纵向）活动支座。

公路梁桥由于桥面较宽，要考虑支座横桥向移动的可能性。

连续梁桥每联（由两伸缩缝之间的若干跨组成）只设一个固定支座。

为避免梁的活动端伸缩量过大，固定支座宜布置在每联长度的靠中间支点处。

但若该处墩身较高，则应考虑避开，或采取特殊措施，以避免该墩顶承受过大的水平力。

曲线连续梁桥的支座布置会直接影响到梁的内力分布，同时，支座的布置应使其能充分适应曲梁的纵、横向自由转动和移动的可能性。

曲线箱梁中间常设单支点支座，仅在一联范围内的梁的端部（或桥台上）设置双支座，以承受扭矩。

有意将曲梁支点向曲线外侧偏离，可调整曲梁的扭矩分布。

当桥梁位于坡道上时，固定支座应设在较低一端，以使梁体在竖向荷载沿坡道方向分力的作用下受压，以便能抵消一部分竖向荷载产生的梁下缘拉力；当桥梁位于平坡上时，固定支座宜设在主要行车方向的前端。

桥梁的使用效果，与支座能否准确地发挥其功能有着密切的关系，因此在安放支座时，应使成桥后的上部结构的支点位置与下部结构的支座中线对齐。

如果考虑到工后徐变，可能需要设置预偏量。

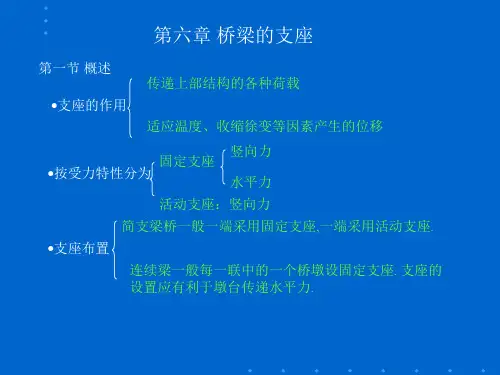

桥梁支座第一节概述桥梁支座是连接桥梁上部结构和下部结构的重要结构部件1．支座的作用传递上部结构的各种荷载适应温度、收缩徐变等因素产生的位移和转角①首先桥梁支座必须具有足够的承载能力，以保证安全可靠地传递支座反力；②其次支座对桥梁变形（位移和转角）的约束应尽可能地小，以适应梁体自由伸缩及转动的需要；③此外支座应便于安装、养护和维修，并在必要时进行更换。

2．支座的分类按受力特性分类固定支座单向活动支座双向活动支座（或者称多向活动支座）按支座用材料分类简易垫层支座钢支座（平板支座、弧形支座、摇轴支座，辊轴支座）橡胶支座（板式橡胶支座、盆式橡胶支座）混凝土铰支座按结构形式分：弧形支座摇轴支座辊轴支座板式橡胶支座盆式橡胶支座球型支座3.支座的布置原则①简支梁一般一端设固定支座，另一端设活动支座；②连续梁桥一般每一联中的一个桥墩设固定支座，且宜放在每联中间部位的桥墩上，使两侧的自由伸缩长度较均衡；③当桥梁位于坡道上时，固定支座一般应设在坡度较低的一端，当桥梁位于平坡上时，固定支座宜设在主要行车方向的前端。

④固定支座宜设在具有较大支座反力的地方，同一桥墩上的几个支座应具有相近的转动刚度；⑤曲线连续梁桥的支座布置会直接影响到梁的内力分布，同时支座的布置应使其能充分适应曲梁的纵、横向自由转动和移动的可能性，通常宜采用球型支座。

第二节支座的类型和构造一．简易垫层支座采用若干层有毛毡或石棉做成，压缩后的厚度不小于1cm，可用于跨径小于10m的板梁桥、4m以下的铁路桥，构造简单，变形能力差。

二．钢支座1.平板支座平板支座由上下两块平面钢板组成，固定支座的上下平板间用钢销固定，可用于8m的铁路桥、12~15m的公路桥，构造简单，加工方便，梁端不能完全自由转动，位移量很有限且伸缩时要克服较大的摩阻力。

2.弧形支座弧形支座由上下支座板和销钉组成，用于16m以下的铁路桥，转动不灵活，伸缩时仍要克服较大的摩阻力。

3.摇轴支座摇轴支座分固定支座和活动支座，固定支座由上下摆组成，活动支座由底板、摇轴和上摆组成，用于20~32m的铁路桥，摇轴的顶、底面曲面半径不一致，使得转动时的约束阻力较大。

桥梁支座基础知识桥梁支座1、桥梁支座的定义：桥梁支座是连接桥梁上部结构和下部结构的重要结构部件。

他能将桥梁上部结构的反力和变形（位移和转角）可靠的传递给桥梁下部结构，从而使结构的实际受力情况与计算的理论图式相符合。

2、桥梁支座的分类：分别按变形的可能性、所用材料、结构形式三种方法分类。

（1）按支座变形可能性分类1）固定支座；2）单项活动支座；3）多项活动支座。

（2）按支座所用材料分类1）钢支座：平板支座、弧形支座、摇轴支座、辊轴支座。

2）聚四氟乙烯支座：滑动支座。

3）橡胶支座：板式橡胶支座、盆式橡胶支座、私服板式橡胶支座。

4）混凝土支座：混凝土较支座5）铅支座（3）按支座的结构形式分类1）弧形支座2）摇轴支座3）辊轴支座4）板式橡胶支座5）四氟版式橡胶支座6）盆式橡胶支座7）球形支座等。

3、桥梁支座的布置桥梁支座的布置主要和桥梁的结构形式有关。

通常在布置支座时需要考虑以下的基本原则：（1）上部结构是空间结构时，支座应能同时适应桥梁顺桥向（X方向）和横桥向（Y方向）的变形；（2）支座必须能可靠的传递垂直和水平反力；（3）支座应使由于梁体变形所产生的纵向位移、横向位移和纵、恒向转角应尽可能不受约束；（4）铁路桥梁通常必须在每联梁体上设置一个固定支座；（5）当桥梁位于坡道上，固定支座一般应设在下坡方向的桥台上；（6）当桥梁位于平坡上，固定支座宜设在主要行车方向的前端桥台上；（7）固定支座宜设置在具有较大支座反力的地方；（8）在同一桥墩上的几个支座应具有相近的转动刚度；（9）连续梁可能发生支座沉陷时，应考虑制作高度调整的可能性。

总之，桥梁支座的布置原则是既要便于传递支座反力，又要使支座能充分适应梁体的自由变形。

4、桥梁支座的安装（1）在支座安装之前应对支座的安装位置进行测量检验，支座安装平面应和支座的滑动平面或滚动平面平行，其平行度的偏差不宜超过2‰。

（2）支座安装前应对活动支座顶、底板的相对位置进行检查。
