工艺规程设计工艺尺寸链计算一、引言工艺规程是指在产品设计和生产过程中，为了保证产品质量和生产效率，对产品制造过程中所涉及的工艺、设备、材料、工序、操作方法等进行详细规定和说明的文件。
工艺规程设计是产品制造过程中非常重要的一环，其中的工艺尺寸链计算更是至关重要。
二、工艺尺寸链的定义工艺尺寸链是指在产品制造过程中，由于各种因素的影响，产品的尺寸可能会发生变化，而这种变化会在整个制造过程中传递和累积，最终影响到产品的最终尺寸。
因此，为了保证产品的尺寸精度，需要对工艺尺寸链进行计算和控制。
三、工艺尺寸链计算的重要性工艺尺寸链的存在会对产品的尺寸精度产生影响，如果不加以计算和控制，可能会导致产品尺寸偏差过大，甚至无法满足设计要求。
因此，工艺尺寸链计算是非常重要的，它可以帮助制定合理的工艺规程，确保产品尺寸的精度。
四、工艺尺寸链计算的方法1. 确定影响尺寸的因素：在进行工艺尺寸链计算时，首先需要确定影响产品尺寸的因素，包括材料的热胀冷缩、加工工艺的误差、设备精度等。
2. 建立数学模型：根据影响尺寸的因素，建立相应的数学模型，用于描述尺寸变化的规律。
3. 进行计算和分析：利用建立的数学模型，对工艺尺寸链进行计算和分析，得出尺寸变化的规律和程度。
4. 制定控制措施：根据计算和分析的结果，制定相应的控制措施，包括调整工艺参数、优化设备精度、选择合适的材料等，以确保产品尺寸的精度。
五、工艺尺寸链计算的应用工艺尺寸链计算可以应用于各种不同的制造过程中，例如机械加工、注塑成型、铸造等。
通过对工艺尺寸链的计算和控制，可以有效地提高产品的尺寸精度，减少产品的尺寸偏差，提高产品的质量。
六、结论工艺尺寸链计算是工艺规程设计中非常重要的一环，它可以帮助制定合理的工艺规程，确保产品的尺寸精度。
通过对工艺尺寸链的计算和控制，可以有效地提高产品的质量，满足设计要求。
因此，在工艺规程设计过程中，应该重视工艺尺寸链的计算和控制，以确保产品制造过程中尺寸的稳定和精度。
工艺尺寸链

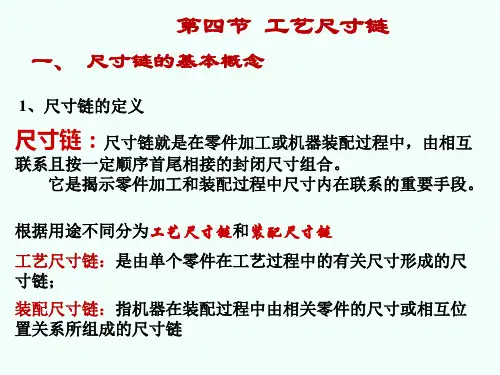

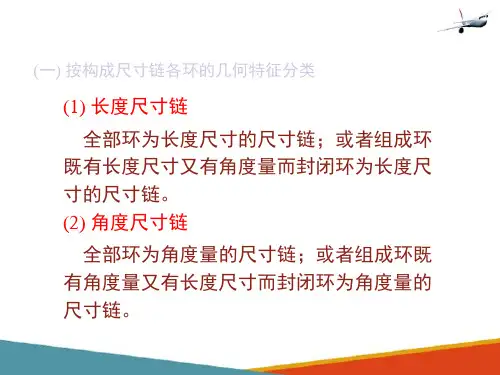

1.工艺尺寸链的定义
1）尺寸链——互相联系，且按一定顺序排列的封闭的尺寸图形。
2）工艺尺寸链——在机械加工过程中，同一个工件的各有关工艺尺寸所组成的尺寸链。
3）装配尺寸链——在机器设计和装配过程中，由有关零件的有关尺寸组成的尺寸链。
2.工艺尺寸链的两个特征：
1）封闭性——尺寸链必须是一组相关尺寸首尾相接构成的封闭形式的尺寸。
（其中有些是自然形成的尺寸，有些是直接获得的尺寸。
）
2）工艺性——工艺尺寸链随工艺方案的变化而变化。
3.工艺尺寸链的组成
1）环——尺寸链中的每一个尺寸称为尺寸链中的环。
环可分为封闭环和组成环，组成环又分为增环和减环。
•封闭环——加工过程中最后自然形成的尺寸，称为封闭环，用AO表示，一个尺寸链中只能有一个封闭环。
•组成环——加工过程中直接获得的尺寸称为组成环，又分为增环和减环。
•增环——尺寸链的组成环中，若其它组成环不变，该环增大时，引起封闭环相应增大，则该组成环称为增环。
•减环——尺寸链的组成环中，若其它组成环不变，该环增大时，引起封闭环的相应减小，则该组成环称为减环。
4.增减环的判定方法
1）对于环数较少的尺寸链，可以用增减环的定义来判别组成环的增减性质。
2）对环数较多的尺寸链，可在尺寸链图上，先假设封闭环为减环方向，沿减环方向绕尺寸链回转一圈，顺次给每一个环画出箭头，所得的即为各组成环的方向。
与封闭环方向相同为减环，相反为增环。
