《工程制图》教案第一章制图的基本知识和基本技能课题:1、本课程的研究对象2、本课程的任务和学习方法3、图纸幅面的规定、比例、字体、图线4、尺寸注法5、线段和圆周的等分6、绘图工具和仪器的使用方法7、斜度和锥度8、圆弧的连接9、椭圆的画法10、平面图形的绘制11、绘图的基本方法和步骤课堂类型:讲授教学目的:1、讲解图样的概念及形成2、介绍本课程的任务、特点和学习方法3、介绍图纸幅面、图框格式和尺寸、标题栏格式和内容、常用的比例和字体4、介绍图线的种类、应用和画法5、介绍尺寸注法的基本规则6、讲解常用尺寸的注法7、讲解斜度和锥度的概念、计算、画法和标注8、讲解各种形式圆弧连接的作图方法和步骤9、介绍用同心圆法和四心圆弧法画椭圆10、讲解平面图形的尺寸分析、线段分析和平面图形的作图步骤。
11、讲解仪器绘图和徒手绘图教学要求:1、了解本课程的任务和性质2、领会本课程的学习方法3、掌握图样上的一般规定4、掌握九种图线的应用和画法5、掌握常用尺寸的标注方法6、会正确使用绘图工具和仪器7、掌握对线段、角度、圆周的等分和正多边形的作图方法8、掌握斜度和锥度的区别(包括在概念、计算、画法上的区别)9、掌握各种形式圆弧连接方法10、用四心圆弧法画椭圆11、会画中等难度的平面图形。
教学重点:1、图样的形成及与立体图的比较2、粗实线、细实线、虚线和细点画线的画法3、比例的概念和应用4、常用尺寸的标注方法5、圆周的等分方法和斜度和锥度的画法6、圆弧连接和用四心圆弧法画椭圆7、平面图形的尺寸分析第二章 投影法和点、直线、平面的投影课题:1、投影法的基本知识2、三视图的形成与投影规律3、点的投影及其标记4、点的三面投影规律5、点的三面投影与直角坐标6、特殊位置点的投影7、两点的相对位置8、直线的投影图9、直线对于一个投影面的投影特性10、各种位置直线的投影特性11、一般位置直线的实长和对投影面的倾角12、直线上点的投影13、两直线的相对位置14、直角投影定理15、平面的表示法16、平面对于一个投影面的投影特性17、各种位置平面的投影特性18、换面法的概念19、点的投影变换20、直线的投影变换21、平面的投影变换22、换面法投影变换应用举例课堂类型:讲授教学目的:1、介绍投影法的概念、种类、应用2、讲解正投影法的基本性质3、介绍三投影面体系和三视图的形成、投影规律4、介绍空间点及其投影的标记标记符号5、讲解点的三面投影规律6、讲解特殊位置点的投影7、讲解两点的相对位置和重影点8、讲解三种投影面平行线和三种投影面垂直线的投影特性9、讲解用直角三角形法求一般位置直线的实长和倾角10、熟练掌握求一般位置直线的实长及其对各投影面倾角的直角三角形法11、讲解直线上点的投影特性12、讲解两直线各种相对位置(平行、相交、交叉)的投影特点13、讲解用直角投影定理14、介绍平面的两种表示法15、讲解三种投影面平行面和三种投影面垂直面的投影特性16、讲解换面法的投影变换规律17、讲解换面法的四个基本作图方法教学要求:1、掌握正投影法的基本性质2、理解并掌握三视图的形成和投影规律3、理解并掌握在两面和三面投影图中点的投影规律4、熟练掌握点的投影与与其直角坐标的关系以及由点的两个投影求作第三投影的方法5、掌握由点的轴测图作投影图和由点的投影图作轴测图的方法6、根据两个点的投影,能够理解并判别该两点在空间的相对位置7、掌握重影点的概念及其可见性的判别方法8、理解并掌握各种位置直线的投影特性,并能根据投影特性判别直线对投影面的相对位置9、理解并掌握直线投影的定比性的解题方法10、会根据两直线的投影判断它们的相对位置,并熟练掌握两直线平行、相交的作图问题11、理解并掌握直角投影定理的特点和解题思路12、熟悉平面在投影图上的表示法13、理解并掌握各种位置平面的投影特性,并能根据投影特性判别平面对投影面的相对位置14、理解并熟练掌握一次换面、二次换面中点的投影的作图规律15、掌握换面法的四个基本作图方法,并能够应用于解题实践教学重点:1、正投影法的基本性质2、三视图的投影规律3、在两面和三面投影图中点的投影规律4、重影点的概念和两点的相对位置5、各种位置直线的投影特性6、直角三角形法、直角投影定理7、两直线各种相对位置(平行、相交、交叉)的投影特点8、各种位置平面的投影特性9、换面法的四个基本作图方法第三章 立体的投影课题:1、平面立体的投影及表面取点2、曲面立体的投影及表面取点3、截交线的性质4、平面与平面立体相交5、平面与曲面立体相交6、曲面立体的投影及表面取点7、基本体的尺寸标注8、相贯线的性质9、相贯线的画法10、相贯线的特殊情况课堂类型:讲授教学目的:1、讲解平面立体和曲面立体的种类及其三视图画法2、讲解在平面立体和圆柱体表面取点、取线的作图方法3、讲解圆锥体和圆球体的三视图画法及表面取点、取线的作图方法4、讲解基本体的尺寸标注5、介绍截平面与截交线的概念6、讲解截交线的两个基本性质7、讲解平面立体截割的截交线的投影8、讲解曲面立体截割的截交线的投影9、介绍相贯线的概念10、讲解相贯线的两个基本性质11、讲解两个曲面立体相贯的相贯线的投影教学要求:1、能够熟练掌握平面立体和圆柱体的三视图画法2、能够熟练运用利用点所在的面的积聚性法和辅助线法在平面立体和圆柱体表面取点、取线3、能够熟练运用辅助面法在平面立体和圆柱体表面取点、取线4、能够正确标注基本体所需的尺寸5、了解截交线的两个基本性质6、熟练掌握求平面立体截交线的方法,即利用在立体表面上取点、取线的方法7、绘制截交线和截切后的平面立体的投影8、熟练掌握圆柱体、圆锥体、圆球体截割的截交线的作图方法9、了解相贯线的两个基本性质10、熟练掌握求曲面立体相贯线的方法,即求两个曲面立体表面上共有点的投影,然后把各点的同名投影依次光滑连接起来教学重点:1、平面立体和曲面立体的种类及其三视图画法。

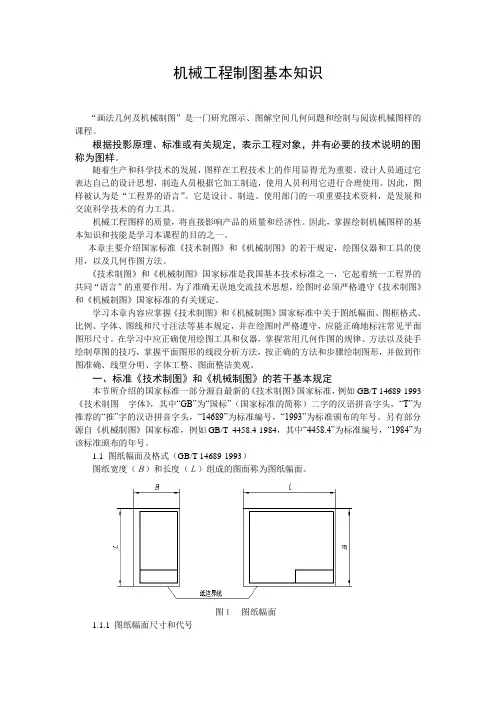

机械工程制图基本知识“画法几何及机械制图”是一门研究图示、图解空间几何问题和绘制与阅读机械图样的课程。
根据投影原理、标准或有关规定,表示工程对象,并有必要的技术说明的图称为图样。
随着生产和科学技术的发展,图样在工程技术上的作用显得尤为重要。
设计人员通过它表达自己的设计思想,制造人员根据它加工制造,使用人员利用它进行合理使用。
因此,图样被认为是“工程界的语言”。
它是设计、制造、使用部门的一项重要技术资料,是发展和交流科学技术的有力工具。
机械工程图样的质量,将直接影响产品的质量和经济性。
因此,掌握绘制机械图样的基本知识和技能是学习本课程的目的之一。
本章主要介绍国家标准《技术制图》和《机械制图》的若干规定,绘图仪器和工具的使用,以及几何作图方法。
《技术制图》和《机械制图》国家标准是我国基本技术标准之一,它起着统一工程界的共同“语言”的重要作用。
为了准确无误地交流技术思想,绘图时必须严格遵守《技术制图》和《机械制图》国家标准的有关规定。
学习本章内容应掌握《技术制图》和《机械制图》国家标准中关于图纸幅面、图框格式、比例、字体、图线和尺寸注法等基本规定,并在绘图时严格遵守,应能正确地标注常见平面图形尺寸。
在学习中应正确使用绘图工具和仪器,掌握常用几何作图的规律、方法以及徒手绘制草图的技巧,掌握平面图形的线段分析方法,按正确的方法和步骤绘制图形,并做到作图准确、线型分明、字体工整、图面整洁美观。
一、标准《技术制图》和《机械制图》的若干基本规定本节所介绍的国家标准一部分源自最新的《技术制图》国家标准,例如GB/T 14689-1993《技术制图字体》,其中“GB”为“国标”(国家标准的简称)二字的汉语拼音字头,“T”为推荐的“推”字的汉语拼音字头,“14689”为标准编号,“1993”为标准颁布的年号。
另有部分源自《机械制图》国家标准,例如GB/T 4458.4-1984,其中“4458.4”为标准编号,“1984”为该标准颁布的年号。
《工程制图基础》判断题第1章1.2:1是缩小比例。
(×)52.比例的含义是图中线性尺寸与实物相应的线性尺寸之比。
(√)63.绘制机械图样时,尽量采用1:1的比例。
(√)64.汉字应写成仿宋体字。
(×)65.斜度是指一直线或平面相对另一直线或平面的倾斜程度。
(√)206.无论采用哪种方法标注,同一个平面图形所需要的尺寸总数应当是相同的。
(√)297.除非另有规定,两条平行线之间的最小间隙不得小于0.6mm。
(×)128.画圆的中心线时,其交点可心是点画线的短画。
(×)129.图样中的尺寸以毫米为单位时,不需标注计量单位的名称或符号。
(√)14第2章10.点的投影一定是点,线的投影也可以是点。
(√)3511.点的三投影面体系中的位置,可以用坐标来表示。
(√)3512.如果两直线平行,其同面投影也平行,反之也成立。
(×)3613.直线的投影只能是直线。
(×)3714.点的每一个面的投影均反映一个方向的坐标。
(×)4115.当空间点的三个坐标中有两个为零时,该点位于投影轴上。
(√)4216.当空间点的三个坐标均为零时,该点与原点0重合,其三个投影都重合在原点0处。
(√)4217.重影点有两个坐标值相等,而其第三个坐标值不相等。
(√)4318.画线段的三面投影实质是作两端点的三面投影,然后同面投影连线。
(√)4419.一般位置直线是与三个投影面都倾斜的直线。
(√)4420.一般位置直线的投影不反映直线对投影面倾角的真实大小。
(√)4421.垂直于一个投影面的直线,必然平行于另外两个投影面。
(√)4622.如果空间点C在AB直线上,且AC:CB=1:2,则ac:cb=1:2。
(√)4823.若两直线的各同面投影互相平行,则此两直线在空间一定互相平行。
(√)5024.若两直线在空间不相交,那么它们的各面投影也不相交。
(×)5125.若两直线既不平行也不相交,则此两直线为相错直线。
10.1 装配图的功用和内容例:球阀是控制
液体流量的一种开关装置。
装配图是用来表达机器或
部件的图样。
密封圈3
阀芯4
调整垫5螺母7螺柱6阀杆12
扳手13填料压紧盖11阀体1
阀盖2
填料垫8填料9、10
球阀装配体分解图密封圈3阀芯4调整垫5螺母7螺柱6阀杆12扳手13填料压
紧盖11
阀体1阀盖2填料垫8
转动扳手13,阀杆12通过嵌入阀芯槽
内的扁榫转动阀芯4,使流体通过或截断。
●功用:
●内容:
(1) 一组视图。
(2) 必要的尺寸。
(3) 技术要求。
(4) 标题栏、零件序号及明细栏。
装配图
是制定装配工艺规程,进行装配、检验、安装及维修的技术文件。
装配图用来表达机器或部件的工作原理、各组成部分的相对位置及装配关系。
沿轴承盖与
轴承座的结合面
剖切,拆去上面
部分,以表达轴
衬与轴承座孔的
装配情况。
二、特殊画法
假想沿某些零件的结合面剖切,绘出其图形,以表达装配体内部零件间的装配情况。
⒈沿零件结合面剖切的画法滑动轴承
沿轴承盖与轴承
座的结合面剖切的画
法,俯视图表达了轴
衬与轴承座孔的装配
情况。
沿结合面剖切的画法
例:如图所示的滑动轴承
⑴工作原理:
滑动轴承是用来支撑轴及轴上零件的一种装置。
轴的两端分别装入滑动轴承的轴孔中转动,以传递扭矩。
上轴衬3螺柱7
轴承座1
轴承盖4
销套5
垫圈6
螺母8
⑵结构分析
下轴衬2
①装配关系
轴承座上的凹
槽与轴承盖下的凸
起配合定位。
☆轴承座与轴承盖
☆轴衬与轴承座孔
轴衬两端凸缘
定位。
轴衬外表面配合及销套定位。
轴承座1下轴衬2销套5垫圈6螺母8轴承盖4上轴衬3螺柱7②联接固定关系
各零件的相对位置关系如图所示。
轴承座与轴承盖用螺柱、螺母、垫圈联接固定。
轴向:径向:
⒉选择主视图
选择原则:
⒊选择其他视图表达主视图没能表达的内容。
滑动轴承的主视图如何选呢?
主视图
★符合部件的工作状态。
★能清楚表达部件的
工作原理、主要的装配关系或其结构
特征。
滑动轴承
还需选择什么视图呢?⒋方案比较
可多考虑几种表达方案,比较后
确定最佳方案。
为了清楚表达
滑动轴承的外形特
征及轴衬与其座孔
的装配情况,选择
沿轴承盖与轴承座
结合面半剖的俯视
图表达。
轴衬与轴承孔
的装配关系及工作
原理,需选择全剖的左视图表达。
滑动轴承
俯视图左视图
1.性能(规格)尺寸
2.装配尺寸
表示部件的性能和规格的尺寸。
零件之间的配合尺寸及影响其性能的重要相对位置尺寸。
装配图例如:球阀通孔的直径φ20,与液体流量有关。
3.安装尺寸
4.外形尺寸
将部件安装到机座上所需要的尺寸。
部件在长、宽、高三个方向上的最大尺寸。
例如:球阀两侧管接头尺寸M36×2。
例如:球阀的阀体与阀盖的配合尺寸φ50 。
H11h1110.4 装配图的尺寸标注
画各视图的主要基线。
并在各视图之间留有适当间隔,以便标注尺寸和进行零件编号。
2.
布
置
视
图
画
主
要
装
配
线
①轴承座
(被其它零件挡住的线可不画)
画
主
要
装
配
线
①轴承座
②下轴衬
画
主
要
装
配
线
②下轴衬③上轴衬
①轴承座
画
主
要
装
配
线
④轴承盖
②下轴衬③上轴衬
①轴承座
画
其
它
装
配
线
及
细
部
结
构
画销套、螺柱联接等。
⒌
完
成
装
配
图
检查无误后加深图线,画剖面线,标尺寸,对零件进行编号,填写明细栏、标题栏、技术要求等,完成装配图。
⑶分析视图,弄清各个视图的名称、所采
用的表达方法和所表达的主要内容及视
图间的投影关系。
主视图采用了全剖视,表达了齿轮油泵
的主要装配关系。
左视图沿左端盖和泵
体结合面剖切,并沿进油口轴线取局部
剖视,表达了齿轮油泵的工作原理。
装配图
齿轮油泵工作原理装配图⒉分析部件的工作原理从表达传动关系的
视图入手,分析部件的工作原理。
进油口出油口
如图所示,当主动齿轮逆时针转动,
从动齿轮顺时针转动
时,齿轮啮合区右边
的压力降低,油池中
的油在大气压力作用下,从进油口进入泵
腔内。
随着齿轮的转
动,齿槽中的油不断沿箭头方向被轮齿带到左边,高压油从出油口送到输油系统。
⒊分析零件间的装配关系和部件结构
分析部件的装配关系,要弄清零件之间的配合关系、连接固定方式等。
①配合关系
可根据图中配合尺寸的配合代号,判别零件的配合制、配合种类及轴、孔的公差等级等。
齿轮油泵有主动齿轮轴系和从动齿轮轴系两条装配线。
端盖上轴孔与轴的配合尺寸齿顶与泵体内壁的配合尺寸
尺寸为φ16H7/f6
属基孔制,间隙配合
说明轴在左、右端盖的轴孔内是转动的。
φ34.5H7/f6
基孔制,间隙配合
②连接和固定方式
弄清零件之间用什么方式连接,零件是如何固定、定位的。
★左、右端盖与泵体?
用螺钉连接,用销钉准确定位。
★齿轮轴的轴向定位?
靠齿轮端面与左、右端盖内侧面接触而定位。
★齿轮11在轴上的定位?
用螺母和键在轴向和径向固定、定位。
装配图
③密封装置
为了防止漏油及灰尘、水分进入泵体内影响齿轮传动,在主动齿轮轴的伸出端
设有密封装置,靠压盖螺母和压盖将密封
圈压紧密封。
左、右端盖与泵体之间有垫片5密封。
垫片的另一个作用是调整齿轮的轴向间隙。
装配图
④装拆顺序
部件的结构应利于零件的装拆。
齿轮油泵的装拆顺序:
拆螺钉15 、销钉4 → 左端盖1 → 齿轮轴2→
螺母13及垫圈12→齿轮11→压盖螺母、压盖
及密封圈→齿轮轴1。
⒋分析零件,弄清零件的结构形状
顺序:
★先看主要零件,再看次要零件;
★先看容易分离的零件,再看其它零件;
★先分离零件,再分析零件的结构形状。
装配图
怎样把零件从装配图中
分离出来呢?
①根据剖面线的方向和间隔的不同,及视图
间的投影关系等区分形体。
②看零件编号,分离不剖零件。
③看尺寸,综合考虑零件的功用、加工、装
配等情况,然后确定零件的形状。
④形状不能确定的部分,要根据零件的功用
及结构常识确定。
如: 泵体
根据剖面线
的方向及视图间
的投影关系,在
主、左视图中分
离出泵体的主要
轮廓如图所示。
主体部分:
外形和内腔
都是长圆形,腔内容纳一对齿轮。
前后锥台有进、出油口与内腔相通,泵体上有与左、右端盖连接用的螺钉孔和销孔。
底板部分:
根据结构常
识,可知底板呈
长方形,左、右
两边各有一个固
定用的螺栓孔,
底板上面的凹坑
和下面的凹槽,
是用于减少加工
面,使齿轮油泵
固定平稳。
装配图。
