机械识图习题集第一章制图的基本知识和技能1.图纸的幅面按尺寸大小可分为5 种,其代号分别为A0,A1,A2,A3,A4。
2.图纸格式分为留有装订边和不留装订边两种,按照标题栏的方位又可将图纸格式分为X型和Y型两种。
3.标题栏应位于图纸的右下角,一般包含以下四个区:更改区、签字区、名称及代号区、其他区,标题栏中的文字方向为水平。
4.比例是指图中图形与其实物相应要素的线性尺寸之比。
图样上标注的尺寸应是机件的最后完工尺寸尺寸,与所采用的比例无关。
5.常用比例有原值比例、放大比例和缩小比例三种;比例1:2是指实物是图形的2倍,属于缩小比例;比例2:1是指图形是实物的2倍,属于放大比例。
6.比例的选择原则是:作图时应尽量采用原则比例,需要时也可采用放大或缩小的比例。
无论采用何种比例,图样中所注的尺寸,均为机件的最后完工尺寸。
7.图样中书写的汉字、数字和字母,必须做到字体工整、笔划清除、间隔均匀、排列整齐,汉字应用长仿宋体书写,数字和字母应书写为斜体或直体。
8.字号指字体的高度,图样中常用字号有3.5,5,7,10号四种。
9.常用图线的种类有粗实线、细实线、波浪线、细虚线、细点画线、双点画线等六种。
10.图样中,机件的可见轮廓线用粗实线画出,不可见轮廓线用细虚线画出,尺寸线和尺寸界线用细实线画出,对称中心线和轴线用细点画线画出。
虚线、细实线和细点划线的图线宽度约为粗实线的一半。
11.图样上的尺寸是零件的最后完工尺寸,尺寸以mm为单位时,不需标注代号或名称。
12.标注尺寸的四要素是尺寸界线、尺寸线、箭头、尺寸数字。
13.尺寸标注中的符号:R表示半径,φ表示直径,Sφ表示球面直径,SR表示球面半径,S表示斜度,C表示锥度。
14.标注水平尺寸时,尺寸数字的字头方向应朝上;标注垂直尺寸时,尺寸数字的字头方向应朝左。
角度的尺寸数字一律按水平位置书写。
当任何图线穿过尺寸数字时都必须断开。
15.斜度是指一直线(或平面)对一直线(或平面)的倾斜程度,写成1:n 形式,用符号S 表示。
项目10 绘制装配图1.千斤顶的工作原理千斤顶是利用螺旋运动来顶举起重物的一种起重或顶压工具,常用于汽车修理及机械安装中(见装配示意图)。
工作时,重物压于顶垫5之上,将绞杠3穿入螺旋杆2上部的孔中,旋动绞杠,因底座1不动,则螺旋杆在作圆周运动的同时,靠螺纹的配合作上、下移动,从而顶起或放下重物。
螺旋杆2的顶端安装有顶垫5,并用螺钉4加以固定。
2.明细栏3.能力目标(1)能根据装配示意图理解部件的工作原理。
(2)能根据部件的总体尺寸选择合适的图幅。
(3)在装配图中能正确处理零件间的位置关系。
(4)能根据部件特点选择合理的表达方案。
(5)能为装配图标注合理的尺寸及技术要求。
4.任务要求(1)恰当地确定部件的表达方案,清晰地表达部件的工作原理、装配关系及零件的主要结构形状。
(2)正确地标注装配图上的尺寸和技术要求。
(3)应先画装配草图,然后再画装配工作图。
班级:姓名:学号5.任务指导(1)仔细阅读每张零件图,想出零件的结构形状;参阅部件装配示意图,弄清部件工作原理、各零件间的装配关系和零件的作用。
(2)选定部件表达方案后,可先画主体零件,然后按装配顺序拼画出装配图。
注意正确运用装配图的规定画法、特殊表达方法和简化画法等。
(3)注意装配结构的合理性以及相关零件间尺寸的协调关系。
(4)标注必要的尺寸,编写零(部)件序号,填写明细栏、标题栏和技术要求。
(5)明细栏衔接在标题栏上方,当上方位置不够时可续接在标题栏左方,明细栏中的序号应按自下而上顺序排列,并应与图上的序号一致。
6.装配示意图读懂柱塞泵装配图,拆画泵体1和阀体6的零件图。
1.工作原理柱塞泵是用来提高油压的部件。
阀体6下部连接进油管,与油箱接通,油箱内油压为常压;前部连接出油管,与用油设备接通。
柱塞11与曲柄(图上未画出)用Φ8销子连接,曲柄带动柱塞11作左右往复运动。
当柱塞11向右移动时,泵体1的内部压力降低,在大气压力的作用下,油就从油箱压入进油管,并推开下阀瓣2,进入泵体内腔;当柱塞11向左移动时,下阀瓣2受压关闭,内腔油压急剧升高,顶开上阀瓣3,进入阀体6的上部,油从前面出口流出,经过出油管通向用油设备。

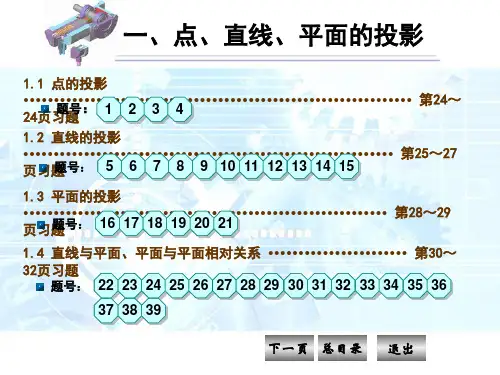

一、点、直线、平面的投影1.1 点的投影∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙第24~24页习题1.2 直线的投影∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙第25~27页习题1.3 平面的投影∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙第28~29页习题1.4 直线与平面、平面与平面相对关系∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙第30~32页习题1234题号:题号:56789101112131415题号:161718192021题号:2223242526272829303132333435363738391.5 换面法∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙第33~35页习题1.6 旋转法∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙第36~36页习题1.7 投影变换综合题∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙第37~37页习题点、直线、平面的投影题号:404142434445464748495051题号:525354555657题号:58596061621. 已知A、B、C三点的直观图,画出它们的投影图,并将各点的坐标值填入表中。
2. 已知A、B、C各点对投影面的距离,画出它们的三面投影图和直观图。
3. 已知点A的坐标(40,15,0),画出其三面投影并作出点B和点C的三面投影。
(a)点B ——在点A右面20mm,前面15mm,上面20mm;(b)点C ——在点A左面10mm,后面15mm,上面15mm。

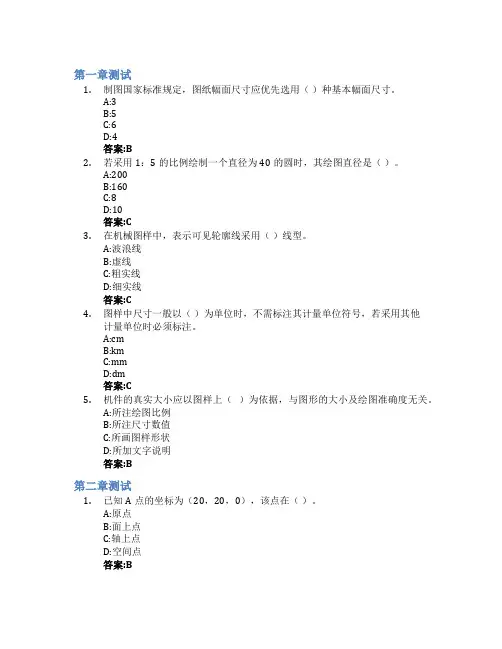

第一章测试1.制图国家标准规定,图纸幅面尺寸应优先选用()种基本幅面尺寸。
A:3B:5C:6D:4答案:B2.若采用1:5的比例绘制一个直径为40的圆时,其绘图直径是()。
A:200B:160C:8D:10答案:C3.在机械图样中,表示可见轮廓线采用()线型。
A:波浪线B:虚线C:粗实线D:细实线答案:C4.图样中尺寸一般以()为单位时,不需标注其计量单位符号,若采用其他计量单位时必须标注。
A:cmB:kmC:mmD:dm答案:C5.机件的真实大小应以图样上()为依据,与图形的大小及绘图准确度无关。
A:所注绘图比例B:所注尺寸数值C:所画图样形状D:所加文字说明答案:B第二章测试1.已知A点的坐标为(20,20,0),该点在()。
A:原点B:面上点C:轴上点D:空间点答案:B2.某平面的V面投影积聚成为一直线,该平面为()。
A:一般位置线B:铅垂面C:正垂面D:水平面答案:C3.M点坐标值为(15,20,25),M点到W面的距离是()。
A:15B:20C:都不是D:25答案:A4.正平线AB的正面投影反映实长。
()A:对B:错答案:A5.空间点A(10,8,20)和B(5,10,10),则A点在B点的右、后、上方。
()A:对B:错答案:B第三章测试1.下列属于平面立体的有()。
A:三棱锥B:六棱柱C:圆柱D:圆锥答案:AB2.圆锥面由一条直线绕与它相交的轴线旋转而成。
()A:对B:错答案:A3.绘制图样时,对于不可见的点的投影,需加括号表示。
()A:错B:对答案:B4.绘制图样时,回转体的轴线、对称中心线采用细实线绘制。
()A:对B:错答案:B5.当截平面与圆锥轴线垂直时,截交线为()。
A:椭圆B:双曲线C:圆D:等腰三角形答案:C第四章测试1.组合体相邻表面之间可能形成共面、相切、()。
A:平齐B:平行C:相交D:断面答案:C2.以下说法正确的是()。
A:组合体上两面相错时,无线B:都不对C:组合体上两面平齐时,有线D:组合体上两面相切时,有线答案:B3.当物体上的结合面不平齐时,两者中间()。
大学机械制图考试练习题及答案101.[单选题]哪种坐标输入法需要用@符号?A)极坐标B)绝对坐标C)相对坐标答案:C解析:2.[单选题]曲面立体一般用( )个视图可以完整表达机件的形状A)1B)2C)3答案:A解析:3.[单选题]凡具有完整的定形尺寸和定位尺寸,能直接画出的线段(直线和圆弧)称为( )A)中间线段B)连接线段C)已知线段答案:C解析:4.[单选题]标注线性尺寸时,尺寸线必须与所标注的线段( )。
A)平行B)相交C)交叉答案:A解析:5.[单选题]正等轴测图中,为了作图方便,轴向伸缩系数一般取( )A)3B)2C)1答案:C解析:6.[单选题]主视图与俯视图( )A)长对正7.[单选题]局部放大图可画成视图、剖视、断面,它与被放大部分表达方式间的关系是A)必须对应- -致B)有一定的对应关系,有时无关C)无对应关系,视需要而定答案:C解析:8.[单选题]在斜二等轴测图中,取一个轴的轴向变形系数为0.5时,另两个轴向变形系数为( B )A)0.5B)1C)2答案:B解析:9.[单选题]直径尺寸最好注在()A)投影为非圆或非圆弧的视图上B)投影反映为圆或圆弧的视图上;C)两者都可答案:A解析:10.[单选题]当视图中的轮廓线与重合断面的图线重叠时.视图中轮廓线的画法是A)仍应连续画出,不可间断B)-般应连续画出,有时可间断C)应断开,让位于断面图答案:A解析:11.[单选题]角度尺寸在标注时,文字一律( )书写A)水平B)垂直C)倾斜答案:A解析:12.[单选题]如果要删除一个无用块,使用下面哪个命令( )。
A)purge13.[单选题]机器零件在三个方向上,每个方向至少有( )个尺寸基准。
A)一B)二C)三D)四答案:A解析:14.[单选题]垂直于______面的平面,而对于其他两个投影面倾斜的平面称为正垂面。
()A)VB)HC)WD)S答案:A解析:15.[单选题]当直线或平面平行于投影面时,其正投影具有 ( )A)真实性B)积聚性C)收缩性D)相似性答案:A解析:16.[单选题]132±0.0125 的公差为( )。
《机械制图》(第六版)习题集答案第3页图线、比例、制图工具的用法、尺寸注法、斜度和锥度●要掌握和理解比例、斜度、锥度的定义;各种图线的画法要规范。
第4页椭圆画法、曲线板用法、平面图形的尺寸注法、圆弧连接1、已知正六边形和正五边形的外接圆,试用几何作图方法作出正六边形,用试分法作出正五边形,它们的底边都是水平线。
●注意多边形的底边都是水平线;要规范画对称轴线。
●正五边形的画法:①求作水平半径ON的中点M;②以M为圆心,MA为半径作弧,交水平中心线于H。
③AH为五边形的边长,等分圆周得顶点B、C、D、E④连接五个顶点即为所求正五边形。
2、用四心圆法画椭圆(已知椭圆长、短轴分别为70mm、45mm)。
●参教P23四心圆法画椭圆的方法做题。
注意椭圆的对称轴线要规范画。
3~4、在平面图形上按1:1度量后,标注尺寸(取整数)。
5、参照左下方所示图形的尺寸,按1:1在指定位置处画全图形。
第6页点的投影1、按立体图作诸点的两面投影。
●根据点的两面投影的投影规律做题。
2、已知点A在V面之前36,点B在H面之上,点D在H面上,点E在投影轴上,补全诸的两面投影。
●根据点的两面投影的投影规律、空间点的直角坐标与其三个投影的关系及两点的相对位置做题。
3、按立体图作诸点的两面投影。
●根据点的三面投影的投影规律做题。
4、作出诸点的三面投影:点A(25,15,20);点B距离投影面W、V、H分别为20、10、15;点C在A之左,A之前15,A之上12;点D在A之下8,与投影面V、H等距离,与投影面W的距离是与H面距离的3.5倍。
●根据点的投影规律、空间点的直角坐标与其三个投影的关系及两点的相对位置做题。
各点坐标为:A(25,15,20)B(20,10,15)C(35,30,32)D(42,12,12)5、按照立体图作诸点的三面投影,并表明可见性。
●根据点的三面投影的投影规律做题,利用坐标差进行可见性的判断。
(由不为0的坐标差决定,坐标值大者为可见;小者为不可见。
机械制图(少学时)(第二版)习题册参考答案12第1章 制图基本知识与技能1—5 尺寸标注练习 (二)31—7 参照图例用给定的尺寸作弧连接451—8 按图上所注尺寸完成下列图形的线段连接 (比例 1∶1 )67第2章 正投影作图基础891011121314152—9 平面的投影 (一)162—10平面的投影 (二)172—11 根据基本体的两视图补画第三视图,并写出基本体的名称 ( 1、2、3题标注尺寸)182—12 基本体的投影作图与尺寸标注2—13根据立体图画三视图(尺寸从立体图中量取,去整数)19202—14 平面切割体 (一)完成平面体被切割后的三面投影212—15 平面切割体 (二) 完成平面体被切割后的三面投影222—16 曲面切割体 (一)完成曲面体被切割后的左视图,并进行比较,找出异同点和规律232—17 曲面切割体 (二)完成曲面切割体被切割后的视图或补画视图中的缺线2—18由给定视图画正等轴测图 (一)任选三题:单号或双号2—19由给定视图画正等轴测图 (二)任选三题:单号或双号24252—20 徒手作图基本练习262—21 根据两视图徒手补画左视图或俯视图,并在斜格内画正等轴测图。
