当前位置：文档之家 › 机械制图--第10章-零件图

机械制图--第10章-零件图

  • 格式：pptx
  • 大小：8.65 MB
  • 文档页数：70

下载文档原格式

  / 70

合集下载

(word完整版)机械制图零件图、装配图题库(有难度)

(word完整版)机械制图零件图、装配图题库(有难度)

6. 极限与配合在零件图上的标注，其中一种形式是在孔或轴的基本尺寸后面注出基本偏差代号和公差等级，这种形式用于的零件图上。

第二种形式是在孔或轴的基本尺寸后面，注出偏差值，这种形式用于的零件图上。

第三种是在孔或轴的基本尺寸后面，既注出基本偏差代号和公差等级，又同时注出上、下偏差数值，这种形式用于的零件图上。

（难度：B）7. 形位公差的框格用线绘制，分成格或多格。

（难度：A）8. 按作用不同，可将基准分为基准和基准。

（难度：A）9. 基孔制的孔（基准孔）的基本偏差代号用符号表示，其基本偏差值为。

基轴制的轴（基准轴）的基本偏差代号用符号表示，其基本偏差值为。

（难度：A）10. 基本偏差是决定公差带相对零线位置的。

（难度：A）11. 外螺纹的规定画法是：大径用表示；小径用表示；终止线用表示。

（难度：A）12. 当被连接零件之一较厚，不允许被钻成通孔时，可采用连接。

（难度：A）13. 剖切平面通过轴和键的轴线或对称面，轴和键均按形式画出，键的顶面和轮毂键槽的底面有间隙，应画条线。

（难度：A）14. Tr40×14(P7)LH-8e-L的含义_____________________________________________（难度：B）15. 模数大，齿距，齿厚、齿高也随之，因而齿轮的承载能力。

（难度：B）16. 螺纹的旋向有和两种，工程上常用螺纹。

（难度：B）17. 单个圆柱齿轮的剖视图中，当剖切平面通过齿轮的轴线时，轮齿一律按绘制，齿根线画成线。

（难度：B）18. 普通平键有、和三种结构类型。

（难度：B）19. 左旋螺纹要注写。

（难度：A）20. 普通平键的标记：键 GB/T1096 18×11×100表示b= mm，h= mm，L= mm的A型普通平键（A省略不注）。

（难度：B）第十章装配图1. 在装配图中，当剖切平面通过某些标准产品的组合件，或该组合件已由其他图形表达清楚时，可只画出。

机械制图(第二版)课件第10章 装配图

机械制图(第二版)课件第10章 装配图
第10章 装 配 图
机械制图(第二版)课件第10章 装配图
第10章 装 配 图
把若干个零件根据设计要求并按照一定的装配关系和技 术要求装配在一起就组成了一台机器或部件，称之为装配体。 表示装配体的图样称做装配图。装配图分为部件装配图和总 装配图。本章主要介绍装配图的内容、装配图的规定画法、 装配图的绘制方法和装配图的识读等方面的内容。
第10章 装 配 图
编写装配体的技术要求可参阅同类产品的图样，根据具 体情况来确定。符号类技术要求应按照国家标准规范标注。 文字类技术要求在注写时应力求准确、简练，一般应写在明 细表上方或图纸下方空白处，也可另外写成技术要求文件作 为图样的附件。
第10章 装 配 图
4．序号和明细表 为了便于读图和进行图样管理，也为了便于备料和组织 生产，有必要对装配图中各零、部件一一编注序号并对应填 写在明细表中。 1) 零、部件的序号 装配图中的每一个零、部件都必须编注序号。同一张装 配图中相同的零、部件只编写一个序号且一般只标注一次。 零、部件的序号应与明细表中的序号一一对应。同一张装配 图中序号的编注方式应一致。
第10章 装 配 图
1．一组图形 通常用一组图形(包括前面介绍过的视图、剖视、断面 图等各种图样表达方法以及装配图特有的一些画法)来正确、 完整、清晰和简便地表达装配体的工作原理、零件的主要 结构和形状以及它们之间的装配关系。如图10-2所示，装 配图中具体的图样种类及数量要视装配体的大小及复杂程 度而定。
第10章 装 配 图
(5) 其他重要尺寸：有些需要在设计中确定，但又不属 于上述几尺寸的重要尺寸，我们称之为其他重要尺寸，如运 动零件的极限尺寸、主要零件的重要结构尺寸等。
这里需要注意的是：第一，上述所讲五类尺寸在某一张 装配图中并不一定同时出现；第二，装配图中的某一个尺寸 可能同时具有多种作用，分属于以上几类尺寸。

机械制图(工程图学)第十章-标准件和常用件的表示法[288]

机械制图(工程图学)第十章-标准件和常用件的表示法[288]

倒角圆不画
小径线画粗实线 A
螺纹终止线 大径圆约画3/4圈
A－A
A 剖面线画到小径线 即粗实线位置
不穿通螺纹孔的画法:
钻
攻
孔
容易出错的地方
丝
0.5D
120°
118°
⒊ 螺纹局部结构的画法与标注
⑴ 倒角
C2
C2
C2
⑵ 退刀槽
b
⑶ 螺尾
与轴线成30°
螺尾 只在有要求时 才画，不需标 注。
⒋ 螺纹牙型的表示 ⑴ 重合画法
bm=1d 钢和青铜 bm=1.25d 铸铁 bm=2d 铝合金
三、 螺钉连接 螺钉连接一般用于受力不大而
又不需要经常拆装的场合。
开槽沉头螺钉
开槽圆柱头螺钉
内六角圆柱头螺钉
紧定螺钉
锥端插入轴后紧定
骑缝连 接紧定
紧定螺钉连接
圆锥沉头螺钉连接
圆柱头螺钉连接
l
bm δ
0.5d
螺钉长度：l=bm+δ
非螺纹密封的 管螺纹
G
纹
圆锥内 Rc
用螺纹
密封的 圆锥外
R
管螺纹 圆柱内 Rp
最常用的连接螺纹 用于细小的精密或薄 壁零件
用于水管、油管、气 管等薄壁 管子上，用于管路的 联结
传 梯形螺纹
Tr
动
螺
纹 锯齿形螺纹
B
用于各种机床的丝杠， 作传动用
只能传递单方向的动 力
对照记忆一下
四、螺纹的规定画法
★牙顶用粗实线表示 (外螺纹的大径线，内螺纹的小径线)。 ★牙底用细实线表示 (外螺纹的小径线，内螺纹的大径线)。 ★在投影为圆的视图上，表示牙底的细实线圆只画约3/4圈。 ★螺纹终止线用粗实线表示。 ★不论是内螺纹还是外螺纹，其剖视图或断面图上的剖面线

第 10 章 轴测图 教案

第 10 章 轴测图 教案

单元1：轴测图课次：9-1-1 课序：51课题：正等轴测图教学目标：了解正等轴测图的形成原理（正等轴测图仍然是正投影），了解轴间角和轴向变形系数的概念和应用，掌握简单平面立体和简单曲面立体正等轴测图的画法。

重点与难点重点是平面立体正等轴测图的画法，难点是曲面立体正等轴测图的画法。

教学方法：采用课堂讲授法，案例教学法，利用教学资料和教学媒体组织课堂教学，对教学内容逐条讲解。

教学资源：教学内容教学资料教学媒体1.轴测图的概念、轴间角和轴向伸缩系数2.正等轴测图的画法1.09- 习题辅导(1).swf1.09-01 轴测图的基本知识.swf2.09-02 正等轴测图.swf3.09-04 轴测图练习.swf4.09-05 轴测图欣赏.swf5.09-06 轴测图欣赏.swf本讲作业：作业1：习题集9-1至9-3课时分配：教学内容轴测图的概念、轴间角和轴向伸缩系数正等轴测图的画法布置作业时间（分钟）20 65 5教学过程和组织：➢ 1. 正等轴测图的概念、轴间角和轴向变形系数用电子挂图讲解轴测图的形成：轴测图是单面投影,为了得到轴测图只需一个投影面，但物体对于投影面必须处于倾斜位置,这样物体的长、宽、高三个方向的尺寸在投影图上均有所反映，可以得到一个具有立体感的图形，称为轴测图➢ 2. 平面立体正等轴测图的画法用电子挂图讲解轴间角和轴向缩短系数：空间直角坐标系的OX、OY、OZ轴在轴测投影面上的投影叫轴测轴。

两个轴测轴之间的夹角叫轴间角。

在正等轴测图中，空间的三根坐标轴都倾斜于轴测投影面，所以物体上与坐标轴平行的线段的轴测投影都缩短了。

轴测轴上的线段与空间坐标轴上的对应线段的长度比，称为轴测图的轴向缩短系数。

先将六棱柱的视图投影到平面上，然后在黑板上演示坐标法绘制平面立体轴测图的方法：画轴测图时，先在物体三视图中确定坐标原点和坐标轴，然后按物体上各点的坐标关系采用简化轴向缩短系数，依次画出各点的轴测图，由点连线而得到物体的正等测图。

机械制图与计算机绘图(10.2)--第十章展开图及焊接图

机械制图与计算机绘图(10.2)--第十章展开图及焊接图
焊缝代号由基本符号、辅助符号、引出线和焊缝尺寸符号等组成。基本符号表示焊缝横剖面形状、 辅 法，助符供号参考说明。对焊缝的辅助要求。表 10—1 列出了几种基本符号，辅助符号和焊缝尺寸符号及其标注方 图 10引—出17线所一示般。由带箭头的指引线(简称箭头线)和两条基准线(一条为实线，一条为虚线)组成，画法如
(a)
(b)
图 10—1 集粉筒
图 10—2 板制件展开示例
本分重形介。金体绍由的各属此一种板可部基制见本分件，形种)如。体类果如表很要集面多展粉展，开筒形开金可状的属分各原板解种理制为各和件弯样方的头，法表(但由。面不几，管段实它斜际们切上的圆就外管是形所展如构开何成组复)成、杂该偏，制交均件圆可的管分基、解本锥为形管许体和多的变基表形本面管形。接体为头(四此或部着基
第十章 展开图及焊接图
本章主要介绍展开图和焊接图，它是机械制造中经常遇到的两种图样。通过本章的学习应使学生能 够将农业工程中常见的金属板制件按其表面性质和使用要求，正确地画出它们的展开图；通过学习各种 焊缝的规定画法、符号等有关基本知识，能够画出和阅读简单的焊接图。
第一节 展开图
收开面实割图展形在将机开，。上图然求农金搅后零，业属龙经件工机板的过表程械制螺放面上中成旋样实又的，叶后形叫零经片下钣，件常料金可、表会图以饲，面遇用料再，按到图粉经如其各图解碎过实种法机其际形10上它，形状—的方也状的2集法可和金所粉制以大属示筒成用小板。等所计制，从算，需成依该法如的的次图图零，零摊可件其件平以10中。在，看—图同如出1解一气，所法平流示画应面清展。用上选开制较所机图造为得上的这广到的实类泛的抽质零。图风就件形筒是时、，求，风称零需筒为件要弯零表画面头件出的展表、
两点之间的距离等于 ，然后过 L/2(n-1) 1、3、5……等奇数分点从左向右画倾斜角为α的直线，再按直线

机械制图习题集-第七版-课后答案

机械制图习题集-第七版-课后答案

2024/6/1
45
P31 5-3（2） 已知正圆锥的SO，锥顶为S，底圆直径为40mm ,用换面法 作出该圆锥的投影。
2024/6/1
46
P32 5-4（1）完成六棱柱被截后的三面投影。
2024/6/1
47
P32 5-4（2）完成正四棱柱被截后的三面投影。
2024/6/1
48
P33 5-5（2）作出正平面P与圆环截交线的正面投影。
2024/6/1
34
3-3（2）作△ABC外接圆圆心K的投影。
c2
b2
b1
b’
a2
a’ X
k’ b
k
a
2024/6/1
a1
三
c
角 形
1
内
c’
B
O
C
的
中
c
垂 线
35
3-4（1）求直线AB与CD的公垂线EF。
C点到AB的公垂线
e’ e1
f
1
c1
d1 ZAB
a’
X
ZA
a
a1’ ZA
c’ f’
ZC d’
ZD
c
d
b’
ZB e
f
b
2024/6/1
c1’ f1’
d1’
ZB
b1’
e1’
36
V2
Q2'
W1
Q1'' P1''
3—4（2）求出两相交 平面P与Q之间的夹角。
θ
P2'
P'
P''
W1
V
Q''
Q'

机械制图与计算机绘图-第十章 展开图及焊接图

机械制图与计算机绘图-第十章 展开图及焊接图

基本符号 箭头线
辅助符号(凹面) 焊缝长 断续焊缝间隔
条
四条相 基准线 尾部符号 同焊缝
焊缝的代号标注（举例）
16
机械制图与计算机绘图
10.2 焊接图
常用焊缝的基本符号及标注示例
名称
符号
图示法
标注方法
形焊缝
V形焊缝
单边V形 焊缝
角焊缝
点焊缝
17
机械制图与计算机绘图
10.2 焊接图
常用焊缝的辅助符号及标注示例（续）
第十章 展开图及焊接图
第十章 展开图及焊接图
目录
10.1 展开图 10.2 焊接图
2
机械制图与计算机绘图
10.1 展开图
将立体表面按其真实形状和大小，依次连续地摊平 在一个平面上，称为立体表面的展开。
由展开所得到的图形，称为立体表面展开图（简称 展开图）
3
机械制图与计算机绘图 3
10.1 展开图
a）对接 b) 角接 c) T形接 d) 搭接
14
机械制图与计算机绘图
10.2 焊接图
1. 焊缝的图示法
一、焊缝代号
可见焊缝
可见焊缝
不可见焊缝
a)对称焊缝
b) 单边焊
焊缝在视图及剖视（断面）中的画法
不可见焊缝
15
机械制图与计算机绘图
10.2 焊接图
2. 焊缝的代号标注
焊缝高
补充符 号(周围 焊缝)
圆弧上截取Ⅰ、Ⅱ、Ⅲ……Ⅷ等点，使ⅠⅡ=12、ⅡⅢ=23……；把所得各
点与S连接起来。 ④ 在展开图上的每一素线上截取切口以上相应素线的实长，得A、B、
C……等点；将所求各点依次圆滑连接即得。
6
机械制图与计算机绘图 6

机械制图第10章箱体类零件

机械制图第10章箱体类零件

齿轮泵体的表达方法
2、阀体的表达方法
阀体的轴测剖视图
如上图所示 阀体的结构大致分为5个部分： Ⅰ—底法兰； Ⅱ—右前方法兰和接管； Ⅲ—阀体主体； Ⅳ—顶法兰； Ⅴ—左上方法兰和接管。 该阀体的上下、前后、左右均不对称， 内、外结构形状都需要表达。
确定主视图的投影方向及表达方法
技能目标
◎学会识读常见的箱体类零件图。 ◎学会正确使用测量工具测绘零件。
10.1 箱体类零件的结构分析
箱体类零件是机器中的主要零 件之一， 一般起支承、容纳、零件定位 等作用。
10.1.1 箱体类零件的结构特点
箱体类零件的结构特点是此类零件的 内、外结构都很复杂，常用薄壁围成 不同的空腔，箱体上还常有支承孔、 凸台、放油孔、安装底板、肋板、销 孔、螺纹孔和螺栓孔等结构。蜗轮减 速器箱体的立体结构，如下图所示。
10.4 箱体类零件读图实例
读图步骤：
1、读标题栏，概括了解零件
从标题栏了解零件的名称蜗轮箱体、 材料HT200、比例1:2、件数1等。该零 件是起支撑与包容作用。根据绘图比 例由图形的总体尺寸可估计零件的实 际大小比图形大一倍。
为了表达底部和顶部法兰的形状以及左、 右两个接管的方向和法兰Ⅱ上的通孔结构， 用两个互相平行剖切平面，得到了全剖视 的俯视图A-A。 表达左上方法兰Ⅴ的形状及其孔的位置， 采用了 C-C 剖视图，该图还表示出接管及 法兰的直径； 表达法兰Ⅱ的形状、孔的位置及接管的直 径，用单一斜剖面剖切，得到 E-E 斜剖视 图；
1、蜗轮减速器箱体的轴测图
10.1.2 箱体类零件的常见工艺结构
箱体类零件多为铸造件，具有许多铸 造工艺结构，如铸造圆角、铸件壁厚 拔模斜度。 箱体类体零件底面上的凹槽结构 铸件上的凸台和凹坑结构

机械制图-箱体类零件的表达与识读

机械制图-箱体类零件的表达与识读

l 6.测量螺距可用螺纹规，如下图 所示：
l 7.测量曲线和曲面可用以下方法：
l 拓印法：测量平面曲线的曲率半径时，可用纸拓 印其轮廓得到如实的平面曲线，然后判定该圆弧 的连接情况，用三点定心法确定其半径，如下图 所示：
l 铅丝法：测量回转面（母线为曲线）零件时，可 用铅丝沿母线弯成实形得到其母线实样，如下图 所示：
第10章 箱体类零件的表达与识读
10.1 箱体类零件的结构分析 10.2 箱体类零件的表达方法 10.3 箱体类零件的尺寸及技术要求 的标注 10.4 箱体类零件图读图实例
返回首页
知识目标
l ◎了解箱体类零件工艺结构的作用。 l ◎掌握箱体类零件常见的表达方法。 l ◎掌握箱体类零件的尺寸及技术要求的标注。 l ◎掌握零件测绘的方法和步骤。
2．其他视图的选择
l 主视图确定后,根据零件的具体情况, 合理、恰当地选择其他视图。
l 在完整、清晰地表达零件的内、外结 构形状的前提下，应尽量减少视图数 量。
齿轮泵体的轴测图
10.2.2 常见的箱体类零件的表达方法
l 1．齿轮泵体
l 确定主视图的投影方向及表达方法
l 了反映 体的主要特征，按照零件主 的 原 ，主 按工作位置安放，将底板放平，并以反 映其各组成部分形状特征及相对位置最明显的方 向作 主 的投影方向。
l 箱体的其余表面粗糙度是用不去除材料的 方法获得，或是毛坯面。
l 该箱体需要人工时效处理；铸造圆角为 R3~R5。
10.5 零件测绘
l 零件测绘就是根据实际零件画出它的图形, 测量出它的尺寸及制定出技术要求,为改造 和维修现有设备、仿造机器及配件或推广 先进技术创造条件，因此，测绘是工程技 术应用型人才必备的基本技能之一。

机械制图第10章 装配图

机械制图第10章 装配图

先画出需要编号零件的 指引线和横线，检查无重复、 无遗漏时，再统一填写序号。
10.4.2 明细栏
明细栏是部件全部零件的详细目录,表中填有零件的序 号、名称、数量、材料、附注及标准。 明细栏在标题栏的上方，当位置不够时可移一部分紧 接标题栏左边继续填写 。
注 意
明细栏中的零件序号应与装配图中的零 件编号一致，并且由下往上填写，因此，应 先编零件序号再填明细栏。
密度不同
方向相反
3. 沿零件结合面的剖切画法
沿轴承盖与轴承座 的结合面剖开，拆去 上面部分，以表达轴 瓦与轴承座的装配情 况。
拆去上盖
4. 假想画法 与本装配体有关但不属于本装配体的相邻零部件， 以及运动机件的极限位置，可用双点画线表示。
运动机件的极 限位置轮廓线 画双点画线。
5. 简化画法
垫圈厚度夸大画出
规格尺寸
装配尺寸
外形尺寸
安装尺寸
10.3.2
装配图的技术要求
在视图的下方应写出部件的技术要求，内容包括 部件的性能要求、运动精度以及装配、安装、检验、 包装、运输、使用时的要求和注意事项等。字号比尺 寸数字大1~2号
10.4 装配图的零部件序号、明细栏
10.4.1零部件序号的编排方法
※ 画黑点
细实线
2
1
粗实线
20 19 18
序号 零件名称 数量 材料 附注及标准
标题栏
10.5
装配结构合理性
在设计和绘制装配图的过程中，应该考虑到装配结构 的合理性，以保证机器和部件的性能，并给零件的加工和 装拆带来方便。 1. 轴肩处加工出退刀槽，或在孔的端面加工出倒角
零 件 无 法 定 位 轴 上 切 槽 孔 边 倒 角
零件的工艺结构，如倒角、 圆角、退刀槽等可不画。

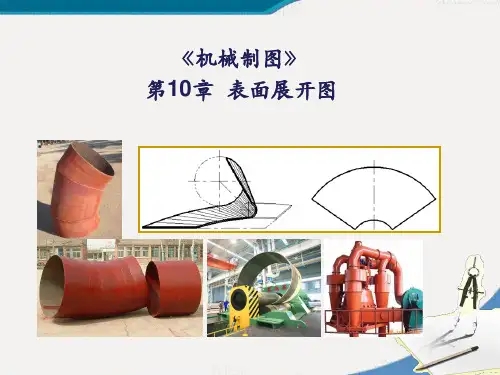

第10章 机械制图表面展开图

第10章 机械制图表面展开图

求作圆柱与圆台的相贯线
求相贯线的中间点
资讯
当改变圆球的半径，用上述方法便可求得相贯线上的若干中间点。
辅助球面的最大半径Rmax 等于O到两回转体轮廓素线交点中最远点a 的距离（因为再增大半径就没有交点了），从O 分别向两回转体轮廓 素线作垂线，最小球半径Rmin等于两垂线中较长的一条（若再减小半 径辅助球面便被该立体完全包住而没有交点了）。 连接各点完成作图，如图所示。
① 画出制件的视图(称为施工图)。
② 根据视图按1:1比例画出立体的展开图(称为放样图或放大样)。
③ 下料、成型。
④ 焊接或铆接。
资讯
通过放样制作的各种建材工业设备
(1) 球磨机
(2) 选粉机
通过放样制作的各种管接头
(3) 回转窑
资讯
1. 画出制件的视图
制件的施工图表达的是成品的形状，也是绘制展开图的依据。而展 开图则反映的是制件各表面的真实形状。
图10-9 斜口圆柱管的表面展开图
资讯
作图步骤： ① 将圆柱管的水平投影圆分成12等分，过各等分点在主视图 上作出素线。 ② 将圆柱底圆的展开长度π d也分成12等分，并过各等分点作 素线，在其上求得断点的位置。 ③ 光滑连接各断点，即得展开图。
图10-9 斜口圆柱管的表面展开图
资讯
多节圆柱弯管常用于通风、除尘的管道中。图10-10所示为五节 直角弯管，其展开图的作图分析如下。
球与回转体相交
资讯
[例] 如图所示，用辅助球面法求作圆柱与圆台的交线。 投影分析： 该两立体均为回转体，且轴线都与V面平行并相交，符合辅助球面法的 作图条件。 作图步骤： 两回转体轴线的交点O为辅助球的球心。
以O点为球心适当长度为半径作圆，该圆即为辅助球的V面投影。辅

工程制图(第四版)第10章 零件图-85页PPT文档资料

工程制图(第四版)第10章 零件图-85页PPT文档资料
键槽、销孔等。 表达方法：采用规定画法或如实绘出，再辅以尺寸标注。
3、工艺结构 为确保加工和装配质量而设计的微小结构。 表达方法：采用移出断面、局部放大图来表达。
常见的工艺结构有两大类： 铸造工艺结构和机械加工工艺结构
三、零件上常见的工艺结构
1.铸造圆角
为防止铸造砂型落砂，避免铸件冷却时产生裂纹，在
铸造表面相交处均应以圆角过渡。当两相交表面之一经过
切削加工，则应画尖角。
铸造圆角
缩孔
裂缝
加工后成尖角
2.起模斜度
为便于取模，铸件壁沿起模方向应设计出起模 斜度。斜度不大的结构，通常可按其小端尺寸简化 画出图形。
起模斜度
简化画图
3.壁厚均匀过渡
为避免铸件冷却时，由于冷却速度不一致而产生裂纹和 缩孔，在设计铸件时，其壁厚应尽量均匀一致，不同壁厚间 应均匀过渡。
aa12
b
c（f）
ed
a1、a2——粗糙度高度参数 代号及其数值（ μm ）； b——加工要求、镀覆、 表面处理或其它说明等； c——取样长度（mm）或 波纹度（ μm ）；
在上述三个符号的长边上均可加 一横线；用于标注有关参数和说明。
在上述三个符号上均可加一小圆， 表示所有表面具有相同的表面粗糙度 要求。
（3）分析零件的制造过程和加工方法、加工状态。
2、选择主视图 （1）选择零件的安放位置和投射方向 加工位置（对于加工位置多数不变）
安放位置
工作位置（对于加工位置多变而工作位置不变）
将零件旋转放正，按其自然位置安放（对于运动件）
投射方向：形状特征原则
（2）选择主视图的表达方法 要根据零件的内外形状的复杂程度以及是否对称来选择合适
第一节 零件的基本知识 第二节 零件图的基本知识 第三节 零件的视图选择 第四节 零件图的尺寸标注 第五节 零件图中的技术要求 第六节 读零件图

大学机械制图复习题资料练习题及答案解析

大学机械制图复习题资料练习题及答案解析

大学机械制图复习题资料练习题及答案为（易错题解析）-一、填空题（每空1分）第十章零件图练习题1. 允许尺寸变动的两个极限值称为极限尺寸。

2. 形状和位置公差简称为形位公差3. 主视图的投影方向应该能够反映零件的主要形状特征。

尺寸4. 配合有基孔制和基轴制两种基准制。

配合分成间隙配合、过渡配合和间隙配合三类。

5. 公差带是由标准公差和基本偏差两个要素组成。

基本偏差确定公差带位置，标准公差确定公差带大小。

6. 极限与配合在零件图上的标注，其中一种形式是在孔或轴的基本尺寸后面注出基本偏差代号和公差等级，这种形式用于大批量生产的零件图上。

第二种形式是在孔或轴的基本尺寸后面，注出偏差值，这种形式用于小批量或单件生产的零件图上。

第三种是在孔或轴的基本尺寸后面，既注出基本偏差代号和公差等级，又同时注出上、下偏差数值，这种形式用于产品转产较频繁的零件图上。

7. 形位公差的框格用细实线绘制，分成两格或多格。

8. 按作用不同，可将基准分为设计基准和工艺基准。

9. 基孔制的孔（基准孔）的基本偏差代号用 H 符号表示，其基本偏差值为下偏差0。

基轴制的轴（基准轴）的基本偏差代号用 h 符号表示，其基本偏差值为上偏差0。

10. 基本偏差是决定公差带相对零线位置的上偏差或下偏差。

11. 外螺纹的规定画法是：大径用粗实线表示；小径用细实线表示；终止线用粗实线表示。

12. 当被连接零件之一较厚，不允许被钻成通孔时，可采用螺柱连接。

13. 剖切平面通过轴和键的轴线或对称面，轴和键均按不剖形式画出，键的顶面和轮毂键槽的底面有间隙，应画两条线。

14. Tr40×14(P7)LH-8e-L的含义梯形螺纹，公称直径40，双线螺纹，螺距14mm，导程7mm，左旋，公差带代号8e，外螺纹，长旋合长度15. 模数大，齿距大，齿厚、齿高也随之增大，因而齿轮的承载能力增大。

16. 螺纹的旋向有左旋和右旋两种，工程上常用右旋螺纹。

17. 单个圆柱齿轮的剖视图中，当剖切平面通过齿轮的轴线时，轮齿一律按不剖绘制，齿根线画成粗实线。

机械制图装配图.ppt

机械制图装配图.ppt
(2) 根据零件图视图表达的要求，确定零件的视图表达方案。
(3) 根据选定的零件表达方案，画出零件工作图。 2、拆画零件图时要注意的问题： (1) 在装配图中允许不画的零件的工艺结构 如倒角、 圆角、 退刀槽等，在零件图中应全部画出。 (2) 零件的视图表达方案应根据零件的结构形状确定，而不 能盲目照抄装配图。要从零件的整体结构形状出发选择视图。
10
• 10
• 10
2）序号编写的顺序
零、部件序号应沿水平或垂直方向按顺时针（或逆时 针）方向顺次排列整齐，并尽可能均匀分布。
3）标准件、紧固件的编排
同一组紧固件可采用公共指引线（如图示）；
标准部件（如滚动轴承等）可看成一个部件，只编写
一个序号。
1
1
12 3
2
1 23
2
3
3
4）相同零部件的标注
装配图上所有零件都要编号。
2、分析视图
分析各视图的名称及投影方向，弄清剖视图、剖面图 的剖切位置，从而了解各视表达意图和重点。
3、分析装配关系、传动关系和工作原理
分析各条装配干线，弄清各零件间相互配合的要求，以 及零件间的定位、连接方式、密封等问题。再进一步搞 清运动零件与非运动零件的相对运动关系。
4、分析零件、读懂零件的结构形状
▪
11、越是没有本领的就越加自命不凡 。2021/6/22021/6/22021/6/2Jun-212- Jun-21
▪
12、越是无能的人，越喜欢挑剔别人 的错儿 。2021/6/22021/6/22021/6/2Wednesday, June 02, 2021
▪
13、知人者智，自知者明。胜人者有 力，自 胜者强 。2021/6/22021/6/22021/6/22021/6/26/2/2021

新国标第10章零件图

新国标第10章零件图
一、零件图的尺寸标注
零件图中标注的尺寸是加工和检验零件的重要依据。 1.零件图的尺寸基准
➢ 特征原则——能充分反映零件的结构形状特征。 ➢ 工作位置原则——反映零件在机器或部件中工作时的位置。 ➢ 加工位置原则——零件在主要工序中加工时的位置。
新国标第10章零件图
第10章 零件图
A
A
该轴类零件是以加工位
置和轴线方向的结构特征选
该摇杆是以结构形状特征
择主视图的。
和工作位置选择主视图。
章 零 件 图

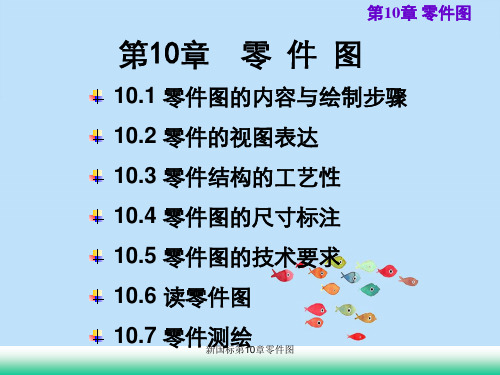

10.1 零件图的内容与绘制步骤 10.2 零件的视图表达 10.3 零件结构的工艺性 10.4 零件图的尺寸标注 10.5 零件图的技术要求 10.6 读零件图 10.7 零件测绘
新国标第10章零件图
第10章 零件图
§10.1 零件图的内容与绘制步骤
零件—— 组成机器的最小单元称为零件。 根据零件的作用及其结构,通常分为以下几类： 轴套类 盘盖类 叉架类 箱体类
❖ 填写技术要求，包括各种代号及文字说明。
❖ 填写标题栏。
新国标第10章零件图
第10章 零件图
§10.2 零件的视图表达
一、分析零件结构形状
分析几何形体、结构，要分清主要、次要形体；了解 其功用及加工方法，以便确切地表达零件的结构形状，反 映零件的设计和工艺要求。
二、零件主视图的选择 选择主视图的原则
第10章 零件图
为了便于铸件造型时拔模，防止铁水冲坏转角处、冷 却时产生缩孔和裂缝，将铸件的转角处制成圆角，这种圆 角称为铸造圆角。
铸造圆角
缩孔
加工后 成尖角
裂缝
铸造圆角半径一般取壁厚0.2~0.4倍，尺 寸在技术要求中统一注明。在图上一般不标 注铸造圆角，常常集中注写在技术要求中。
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
❖ 对尚未表达清楚的局部形状和细小结构，补充必要的局部视图和局部放大图。
❖ 能采用省略、简化方法表达的要尽量采用省略和简化方法表达。
【典型零件的表达方法】 １．轴类零件视图选择案例
２．盘盖类零件的视图选择案例
３．叉架类零件的视图选择案例
叉架类零件的结构形状一般比较复杂，主视图的选择要能够反映零件的形状 特征，其他视图要配合主视图，在主视图没有表达清楚的结构上采用移出剖面、 局部视图和斜视图等。
括零件名称、材料、数量、比例、图的编号以及 设计、描图、绘图、审核人员的签名等。
零件图作用和内容案例
§10-2 零件图的视图选择
【用途和结构分析】明确零件的用途、结构和加工工艺
【主视图的选择原则】
❖ 形状特征最明显 主视图要能将组成零件的各形体之间的相互位置和主要形体的 形状、结构表达的最清楚。
【零件图的内容】
（1）一组视图 在零件图中须用一组视图来表达零件的形状和结构，应根据零 件的结构 特点选择适当的剖视、剖面、局面放大等表达方法，用最简明的 方法将零件的形状、结 构表达出来。
（2）完整的尺寸 零件图上的尺寸不仅要标注的完整、清晰，而且还要注得合 理，能够 满足设计意图，适宜于制造生产，便于检验。
第一讲 零件图内容和表达方法
【知识要点】 (1) 零件图的作用和内容 (2) 零件图的视图选择原则 (3) 典型零件的表达方法及尺寸标注 (4) 常见零件的工艺结构 【教学方法】轴类零件和盘零件的测绘已经在上一章中作了介绍，本章重点介绍 支架、箱体类零件的表达方法和尺寸标注，在讲解典型零件的表达方法和尺寸标 注时要结合作业绘制的模型研究，利用课件和模型先让同学自己分析表达方法， 然后结合同学的答案进行分析。 【课前准备】准备轴、支架、轮盘、箱体类零件各一个，准备好作业测绘的轮盘 或叉、架类模型和图纸，作业模型要和齿轮拉开距离。
长度方向 辅助基准
长度尺寸基准
高度尺寸基准 长度尺寸基准
宽度尺寸基准
箱体
制图图 审核核
材料料 HT150 比例例 1:1 数量量 1 图号号
(校名)
【小结】尺寸标注应注意的问题
零件上的重要尺寸必须直接注出，以保证设计要求。如零件上反 映零件所属机器（或）部件规格性能的尺寸、零件间的配合尺寸、 有装配要求的尺寸以及保证机器（或部件）正确安装的尺寸等， 都应直接注。
（3）技术要求 零件图上的技术要求包括表面粗糙度、尺寸极限与配合、表面形 状公差 和位置公差、表面处理、热处理、检验等要求,零件制造后要满足这 些要求才能算是合格 产品.
（4） 标题栏 对于标题栏的格式，国家标准GB/T10609.1-1989已作了统一规定， 本书第 一章已作介绍，使用中应尽量采用标准推荐的标题栏格式。零件 图标题栏的内容一般包
【教学建议】零件的结构工艺内容较多，选常用的讲即可。
１．尺寸基准
零件在设计、制造和检验时，计量尺寸的起点称为基准。根据基准的作用不同， 分为设计基准、工艺基准、测量基准等。 设计基准——设计时确定零件表面在机器中的位置所依据的点、线、面，称为设计 基准。 工艺基准——加工制造时，确定零件在机床或夹具中的位置所依据的点、线、面， 称为工艺基准。 测量基准——测量某些尺寸时，确定零件在量具中的位置所依据的点、线、面，称 为测量基准。
§10-1 零件图的作用和内容
【零件图的作用】任何机器(或部件)都是由若干零件组成的。设计机器（或部件）时，首 先根据工作原理绘制装配草图，然后根据装配草图整理成装配图，再根据装配图绘制零件 图。制造机器时，先按零件图生产出全部零件，再按装配图将零件装配成部件或机器。所 以，零件图和装配图是生产中的重要技术文件。 零件图是设计部门提交给生产部门的重要 技术文件。它不仅反映了设计者的设计意图，而且表达了零件的各种技术要求，如尺寸精 度、表面粗糙度等。工艺部门要根据零件图进行毛坯制造、工艺规程、工艺装备、等设计， 所以，零件图是制造和检验零件的重要依据。
【教学建议】教材中的主视图局部剖的范围可再大些。
４．箱体类零件的视图表达案例
箱体类零件的结构一般均比较复杂，多采用铸造，工作表面采用铣削或刨，箱体 上的孔系多采用钻、扩、铰、镗。所以，主视图可采用工作位置或主要表面的加工位 置，表达方法可采用全剖视图、阶梯剖视图、局部剖视图等。
§10-3 零件图的尺寸标注
尺寸标注要尽可能符合工艺要求。如下图所示的轴承盖的半圆孔是 和轴承座配合在一起加工的，所以要标注直径。半圆键的键槽也要 标注直径，以便于选择铣刀。铣平键键槽时，键槽深要以素线为基 准。
毛坯面尺寸标注
尺寸标注要符合工艺要求
§10-4 零件上的常见工艺结构及画法 1．铸件工艺结构
铸件各部分的壁厚应尽量均匀，在不同壁厚处应使厚壁和薄壁逐渐过 渡，以免在铸造时在冷却过程中形成热节，产生缩孔。铸件上两表面相交 处应做成圆角。
２．尺寸配置的形式
【补充案例】轴类零件图的尺寸标柱 其余
与件10配作
技术要求 表面淬火40至50HRC (40处除外)
蜗轮轴
比例 1:1 (图号）
数量
材料 Q235A
制图 (签名) (日期) 审核 (签名) (日期)
(校名)
Hale Waihona Puke 按加工工序标柱尺寸轴类零件的加工工序
【补充案例】箱体类零件的尺寸标注
❖ 以加工位置为主视图 按照零件在主要加工工序中的装夹位置选取主视图，是为 了加工制造者看图方便。
❖ 以工作位置作为主视图 按工作位置选取主视图，容易想象零件在机器或部件中 的作用。 【其它视图的选择原则 】
❖ 每个视图都有明确的表达重点，各个视图互相配合、互相补充，表达内容不应重 复。
❖ 根据零件的内部结构选择恰当的剖视图和剖面图。选择剖视图和剖面图时，一定 要明确剖视或剖面图的意义，不要为剖视而剖视。
标注铸件（或锻件）毛坯面的尺寸时，如在同一个方向上有若干 个毛坯表面，一般只能有一个毛坯面与加工面有联系尺寸，而其它 毛坯面则要以该毛坯面为基准进行标注，如下图所示。这是因为毛 坯面制造误差较大，如果有多个毛坯面以统一的基准进行标注，则 加工该基准时，往往不能同时保证达到这些尺寸要求。
要尽可能根据机械加工工序配置尺寸，以便于加工和测量。
