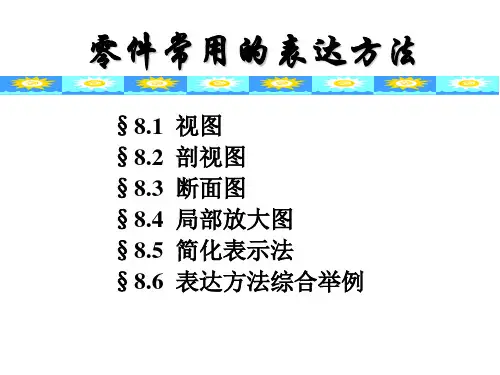

机械制图-零件常用的表达方法
在机械制图中,准确地表达零件的形状和尺寸非常重要。
为了实现
这个目标,机械工程师们使用了一系列常用的表达方法。
本文将介绍
一些常见的表达方法,以帮助读者更好地理解机械制图中零件的表达
方式。
1. 正交投影
正交投影是机械制图中最基本的表达方法之一。
它使用垂直于投影
面的投影线将物体的各个面投影到平面上。
常见的正交投影有三个视图:主视图、左视图和顶视图。
主视图显示物体的正面,左视图显示
物体的左侧,顶视图显示物体的上方。
在正交投影中,我们使用不同的线条类型和标记来表示不同的特征。
例如,实线用来表示物体的轮廓线,虚线用来表示物体的隐藏轮廓线,
圆点线用来表示物体的投影线。
此外,我们还可以使用箭头标记来表示额外的尺寸信息。
2. 剖视图
剖视图是一种将物体切割开来显示内部结构的表达方法。
它可以帮助人们更好地理解复杂零件的内部构造。
剖视图通常通过在相应的截面上用切割线来实现。
切割线由符号。
机械制图:常用机械零件标注规范引言在机械工程领域,机械制图是非常重要的一项技能。
为了确保不同制造商或工程师之间的交流和理解,有必要遵循一套标准化的机械零件标注规范。
本文将介绍常用的机械零件标注规范,以便读者能够准确理解和绘制机械制图。
常用的机械零件标注符号1.直径:使用字母"D"表示,并在其上方写上具体数值。
例如:D10表示直径为10mm。
2.长度:使用字母"L"表示,并在其下方写上具体数值。
例如:L50表示长度为50mm。
3.深度/高度:使用字母"H"表示,并在其右侧写上具体数值。
例如:H20表示深度或高度为20mm。
4.角度:使用字母"θ"表示,并在其左侧写上具体数值。
例如:θ45°表示角度为45°。
5.弯曲半径:使用字母"R"表示,并在其右侧写上具体数值。
例如:R5表示弯曲半径为5mm。
标注示例直线在机械制图中,直线标注通常使用起点和终点的坐标,并以直线上方的箭头指向终点。
例如:A(0, 0) -> B(100, 50)圆形零件对于圆形零件,需要准确标注其直径。
通常将字母"D"放在圆心,上方写上具体数值。
例如:D10-------------弯曲半径弯曲部分的标注需要明确表达出半径大小。
通常在弯曲处放置字母"R",并在右侧写上具体数值。
例如:R5_______________||角度角度的标注用于表示两条直线或者曲线之间的夹角。
通常使用字母"θ"表示,并在左侧写上具体数值。
例如:θ45°-----//长度、深度和高度对于长度、深度和高度的标注,通常使用字母"L"或"H"表示,并在下方或右侧写上具体数值。
结论本文简要介绍了机械制图中常用的零件标注规范,包括直径、长度、深度/高度、角度和弯曲半径等符号的使用。
机械制图图样表示法1. 引言机械制图是机械工程中非常重要的一环,是进行机械设计、制造和加工的基础。
在机械制图过程中,图样表示是一种重要的交流工具,能够准确传达设计意图,并作为制造和加工的参考。
本文将介绍机械制图中常用的图样表示法,包括常见的线型、符号和尺寸标注等内容,并对其应用进行说明。
2. 图样表示基础图样表示是通过在纸上或计算机屏幕上绘制线条、符号和文字等元素来表达设计意图的过程。
在机械制图中,常用的线型有实线、虚线、点线和粗实线等,用于表示不同的物体或特征。
符号在机械制图中起到标记的作用,用于表示特定的物理或功能性元素。
常见的符号包括圆、长方形、箭头等,用于表示轴、孔、切割和焊接等。
尺寸标注是机械制图中非常重要的环节,用于规定零件的几何尺寸。
尺寸标注通常使用箭头和数字表示,以标明零件各个方向的尺寸。
3. 常见图样表示法3.1 线型在机械制图中,常用的线型有实线、虚线、点线和粗实线等。
实线用于表示实体物体或实际物理特征,虚线用于表示隐藏或不可见的物体或特征,点线用于表示给定的尺寸或长度,粗实线用于表示切割或焊接等特殊情况。
以下是常见线型的示例:•实线: 实线用于表示实际物体和特征。
例如,机床的外形通常用实线表示。
•虚线: 虚线用于表示隐藏或不可见的物体或特征。
例如,在机械装配图中,虚线用于表示零件之间的连接。
•点线: 点线用于表示给定的尺寸或长度。
例如,在零件图中,点线用于表示孔的直径或长度。
•粗实线: 粗实线用于表示切割或焊接等特殊情况。
例如,在焊接装配图中,粗实线用于表示焊接的地方。
3.2 符号在机械制图中,符号用于标记特定的物理或功能性元素。
不同的符号代表着不同的物体或特征。
以下是一些常见的机械制图符号示例:•圆: 圆通常用于代表轴的位置或孔的位置。
例如,在轴的图样中,一个圆代表轴的截面。
•长方形: 长方形通常用于代表零件的外形。
例如,在零件图样中,一个长方形代表零件的轮廓。
•箭头: 箭头通常用于表示方向。
机械制图的表达方法机械图样主要通过基本视图、剖视图、断面图和局部放大图进行表达,本节主要介绍基本视图的相关知识,剖视图和断面图的相关知识将在后面章节中进行详细介绍。
基本视图形成原理机械图样用一组视图,并采用适当的投影法表示机械零件内外结构形状。
视图是按正投影法(即机件向投影面投影)得到的图形,视图的绘制必须符合投影规律。
机件向投影面投影时,观察者、机件与投影面三者之间有两种相对位置:机件位于投影面和观察者之间时称为第一角投影法;投影面位于机件与观察者之间时称为第三角投影法。
我国国家标准规定采用第一角投影法。
基本视图是机械图样中最基本的图形,它是将物体放在三投影面体系中,分别向3个投影面作投射所得到的图形,即主视图、俯视图、左视图,如图8-2所示。
图8-2 三视图形成原理示意图基本视图的投影原则当机件的结构十分复杂时,使用三视图来表达机件就十分困难。
国标规定,在原有的三个投影面上增加3个投影面,使得整体6个投影面形成一个正六面体,它们分别是:右视图、主视图、左视图、后视图、仰视图和俯视图,各视图展开后都要遵循长对正、高平齐、宽相等的投影原则。
主视图:由前向后投影的是主视图。
俯视图:由上下投影的是俯视图。
左视图:由左向右投影的是左视图。
右视图:由右向左投影的是右视图。
-206-仰视图:由下向上投影的是仰视图。
后视图:由后向前投影的是后视图。
主视图的选择主视图是表达零件形状最重要的视图,其选择是否合理将直接影响其他视图的选择和看图是否方便,甚至影响到画图时图幅的合理利用。
一般来说,零件主视图的选择应满足【合理位置】和【形状特征】两个基本原则。
所谓【合理位置】通常是指零件的加工位置和工作位置;【形状特征】原则就是将最能反映零件形状特征的方向作为主视图的投影方向,即主视图要较多地反映零件各部分的形状及它们之间的相对位置,以满足清晰表达零件的要求。
其他视图的选择一般来讲,仅用一个主视图是不能完整反映零件的结构形状的,必须选择其他视图,包括剖视图、断面图和局部放大图等。
大学机械制图复习题资料练习题及答案为(易错题解析)-一、填空题(每空1分)第十章零件图练习题1. 允许尺寸变动的两个极限值称为极限尺寸。
2. 形状和位置公差简称为形位公差3. 主视图的投影方向应该能够反映零件的主要形状特征。
尺寸4. 配合有基孔制和基轴制两种基准制。
配合分成间隙配合、过渡配合和间隙配合三类。
5. 公差带是由标准公差和基本偏差两个要素组成。
基本偏差确定公差带位置,标准公差确定公差带大小。
6. 极限与配合在零件图上的标注,其中一种形式是在孔或轴的基本尺寸后面注出基本偏差代号和公差等级,这种形式用于大批量生产的零件图上。
第二种形式是在孔或轴的基本尺寸后面,注出偏差值,这种形式用于小批量或单件生产的零件图上。
第三种是在孔或轴的基本尺寸后面,既注出基本偏差代号和公差等级,又同时注出上、下偏差数值,这种形式用于产品转产较频繁的零件图上。
7. 形位公差的框格用细实线绘制,分成两格或多格。
8. 按作用不同,可将基准分为设计基准和工艺基准。
9. 基孔制的孔(基准孔)的基本偏差代号用 H 符号表示,其基本偏差值为下偏差0。
基轴制的轴(基准轴)的基本偏差代号用 h 符号表示,其基本偏差值为上偏差0。
10. 基本偏差是决定公差带相对零线位置的上偏差或下偏差。
11. 外螺纹的规定画法是:大径用粗实线表示;小径用细实线表示;终止线用粗实线表示。
12. 当被连接零件之一较厚,不允许被钻成通孔时,可采用螺柱连接。
13. 剖切平面通过轴和键的轴线或对称面,轴和键均按不剖形式画出,键的顶面和轮毂键槽的底面有间隙,应画两条线。
14. Tr40×14(P7)LH-8e-L的含义梯形螺纹,公称直径40,双线螺纹,螺距14mm,导程7mm,左旋,公差带代号8e,外螺纹,长旋合长度15. 模数大,齿距大,齿厚、齿高也随之增大,因而齿轮的承载能力增大。
16. 螺纹的旋向有左旋和右旋两种,工程上常用右旋螺纹。
17. 单个圆柱齿轮的剖视图中,当剖切平面通过齿轮的轴线时,轮齿一律按不剖绘制,齿根线画成粗实线。
