大学电路第五版知识总结

电路第五版引言《电路第五版》是一本经典的电路学教材，旨在帮助读者理解电路基本概念和分析方法。

本文档将对该书进行综合介绍，并概括其主要内容。

第一章：电路基础本章主要介绍了电路的基础知识，包括电路和电路元件的定义、电流、电压和功率的关系等。

通过这一章的学习，读者可以建立起对电路基本概念的理解，为后续章节的学习打下基础。

第二章：电阻电路本章介绍了电阻电路的基本概念和分析方法。

重点讲解了欧姆定律、串联电阻、并联电阻以及电阻网络等内容。

通过对电阻电路的学习，读者可以了解到电阻在电路中的作用以及电阻的串并联组合。

第三章：电容电路本章介绍了电容电路的基本概念和分析方法。

讲解了电容器的构造和性质，以及电容电路中的充放电过程、串联电容和并联电容等内容。

通过对电容电路的学习，读者可以掌握电容器的基本原理和在电路中的应用。

第四章：电感电路本章介绍了电感电路的基本概念和分析方法。

讲解了电感器的结构和特性，以及电感电路中的自感、互感、串联电感和并联电感等内容。

通过对电感电路的学习，读者可以了解电感器的基本原理和在电路中的应用。

第五章：交流电路本章介绍了交流电路的基本概念和分析方法。

讲解了交流电路中的正弦波、交流电压与电流的表示以及交流电路的频率响应等内容。

通过对交流电路的学习，读者可以理解交流电路的特点和分析方法。

第六章：放大器本章介绍了放大器的基本原理和分类，以及放大器的增益、输入阻抗和输出阻抗等性能指标。

同时，还介绍了常见的放大器电路，如共射放大器、共源放大器等。

通过对放大器的学习，读者可以了解放大器的基本工作原理和应用。

第七章：滤波器本章介绍了滤波器的基本概念和分类，以及滤波器的频率响应和滤波器的设计方法等内容。

讲解了低通滤波器、高通滤波器、带通滤波器和带阻滤波器等常见滤波器的原理和特点。

通过对滤波器的学习，读者可以掌握滤波器的基本原理和设计方法。

第八章：二极管和功率器件本章介绍了二极管和功率器件的基本原理和特点。

电路复习提纲第一章、电路的模型和电路的定律1、参考方向的定义；2、关联参考方向的定义；3、电路元件吸收功率和发出功率的判断；4、理想电压源和理想电流源的电路符号及特性；5、受控源的分类、符号及特性；6、基尔霍夫定律（KCL、KVL）。

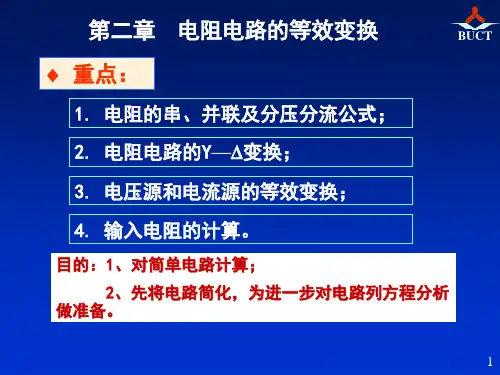

第二章、电阻电路的等效变换1、理解等效电路的概念；2、会求电阻的串并联电路的等效电阻；3、电阻的Y形连接和△连接的等效变换（R△=3R Y）；4、电压源和电流源的等效变换。

第三章、电阻电路的一般分析1、支路电流法；2、回路电流法；3、结点电压法；4、电路中KCL和KVL的独立方程数的判断。

第四章、电路定理1、叠加定理；2、戴维宁定理及诺顿定理。

第五章、含有运算放大器的电阻电路1、理想放大器的处理方法（理解“虚短”和“虚断”的概念，并会利用“虚短”和“虚断”分析和解决问题）；2、含有理想运算放大器的电路分析。

第六章、储能元件1、熟记电容、电感元件的VCR微积分关系式；2、会求电容（电感）元件的串联、并联等效电容（电感）。

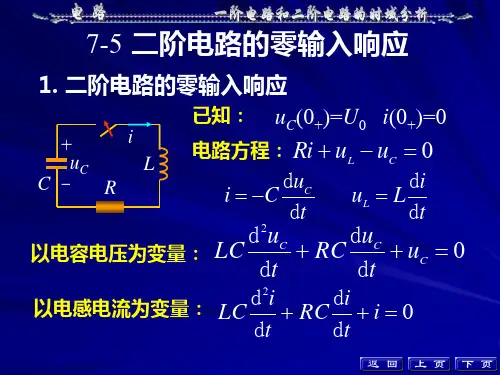

第七章、一阶电路和二阶电路的时域分析1、会列写动态电路的微分方程；2、掌握换路定理及初始条件的确定；3、会用三要素法求解一阶电路的零输入响应、零状态响应及全响应。

第八章、相量法1、正弦量的表示方法及相位差；2、正弦量的相量表示法；3、掌握电路定理的相量表达式，并会用相量法求解正弦稳态电路的稳态响应。

第九章、正弦稳态电路的分析1、知道阻抗和导纳的概念及相互之间的等效变换；2、会从阻抗或导纳的表达式中判断电路的性质（阻性、容性、感性）；3、正弦稳态电路的分析。

第十章、含有耦合电感的电路1、耦合电感的T型去耦等效；2、理想变压器的条件及含有理想变压器电路的计算。

第十一章、电路的频率响应1、网络函数的定义并会计算电路系统的网络函数；2、串、并联电路谐振的概念及发生谐振的条件。

电路.邱关源-第五版-学习笔记邱关源的《电路》一书是电路分析的经典教材，深受广大电子工程师和电学爱好者的喜爱。

本文将对该书的第五版进行学习笔记，主要介绍其内容与思维框架。

一、基础概念与基本定律电路是由电源、电阻、电容、电感等元件组成，其本质是电子运动的场所。

在分析电路之前，需要掌握一些基础概念和基本定律。

1. 电量：电荷的多少，量纲为C（库仑）。

2. 电压：电荷在两点之间的势能差，量纲为V（伏特）。

3. 电流：单位时间内通过导体截面的电荷量，量纲为A（安培）。

4. 电阻：阻碍电流通过的物质特性，单位是欧姆（Ω）。

5. 电功率：电源对电路的能量供给速率，量纲为W（瓦特）。

上述概念可以通过欧姆定律、基尔霍夫定律、毕奥-萨伐尔定律等基本定律来描述，这些定律是电路分析的基本工具。

在学习电路分析时，要灵活应用这些定律，找到问题的本质，解决实际问题。

二、电路简化在具体分析电路之前，通常会先对电路进行简化，以便更好地理解和分析其特性。

1. 串联和并联：将电阻串联和并联，可以得到等效电阻，从而简化电路。

2. 戴维南定理和诺顿定理：利用戴维南定理和诺顿定理，可以将复杂的电路转化为等效电源和等效电阻，从而更容易进行分析。

3. 负反馈：在电路中引入负反馈，可以使电路的输出对输入更为稳定，减小非线性失真和频率响应不平坦等问题。

三、交流电路分析交流电路是电路分析的重要内容之一，涉及到复数和相角等概念。

1. 复数：复数具有实部和虚部，可以表示电流和电压的振幅和相位差等信息。

在交流电路中，通常使用复数来描述振幅和相位的变化。

2. 相角：相角指电流和电压之间的相位差，表示电路中电流和电压的时序关系。

在交流电路中，需要经常考虑相角对电流和电压的影响。

3. 各种频率响应：交流电路分析涉及到各种频率响应，包括低通滤波器、带通滤波器、高通滤波器等。

这些滤波器可以通过传递函数和频率响应等参数来进行描述。

四、特定电路分析除了基础概念、基本定律和电路简化之外，电路分析还涉及到很多特定的电路分析问题，例如：1. 放大器分析：放大器通常用来放大电压、电流或功率等信号。

第一章1、KCL 、KVL 基尔霍夫定律2、受控电源 CCCS 、CCVS 、VCVS 、VCCS第二章1、电阻电路的等效变换电阻的Y 行联接与△形联接的等效变换R1、R2、R3为星形联接的三个电阻，R12、R13、R23为△形联接的三个电阻 公式： 形电阻之和形相邻电阻的乘积形电阻∆∆=Y 形不相邻电阻形电阻两两乘积之和形电阻Y Y =∆ 如： 31231231121R R R R R R ++⨯= 331322112R R R R R R R R ++= 2、电压源、电流源的串并联电压源串联，电流源并联可以合成为一个激励为其加和的电压源或电流源； 只有激励电压相等且极性一致的电压源才允许并联，否则违背KVL ； 只有激励电流相等且方向一致的电流源才允许串联，否则违背KCL 。

第三章1、KCL 独立方程数：n-1 ；KVL 独立方程数： b-n+1其中，（n 为节点数，b 为分支数）2、支路分流法，网孔电流法，回路电流法；节点电压法3、电压源电阻很小，电导很大；电流源电阻很大，电导很小；第四章1、叠加定理：在线性电阻电路中，某处电压或电流都是电路中各个独立电源单独作用时，在该处分别产生的电压或电流的叠加2、齐性定理：线性电路中，当所有的激励（电压源或电流源）都同时增大或缩小K 倍时，响应（电压或电流）也将同样增大或缩小K 倍3、替代定理：4、戴维宁定理：一个含独立电源、线性电阻和受控源的一端口，对外电路来说，可以用一个电压源和电阻的串联组合等效替代，此电压源的激励电压等于一端口的开路电压，电阻等于一端口内全部独立电源置零后的输入电阻；诺顿定理：一个含独立电源、线性电阻和受控源的一端口，对外电路来说，可以用一个电流源和电阻的并联组合等效置换，电流源的激励电流等于一端口的短路电流，电阻等于一端口中全部独立源置零后的输入电阻。

5、最大功率传输定理：eq24R U P OC LMAX ， 负载电阻RL=含源一端口的输入电阻Req 第五章。

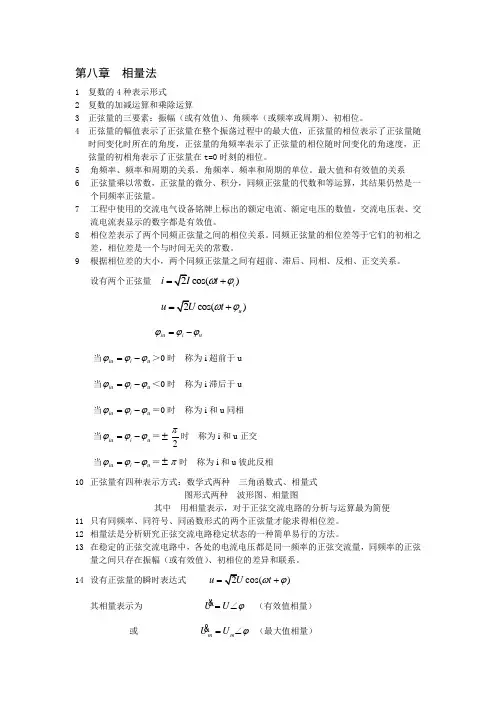

第八章 相量法1 复数的4种表示形式2 复数的加减运算和乘除运算3 正弦量的三要素：振幅（或有效值）、角频率（或频率或周期）、初相位。

4 正弦量的幅值表示了正弦量在整个振荡过程中的最大值，正弦量的相位表示了正弦量随时间变化时所在的角度，正弦量的角频率表示了正弦量的相位随时间变化的角速度，正 弦量的初相角表示了正弦量在t=0时刻的相位。

5 角频率、频率和周期的关系。

角频率、频率和周期的单位。

最大值和有效值的关系6 正弦量乘以常数，正弦量的微分、积分，同频正弦量的代数和等运算，其结果仍然是一个同频率正弦量。

7 工程中使用的交流电气设备铭牌上标出的额定电流、额定电压的数值，交流电压表、交流电流表显示的数字都是有效值。

8 相位差表示了两个同频正弦量之间的相位关系。

同频正弦量的相位差等于它们的初相之差，相位差是一个与时间无关的常数。

9 根据相位差的大小，两个同频正弦量之间有超前、滞后、同相、反相、正交关系。

设有两个正弦量 cos()i i t ωϕ=+cos()u u t ωϕ=+iu i u ϕϕϕ=-当iu i u ϕϕϕ=-＞0时 称为i 超前于u 当iu i u ϕϕϕ=-＜0时 称为i 滞后于u 当iu i u ϕϕϕ=-＝0时 称为i 和u 同相 当iu i u ϕϕϕ=-＝±2π时 称为i 和u 正交 当iu i u ϕϕϕ=-＝±π时 称为i 和u 彼此反相10 正弦量有四种表示方式：数学式两种 三角函数式、相量式 图形式两种 波形图、相量图其中 用相量表示，对于正弦交流电路的分析与运算最为简便 11 只有同频率、同符号、同函数形式的两个正弦量才能求得相位差。

12 相量法是分析研究正弦交流电路稳定状态的一种简单易行的方法。

13 在稳定的正弦交流电路中，各处的电流电压都是同一频率的正弦交流量，同频率的正弦量之间只存在振幅（或有效值）、初相位的差异和联系。

14 设有正弦量的瞬时表达式 cos()u t ωϕ+其相量表示为 UU ϕ=∠ （有效值相量） 或 m mU U ϕ=∠ （最大值相量）15 稳定的正弦交流电路中，各正弦量都是同一频率的正弦量。

电路第五版知识点总结电路第五版知识点总结电路：由金属导线和电气、电子部件组成的导电回路，称为电路。

在电路输入端加上电源使输入端产生电势差，为大家分享了关于电路的知识点总结，一起来看看吧！电路⒈电路由电源、电键、用电器、导线等元件组成。

要使电路中有持续电流，电路中必须有电源，且电路应闭合的。

电路有通路、断路（开路）、电源和用电器短路等现象。

⒉容易导电的物质叫导体。

如金属、酸、碱、盐的水溶液。

不容易导电的物质叫绝缘体。

如木头、玻璃等。

绝缘体在一定条件下可以转化为导体。

⒊串、并联电路的识别：串联：电流不分叉，并联：电流有分叉。

上面对物理中电路知识点的内容讲解学习，相信同学们已经能很好的掌握了吧，希望给同学们的学习提供很好的帮助。

初中物理元电荷知识点总结关于物理中元电荷的知识点的学习，我们做下面的讲解，大家认真学习下面的知识哦。

元电荷1、原子是由位于中心的带正电的原子核和核外带负电的电子组成；2、把最小的电荷叫元电荷(一个电子所带电荷)用e表示；e=1.60×10-19C；4、在通常情况下，原子核所带正电荷与核外电子总共所带负电荷在数量上相等，整个原子呈中性；相信通过上面对物理中元电荷知识点的内容讲解学习，同学们都已经很好的掌握了吧，希望同学们在考试中取得优异成绩哦。

初中物理电能知识点总结同学们对物理中电能的知识点还熟悉吧，下面我们来做一定的讲解学习哦，希望大家认真学习下面讲解的知识。

电能⒈电功W：电流所做的功叫电功。

电流作功过程就是电能转化为其它形式的能。

公式：W＝UQ W＝UIt=U2t/R=I2Rt W＝Pt 单位：W焦 U伏特I安培 t秒 Q库 P瓦特⒉电功率P：电流在单位时间内所作的电功，表示电流作功的快慢。

公式：P＝W/t P＝UI (P＝U2/R P＝I2R) 单位：W焦 U伏特 I安培 t秒 Q库 P瓦特⒊电能表（瓦时计）：测量用电器消耗电能的仪表。

1度电＝1千瓦时＝1000瓦×3600秒=3.6×106焦耳例：1度电可使二只“220V、40W”电灯工作几小时？解t＝W/P＝1千瓦时/（2×40瓦）＝1000瓦时/80瓦=12.5小时上面对物理中电能知识点的'内容讲解学习，相信同学们已经能很好的掌握了吧，希望给同学们的学习提供很好的帮助。

大一电路第五版知识点总结电路是电子工程中的基础知识，无论从理论还是实际应用来看都具有重要地位。

而大学一年级的电路课程通常都是从基础的直流电路开始，其中最经典的教材之一就是《大一电路第五版》。

下面将对该教材中的知识点进行总结，以帮助大家更好地理解和掌握相关内容。

第一章：电路基本概念- 电路的定义和分类- 电流、电压和电阻的关系- 基尔霍夫定律- 电路中的功率和能量第二章：电阻电路- 串联电路与并联电路- 电阻的焦耳热和功率损耗- 电阻与电压、电流的关系- 电压分压与电流分流定律第三章：戴维南和诺顿定理- 戴维南定理的原理及应用- 诺顿定理的原理及应用- 戴维南和诺顿的转换关系- 电源的内阻对电路的影响第四章：交流电路- 交流电的基本概念- 正弦波的特性与表示方法- 交流电压和电流的关系- 正弦波电压的峰值、有效值和平均值第五章：电容电路- 电容的基本概念与特性- 并联电容与串联电容- 电容的充放电过程- 电容在交流电路中的应用第六章：电感电路- 电感的基本概念与特性- 电感的串联与并联- 电感的应用- 电感在交流电路中的作用第七章：交流电路的复数表示- 复数的基本概念与表示方法- 复数运算及其在交流电路中的应用- 阻抗、电流和电压的复数表示- 交流电路中的功率计算第八章：交流电路的幅频特性与相频特性- 幅频特性的概念与表示方法- 相频特性的概念与表示方法- 电路中的共模抑制比和相位差- 交流电路中的滤波器设计第九章：放大电路- 放大器的基本概念与分类- 放大电路中的电压放大与功率放大- 放大器的频带特性与增益稳定性- 放大器的线性区和失真区以上只是《大一电路第五版》教材中的一部分知识点总结，更多的内容需要读者结合教材来进一步学习和理解。

掌握这些基本的电路知识，对于理解电子工程的其他高级课程和实际应用都具有重要的帮助作用。

希望本总结能为大家提供一定的指导，并能够帮助大家更好地学习和掌握电路的相关知识。

邱关源《电路》第五版学习总结第一章1、KCL 、KVL 基尔霍夫定律2、受控电源 CCCS 、CCVS 、VCVS 、VCCS第二章1、电阻电路的等效变换电阻的Y 行联接与△形联接的等效变换R1、R2、R3为星形联接的三个电阻，R12、R13、R23为△形联接的三个电阻 公式： 形电阻之和形相邻电阻的乘积形电阻∆∆=Y 形不相邻电阻形电阻两两乘积之和形电阻Y Y =∆ 如： 31231231121R R R R R R ++⨯= 331322112R R R R R R R R ++= 2、电压源、电流源的串并联电压源串联，电流源并联可以合成为一个激励为其加和的电压源或电流源；只有激励电压相等且极性一致的电压源才允许并联，否则违背KVL ；只有激励电流相等且方向一致的电流源才允许串联，否则违背KCL 。

第三章1、KCL 独立方程数：n-1 ；KVL 独立方程数： b-n+1其中，（n 为节点数，b 为分支数）2、支路分流法，网孔电流法，回路电流法；节点电压法3、电压源电阻很小，电导很大；电流源电阻很大，电导很小；第四章1、叠加定理：在线性电阻电路中，某处电压或电流都是电路中各个独立电源单独作用时，在该处分别产生的电压或电流的叠加2、齐性定理：线性电路中，当所有的激励（电压源或电流源）都同时增大或缩小K 倍时，响应（电压或电流）也将同样增大或缩小K 倍3、替代定理：4、戴维宁定理：一个含独立电源、线性电阻和受控源的一端口，对外电路来说，可以用一个电压源和电阻的串联组合等效替代，此电压源的激励电压等于一端口的开路电压，电阻等于一端口内全部独立电源置零后的输入电阻； 诺顿定理：一个含独立电源、线性电阻和受控源的一端口，对外电路来说，可以用一个电流源和电阻的并联组合等效置换，电流源的激励电流等于一端口的短路电流，电阻等于一端口中全部独立源置零后的输入电阻。

5、最大功率传输定理：eq24R U P OC LMAX， 负载电阻RL=含源一端口的输入电阻Req 第五章。
