12.1 三相电路三相电路由三相电源、三相负载和三相输电线路三部分组成。
三相电路的优点：发电方面：比单项电源可提高功率50%;输电方面：比单项输电节省钢材25%;配电方面：三相变压器比单项变压器经济且便于接入负载；运电设备：结构简单、成本低、运行可靠、维护方便。
以上优点使三相电路在动力方面获得了广泛应用，是目前电力系统采用的主要供电方式。
三相电路的特殊性：(1)特殊的电源；(2)特殊的负载(3)特殊的连接(4)特殊的求解方式研究三相电路要注意其特殊性。
1. 对称三相电源的产生三相电源是三个频率相同、振幅相同、相位彼此相差1200的正弦电源。
通常由三相同步发电机产生，三相绕组在空间互差120 °当转子以均匀角速度「转动时，在三相绕组中产生感应电压，从而形成对称三相电源。
a. 瞬时值表达式U A (t)二' 2U cos tW(t)二2U cos( t -120°)u C(t)二2U c°s( t 120°)A、B、C三端称为始端，X、Y、Z三端称为末端b. 波形图如右图所示c. 相量表示U：=U 0oU；=U -120oU：=U 120od. 对称三相电源的特点U A U B U c = 0u A u；U C-oe. 对称三相电源的相序定义：三相电源各相经过同一值（如最大值）的先后顺序。
正序（顺序）：A —B—C—A负序（逆序）：A —C—B—A （如三相电机给其施加正序电压时正转，反转则要施加反序电压）以后如果不加说明，一般都认为是正相序。
2. 三相电源的联接（1）星形联接（Y联接）X, Y, Z接在一起的点称为丫联接对称三相电源的中性点，用N表示。
4〜C ------------------------------- °N （2）三角形联接e联接）注意：三角形联接的对称三相电源没有中点3. 三相负载及其联接三相电路的负载由三部分组成，其中每一部分称为一相负载，三相负载也有二种联接方式。
电路.邱关源-第五版-学习笔记邱关源的《电路》一书是电路分析的经典教材，深受广大电子工程师和电学爱好者的喜爱。
本文将对该书的第五版进行学习笔记，主要介绍其内容与思维框架。
一、基础概念与基本定律电路是由电源、电阻、电容、电感等元件组成，其本质是电子运动的场所。
在分析电路之前，需要掌握一些基础概念和基本定律。
1. 电量：电荷的多少，量纲为C（库仑）。
2. 电压：电荷在两点之间的势能差，量纲为V（伏特）。
3. 电流：单位时间内通过导体截面的电荷量，量纲为A（安培）。
4. 电阻：阻碍电流通过的物质特性，单位是欧姆（Ω）。
5. 电功率：电源对电路的能量供给速率，量纲为W（瓦特）。
上述概念可以通过欧姆定律、基尔霍夫定律、毕奥-萨伐尔定律等基本定律来描述，这些定律是电路分析的基本工具。
在学习电路分析时，要灵活应用这些定律，找到问题的本质，解决实际问题。
二、电路简化在具体分析电路之前，通常会先对电路进行简化，以便更好地理解和分析其特性。
1. 串联和并联：将电阻串联和并联，可以得到等效电阻，从而简化电路。
2. 戴维南定理和诺顿定理：利用戴维南定理和诺顿定理，可以将复杂的电路转化为等效电源和等效电阻，从而更容易进行分析。
3. 负反馈：在电路中引入负反馈，可以使电路的输出对输入更为稳定，减小非线性失真和频率响应不平坦等问题。
三、交流电路分析交流电路是电路分析的重要内容之一，涉及到复数和相角等概念。
1. 复数：复数具有实部和虚部，可以表示电流和电压的振幅和相位差等信息。
在交流电路中，通常使用复数来描述振幅和相位的变化。
2. 相角：相角指电流和电压之间的相位差，表示电路中电流和电压的时序关系。
在交流电路中，需要经常考虑相角对电流和电压的影响。
3. 各种频率响应：交流电路分析涉及到各种频率响应，包括低通滤波器、带通滤波器、高通滤波器等。
这些滤波器可以通过传递函数和频率响应等参数来进行描述。
四、特定电路分析除了基础概念、基本定律和电路简化之外，电路分析还涉及到很多特定的电路分析问题，例如：1. 放大器分析：放大器通常用来放大电压、电流或功率等信号。
第一章1、KCL 、KVL 基尔霍夫定律2、受控电源 CCCS 、CCVS 、VCVS 、VCCS第二章1、电阻电路的等效变换电阻的Y 行联接与△形联接的等效变换R1、R2、R3为星形联接的三个电阻，R12、R13、R23为△形联接的三个电阻 公式： 形电阻之和形相邻电阻的乘积形电阻∆∆=Y 形不相邻电阻形电阻两两乘积之和形电阻Y Y =∆ 如： 31231231121R R R R R R ++⨯= 331322112R R R R R R R R ++= 2、电压源、电流源的串并联电压源串联，电流源并联可以合成为一个激励为其加和的电压源或电流源； 只有激励电压相等且极性一致的电压源才允许并联，否则违背KVL ； 只有激励电流相等且方向一致的电流源才允许串联，否则违背KCL 。
第三章1、KCL 独立方程数：n-1 ；KVL 独立方程数： b-n+1其中，（n 为节点数，b 为分支数）2、支路分流法，网孔电流法，回路电流法；节点电压法3、电压源电阻很小，电导很大；电流源电阻很大，电导很小；第四章1、叠加定理：在线性电阻电路中，某处电压或电流都是电路中各个独立电源单独作用时，在该处分别产生的电压或电流的叠加2、齐性定理：线性电路中，当所有的激励（电压源或电流源）都同时增大或缩小K 倍时，响应（电压或电流）也将同样增大或缩小K 倍3、替代定理：4、戴维宁定理：一个含独立电源、线性电阻和受控源的一端口，对外电路来说，可以用一个电压源和电阻的串联组合等效替代，此电压源的激励电压等于一端口的开路电压，电阻等于一端口内全部独立电源置零后的输入电阻；诺顿定理：一个含独立电源、线性电阻和受控源的一端口，对外电路来说，可以用一个电流源和电阻的并联组合等效置换，电流源的激励电流等于一端口的短路电流，电阻等于一端口中全部独立源置零后的输入电阻。
5、最大功率传输定理：eq24R U P OC LMAX ， 负载电阻RL=含源一端口的输入电阻Req 第五章。

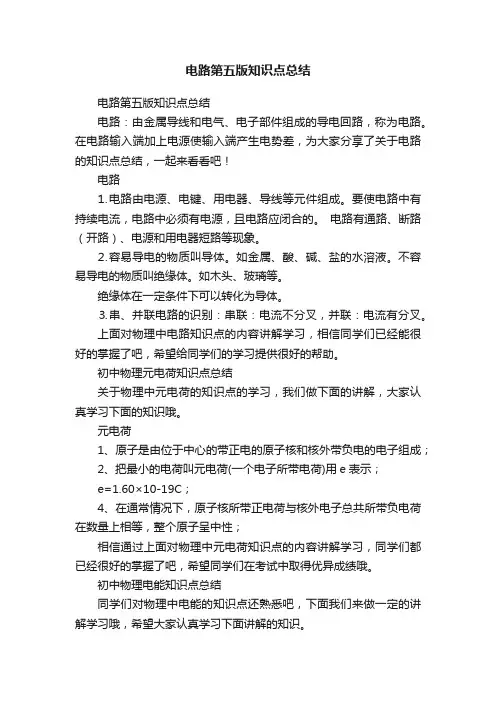

电路第五版知识点总结电路第五版知识点总结电路：由金属导线和电气、电子部件组成的导电回路，称为电路。
在电路输入端加上电源使输入端产生电势差，为大家分享了关于电路的知识点总结，一起来看看吧！电路⒈电路由电源、电键、用电器、导线等元件组成。
要使电路中有持续电流，电路中必须有电源，且电路应闭合的。
电路有通路、断路（开路）、电源和用电器短路等现象。
⒉容易导电的物质叫导体。
如金属、酸、碱、盐的水溶液。
不容易导电的物质叫绝缘体。
如木头、玻璃等。
绝缘体在一定条件下可以转化为导体。
⒊串、并联电路的识别：串联：电流不分叉，并联：电流有分叉。
上面对物理中电路知识点的内容讲解学习，相信同学们已经能很好的掌握了吧，希望给同学们的学习提供很好的帮助。
初中物理元电荷知识点总结关于物理中元电荷的知识点的学习，我们做下面的讲解，大家认真学习下面的知识哦。
元电荷1、原子是由位于中心的带正电的原子核和核外带负电的电子组成；2、把最小的电荷叫元电荷(一个电子所带电荷)用e表示；e=1.60×10-19C；4、在通常情况下，原子核所带正电荷与核外电子总共所带负电荷在数量上相等，整个原子呈中性；相信通过上面对物理中元电荷知识点的内容讲解学习，同学们都已经很好的掌握了吧，希望同学们在考试中取得优异成绩哦。
初中物理电能知识点总结同学们对物理中电能的知识点还熟悉吧，下面我们来做一定的讲解学习哦，希望大家认真学习下面讲解的知识。
电能⒈电功W：电流所做的功叫电功。
电流作功过程就是电能转化为其它形式的能。
公式：W＝UQ W＝UIt=U2t/R=I2Rt W＝Pt 单位：W焦 U伏特I安培 t秒 Q库 P瓦特⒉电功率P：电流在单位时间内所作的电功，表示电流作功的快慢。
公式：P＝W/t P＝UI (P＝U2/R P＝I2R) 单位：W焦 U伏特 I安培 t秒 Q库 P瓦特⒊电能表（瓦时计）：测量用电器消耗电能的仪表。
1度电＝1千瓦时＝1000瓦×3600秒=3.6×106焦耳例：1度电可使二只“220V、40W”电灯工作几小时？解t＝W/P＝1千瓦时/（2×40瓦）＝1000瓦时/80瓦=12.5小时上面对物理中电能知识点的'内容讲解学习，相信同学们已经能很好的掌握了吧，希望给同学们的学习提供很好的帮助。
电路（第五版）邱关源目录绪论 (1)第一章 电路模型和电路定律 (1)§1－1电路和电路模型 (1)§1－2电流和电压和参考方向 (1)§1－3电功率和能量 (1)§1－4电路元件 (2)§1－5电阻元件 (2)§1－6电压源和电流源 (3)§1－7受控电源 (3)§1－8基尔霍夫定律 (4)第二章 电阻电路的等效变换 (5)§2－1引言 (5)§2－2电路的等效变换 (5)§2－3电阻的串联和并联 (5)§2－4电阻的Y形连接和△形联结的等效变换 (6)§2－5电压源、电流源的串联和并联 (8)§2－6实际电源的两种模型及其等效变换 (8)§2－7输入电阻 (8)第三章 电阻电路的一般分析 (10)§3－1电路的图 (10)§3－2KCL和KVL的独立方程数 (10)§3－3支路电流法 (11)§3－4网孔电流法 (11)§3－5回路电流法 (12)§3－6结点电压法 (13)总结 (13)第四章 电路定理 (14)§4－1叠加定理 (14)§4－2替代定理 (14)§4－3戴维宁定理和诺顿定理 (15)§4－4最大功率传输定理 (16)§4－5*特勒根定理 (16)§4－6*互易定理 (17)§4－7*对偶原理 (18)第五章 含有运算放大器的电阻电路 (19)§5－1运算放大器的电路模型 (19)§5－2比例电路的分析 (21)§5－3含有理想运算放大器的电路的分析 (22)第六章 储能元件 (24)§6－1电容元件 (24)§6－2电感元件 (25)§6－3电容、电感元件的串联与并联 (26)第七章 一阶电路和二阶电路的时域分析 (28)§7－1动态电路的方程及其初始条件 (28)§7－2一阶电路的零输入响应 (30)§7－3一阶电路的零状态响应 (31)§7－4一阶电路的全响应 (37)§7－5二阶电路的零输入响应 (38)§7－6二阶电路的零状态响应和全响应 (42)§7－7一阶电路和二阶电路的阶跃响应 (42)§7－8一阶电路和二阶电路的冲激响应 (43)§7－9*卷积积分 (45)§7－10*状态方程 (46)§7－11*动态电路时域分析中的几个问题 (47)第八章 相量法 (48)§8－1复数 (48)§8－2正弦量 (49)§8－3相量法的基础 (49)§8－4电路定律的相量形式 (51)第九章 正弦稳态电路的分析 (52)§9－1阻抗和导纳 (52)§9－2电路的向量图 (54)§9－3正弦稳态电路的分析 (54)§9－4正弦稳态电路的功率 (55)§9－5复功率 (58)§9－6最大功率传输 (59)第十章 含有耦合电感的电路 (60)§10－1互感 (60)§10－2含有耦合电感电路的计算 (61)§10－3耦合电感的功率 (63)§10－4变压器原理 (63)§10－5理想变压器 (65)第十一章 电路的频率响应 (68)§11－1网络函数 (68)§11－2RLC串联电路的谐振 (69)§11－3RLC串联电路的频率响应 (71)§11－4RLC并联谐振电路 (76)§11－5波特图 (77)§11－6滤波器简介 (77)第十二章 三相电路 (78)§12－1三相电路 (78)§12－2线电压（电流）与相电压（电流）的关系 (78)§12－3对称三相电路的计算 (80)§12－4不对称三相电路的概念 (81)§12－5三相电路的功率 (82)第十三章 非正弦周期电流电路和信号的频谱 (84)§13－1非正弦周期信号 (84)§13－2非正弦周期函数分解为傅里叶级数 (84)§13－3有效值、平均值和平均功率 (86)§13－4非正弦周期电流电路的计算 (87)§13－5*对称三相电路中的高效谐波 (87)§13－6*傅里叶级数的指数形式 (88)§13－7*傅里叶积分简介 (88)第十四章 线性动态电路的复频域分析 (89)§14－1拉普拉斯变换的定义 (89)§14－2拉普拉斯变换的基本性质 (89)§14－3拉普拉斯反变换的部分分式展开 (90)§14－4运算电路 (92)§14－5应用拉普拉斯变换法分析线性电路 (94)§14－6网络函数的定义 (94)§14－7网络函数的极点和零点 (95)§14－8极点、零点与冲激响应 (96)§14－9极点、零点与频率响应 (97)附一 常见一阶、二阶微分方程及其解 (100)1、一阶齐次线性微分方程 (100)2、一阶非齐次线性微分方程 (101)2.1、直流激励下的零状态响应与全响应 (101)2.2、正弦激励下的零状态响应与全响应 (102)3、二阶常系数齐次线性微分方程 (103)3.1、特征方程为两个不相等的实根 (104)3.2、特征方程有一对共轭复根 (105)3.3、特征方程有两个相等的实根 (105)4、二阶常系数非齐次线性微分方程 (106)绪论第一章 电路模型和电路定律§1－1 电路和电路模型激励（输入）、响应（输出）。
邱关源《电路》第五版学习总结第一章1、KCL 、KVL 基尔霍夫定律2、受控电源 CCCS 、CCVS 、VCVS 、VCCS第二章1、电阻电路的等效变换电阻的Y 行联接与△形联接的等效变换R1、R2、R3为星形联接的三个电阻，R12、R13、R23为△形联接的三个电阻 公式： 形电阻之和形相邻电阻的乘积形电阻∆∆=Y 形不相邻电阻形电阻两两乘积之和形电阻Y Y =∆ 如： 31231231121R R R R R R ++⨯= 331322112R R R R R R R R ++= 2、电压源、电流源的串并联电压源串联，电流源并联可以合成为一个激励为其加和的电压源或电流源；只有激励电压相等且极性一致的电压源才允许并联，否则违背KVL ；只有激励电流相等且方向一致的电流源才允许串联，否则违背KCL 。
第三章1、KCL 独立方程数：n-1 ；KVL 独立方程数： b-n+1其中，（n 为节点数，b 为分支数）2、支路分流法，网孔电流法，回路电流法；节点电压法3、电压源电阻很小，电导很大；电流源电阻很大，电导很小；第四章1、叠加定理：在线性电阻电路中，某处电压或电流都是电路中各个独立电源单独作用时，在该处分别产生的电压或电流的叠加2、齐性定理：线性电路中，当所有的激励（电压源或电流源）都同时增大或缩小K 倍时，响应（电压或电流）也将同样增大或缩小K 倍3、替代定理：4、戴维宁定理：一个含独立电源、线性电阻和受控源的一端口，对外电路来说，可以用一个电压源和电阻的串联组合等效替代，此电压源的激励电压等于一端口的开路电压，电阻等于一端口内全部独立电源置零后的输入电阻； 诺顿定理：一个含独立电源、线性电阻和受控源的一端口，对外电路来说，可以用一个电流源和电阻的并联组合等效置换，电流源的激励电流等于一端口的短路电流，电阻等于一端口中全部独立源置零后的输入电阻。
5、最大功率传输定理：eq24R U P OC LMAX， 负载电阻RL=含源一端口的输入电阻Req 第五章。
邱关源《电路》（第5版）笔记和课后习题（含考研真题）详解完整版>精研学习wang>无偿试用20％资料全国547所院校视频及题库资料考研全套>视频资料>课后答案>往年真题>职称考试第1章电路模型和电路定律1.1复习笔记1.2课后习题详解1.3名校考研真题详解第2章电阻电路的等效变换2.1复习笔记2.2课后习题详解2.3名校考研真题详解第3章电阻电路的一般分析3.1复习笔记3.2课后习题详解3.3名校考研真题详解第4章电路定理4.1复习笔记4.2课后习题详解4.3名校考研真题详解第5章含有运算放大器的电阻电路5.1复习笔记5.2课后习题详解5.3名校考研真题详解第6章储能元件6.1复习笔记6.2课后习题详解6.3名校考研真题详解第7章一阶电路和二阶电路的时域分析7.1复习笔记7.2课后习题详解7.3名校考研真题详解第8章相量法8.1复习笔记8.2课后习题详解8.3名校考研真题详解第9章正弦稳态电路的分析9.1复习笔记9.2课后习题详解9.3名校考研真题详解第10章含有耦合电感的电路10.1复习笔记10.2课后习题详解10.3名校考研真题详解第11章电路的频率响应11.1复习笔记11.2课后习题详解11.3名校考研真题详解第12章三相电路12.1复习笔记12.2课后习题详解12.3名校考研真题详解第13章非正弦周期电流电路和信号的频谱13.1复习笔记13.2课后习题详解13.3名校考研真题详解第14章线性动态电路的复频域分析14.1复习笔记14.2课后习题详解14.3名校考研真题详解第15章电路方程的矩阵形式15.1复习笔记15.2课后习题详解15.3名校考研真题详解第16章二端口网络16.1复习笔记16.2课后习题详解16.3名校考研真题详解第17章非线性电路17.1复习笔记17.2课后习题详解17.3名校考研真题详解第18章均匀传输线18.1复习笔记18.2课后习题详解18.3名校考研真题详解。
12.1 三相电路三相电路由三相电源、三相负载和三相输电线路三部分组成。
三相电路的优点：发电方面：比单项电源可提高功率50%;输电方面：比单项输电节省钢材25%;配电方面：三相变压器比单项变压器经济且便于接入负载；运电设备：结构简单、成本低、运行可靠、维护方便。
以上优点使三相电路在动力方面获得了广泛应用，是目前电力系统采用的主要供电方式。
三相电路的特殊性：(1)特殊的电源；(2)特殊的负载(3)特殊的连接(4)特殊的求解方式研究三相电路要注意其特殊性。
1. 对称三相电源的产生三相电源是三个频率相同、振幅相同、相位彼此相差1200的正弦电源。
通常由三相同步发电机产生，三相绕组在空间互差120 °当转子以均匀角速度「转动时，在三相绕组中产生感应电压，从而形成对称三相电源。
a. 瞬时值表达式U A (t)二' 2U cos tW(t)二2U cos( t -120°)u C(t)二2U c°s( t 120°)A、B、C三端称为始端，X、Y、Z三端称为末端b. 波形图如右图所示c. 相量表示U：=U 0oU；=U -120oU：=U 120od. 对称三相电源的特点U A U B U c = 0u A u；U C-oe. 对称三相电源的相序定义：三相电源各相经过同一值（如最大值）的先后顺序。
正序（顺序）：A —B—C—A负序（逆序）：A —C—B—A （如三相电机给其施加正序电压时正转，反转则要施加反序电压）以后如果不加说明，一般都认为是正相序。
2. 三相电源的联接（1）星形联接（Y联接）X, Y, Z接在一起的点称为丫联接对称三相电源的中性点，用N表示。
4〜C ------------------------------- °N （2）三角形联接e联接）注意：三角形联接的对称三相电源没有中点3. 三相负载及其联接三相电路的负载由三部分组成，其中每一部分称为一相负载，三相负载也有二种联接方式。
