电容的识别方法电容的识别方法与电阻的识别方法基本相同，分直标法、色标法和数标法3种。
电容的基本单位用法拉（F）表示，其它单位还有：毫法（mF）、微法（uF）、纳法（nF）、皮法（pF）。
其中：1法拉=103毫法（mF）=106微法（uF）=109纳法（nF）=1012皮法（pF）即：1 u F＝103nF ；1 nF＝10-3u F ；1 u F＝106pF ；1 pF＝10-6u F容量大的电容其容量值在电容上直接标明，如10uF/16V。
容量小的电容其容量值在电容上用字母表示或数字表示。
●字母表示法：1m=1000 uF；1P2=1.2PF；1n=1000PF●数字表示法：一般用三位数字表示容量大小，前两位表示有效数字，第三位数字是倍率。
如：102表示10×102PF=1000PF ；224表示22×104PF=0.22 u F1. 直标法容量单位：F（法拉）、μF（微法）、nF（纳法）、pF（皮法或微微法）。
1法拉（F）=106微法（uF）=1012微微法（pF）；1微法（uF）=103纳法（nF）=106微微法（pF）；1纳法（nF）=103微微法（pF）4n7 表示4.7nF或4700pF ；0.22 表示0.22μF；51 表示51pF 。
有时用大于1的两位以上的数字表示单位为pF的电容，例如101表示100 pF。
用小于1的数字表示单位为μF 的电容，例如0.1表示0.1μF。
2. 数码表示法一般用三位数字来表示容量的大小，单位为pF。
前两位为有效数字，后一位表示位率。
即乘以10n，n为第三位数字。
如223J代表22×103pF＝22000pF＝0.022μF，允许误差为±5% ，这种表示方法最为常见。
3. 色码表示法这种表示法与电阻器的色环表示法类似，颜色涂于电容器的一端或从顶端向引线排列。
色码一般只有三种颜色，前两环为有效数字，第三环为位率，单位为pF。
电容的认识及识别方法以下是 6 条关于“电容的认识及识别方法”的内容：1. 嘿，你知道电容是什么吗？电容就像个小水库，可以储存电能呢！比如说，在我们的手机里，就有好多电容在默默工作呀。
那怎么识别电容呢？首先要看它的外观，不同大小、形状的电容可是有不同作用的哦！你难道不想知道怎么通过外观一眼认出它来？2. 哇哦！电容可是电子世界里很重要的一员呢！它就好比是乐队里的鼓手，稳定着节奏。
在一些电器中，电容可是关键角色。
那怎么分辨它呢？我们可以看上面的标识呀，就像识别一个人的名字一样简单！这不是很有趣吗？3. 嘿呀，电容这东西可神奇啦！可以说它是电能的小管家。
就像我们家里的管家一样，把电能管理得井井有条。
那要怎么准确识别它呢？可以用万用表测一测呀，一测就知道它的好坏啦！你说这是不是个好办法？4. 哇，电容其实没那么难理解啦！打个比方，它就像是运动员的能量储备站。
在电路里发挥着重要作用呢！那识别它难不难呢？不难呀，看它的引脚长短，长引脚和短引脚可是有不同意义的哟！你是不是很意外？5. 嘿，电容其实很有意思的啦！它如同一个魔法盒子，能储存神奇的电能。
在各种各样的电子设备里都有它的身影。
那我们怎么知道哪个是电容呢？瞧瞧它的封装呀，不同的封装代表着不同的特性呢！这多好玩呀！6. 哎呀呀，电容真的很重要呢！就像心脏对于人体一样关键。
在电路中起着不可或缺的作用。
那怎么去辨别它呢？通过它的容量值呀！不同容量的电容适用的地方也不一样呢！你还不好好去了解一下吗！我的观点结论：电容是电子领域中非常重要且有趣的元件，通过外观、标识、引脚、封装和容量值等方法可以有效地识别它，了解电容对于我们深入理解电子电路有着重要意义。
贴片电容傻瓜识别方法
贴片电容是一种电子元器件，在电路中起到存储电荷、滤波、隔
离等作用。
它的外表呈长方形结构，通常印上一些标识信息，包括电
容值、精度等参数。
下面是一些傻瓜识别方法，以帮助初学者识别贴
片电容。
第一种方法是通过颜色标识。
一些制造商会在贴片电容的边缘印
上不同颜色的标志，以代表不同的电容值。
例如：蓝色表示100pF，绿色表示10nF，黄色表示470nF等。
然而，这种方法有一些限制，因为
并非所有电容生产商都使用相同的颜色标识。
第二种方法是通过数字和字母标识。
一些贴片电容上会印有一些
数字和字母，通常表示电容值和精度。
例如，电容值为100nF的贴片
电容上可能印有“104”字样，其中10代表基数，4代表指数，即10
的4次方，即10000，再乘以基数10，即为100nF。
第三种方法是通过测量。
使用万用表可以测量贴片电容的电容值
和极性。
首先将万用表设置为电容量测试模式，将贴片电容插入测试
夹子中，读出电容值即可。
有些电容也具有极性，需要注意接线方向。
除了以上三种方法，还应该检查贴片电容上的标识是否清晰和准确。
有时候标示会出现模糊不清或者转移，因而误导鉴定者。
另外，
也可以询问供应商和技术论坛等途径，获得更多的识别方法和技巧。
总之，如果你是电子爱好者或者从事相关领域，可以通过以上几
种方法来进行贴片电容的识别，并选择适合的电容型号，从而保证电
路的正常运行。
电容值的文字符号法读取，一般遵循以下步骤：
1. 识别数字和单位：首先，确定数字部分，这通常表示电容的有效值。
单位由字母表示，常见的单位有pF（皮法拉）和uF（微法拉）。
2. 理解数值表示法：在数值表示法中，不用小数点，而用R表示或把单位写在整数与小数之间。
例如，7p5可以解读为7.5pF，10n5为10.5nF，4u7是4.7uF，而2m2可以转换为2200uF。
3. 掌握数码表示法：此法一般用于小容量电容。
一般有三位数字。
第一、第二位数为有效值，第三位为倍数，即表示后面跟多少个0。
例如223表示22×10^3pF，473表不47×10^3pF。
如果第三位数为9，表示10的-1次方而不是10的9次方。
4. 注意特殊符号：对于某些特殊的电容值，可能会使用特殊的符号来表示。
例如，有些电解电容会省略单位uF或pF。
综上，通过以上步骤可以正确读取电容值的文字符号。
如有疑问，建议咨询电子领域专业人士或查阅电子书籍获取帮助。
电容器的识别与检测讲述电的识别与检测介绍本文档旨在讲述电的识别与检测方法。
电作为一种常见的电子元件，在电路中起到储存能量、滤波和耦合等重要作用。
因此，正确识别和检测电的状态对于电路的正常运行至关重要。
电的识别方法1. 标识代码大多数电都会在外壳上印有标识代码，以帮助识别其参数和特性。
常见的标识代码包括电容值、电压额定值、容差、温度系数等信息。
通过仔细观察和对照相关资料，可以快速识别电的基本参数。
2. 外观和尺寸不同类型的电在外观和尺寸上也有所不同。
例如，固态电解电通常较大，而电介质电则较小。
通过观察电的外壳形状、颜色和尺寸等特征，也可以初步判断其类型和容量范围。
3. 测量电容值使用万用表或电容计等仪器可以准确测量电的电容值。
将仪器的测量引线连接到电的两个引脚上，根据仪器的操作说明进行测量。
通过测量结果可以确定电的实际电容值，与标识代码进行对比，检查是否存在损耗或故障。
电的检测方法1. 可视检查定期进行可视检查是发现电损坏和老化的重要方法之一。
观察电的外观，如果发现外壳变形、破裂、渗漏或焦糊等异常情况，应立即更换电。
2. 电的充电和放电通过对电进行充电和放电测试，可以评估电的电性能。
将电连接到适当的电源电路，记录充电和放电过程中的电流和电压变化情况。
对比理论模型，评估电的响应速度、电荷保持能力和泄漏情况。
3. 高频测试对于特定应用场景中使用的电，如射频电路中的电，可以通过高频测试来评估其性能。
高频测试要求使用特定的测试设备和频率，检测电在高频下的阻抗、容差和稳定性等特性。
结论准确识别和检测电容器的状态对于电路的正常运行至关重要。
通过标识代码、外观观察和测量电容值等方法可以识别电容器的基本参数。
而通过可视检查、充放电测试和高频测试等方法可以评估电容器的状态和性能。
在实际应用中，根据电路需求选择适当的识别和检测方法，以确保电容器的有效运行。
固态电容的参数识别方法一、前言固态电容是电子元器件中常用的一种，其具有体积小、重量轻、寿命长等优点，在电子产品中广泛应用。
在使用固态电容时，需要识别其参数，以确保元器件的正确使用。
本文将介绍固态电容的参数识别方法。
二、固态电容的基本结构固态电容是由两个不同材料之间形成的PN结所组成，它具有正极和负极两个引线。
其中，正极为阳极（Anode），负极为阴极（Cathode）。
在正极和负极之间存在一个绝缘层，这个绝缘层就是由PN结形成的。
三、固态电容的参数1. 容值容值是指固态电容可以存储多少电荷量，单位为法拉（F）。
通常情况下，我们会在固态电容上找到一个带有“F”字母的标志来表示它的容值大小。
2. 电压电压是指在正常工作状态下，固态电容所能承受的最大工作电压。
通常情况下，我们会在固态电容上找到一个带有“V”字母的标志来表示它所能承受的最大电压。
3. 电容温度系数电容温度系数是指固态电容在不同温度下，其容值的变化量。
通常情况下，我们会在固态电容上找到一个带有“±”符号的标志来表示其温度系数。
如果是正值，则表示随着温度的升高，容值也会相应地增加；如果是负值，则表示随着温度的升高，容值也会相应地减少。
4. 电流漏泄电流漏泄是指固态电容在存储电荷时，由于绝缘层的不完全隔离而导致的电荷损失。
通常情况下，我们会在固态电容上找到一个带有“leakage”字样的标志来表示其漏泄程度。
四、固态电容参数识别方法1. 容值识别通常情况下，我们可以通过观察固态电容上的标志来判断它的容值大小。
例如：- 0.1uF：表示0.1微法- 10nF：表示10纳法- 100pF：表示100皮法2. 电压识别通常情况下，我们可以通过观察固态电容上的标志来判断它所能承受的最大电压。
例如：- 16V：表示最大承受电压为16伏特- 25V：表示最大承受电压为25伏特- 50V：表示最大承受电压为50伏特3. 电容温度系数识别通常情况下，我们可以通过观察固态电容上的标志来判断它的温度系数大小。
电容的识别方法
• 电容在电路中一般用“C”加数字表示（如C25表示编号为25的电容）。
电容是由两片金属膜紧靠，中间用绝缘材料隔开而组成的元件。
电容的特性主要是隔直流通交流。
• 电容容量的大小就是表示能贮存电能的大小，电容对交流信号的阻碍作用称为容抗，它与交流信号的频率和电容量有关。
容抗XC=1/2πf c (f表示交流信号的频率，C表示电容容量)
• 电话机中常用电容的种类有电解电容、瓷片电容、贴片电容、独石电容、钽电容和涤纶电容等。
• 2、识别方法：电容的识别方法与电阻的识别方法基本相同，分直标法、色标法和数标法3种。
电容的基本单位用法拉（F）表示，其它单位还有：毫法（mF）、微法（uF）、纳法（nF）、皮法（pF）。
• 其中：1法拉=103毫法=106微法=109纳法=1012皮法容量大的电容其容量值在电容上直接标明，如10 uF/16V
• 容量小的电容其容量值在电容上用字母表示或数字表示
•字母表示法：1m=1000 uF 1P2=1.2PF 1n=1000PF
• 数字表示法：一般用三位数字表示容量大小，前两位表示有效数字，第三位数字是倍率。
• 如：102表示10×102PF=1000PF 224表示22×104PF=0.22 uF。

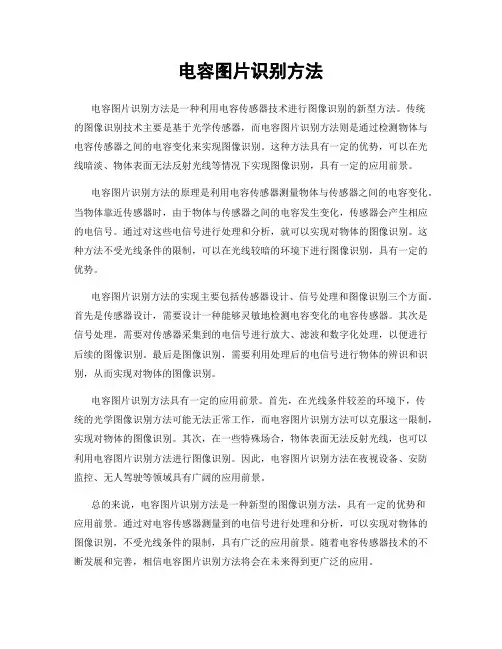

电容图片识别方法电容图片识别方法是一种利用电容传感器技术进行图像识别的新型方法。
传统的图像识别技术主要是基于光学传感器，而电容图片识别方法则是通过检测物体与电容传感器之间的电容变化来实现图像识别。
这种方法具有一定的优势，可以在光线暗淡、物体表面无法反射光线等情况下实现图像识别，具有一定的应用前景。
电容图片识别方法的原理是利用电容传感器测量物体与传感器之间的电容变化。
当物体靠近传感器时，由于物体与传感器之间的电容发生变化，传感器会产生相应的电信号。
通过对这些电信号进行处理和分析，就可以实现对物体的图像识别。
这种方法不受光线条件的限制，可以在光线较暗的环境下进行图像识别，具有一定的优势。
电容图片识别方法的实现主要包括传感器设计、信号处理和图像识别三个方面。
首先是传感器设计，需要设计一种能够灵敏地检测电容变化的电容传感器。
其次是信号处理，需要对传感器采集到的电信号进行放大、滤波和数字化处理，以便进行后续的图像识别。
最后是图像识别，需要利用处理后的电信号进行物体的辨识和识别，从而实现对物体的图像识别。
电容图片识别方法具有一定的应用前景。
首先，在光线条件较差的环境下，传统的光学图像识别方法可能无法正常工作，而电容图片识别方法可以克服这一限制，实现对物体的图像识别。
其次，在一些特殊场合，物体表面无法反射光线，也可以利用电容图片识别方法进行图像识别。
因此，电容图片识别方法在夜视设备、安防监控、无人驾驶等领域具有广阔的应用前景。
总的来说，电容图片识别方法是一种新型的图像识别方法，具有一定的优势和应用前景。
通过对电容传感器测量到的电信号进行处理和分析，可以实现对物体的图像识别，不受光线条件的限制，具有广泛的应用前景。
随着电容传感器技术的不断发展和完善，相信电容图片识别方法将会在未来得到更广泛的应用。
电容的识别与单位换算《电容识别》上图举出了一些例子。
其中，电解电容有正负之分，其他都没有。
电容的容量单位为：法（F）、微法（uf），皮法（pf)。
一般我们不用法做单位，因为它太大了。
各单位之间的换算关系为：1F=1000000uf 1uf=1000000pf在使用中，还经常见到单位：nf。
1uf=1000nf 1nf=1000pf电容的容量标识的几种方法：一、直接标识：如上图的电解电容，容量47uf，电容耐压25v。
二、使用单位nf：如上图的涤纶电容，标称4n7，即4.7nf，转换为pf即为4700pf。
还有的例如：10n，即0.01uf；33n，即0.033uf。
后面的63是指电容耐压63v.三、数学计数法：如上图瓷介电容，标值104，容量就是：10X10000pf=0.1uf.如果标值473，即为47X1000pf=0.047uf。
（后面的4、3，都表示10的多少次方）。
又如：332=33X100pf=3300pf。
电容的使用，都应该在指定的耐压下工作。
现在的好多质量不高的产品，就因为使用了耐压不足的电容而引起故障（常见电容爆裂）。
一、色环电阻识别技术电阻在电路中用“R”加数字表示，如：R1表示编号为1的电阻。
电阻在电路中的主要作用为分流、限流、分压、偏置等。
1、参数识别：电阻的单位为欧姆（Ω），倍率单位有：千欧（KΩ），兆欧（MΩ）等。
换算方法是：1兆欧=1000千欧=1000000欧电阻的参数标注方法有3种，即直标法、色标法和数标法。
a、数标法主要用于贴片等小体积的电路，如：472 表示47×100Ω（即4.7K）； 104则表示100K二、电容识别1、电容在电路中一般用“C”加数字表示（如C13表示编号为13的电容）。
电容是由两片金属膜紧靠，中间用绝缘材料隔开而组成的元件。
电容的特性主要是隔直流通交流。
电容容量的大小就是表示能贮存电能的大小，电容对交流信号的阻碍作用称为容抗，它与交流信号的频率和电容量有关。
快速识别电容的方法
快速识别电容的方法有以下几种：
1. 观察电容的外观：常见的电容外壳有红色、蓝色、黄色等多种颜色，可以通过外壳颜色来初步判断电容的类型。
2. 查看电容标识：电容上通常印有标识，包括电容值、电压等信息，可以通过标识信息来判断电容的参数。
3. 使用电容测试仪：使用专门的电容测试仪可以准确地测量电容的参数，包括电容值、容差和漏电流等。
4. 确定电容引脚：大多数电容有两个引脚，其中一个引脚可能与外壳相连，可以通过测量引脚之间的电阻或使用万用表等仪器来确定引脚的连接情况。
5. 测量电容充电时间：可以使用一个已知电阻和电容组成的电路，通过测量电容充电时间来初步判断电容的大小。
需要注意的是，以上方法只能初步判断电容的类型和参数，对于高精度和特殊要求的电容，还需要进一步使用专门的测试设备进行准确测量。
电容识别方法
下面说说几家比较有名的厂商的最常见的铝电解液电容和识别方法，在这里先说一下什么是防爆纹，防爆纹就是为了防止电容长时间爆浆而特别在电容上刻画的印痕，可以有效的降低电容爆浆的几率，至于什么是爆浆，find在后文会讲到。
1.被过度神化了的Rubycon红宝石（防爆纹特征：字母K字形；识别颜色：紫色或褐色；识别字母：Rubycon）
所谓的“红宝石电容”其实就是日@#￥%……&本的RUBYCON厂牌生产的电容产品。
要是不说清楚的话，恐怕有些不了解电容的人，还以为这种电容是用红宝石造的呢（搞笑）。
以前很多音响发烧友觉得“红宝石电容”是高档的象征。
但事实上，RUBYCON如今在技术上已经处于落后状态——RUBYCON如今尚没有一款量产的固体聚合物导体电容，其产品口碑主要靠铝电解液电容来树立。
何况，近几年RUBYCON的铝电解液电容的制造水平也在逐年降低，事实上其品质和价格都和一些国产电容越来越贴近了。
这就是为什么近年来市场里一下冒出了很多采用“红宝石电容”的产品。
谈到电容，大家要记住的是——哪怕品牌再差的固体聚合物导体电容（其实有能力造出这种电容的厂家，其品牌就绝不会太差），也要比名牌最好的电解液电容好得多。
这个“质变”和“量变”的道理，我想大家应该还是很容易理解的。
所以看电容最重要的是看类型，而不是看品牌。
（这是后话了，在下一个部分我也会详解）说句题外话：如今还有很多玩音频的玩家，迷信什么聚丙烯（诸如此类薄膜电容）补品电容。
其实随着技术的进步，薄膜电容有着进退两难的趋势，其低端产品正被铝聚合物电容代替，而在高精密、高Q场合，薄膜电容又无法和陶瓷电容相匹敌，所以大家以后不要盲目迷信很多音响杂志的宣传。
实际性能才是我们最该关注的。
2.NICHICON蓝宝石(防爆纹：十字形；识别颜色：黑色，金黄色；识别字母：NICHICON)
NICHICON（戏称“你吃糠”^_^）是日@#￥%……&本的老牌电容厂，其成名的时间和著名的RUBYCON（红宝石）差不多。
不过它如今的水平比RUBYCON要好一些，因为NICHICON现在已经有铝固体聚合物导体电容——F55系列。
不过NICHICON电容和SANYO、 CHEMICON等厂牌相比，普遍的指标都比较低，其LOW ESR 的最高端产品，ESR值还停留在10几毫欧姆的水平（SANYO的钽聚合物并联电容能达到5毫欧姆）。
基本上，NICHICON的进步势头已经很慢了。
Nichcon顶部有一“十”字防爆纹，一般比较偏爱黑色
另外，并非所有的“十”字防爆凹槽的电容都是Nichcon的，OST（外壳大部分是紫皮金颈，侧面有OST字样，ASUS多采用此电容，已发出电容爆裂警告）、GSC（EPOX主板上爆了的电容）、Taicon（偏好黑色）也是“十”字防爆纹。
3.SANYO三洋（防爆纹特征：和红宝石明显不同的字母K字形；识别颜色：绿色；识别字母：SANYO）
SANYO在电解电容行业里面的地位，有些像三星在数字家电行业里面的地位。
因为SANYO电容的种类和产量都是最多的，研发技术水准也是数一数二的。
单从性能上看，SANYO可能并不算最高端的品牌，但是从生产规模、供货能力、品控能力和研发水平综合评判，SANYO绝对是如今电容行业里的龙头，SANYO电解液
电容也是一个“K”字防爆纹，但和红宝石的不同。
大家可以仔细比较，因为这是辨别SANYO和Rubycon最为直接的方法。
4. Nippon Chemi-con日@#￥%……&本化工（防爆纹特征：汉字“人”字形，就像奔驰车的标志；识别颜色：紫红色；识别字母：KZG/KZE）
CHEMICON也是一家非常老牌的厂，近年来收购了美国陶瓷电容大厂AVX，可谓如虎添翼。
如今的CHEMICON不仅在电解电容上造诣很深，在陶瓷电容方面其技术和产品也是数一数二的。
前文我们说过，为了和SANYO竞争，CHEMICON的产品，在价格相同的前提下，其规格往往会比 SANYO更高。
这有些像AMD对付INTEL 的方式。
采用这种防爆纹的也不知至此一家，如Chocon也采用此防爆凹槽。
此时颜色和电容侧面的字样就成了分别它们的关键。
5.PANASONIC松下（防爆纹特征：字母T字形；识别颜色：黑白相间；识别字母：PANASONIC）
这是我们熟悉的松下。
PANASONIC的电解电容和陶瓷电容实力都很强。
不过松下高端产品主要以钽固体聚合物电容为主，所以在一般硬件里面使用的很少。
此外，松下的电解液电容GOLD（金装电容）系列也很有名。
采用此防爆纹的独此松下一家，非常好认，最近华硕（ASUS）多采用松下的电容。
但松下在陶瓷电容上比较厉害些，在此类电容上名气远不如红宝石和三洋大。
6. 极品的ELNA法拉（防爆纹特征：这个不好说，自己看；识别颜色：褐色，紫红色；识别字母：ELNA）
ELNA的防爆凹槽也是很有特色，类似于“十”字，但比较特殊，在上部的三分之一处是个分割的圆弧线。
一般主板上很少用ELNA电容，最豪华也就是在板载声卡周边电路用一两颗。
此电容的性能在传统电解液电容中是佼佼者，贵族级的产品。
7. 军工级的FUJITSU 富士通（防爆纹特征：字母K；识别颜色：黄色）
富士通电容是从前年开始流行的，当时很多宣传材料都说XX主板采用富士通极品固态电容……我当时就很纳闷，固态电容怎么还有防爆纹？到后来就很少见到这样的字眼了，以富士通极品军工级电容所替代，这种说法还是可取的，单从105度下长期工作可达40000小时这个数据来看，称为极品也不为过。
这种黄色的富士通极为好辨认，仅此一家用这种颜色。
