挤出管材的模具设计及加工工艺挤出管材是一种常见的金属加工工艺，通过在高温下将金属材料挤出成为管状，广泛应用于建筑、航空航天、汽车等行业。
挤出管材的模具设计及加工工艺对最终产品的质量和性能具有重要影响。
下面将详细介绍挤出管材的模具设计及加工工艺。
一、模具设计：1.材料选择：挤出管材的模具通常由高温耐磨的材料制成，如合金钢、硬质合金等。
模具的选择要根据生产管材的材料种类和工艺要求来确定。
2.模具结构设计：挤出管材的模具可分为双孔型和多孔型。
双孔型模具适用于直径较小的管材生产，而多孔型模具适用于直径较大的管材生产。
模具的结构设计应考虑到挤出管材的形状和尺寸要求，确保良好的挤出效果和生产效率。
3.流道设计：模具的流道设计直接影响到挤出管材的形状和尺寸精度。
流道的设计应考虑到金属材料的流动性和冷却效果，并采用适当的形状和尺寸，以确保挤出管材的质量和性能。
4.冷却系统设计：模具的冷却系统设计对挤出管材的质量和生产效率有重要影响。
冷却系统应考虑到金属材料的冷却速度和温度控制，以确保挤出管材的内外壁均匀冷却，减少挤出过程中的热变形和内应力。
二、加工工艺：1.材料准备：将选定的金属材料加热至合适的温度，使其具有适当的塑性和流动性。
同时，对金属材料进行预处理，去除表面氧化物和杂质，以提高挤出管材的质量。
2.模具装载：将加热好的金属材料注入到模具的进料口，并通过挤出机推动金属材料进入到模具的流道和挤出口，实现金属材料的挤出成型。
3.冷却固化：经过流道和挤出口的挤出管材进入冷却系统，通过水冷却或自然冷却的方式，使管材迅速冷却固化，提高管材的机械性能和尺寸精度。
4.后续处理：挤出管材经过冷却固化后，需要进行切割、去毛刺、修磨等后续处理工艺，以得到满足要求的管材产品。
挤出管材的模具设计及加工工艺，需要综合考虑金属材料的特性、挤出管材的形状和尺寸要求等因素，并采用合适的材料和工艺参数，以确保挤出管材的质量和性能。
同时，定期对模具进行维护和保养，以延长模具寿命和提高生产效率。

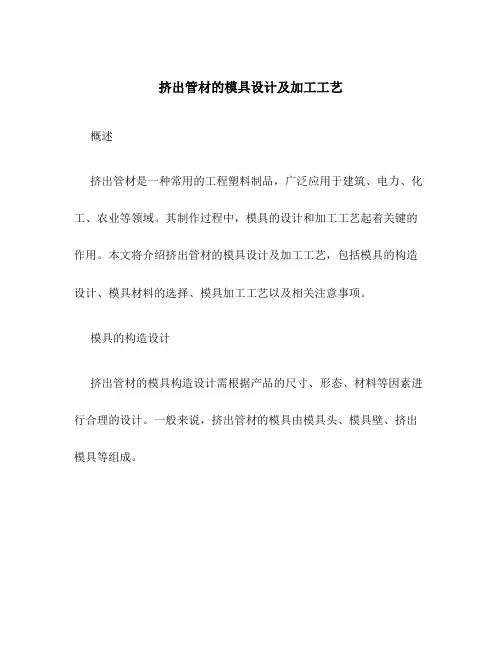

挤出管材的模具设计及加工工艺概述挤出管材是一种常用的工程塑料制品，广泛应用于建筑、电力、化工、农业等领域。
其制作过程中，模具的设计和加工工艺起着关键的作用。
本文将介绍挤出管材的模具设计及加工工艺，包括模具的构造设计、模具材料的选择、模具加工工艺以及相关注意事项。
模具的构造设计挤出管材的模具构造设计需根据产品的尺寸、形态、材料等因素进行合理的设计。
一般来说，挤出管材的模具由模具头、模具壁、挤出模具等组成。
模具头是挤出管材模具的关键部分，决定了管材的截面形状和尺寸。
模具头一般由模具材料和模具芯构成，根据管材的要求，模具头可以设计成不同的形状，如圆形、方形、矩形等。
在模具头的设计过程中，需要考虑到管材的挤出压力、挤出速度、挤出温度等因素，以确保管材的质量。
模具壁模具壁是挤出管材模具的支撑部分，用于保持管材的形状和尺寸稳定。
模具壁一般由金属材料制成，具有高强度和耐磨性。
在模具壁的设计中，需要考虑到管材的内外径、壁厚等因素，以确保管材的尺寸满足要求。
挤出模具是用于挤出管材的关键部件，其作用是将塑料熔体通过模具头挤出，形成管状产品。
挤出模具的设计需要考虑到模具的材料、结构和尺寸，以及管材的要求，以确保挤出过程的顺利进行。
模具材料的选择挤出管材模具的材料选择要考虑到模具的耐磨性、硬度、热稳定性等因素。
一般来说，常用的模具材料有高铬铸铁、合金钢、硬质合金等。
在选择模具材料时，需要根据具体的挤出管材的要求和挤出工艺条件进行合理的选择。
模具加工工艺模具加工工艺是指将模具设计图纸转化为具体的模具产品的过程。
模具加工工艺包括数控加工、热处理、装配等步骤。
数控加工是模具加工中的重要工艺环节，其可以提高模具的精度和效率。
数控加工主要包括数控车床、数控铣床、数控磨床等设备的使用。
在进行数控加工时，需要根据模具设计图纸进行合理的工艺规划和刀具选择，以确保模具产品的精度和质量。
热处理热处理是模具加工中的关键工艺环节，通过热处理可以改善模具的硬度和耐磨性。
挤出管材模具设计教程简介挤出管材模具是在挤出工艺中常用的一种模具，用于制造各种类型和尺寸的管材。
本教程将介绍挤出管材模具的设计流程、关键要素以及注意事项，以帮助读者了解和掌握挤出管材模具设计的基本知识。
设计流程挤出管材模具的设计流程可分为以下几个步骤：1.确定管材规格：首先需确定所需生产的管材的规格，包括直径、壁厚等。
这有助于确定模具的尺寸和形状。
2.材料选择：根据管材的特性和要求，选择适合的模具材料。
通常情况下，模具材料需要具有高硬度、耐磨性和耐腐蚀性。
3.模具设计：基于管材规格和材料选择，进行具体模具的设计。
模具的设计需要考虑到多个方面，包括模具结构、内部流道设计、冷却方式等。
4.加工和装配：根据设计图纸进行模具的加工和部件的装配。
加工过程需要精确控制尺寸和形状，保证模具的准确性和稳定性。
5.试产和调试：将装配好的模具与挤出设备配合使用，进行试产和调试。
通过试产，可以测试模具的性能和管材的质量，并进行必要的调整和优化。
关键要素在挤出管材模具设计过程中，有几个关键的要素需要特别注意：内部流道设计是模具设计中最重要的部分之一。
内部流道需要确保材料的均匀挤出，并且保证管材的尺寸和形状的准确性。
要注意内部流道的结构设计，避免死角和堵塞。
2. 冷却方式冷却方式对于管材的质量和生产效率有重要影响。
在模具设计中，需要合理布置冷却水路，确保模具表面的均匀冷却，避免过热和变形。
3. 模具材料选择模具材料的选择对于模具的使用寿命和管材的质量有重要影响。
通常情况下，选择具有高硬度、耐磨性和耐腐蚀性的合金钢或特殊合金材料。
模具的结构设计需要考虑到方便拆卸和维护。
合理的结构设计可以提高模具的使用寿命，并方便清洗和更换部件。
注意事项在挤出管材模具设计过程中，还需要注意以下几个事项：1. 与挤出设备的配合模具设计需要与挤出设备的配合，确保模具的稳定运行和管材的质量。
在设计过程中，需要考虑到挤出设备的尺寸和特性，避免出现不匹配的情况。

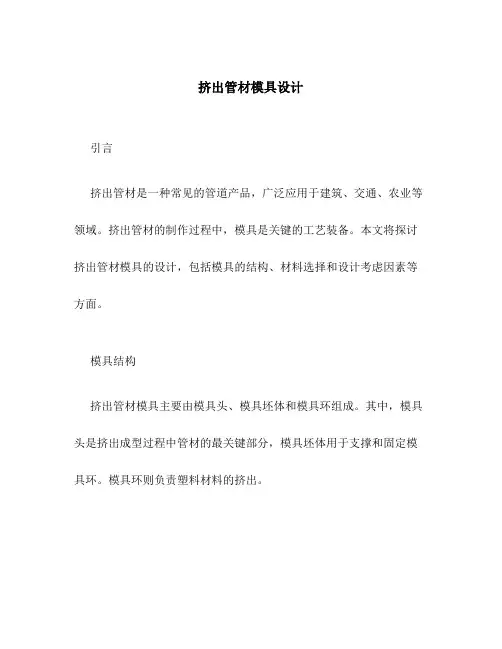

挤出管材模具设计引言挤出管材是一种常见的管道产品，广泛应用于建筑、交通、农业等领域。
挤出管材的制作过程中，模具是关键的工艺装备。
本文将探讨挤出管材模具的设计，包括模具的结构、材料选择和设计考虑因素等方面。
模具结构挤出管材模具主要由模具头、模具坯体和模具环组成。
其中，模具头是挤出成型过程中管材的最关键部分，模具坯体用于支撑和固定模具环。
模具环则负责塑料材料的挤出。
模具头模具头是挤出管材模具中最重要的组成部分。
它的设计直接影响到管材的外形和质量。
模具头通常由金属制成，常用的材料有钢、铜、铝等。
模具头的设计要考虑以下几个因素：1.出料口形状：出料口的形状直接影响到管材的外形。
常见的出料口形状有圆形、方形、椭圆形等。
根据不同的应用需求和生产工艺，选择合适的出料口形状。
2.材料流动性：模具头的内部结构要保证塑料材料能够顺利流动，并且不产生过多的剪切、熔融和冷却效应。
合理的材料流动性设计可以避免管材表面的缺陷和内部的应力集中。
3.温度控制：模具头在挤出过程中会受到高温的影响，因此需要进行温度控制。
常见的方法包括冷却水循环系统和加热装置。
合理的温度控制可以提高模具的使用寿命和管材的质量。
模具坯体模具坯体是挤出管材模具的支撑和固定部分，通常由钢材制成。
它的设计要考虑到模具头和模具环的连接方式，以及整个模具的稳定性。
模具坯体的设计要注意以下几个因素：1.刚度和强度：由于模具头在挤出过程中承受较大的压力和冲击力，模具坯体需要具有足够的刚度和强度。
合理的坯体设计可以防止模具头的变形和破坏。
2.连接方式：模具坯体与模具头的连接方式要牢固可靠。
常见的连接方式有螺纹连接、焊接连接和插销连接等。
根据具体情况选择合适的连接方式。
3.对流道和冷却系统的支撑：模具坯体还要支撑模具的对流道和冷却系统。
对流道的设计要考虑到材料流动的均匀性和顺畅性，冷却系统的设计要保证温度的均匀分布。
模具环模具环是挤出过程中塑料材料的挤出口，它的外形和尺寸决定了管材的横截面形状和尺寸。
