塑料挤出模具设计

塑料型材挤出成型工艺与模具设计的关键点介绍挤出成型是塑料产品主要的成型方法之一，目前广泛应用在建筑、电器、照明等领域。

塑料挤出成型是将熔融状态下的塑料在压力下通过开孔的模口挤出，以获得截面与模口孔形状近似的连续的塑料制品。

通过挤出成型的方法，可以获得许多不同类型的塑料制品，如板材、管材、异型材、薄膜、棒材和纤维。

下面结合实际应用介绍4点挤出成型及模具设计需要注意的关键点：1.根据产品结构类型选择挤出成型定型方式。

通用的定型方式主要有风冷和水冷两种，一般开放式的较厚型材采用风冷方式定型模，没有定型套，直接采用开放的铜片定型产品外轮廓，优势是有助于改善表面拉线问题以及产品细节卡位形状可调性更强；封闭的结构产品采用水冷定型套方式进行定型，保证产品外型尺寸，优势是挤出速度快。

2.挤出产品材料的选择。

对于光学要求高的可以选择高光效的PC材料，对于支架类产品考虑成本因素可选择ABS、PVC材料，还有一些线条灯以及透光性更好需求的可以考虑采用PMMA材料。

不同的材料，就需要选择合适的加工温度以及烤料温度。

3.依据产品结构和材料特性，选择合适的模具设计方案。

对于一些结构简单的产品，尽量优先考虑采用1出多的模具方案，有利于提升加工效率。

由于PC材料粘性更强，在LED 照明产品中应用时，只有一些结构简单的管状结构适合开1出2或1出4的挤出模具，当产品结构复杂时，只能采用1出1的模具成型。

PVC材料、ABS材料加工稳定性更好，成型的产品尺寸稳定性更好，一般优先直接烤料采用1出多的挤出模具方式。

4.结合实际工艺模具加工可行性，产品外型设计需要更加合理。

第一，产品壁厚尽可能设计均匀，壁厚差异太大，容易导致产品挤出内应力过大，一般建议壁厚设计相差不要超过1.3倍。

第二，产品拐角位置需要注意设计圆角，尽可能保证内外部同心，一般圆角宜设计R0.2mm，不宜设计太大，太大容易导致局部料流过快，影响产品成型结构；也不宜过小，太小容易导致产品局部应力过大问题。

挤出塑料模具课程设计一、课程目标知识目标：1. 学生能理解并掌握塑料模具的基本概念、分类及挤出模具的工作原理。

2. 学生能够描述挤出塑料模具的设计流程，包括模具结构、材料选择和工艺参数的确定。

3. 学生了解塑料成型过程中的常见问题及解决办法。

技能目标：1. 学生能够运用CAD软件进行挤出模具的设计，具备初步的模具设计能力。

2. 学生能够运用实验设备进行挤出成型实验，掌握实验操作的基本技能。

3. 学生能够分析挤出模具设计中的问题，并提出合理的改进方案。

情感态度价值观目标：1. 培养学生对塑料模具设计和制造的兴趣，激发学生的创新意识。

2. 培养学生严谨、细致的学习态度，提高学生的团队协作能力。

3. 学生能够认识到塑料模具在工业生产中的重要性，增强学生的社会责任感。

本课程针对高年级学生，结合学科特点和教学要求，以实用性为导向，旨在培养学生的模具设计能力、实验操作技能和问题分析解决能力。

通过本课程的学习，学生能够将理论知识与实际应用相结合，为未来从事相关工作奠定基础。

二、教学内容本章节教学内容主要包括以下三个方面：1. 塑料模具基础知识：- 模具的分类、结构及其工作原理。

- 塑料材料的基本性能及选用原则。

- 挤出模具的设计原理和流程。

2. 挤出模具设计方法：- 模具结构设计：包括型腔、型芯、导向装置等。

- 模具材料选择：根据塑料性能和成型工艺选择合适的模具材料。

- 模具工艺参数确定：分析成型过程中压力、温度、速度等参数的影响。

3. 挤出成型实验与问题分析：- 实验设备操作：学会使用挤出机、模具等设备进行实验。

- 实验操作技能：掌握挤出成型过程中各项操作要领。

- 常见问题分析：分析成型过程中可能出现的缺陷，并提出解决方案。

教学内容参考教材相关章节，结合课程目标，按照以下进度安排：1. 塑料模具基础知识（2课时）2. 挤出模具设计方法（3课时）3. 挤出成型实验与问题分析（3课时）三、教学方法本章节采用以下多样化的教学方法，以激发学生的学习兴趣和主动性：1. 讲授法：在塑料模具基础知识部分，通过教师系统的讲解，使学生掌握模具的基本概念、分类和工作原理。

塑料挤出模具设计书籍1. 前言塑料挤出模具设计是塑料制品生产过程中至关重要的一环。

优秀的模具设计能够提高产品的制造效率和品质。

然而，塑料挤出模具的设计本身就具有一定的复杂性和挑战性。

本文将介绍一些经典和实用的塑料挤出模具设计书籍，希望能够为相关从业者提供帮助。

2. 《塑料挤出模具技术》《塑料挤出模具技术》是一本比较系统的、介绍塑料挤出模具设计的专业书籍。

该书由塑料挤出模具设计专家张敏波编写，共分为13章，内容包括挤出模具结构、设计原则、设计步骤、零件设计、配件设计、加热冷却、模具试验与调试等方面。

本书的设计思路清晰，图文并茂，既有专业性，同时也容易理解，对于从事挤出模具设计的人员非常有用。

3. 《挤出模具设计手册》《挤出模具设计手册》是一本典型的实用型书籍。

该书由《塑料加工技术》杂志社主编，内容涵盖了挤出模具的设计与加工，包括挤出机螺杆设计、模具设计、制造、调试等方面。

本书图文并茂，重点突出，对于初学者和实践工作者来说是一本不可多得的指导资料。

4. 《塑料成型模具设计与计算》《塑料成型模具设计与计算》是由罗杰·努弗德撰写的，介绍塑料成型模具设计的教材。

该书主要包括模具设计的基本步骤、结构类型、设计中的常见问题及其解决方法等。

全书以实例为主，针对不同材料，对模具的结构和尺寸做了具体的说明和计算，可以帮助模具设计者更好地理解模具的设计和使用。

5. 《挤出模具加工技术》《挤出模具加工技术》是一本针对模具加工人员编写的实用书籍。

本书主要介绍了模具的加工方法与技术，包括计算、铣削、机加工、电火花加工等方面。

此外还特别介绍了加工过程中的注意事项和技巧。

本书内容丰富，实用性强，能够为加工人员提供帮助。

6. 《塑料挤出模具设计案例分析》《塑料挤出模具设计案例分析》是由中国塑料加工协会科技委员会主编的一本书籍。

该书收集了一系列实际的挤出模具设计案例，并对每个案例进行了分析和介绍。

本书图文并茂，案例丰富，能够帮助读者全面了解挤出模具的设计和实际应用。

塑料挤出模具设计塑料挤出模具设计指的是生产各种管道、线条、条形等复杂形状的产品，以满足消费者的需求。

挤出模具设计是塑料成型工艺中最关键的一环。

模具设计要求精度高、生产效率高、工艺优良、耐久性强等多个方面的考量，因此，在设计中需要注意各项要素，以达到预期的效果和质量标准。

首先，塑料挤出模具设计需要结合塑料挤出成型的工艺流程和参数，确保稳定的生产和高效的能源利用。

第一步是从材料入手，确定选用哪种材质，例如，挤出模具通常会使用热工模造型钢，湛江模具钢等合金类材料，这些材料能够提高模具的硬度和耐磨性，满足生产高要求产品的需要。

然后，根据产品形状等要求进行模具的设计，制定模具的大小、形状和几何参数，并结合模具的内部结构和装配装置，以确保正常的生产效果。

其次，在塑料挤出模具设计中需要注意模具的板数、结构和加工工艺。

挤出模具通常采用多板式结构，有顶板、底板、侧板、隔板等部件，用来固定塑料管材的截面形状、支撑挤出的压缩过程和控制形状等方面。

而在制作过程中，需要考虑到精度和几何形状的匹配关系，避免由于制造误差等问题造成挤出过程中的漏斗效应和产品的形状变形问题。

由此可见，塑料挤出模具设计、制造和精密加工是一项极其繁琐的工程。

其次，一个优秀的塑料挤出模具设计还需要考虑到产品配合、冷却和粘连等环节。

对于不同的挤出产品，需要根据其特点和要求进行设计和制作。

例如，在挤出大规格、壁厚较大的产品时，应该考虑到的是冷却和卡边设计，以便解决加热带来的产品变形问题；而在厚度较薄、曲度较大的产品上，需要考虑到的是粘连和多层结构的细致设计，以确保产品的精度和美观度。

最后，优秀的塑料挤出模具设计还需要考虑到制造和维护成本的问题。

制造成本与材料、加工和手工制作等资源的利用效率密切相关；而维护成本则往往与使用寿命相关，需要定期进行检查和维护，切勿忽略隐患和故障点。

这样才能确保模具的长期使用效应和成本效益。

总之，塑料挤出模具设计是制造各类产品的重要前提和要素，需要注重各个方面的细节和技术，以满足消费者的需求和制造公司的要求。

挤出模具设计课程设计一、教学目标本课程旨在通过挤出模具设计的学习，使学生掌握挤出模具的基本结构、工作原理和设计方法，培养学生运用理论知识解决实际问题的能力。

通过本课程的学习，学生应达到以下目标：1.知识目标：（1）了解塑料挤出成型的基本原理和工艺过程；（2）掌握挤出模具的组成、结构和作用；（3）熟悉挤出模具的设计方法和步骤。

2.技能目标：（1）能够分析挤出成型工艺参数对模具设计的影响；（2）具备挤出模具零件尺寸计算和选材的能力；（3）学会使用相关软件进行挤出模具设计。

3.情感态度价值观目标：（1）培养学生的创新意识和团队协作精神；（2）强化学生对模具行业的认识，提高学生对模具设计的兴趣；（3）培养学生严谨的科学态度和良好的职业道德。

二、教学内容本课程的教学内容主要包括以下几个部分：1.塑料挤出成型的基本原理和工艺过程；2.挤出模具的组成、结构和作用；3.挤出模具设计方法和步骤；4.挤出模具零件尺寸计算和选材；5.挤出模具设计软件的使用。

教学过程中，将结合具体案例进行分析，使学生能够更好地理解和掌握所学知识。

三、教学方法为了提高教学效果，本课程将采用多种教学方法，包括：1.讲授法：通过讲解理论知识，使学生掌握挤出模具设计的基本原理和方法；2.案例分析法：分析实际案例，使学生了解挤出模具设计的过程和注意事项；3.实验法：通过实验操作，使学生熟悉挤出模具的结构和作用；4.讨论法：分组讨论，培养学生团队协作能力和创新意识。

四、教学资源为了支持教学内容和教学方法的实施，丰富学生的学习体验，我们将准备以下教学资源：1.教材：选用权威、实用的教材，为学生提供系统的理论知识；2.参考书：提供相关领域的参考书籍，拓宽学生的知识视野；3.多媒体资料：制作课件、视频等多媒体资料，帮助学生更好地理解教学内容；4.实验设备：准备现代化的实验设备，为学生提供实践操作的机会。

五、教学评估本课程的教学评估将采用多元化的评估方式，全面、客观地评价学生的学习成果。

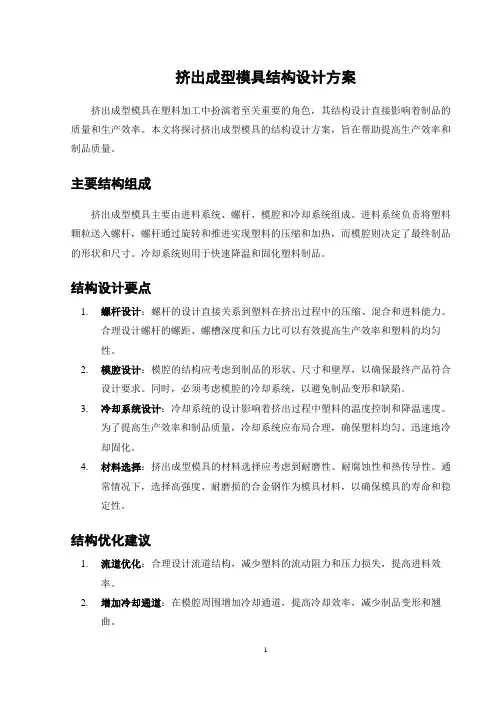

挤出成型模具结构设计方案挤出成型模具在塑料加工中扮演着至关重要的角色，其结构设计直接影响着制品的质量和生产效率。

本文将探讨挤出成型模具的结构设计方案，旨在帮助提高生产效率和制品质量。

主要结构组成挤出成型模具主要由进料系统、螺杆、模腔和冷却系统组成。

进料系统负责将塑料颗粒送入螺杆，螺杆通过旋转和推进实现塑料的压缩和加热，而模腔则决定了最终制品的形状和尺寸。

冷却系统则用于快速降温和固化塑料制品。

结构设计要点1.螺杆设计：螺杆的设计直接关系到塑料在挤出过程中的压缩、混合和进料能力。

合理设计螺杆的螺距、螺槽深度和压力比可以有效提高生产效率和塑料的均匀性。

2.模腔设计：模腔的结构应考虑到制品的形状、尺寸和壁厚，以确保最终产品符合设计要求。

同时，必须考虑模腔的冷却系统，以避免制品变形和缺陷。

3.冷却系统设计：冷却系统的设计影响着挤出过程中塑料的温度控制和降温速度。

为了提高生产效率和制品质量，冷却系统应布局合理，确保塑料均匀、迅速地冷却固化。

4.材料选择：挤出成型模具的材料选择应考虑到耐磨性、耐腐蚀性和热传导性。

通常情况下，选择高强度、耐磨损的合金钢作为模具材料，以确保模具的寿命和稳定性。

结构优化建议1.流道优化：合理设计流道结构，减少塑料的流动阻力和压力损失，提高进料效率。

2.增加冷却通道：在模腔周围增加冷却通道，提高冷却效率，减少制品变形和翘曲。

3.模具光洁度：保持模具表面的光洁度，减少制品表面缺陷的产生。

4.辅助装置：考虑在模具中增加辅助装置，如拉伸机构或气动系统，以实现特定制品的形状和结构。

结语挤出成型模具结构设计是塑料加工生产中至关重要的环节，合理的设计方案可以提高生产效率、降低成本并保证制品质量。

通过本文的介绍，希望能对挤出成型模具的设计提供一定的指导和参考，以满足不同生产需求的要求。

塑料成型工艺与模具设计塑料是一种广泛应用于各种工业领域的材料，如塑料制品、汽车零部件、家用电器等。

要生产高质量的塑料制品需要掌握塑料成型工艺与模具设计。

1. 塑料成型工艺塑料成型工艺是将熔化的塑料通过模具加工成制品的过程。

常用的塑料成型工艺有注塑成型、挤出成型、吹塑成型、压缩成型等。

1.1 注塑成型注塑成型是指将熔化的塑料加入注塑机的料斗，并经过高压注入到模具中形成成品。

注塑机主要由三个部分组成：进料口、注射器和模具。

注塑成型工艺适用于制造大批量，外形复杂的制品，例如手机外壳、键盘等。

1.2 挤出成型挤出成型是将熔化的塑料通过特殊的挤出机械，经过模头挤出，形成长条状塑料制品。

该成型工艺适用于制造管道、线缆、塑料块等制品。

1.3 吹塑成型吹塑成型是指将熔化的塑料通过吹塑机械，吹入气压模具中进行成型。

该成型工艺适用于制造各种形状的塑料瓶、塑料桶等中空制品。

1.4 压缩成型压缩成型是将熔化的塑料放入模具中，然后加热模具，使塑料成型。

该成型工艺适用于制造薄壁制品、电缆附件、电器配件等制品。

2. 模具设计模具设计是指根据塑料制品的形状、尺寸和用途，设计适合的模具。

模具由注塑模具、挤出模具、吹塑模具、压缩模具等不同类型组成。

2.1 注塑模具设计注塑模具是一种用于注塑成型的专用模具。

注塑模具设计时需要根据制品的尺寸、形状、壁厚和材质选择合适的模具材料和型号。

设计时需要考虑到模具的结构合理性、模具的冷却方式以及模具动力系统和操作系统的设计等方面。

2.2 挤出模具设计挤出模具是挤出成型必须的一种模具。

挤出模具设计时需要考虑到制品的形状、尺寸和挤出机的性能等因素。

挤出模具还需要考虑到挤出头和模头的结构以及设计选材等。

2.3 吹塑模具设计吹塑模具是吹塑成型必须的一种模具。

吹塑模具设计时需要考虑到制品的形状、尺寸、厚度、重量等因素。

同时还需要考虑到吹出模具的形状、结构和材质等。

2.4 压缩模具设计压缩模具是压缩成型必须的一种模具。

典型的挤出模具设计挤出模具是一种常用于橡塑制品加工的模具，通过材料在模具中连续挤出，使其形成具有一定形状和尺寸的产品。

挤出模具广泛应用于塑料、橡胶、硅胶、硬质泡沫等各种材料的生产中，能够制造出各种管材、板材、条材、异型材等产品。

典型的挤出模具设计需要考虑材料特性、产品形状和尺寸等多个因素。

首先，挤出模具设计需要根据材料的特性来确定模具的结构和参数。

不同材料具有不同的流动性、熔体温度和粘度，对模具的设计产生不同的要求。

例如，一些材料具有较高的熔体温度和较高的黏度，需要采用加热设备和较大的流道截面积来确保材料能够顺利挤出。

而一些材料具有较低的流动性，需要增加收缩率和壁厚等参数来避免产品出现瑕疵。

因此，设计师需要了解材料的特性，合理确定模具的结构和参数。

其次，挤出模具设计需要考虑产品的形状和尺寸。

不同的产品形状对模具的设计产生不同的要求。

例如，圆形管材的模具需要设计圆形的出模口和流道，以保证挤出的产品具有良好的圆度和尺寸一致性。

而异型材的模具需要根据产品的形状和结构设计复杂的挤出口和流道，以确保产品能够顺利挤出，并且具有良好的表面质量和尺寸精度。

因此，设计师需要根据产品的形状和尺寸，合理确定模具的结构和参数。

再次，挤出模具设计需要考虑模具的制造和使用成本。

模具的制造和使用成本直接影响到产品的竞争力和市场占有率，因此设计师需要在满足产品形状和质量要求的前提下，尽量减少模具的制造和使用成本。

一方面，可以通过合理设计模具的结构和参数，减少模具的复杂度和制造难度。

另一方面，可以选择合适的材料和加工工艺，提高模具的耐磨性和使用寿命，降低维护和更换的频率。

因此，设计师需要综合考虑多个因素，合理选择模具的结构、材料和加工工艺，以实现最佳的经济效益。

最后，挤出模具设计还需要考虑产品的生产效率和质量稳定性。

生产效率和质量稳定性是企业提高竞争力和降低成本的关键。

模具的设计应充分考虑产品的生产工艺和生产效率，提高生产效率和降低不良品率。

塑料成型工艺及模具设计塑料成型是一种通过模具设计和加工塑料制品的工艺。

塑料成型工艺主要包括注塑成型、吹塑成型和挤塑成型。

注塑成型是最常见的塑料成型工艺之一。

该工艺首先将选定的塑料颗粒加热熔化，然后将熔融的塑料注入一个模具中。

模具通常由两个部分组成，分别是一个固定模具和一个活动模具。

熔融的塑料在模具中冷却和固化后，活动模具打开，成品塑料制品从中取出。

注塑成型工艺具有制品尺寸稳定、生产效率高和适合大批量生产等优势。

吹塑成型是另一种常用的塑料成型工艺。

它主要用于制作一些中空或异型制品，如瓶子或塑料容器等。

吹塑成型的过程通常分为两个步骤：首先是挤出成型，将熔融的塑料通过挤出机挤出成一个长管状；然后是吹塑成型，将挤出成的塑料管放入一个气压模具中，通过内部气压逐渐将塑料推向模具壁上，使其与模具壁接触并冷却固化。

吹塑成型工艺具有成本低、生产效率高和对模具要求较低的优点。

挤塑成型是将熔融的塑料通过挤出机挤出成所需形状的工艺。

挤塑成型通常适用于制造长条状、薄壁制品，如塑料管、塑料板材等。

挤塑成型的过程分为三个步骤：首先是塑料熔化和挤出，将塑料颗粒加热熔化后，通过挤出机将其挤出成所需形状；然后是冷却固化，将挤出的塑料通过水冷却，使其迅速固化；最后是切割和整形，将挤出的塑料制品切割成所需长度，并进行整形和修整。

挤塑成型工艺具有生产效率高、成本低和适合大批量生产的特点。

在塑料成型过程中，模具设计起着非常重要的作用。

模具的设计需要考虑到塑料制品的形状和尺寸要求，以及生产效率和成本等因素。

模具通常由若干个零部件组成，包括固定模具、活动模具和模具芯等。

模具的设计需要考虑到注塑或吹塑成型过程中的塑料流动、冷却和固化等因素，以保证制品的质量和尺寸稳定。

总而言之，塑料成型是一种常见的制造工艺，通过模具设计和制造塑料制品。

不同的塑料成型工艺具有不同的特点和优势，可以根据制品需求选择合适的成型工艺。

模具设计是塑料成型过程中的关键要素，需要综合考虑多种因素，以满足制品质量、生产效率和成本的要求。

挤出型热塑性弹性体的设计包括几何参数的设计(比如壁厚、筋、半径、中空和铰链)，同时要考虑它们对产品加工及其性能会产生什么影响。

以下罗列了挤出设计的一般准则。

壁厚均匀的或者近乎均匀的截面厚度将更具备易加工性，降低成本，更好的误差控制，更好的表面光洁度和更复杂的形状。

最小壁厚为0.5毫米(0.02”)，而最大壁厚为9.5毫米(0.375”)。

更薄的壁厚是可能的，但需要用到santoprene8000热塑性弹性体系列。

壁厚的变化要光顺平稳，并应尽可能小，因为这将有助于冲压模均衡。

筋在壁厚变化过程中，如果厚度变化太剧烈太大，在平衡流场过程中可能会出现问题。

筋的厚度应该是标称壁厚的50%，半径应该以此为基础设计。

半径急剧变化的地方要用圆角代替过渡。

挤出部件最小的半径是0.20mm(0.007”)。

中空在横截面里可能会有中空截面。

挤压模具可能刚开始便具有中空截面的形状，在冷却的时候可以在中空截面内使用压缩空气以保持形状，另一种方法是在挤出机的外部使用真空来帮助中空截面保持形状。

更多的中空截面使得模具的设计变得更复杂，其轮廓形状的保持也变得更加困难。

除非是设计要求，中空截面应该尽量减少甚至全部避免。

在挤出的过程中往内吹风是冷却部件内壁的一种手段。

这就需要沿着切割线或冲孔方向有空气可以流通。

发泡挤出热塑性弹性体tpv可以通过化学和机械方法来起泡。

对化学起泡，可以使用诸如重盐酸盐之类的发泡剂。

可以达到的泡沫密度比重为0.97(典型的未起泡tpv)到0.70。

更低的密度受专利影响。

发泡剂在180℃到190℃下会退化，因为大部分tpv的基础是在195到215℃条件下进行的。

对于机械方法，水是作用介质。

这里，名为“水起泡”的技术，是一项专利技术。

需要用专门的设备来获得一致的泡沫结构和密度。

密度由0.97减少到0.20。

在这个范围内的密度可以通过控制加工工艺来获得。

密度的减小会影响机械特性，所以这被归为应用中的外形设计。

塑料挤出模具设计原理在塑料加工行业中，塑料挤出是一种常见且重要的加工工艺，而塑料挤出模具的设计则是决定塑料制品成型质量的关键因素之一。

塑料挤出模具设计原理涉及到多方面的知识和技术，了解这些原理对于设计高质量的塑料挤出模具至关重要。

首先，在进行塑料挤出模具设计时，需要考虑到塑料的流变特性。

塑料在经过高温加工后会变得柔软并具有可塑性，因此在设计模具时需要考虑塑料的流动方向、流速以及受力情况。

通过合理设计模具的流道和出口形状，可以有效控制塑料的流动，确保塑料制品在成型过程中不出现缺陷。

其次，挤出模具的温度控制也是非常重要的一环。

塑料挤出过程需要在一定的温度范围内进行，过高或者过低的温度都会对塑料的成型造成影响。

因此，设计挤出模具时需要考虑到加热系统和冷却系统的配备，确保塑料能够在适宜的温度下进行挤出，从而得到优质的成型制品。

此外，挤出模具的结构设计也需要充分考虑到成型制品的形状和尺寸。

不同形状和尺寸的塑料制品需要设计不同的模具结构，包括挤出口的形状、模具的截面设计等。

通过合理设计模具的结构，可以确保塑料挤出成型后的制品具有良好的外观和尺寸精度，满足客户的需求。

最后，在进行塑料挤出模具设计时，需要考虑到材料的选择和加工工艺。

挤出模具通常使用耐磨耐腐蚀的材料制成，以确保模具具有较长的使用寿命。

同时，挤出模具的加工精度也需要很高，通常采用数控加工等先进技术进行加工，以确保模具的质量和精度符合要求。

综上所述，塑料挤出模具设计原理涉及到塑料流变特性、温度控制、结构设计、材料选择和加工工艺等多方面的因素。

只有充分了解和掌握这些原理，才能设计出高质量、高效率的塑料挤出模具，为塑料制品的生产提供可靠的支持。
