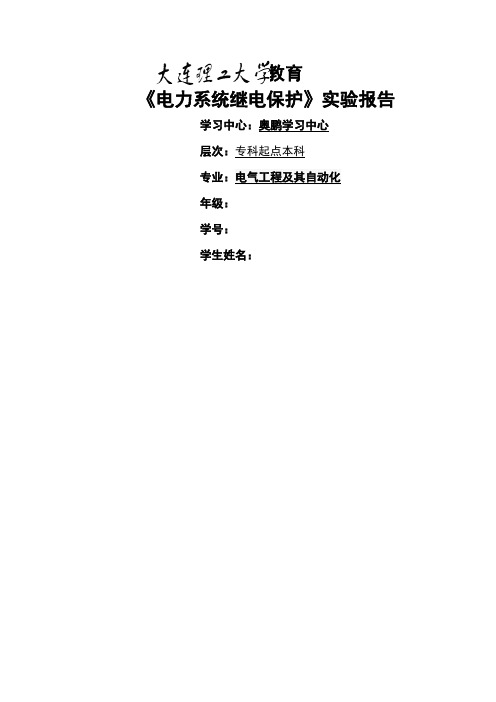

网络高等教育《电力系统继电保护》实验报告学习中心：奥鹏学习中心层次：专科起点本科专业：电气工程及其自动化年级：学号：学生姓名：实验一电磁型电流继电器和电压继电器实验一、实验目的1.熟悉DL型电流继电器和DY型电压继电器的的实际结构，工作原理、基本特性；2.学习动作电流、动作电压参数的整定方法。

二、实验电路1．过流继电器实验接线图过流继电器实验接线图2.低压继电器实验接线图低压继电器实验接线图三、预习题1.过流继电器线圈采用_串联_接法时，电流动作值可由转动刻度盘上的指针所对应的电流值读出；低压继电器线圈采用__并联_接法时，电压动作值可由转动刻度盘上的指针所对应的电压值读出。

(串联，并联)2.动作电流（压），返回电流（压）和返回系数的定义是什么？答：1.使继电器返回的最小电压称为返回电压；使继电器动作的最大电压称为动作电压；返回电压与动作电压之比称为返回系数。

2.使继电器动作的最小电流称为动作电流；使继电器返回的最大电流称为返回电流；返回电流与动作电流之比称为返回系数。

四、实验内容1．电流继电器的动作电流和返回电流测试表一过流继电器实验结果记录表2．低压继电器的动作电压和返回电压测试表二低压继电器实验结果记录表五、实验仪器设备六、问题与思考1．电流继电器的返回系数为什么恒小于1？答：由于摩擦力矩和剩余力矩的存在，使得返回量小于动作量。

根据返回力矩的定义，返回系数恒小于1.2．返回系数在设计继电保护装置中有何重要用途？答：返回系数是确保保护选择性的重要指标，让不该动作的继电器及时返回，使正常运行的部分系数不被切除。

3.实验的体会和建议电流保护的动作电流是按躲开最大负荷电流整定的，一般能保护相邻线路。

在下一条相邻线路或其他线路短路时，电流继电器将启动，但当外部故障切除后，母线上的电动机自启动，有比较大的启动电流，此时要求电流继电器必须可靠返回，否则会出现误跳闸。

所以过电流保护在整定计算时必须考虑返回系数和自起动系数，以保证在上述情况下，保护能在大的启动电流情况下可靠返回。

继电保护和电网安全自动装置检验规程前言继电保护和电网安全自动装置是电力系统中非常重要的安全设备，其稳定性和可靠性直接关系到电网的安全运行。

为了确保继电保护和电网安全自动装置的正常运行，需要建立起相应的检验规程，对其进行定期检验。

本文将详细介绍继电保护和电网安全自动装置的检验规程。

基本概念继电保护是指在电力系统中通过电气量的变化来实现对电力设备及电气线路的保护。

而电网安全自动装置是指具有故障检测、故障定位、自愈恢复和抗干扰等功能，可在电力系统故障发生时按照一定的策略自动进行保护操作。

检验内容硬件检验继电保护和电网安全自动装置的硬件检验是以设备的电气参数为基础，通过测量其电流、电压、阻抗、功率等参数的大小和变化来判断设备硬件是否正常。

该检验主要内容包括以下几个方面：1.电气参数测量：对设备的电流、电压、阻抗、功率等参数进行准确的测量，以确定设备的电气性能是否满足要求。

2.相序检查：通过检查设备三相电源的接线是否正确，避免因相序错误导致设备不能正常运行。

3.原位测试：在设备的运行状态下，对设备进行各项参数的测试和校验，以验证设备在实际运行过程中的可靠性和稳定性。

软件检验继电保护和电网安全自动装置的软件检验是指对设备的软件进行测试，以确保其程序的正确性和程序功能的完整性。

检验内容包括以下几个方面：1.程序功能测试：对设备的各项程序进行测试，检查其各种功能是否正常。

2.性能测试：对设备的响应速度、处理能力等性能指标进行测试，以保证其性能符合要求。

3.故障检测测试：对设备的故障检测程序进行测试，验证其是否能够及时发现和诊断设备故障，并采取相应的保护措施。

现场检验继电保护和电网安全自动装置的现场检验是指在实际运行环境下对设备进行测试，以验证设备在不同负荷、环境条件下的可靠性和稳定性。

检验内容包括以下几个方面：1.现场测试：对设备在实际运行环境下进行各项参数的测试和校验，以验证设备在实际运行过程中的可靠性和稳定性。

基于继电保护电气二次系统的故障检测与定位方法研究摘要：本文基于继电保护电气二次系统，聚焦于电力系统故障检测与定位方法。

首先介绍了电气二次系统的基本原理，为后续研究提供了理论基础。

在故障检测方面，传统方法以及新兴的模型驱动和机器学习技术被详细讨论，强调了其在提高准确性和可靠性方面的潜力。

对于故障定位，本文涵盖了传统的测量法、精确度较高的反演法和基于信号处理的方法，分析了它们的优缺点。

最后，通过综合运用不同方法，本研究旨在提升电力系统的可靠性和故障处理效率。

未来的研究应重点关注提高模型精度、优化机器学习算法，以适应电力系统日益复杂的需求。

通过不断创新，继电保护系统将更好地发挥其在电力系统中的重要作用。

关键词：继电保护；电气二次系统；故障检测；定位方法引言电力系统作为现代社会不可或缺的基础设施之一，其稳定运行对于各行各业的正常运转至关重要。

在电力系统中，继电保护系统的任务是在系统发生故障时迅速检测并隔离故障，以保护设备和确保系统的可靠运行。

然而，随着电力系统规模的不断扩大和技术水平的提高，故障检测与定位变得愈加复杂，需要更为智能和精确的方法。

一、继电保护电气二次系统的基本原理继电保护系统以电气二次系统为核心，通过测量电流、电压等参数监测电力系统的运行状况。

电气二次系统作为继电保护的数据源，其准确性和可靠性直接决定整个保护系统的性能。

电流和电压等测量数据提供了系统运行状态的实时信息，为及时检测和响应系统故障提供了基础。

电气二次系统的精准度直接关系到保护系统的灵敏度和可靠性，对于提高电力系统的稳定性和安全性具有关键作用。

因此，对电气二次系统的设计、运行和维护要求高度专业化，以确保其在继电保护中的有效性和稳定性。

未来的发展应注重提升电气二次系统的智能化和先进性，以适应电力系统日益增长的复杂性和高效性的需求。

二、故障检测方法故障检测是继电保护系统中的首要任务之一。

传统的故障检测方法主要基于阈值设定和规则判据，当电气参数超出设定范围时，系统即判定为发生故障。

继电保护和电网安全自动装置检验规程1 范围本标准规定了电力系统继电保护和电网安全自动装置及其二次回路接线(以下简称装置)检验的周期、内容及要求。

本标准适用于电网企业、并网运行发电企业及用户负责继电保护运行维护和管理的单位。

有关规划设计、研究制造、安装调试单位及部门均应遵守本标准。

2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。

凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件，其最新版本适用于本标准。

GB／T 7261—2000 继电器及装置基本试验方法GB／T 14285—2006 继电保护及安全自动装置技术规程DL/527—2002 静态继电保护装置逆变电源技术条件3 总则3.1 本标准是继电保护及电网安全自动装置在检验过程中应遵守的基本原则。

3.2 本标准中的电网安全自动装置，是指在电力网中发生故障或出现异常运行时，为确保电网安全与稳定运行，起控制作用的自动装置，如自动重合闸、备用电源或备用设备自动投入、自动切负荷、低频和低压自动减载、电厂事故减出力、切机等。

3.3 110 kV及以上电压等级电力系统中电力设备及线路的微机型继电保护和电网安全自动装置，必须按照本标准进行检验。

对于其他电压等级或非微机型继电保护装置可参照执行。

3.4 各级继电保护管理及运行维护部门，应根据当地电网具体情况并结合一次设备的检修合理地安排年、季、月的保护装置检验计划。

相关调度部门应予支持配合，并作统筹安排。

3.5 装置检验工作应制定标准化的作业指导书及实施方案，其内容应符合本标准。

3.6 检验用仪器、仪表的准确级及技术特性应符合要求，并应定期校验。

3.7 微机型装置的检验，应充分利用其“自检”功能，着重检验“自检”功能无法检测的项目。

4 检验种类及周期4.1 检验种类检验分为三种：a) 新安装装置的验收检验；b) 运行中装置的定期检验(简称定期检验)；c) 运行中装置的补充检验(简称补充检验)。

电力系统继电保护实验指导书机电工程学院电气工程教研室实验一 电磁型电压电流继电器特性实验1．实验目的1）了解继电器基本分类方法及其结构。

2）熟悉几种常用继电器，如电流继电器、电压继电器、时间继电器、中间继电器、信号继电器等的构成原理。

3）学会调整、测量电磁型继电器的动作值、返回值和计算返回系数。

4）测量继电器的基本特性。

2．实验内容1）电流继电器特性实验电流继电器动作、返回电流值测试实验。

实验电路原理图如图1所示：图1 电流继电器动作电流值测试实验原理图实验步骤如下：（1）按图接线，将电流继电器的动作值整定为1A ，使调压器输出指示为0V ，滑线电阻的滑动触头放在中间位置。

（2）查线路无误后，先合上三相电源开关（对应指示灯亮），再合上单相电源开关和直流电源开关。

（3）慢慢调节调压器使电流表读数缓慢升高，记下继电器刚动作（动作信号灯XD1亮）时的最小电流值，即为动作值。

（4）继电器动作后，再调节调压器使电流值平滑下降，记下继电器返回时（指示灯XD1灭）的最大电流值，即为返回值。

（5）重复步骤（2）至（4），测三组数据。

（6）实验完成后，使调压器输出为0V ，断开所有电源开关。

（7）分别计算动作值和返回值的平均值即为电流继电器的动作电流值和返回电流值。

-（8）计算整定值的误差、变差及返回系数。

误差＝［动作最小值－整定值 ]／整定值变差＝［动作最大值－动作最小值］／动作平均值 100%返回系数＝返回平均值／动作平均值表1 电流继电器动作值、返回值测试实验数据记录表2）电流继电器动作时间测试实验电流继电器动作时间测试实验原理图如图2所示：图2 电流继电器动作时间测试实验电路原理图实验步骤如下：（1）按图接线，将电流继电器的常开触点接在多功能表的“输出2”和“公共线”，将开关BK的一条支路接在多功能表的“输入1”和“公共线”，使调压器输出为0V，将电流继电器动作值整定为1.2A，滑线电阻的滑动触头置于其中间位置。

电气控制系统中继电保护器的整定方法详解继电保护器在电气控制系统中起着非常重要的作用，它能够对电气设备进行保护，及时检测和切除故障电流，保证系统的安全运行。

继电保护器的整定是指根据电气设备的额定参数，调整继电保护器的动作特性，以确保在发生故障时，能够及时检测到故障并切除电流。

下面将详细介绍继电保护器的整定方法。

1.确定设备的额定参数：在进行继电保护器整定前，首先需要确定被保护设备的额定参数，包括额定电压、额定电流、额定功率等。

这些参数将作为整定的基础数据。

2.选择合适的保护元件：根据设备的性质和特点，选择合适的继电保护器，以满足设备的保护要求。

3.根据设备特性确定动作特性：根据设备的负荷特性和故障特性，确定继电保护器的动作特性。

动作特性包括动作时间、动作电流等参数。

4.设置保护参数：根据设备的额定参数和动作特性，设置继电保护器的保护参数。

保护参数包括保护动作值、保护区域、保护延时等。

5.调整继电保护器参数：根据设备的实际情况，通过调整继电保护器的参数，使其能够实现准确的保护动作。

调整参数包括电流互感器的变比、延时时间、动作电流等。

整定继电保护器的目标是确保在设备发生故障时，继电保护器能够及时检测到故障并切除电流，以避免进一步损坏设备或引发事故。

在整定继电保护器时，需要考虑以下几个因素：1.故障类型：不同的设备可能会发生不同类型的故障，如短路故障、接地故障等。

根据故障类型，确定继电保护器的动作特性。

2.设备负荷：不同的设备负荷特性不同，有的负荷对过电流故障比较敏感，有的负荷对过负荷故障比较敏感。

根据设备的负荷特性，确定继电保护器的保护参数。

3.系统可靠性：继电保护器整定的目标是提高系统的可靠性，确保设备在发生故障时能够及时切除电流。

因此，在整定继电保护器时，需要综合考虑设备的可靠性与经济性。

4.设备先进性：随着科技的进步，设备的先进性也在不断提高。

在整定继电保护器时，需要考虑设备的先进性，选择适用于该设备的保护方案。

新型继电保护与故障测距原理与技术发表时间：2018-02-01T15:50:47.927Z 来源：《防护工程》2017年第28期作者：袁晓斌巫光祥[导读] 近年来，我国电力行业取得了较快的发展，但电力故障也时有发生，对电力系统正常的运行带来较大影响。

国网江西省电力有限公司萍乡供电分公司江西省萍乡市 337000摘要：近年来，我国电力行业取得了较快的发展，但电力故障也时有发生，对电力系统正常的运行带来较大影响。

目前，运用继电保护技术来对电力系统故障和运行异常进行诊断，或采取相应保护措施来保护电力系统是比较好的办法，确保电力系统运行的安全性和可靠性。

文章从继电保护系统的原理、作用和特点入手，对继电保护系统运行中的常见故障进行了分析，并进一步对继电保护系统运行中常见故障的处理办法进行了具体的阐述。

关键词：继电保护；故障测距原理；技术电力生产发展的需要和新技术的陆续出现是电力系统继电保护原理和技术发展的源泉。

继电保护工作者总是在不断地根据需要和可能,对已有的继电保护装置进行改进和完善,同时努力探求实现继电保护的新原理,开发新型的继电保护装置。

计算机的应用为此创造了前所未有的良机[1]。

1.继电保护系统的原理、作用和特点高压电力系统继电保护技术的原理是电气测量器件对被保护对象实时检测其有关电气量(电流、电压、功率、频率等)的大小、性质、输出的逻辑状态、顺序或它们的组合，还有检测其他的物理量(如变压器油箱内故障时伴随产生的大量瓦斯和油流速度的增大或油压强度的增高等)作为继电保护装置的输入信号，通过逻辑运算与给定的整定值进行比较，然后给出一组逻辑信号来判断相应的保护是否应该启动，并将有关命令传给执行机构，由执行机构完成保护的工作任务(跳闸或发出报警信号等)。

高压电力系统继电保护技术的作用是专业对电力系统的正常运行工况进行监测显示，对异常工况进行及时的故障报警、故障诊断或快速切断异常线路(或设备等)的电力，进而为用户的正常生产、生活用电提供保证。
