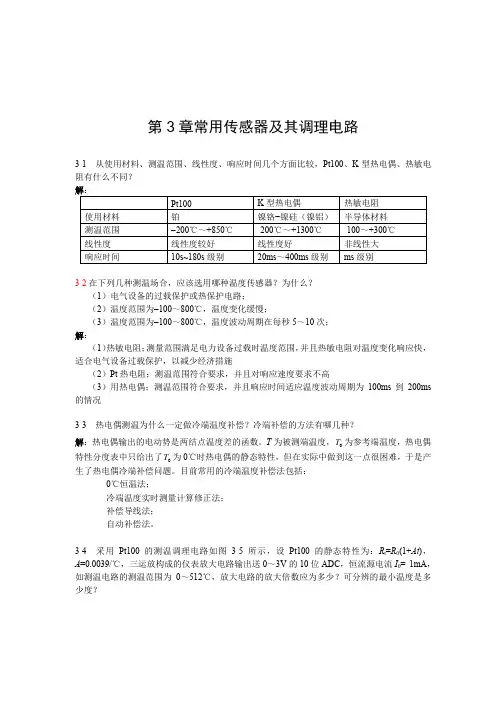

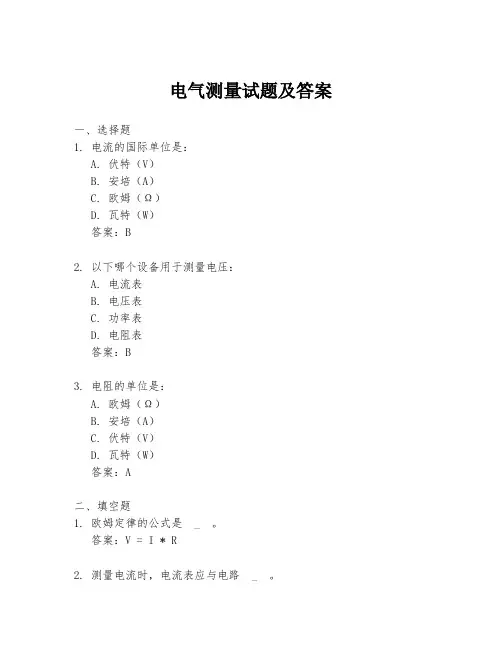

电气测量试题及答案一、选择题1. 电流的国际单位是:A. 伏特(V)B. 安培(A)C. 欧姆(Ω)D. 瓦特(W)答案:B2. 以下哪个设备用于测量电压:A. 电流表B. 电压表C. 功率表D. 电阻表答案:B3. 电阻的单位是:A. 欧姆(Ω)B. 安培(A)C. 伏特(V)D. 瓦特(W)答案:A二、填空题1. 欧姆定律的公式是 _ 。
答案:V = I * R2. 测量电流时,电流表应与电路 _ 。
答案:串联3. 测量电压时,电压表应与电路 _ 。
答案:并联三、简答题1. 简述电流表和电压表的区别。
答案:电流表用于测量电路中的电流大小,其内阻很小,通常与被测电路串联;电压表用于测量电路两端的电压差,其内阻很大,通常与被测电路并联。
2. 什么是三相电路?请简述其基本组成。
答案:三相电路是由三个交流电源组成的电路,每个电源的频率相同,相位差为120度。
基本组成包括三个相电压源、负载以及连接线路。
四、计算题1. 已知电阻R=100Ω,电压U=220V,求通过电阻的电流I。
答案:I = U / R = 220V / 100Ω = 2.2A2. 已知一个电路的总功率P=1000W,电压U=220V,求电路的总电流I。
答案:I = P / U = 1000W / 220V ≈ 4.55A五、论述题1. 论述电气测量中误差的来源及其减少误差的方法。
答案:电气测量误差主要来源于仪器误差、读数误差、环境因素等。
减少误差的方法包括使用高精度的测量仪器,进行多次测量取平均值,校准仪器,以及在稳定的环境中进行测量等。
2. 论述在电力系统中测量功率的重要性及其测量方法。
答案:在电力系统中,测量功率对于系统设计、运行和维护至关重要。
功率测量有助于评估系统效率、监控设备性能和预防过载。
功率测量通常使用功率表,该表可以测量有功功率、无功功率和视在功率等。
测量方法包括直接测量电压和电流,然后根据公式P=VI计算功率。
电气测量总结一、课程的目的掌握基本电量(电压、电流、功率、电能、频率、相位差、功率因数)和电路参数(直流电阻、交流阻抗,包括电感的品质因数、电容的介质损耗)的测量方法。
了解电工仪表、仪器的基本工作原理,能够正确选择和使用。
掌握误差估算方法,能够在工程测量中估算直接测量和间接测量的系统误差。
为从事电气方面的工作和科研奠定工程测量方面的基础。
二、学习方法掌握原理,理解特点,能够正确使用。
主要资料:教材,课件,习题。
辅助资料:电路,电磁场。
三、主要内容u,i。
直流,交流,大,中,小。
功率。
直流,交流;单相,三相;有功,无功。
f Tϕϕ。
数字测量方法。
,,,cos直流电阻,交流阻抗。
大,中,小。
附件:采样电阻,分流器,分压器。
互感器。
误差分析及传递。
重点:各量的模拟测量方法、数字测量方法、间接测量方法、其它测量方法。
各方法的适用情况、原理、特点、误差分析。
四、具体内容(依据陈立周电气测量(第5版))(一)电工仪表与测量的基本知识1、模拟指示仪表的组成和基本原理测量机构是核心。
一种测量机构和不同的测量线路可以组成不同功能的电工仪表,例如,磁电系测量机构接分流器可构成直流电流表,接分压器可构成直流电压表,接电源可构成欧姆表,接整流电路可构成交流的电压或电流表,接传感器可用于测量非电量。
不同类型的测量机构其具体结构不同,但基本原理是相同的,即必然有三个基本力矩:作用力矩,反作用力矩,阻尼力矩。
这三个力矩是各种测量机构中必不可少的,它们决定了测量机构特性。
当作用力矩和反作用力矩相等时,决定了指针的平衡位置。
阻尼力矩改善可动部分的运动特性,使指针尽快静止在平衡位置。
不同的测量机构产生着三个力矩的方式是不同的。
2、数字仪表的组成和基本原理核心是直流数字电压表,将直流电压进行A/D转换和处理。
不同的测量线路将各种待测量转换为允许输入的直流电压。
数字法测量频率和周期不需要A/D转换。
相位差可转换为时间测量,因而数字法测相位差和功率因数也不用A/D转换。

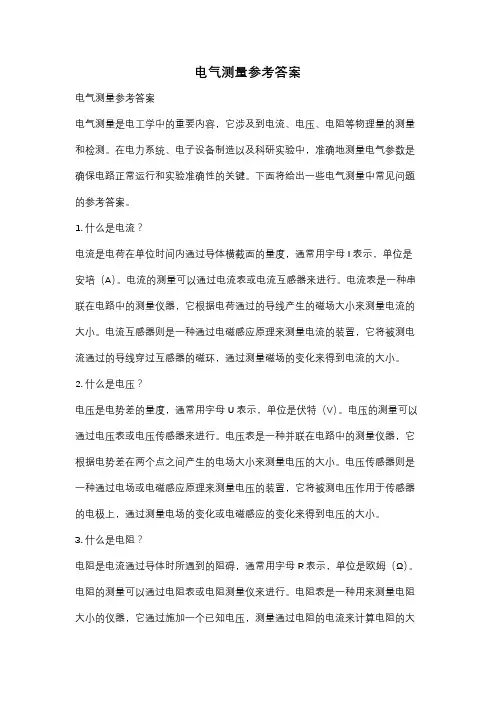

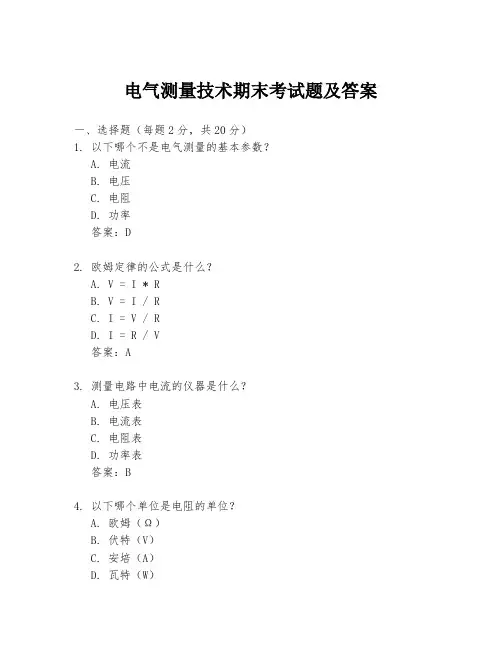

电气测量技术期末考试题及答案一、选择题(每题2分,共20分)1. 以下哪个不是电气测量的基本参数?A. 电流B. 电压C. 电阻D. 功率答案:D2. 欧姆定律的公式是什么?A. V = I * RB. V = I / RC. I = V / RD. I = R / V答案:A3. 测量电路中电流的仪器是什么?A. 电压表B. 电流表C. 电阻表D. 功率表答案:B4. 以下哪个单位是电阻的单位?A. 欧姆(Ω)B. 伏特(V)C. 安培(A)D. 瓦特(W)答案:A5. 电流表的内阻应该:A. 非常大B. 非常小C. 适中D. 可以忽略不计答案:B6. 测量电压的仪器是什么?A. 电压表B. 电流表C. 电阻表D. 功率表答案:A7. 以下哪个是测量功率的单位?A. 欧姆(Ω)B. 伏特(V)C. 安培(A)D. 瓦特(W)答案:D8. 测量电阻时,测量仪器的内阻应该:A. 非常大B.非常小C. 适中D. 可以忽略不计答案:A9. 测量功率时,通常使用的仪器是:A. 电压表B. 电流表C. 电阻表D. 功率表答案:D10. 测量电路中频率的仪器是什么?A. 频率计B. 电压表C. 电流表D. 电阻表答案:A二、填空题(每空2分,共20分)11. 欧姆定律的数学表达式是________。
答案:V = I * R12. 电流表的内阻越________,测量误差越小。
答案:小13. 电压表的内阻越________,测量误差越小。
答案:大14. 电阻的单位是________。
答案:欧姆(Ω)15. 功率的单位是________。
答案:瓦特(W)16. 测量电阻时,测量仪器的内阻应该________被测电阻。
答案:远大于17. 测量电流时,电流表应该与被测电路________连接。
答案:串联18. 测量电压时,电压表应该与被测电路________连接。
答案:并联19. 测量功率时,功率表应该与被测电路________连接。
单项选择题:1、表征系统误差大小程度的量称为( A )。
A 、准确度 B 、精确度C 、精密度D 、确定度2、 精密度是表征( A )的大小程度。
A 、偶然误差B 、疏忽误差C 、附加误差D 、引用误差 3、 准确度是表征( B )的大小程度。
A 、附加误差 B 、系统误差C 、偶然误差D 、引用误差4、 检流计下量限可达到( B ) A 。
-3 -11 -5 -7A 、 10-3B 、 10-11C 、 10-5D 、 10-75、 直流电位差计量限一般不超过( A )V 。
A 、 2 B 、 5C 、 8D 、 106、 电动系仪表的转动力矩由被测量的( D )决定。
A 、平均值 B 、峰值 C 、峰-峰值 D 、有效值7、 电磁系仪表的转动力矩由被测量的( C )决定。
A 、平均值B 、峰值C 、有效值D 、峰-峰值 8、 整流系仪表的转动力矩由被测量的( B )决定。
A 、峰值 B 、平均值C 、有效值D 、峰-峰值9、 通常,( C )级以下的电测仪表用于一般工程测量。
A 、 0.5 B 、 1.0 C 、 1.5 D 、 2.510、 准确度超过( A )级的测量需要选用比较仪器。
A 、 0.1 B 、 0.2 C 、 0.5D 、 5.011、 配套用的扩大量程的装置(分流器、互感器等),它们的准确度选择要求比测量仪器本身高( B )级。
A 、 1B 、 2~3C 、 4~5D 、 6 12、 测量电能普遍使用( C )表。
A 、电压 B 、电流 C 、电度 D 、功率 13、 直流电度表多为( C )系 A 、磁电 B 、电磁 C 、电动 D 、感应 14、 精确测量电路参数可以使用( C )。
A 、电压表 B 、电流表 C 、电桥 D 、万用表 15、 直流单电桥适用于测量( B )电阻。
A 、接地 B 、中值 C 、高值 D 、绝缘 16、 直流双电桥适用于测量( B )电阻。
电气测量试题及答案一、单项选择题(每题2分,共20分)1. 电气测量中,电流表的内阻应该()。
A. 尽可能大B. 尽可能小C. 等于被测电阻D. 等于电源电阻答案:B2. 测量电压时,电压表应()。
A. 串联在电路中B. 并联在电路中C. 与被测电阻串联D. 与被测电阻并联答案:B3. 测量电阻时,应使用()。
A. 电流表B. 电压表C. 功率表D. 欧姆表答案:D4. 测量功率时,功率表应()。
A. 串联在电路中B. 并联在电路中C. 与被测电阻串联D. 与被测电阻并联答案:A5. 测量电流时,电流表的量程应()。
A. 远大于被测电流B. 远小于被测电流C. 等于被测电流D. 接近被测电流答案:D6. 测量电压时,电压表的量程应()。
A. 远大于被测电压B. 远小于被测电压C. 等于被测电压D. 接近被测电压答案:D7. 测量电阻时,欧姆表的量程应()。
A. 远大于被测电阻B. 远小于被测电阻C. 等于被测电阻D. 接近被测电阻答案:D8. 测量功率时,功率表的量程应()。
A. 远大于被测功率B. 远小于被测功率C. 等于被测功率D. 接近被测功率答案:D9. 测量电流时,电流表的内阻对测量结果的影响是()。
A. 增大测量值B. 减小测量值C. 无影响D. 无法确定答案:B10. 测量电压时,电压表的内阻对测量结果的影响是()。
A. 增大测量值B. 减小测量值C. 无影响D. 无法确定答案:C二、多项选择题(每题3分,共15分)1. 电气测量中,电流表的正确使用方法包括()。
A. 电流表应串联在电路中B. 电流表应并联在电路中C. 电流表的量程应大于被测电流D. 电流表的内阻应尽可能小答案:ACD2. 电压表的正确使用方法包括()。
A. 电压表应串联在电路中B. 电压表应并联在电路中C. 电压表的量程应小于被测电压D. 电压表的内阻应尽可能大答案:BD3. 欧姆表的正确使用方法包括()。
A. 欧姆表应串联在电路中B. 欧姆表应并联在电路中C. 欧姆表的量程应大于被测电阻D. 欧姆表的内阻应尽可能大答案:C4. 功率表的正确使用方法包括()。

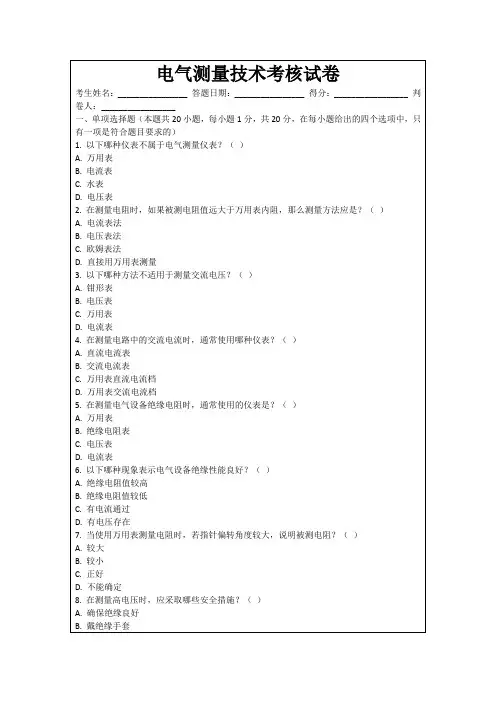

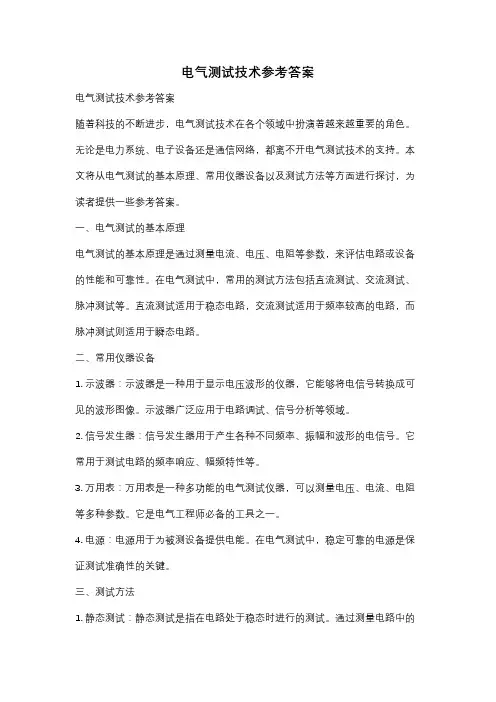

电气测试技术参考答案电气测试技术参考答案随着科技的不断进步,电气测试技术在各个领域中扮演着越来越重要的角色。
无论是电力系统、电子设备还是通信网络,都离不开电气测试技术的支持。
本文将从电气测试的基本原理、常用仪器设备以及测试方法等方面进行探讨,为读者提供一些参考答案。
一、电气测试的基本原理电气测试的基本原理是通过测量电流、电压、电阻等参数,来评估电路或设备的性能和可靠性。
在电气测试中,常用的测试方法包括直流测试、交流测试、脉冲测试等。
直流测试适用于稳态电路,交流测试适用于频率较高的电路,而脉冲测试则适用于瞬态电路。
二、常用仪器设备1. 示波器:示波器是一种用于显示电压波形的仪器,它能够将电信号转换成可见的波形图像。
示波器广泛应用于电路调试、信号分析等领域。
2. 信号发生器:信号发生器用于产生各种不同频率、振幅和波形的电信号。
它常用于测试电路的频率响应、幅频特性等。
3. 万用表:万用表是一种多功能的电气测试仪器,可以测量电压、电流、电阻等多种参数。
它是电气工程师必备的工具之一。
4. 电源:电源用于为被测设备提供电能。
在电气测试中,稳定可靠的电源是保证测试准确性的关键。
三、测试方法1. 静态测试:静态测试是指在电路处于稳态时进行的测试。
通过测量电路中的电流、电压和电阻等参数,来评估电路的性能。
2. 动态测试:动态测试是指在电路处于非稳态时进行的测试。
通过测量电路中的瞬态响应、频率响应等参数,来评估电路的动态性能。
3. 故障分析:故障分析是电气测试中非常重要的一环。
通过测试和分析电路中出现的故障,可以找出问题的根源,并采取相应的措施进行修复。
四、测试技巧1. 选择合适的测试仪器:根据被测设备的特点和测试需求,选择合适的测试仪器是保证测试准确性的关键。
2. 确保测试环境的稳定:在进行电气测试时,要确保测试环境的稳定,避免外界因素对测试结果的影响。
3. 注意安全事项:电气测试涉及高电压、高电流等危险因素,测试人员应该严格遵守安全操作规程,确保自身和设备的安全。

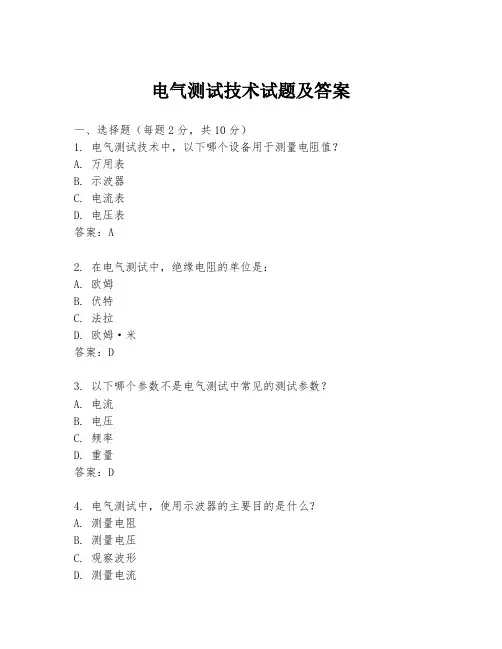

电气测试技术试题及答案一、选择题(每题2分,共10分)1. 电气测试技术中,以下哪个设备用于测量电阻值?A. 万用表B. 示波器C. 电流表D. 电压表答案:A2. 在电气测试中,绝缘电阻的单位是:A. 欧姆B. 伏特C. 法拉D. 欧姆·米答案:D3. 以下哪个参数不是电气测试中常见的测试参数?A. 电流B. 电压C. 频率D. 重量答案:D4. 电气测试中,使用示波器的主要目的是什么?A. 测量电阻B. 测量电压C. 观察波形D. 测量电流答案:C5. 电气测试时,测量设备应满足的基本要求是:A. 精确度高B. 响应速度快C. 价格低廉D. 易于操作答案:A二、填空题(每题2分,共10分)1. 在电气测试中,________是用来测量电路中电流大小的仪器。
答案:电流表2. 电气测试中,测量电压的仪器称为________。
答案:电压表3. 电气测试技术中,________是用来测量电路中电阻大小的仪器。
答案:欧姆表4. 电气测试中,________是用来测量电路中电压大小的仪器。
答案:电压表5. 电气测试中,________是用来测量电路中电流大小的仪器。
答案:电流表三、简答题(每题5分,共20分)1. 简述电气测试技术中,使用万用表的注意事项。
答案:使用万用表时,需要注意选择合适的量程,避免超出量程造成损坏;确保表笔接触良好;在测量电压时,确保电路处于断电状态,以保证安全。
2. 描述电气测试中,绝缘电阻测试的重要性。
答案:绝缘电阻测试是评估电气设备绝缘性能的重要手段,可以检测出绝缘材料的老化、损伤或缺陷,预防电气故障和安全事故的发生。
3. 说明电气测试中,示波器的作用。
答案:示波器在电气测试中用于观察和分析电信号的波形,可以测量信号的频率、幅度、周期、相位等参数,对于信号分析和故障诊断具有重要作用。
4. 阐述电气测试中,接地电阻测试的意义。
答案:接地电阻测试是确保电气系统安全的重要测试项目,通过测量接地电阻值,可以评估接地系统的效能,确保在发生故障时,能够迅速安全地将电流导入大地,防止触电事故。
电气测量总结一、课程的目的掌握基本电量(电压、电流、功率、电能、频率、相位差、功率因数)和电路参数(直流电阻、交流阻抗,包括电感的品质因数、电容的介质损耗)的测量方法。
了解电工仪表、仪器的基本工作原理,能够正确选择和使用。
掌握误差估算方法,能够在工程测量中估算直接测量和间接测量的系统误差。
为从事电气方面的工作和科研奠定工程测量方面的基础。
二、学习方法掌握原理,理解特点,能够正确使用。
主要资料:教材,课件,习题。
辅助资料:电路,电磁场。
三、主要内容u,i。
直流,交流,大,中,小。
功率。
直流,交流;单相,三相;有功,无功。
f Tϕϕ。
数字测量方法。
,,,cos直流电阻,交流阻抗。
大,中,小。
附件:采样电阻,分流器,分压器。
互感器。
误差分析及传递。
重点:各量的模拟测量方法、数字测量方法、间接测量方法、其它测量方法。
各方法的适用情况、原理、特点、误差分析。
四、具体内容(依据陈立周电气测量(第5版))(一)电工仪表与测量的基本知识1、模拟指示仪表的组成和基本原理测量机构是核心。
一种测量机构和不同的测量线路可以组成不同功能的电工仪表,例如,磁电系测量机构接分流器可构成直流电流表,接分压器可构成直流电压表,接电源可构成欧姆表,接整流电路可构成交流的电压或电流表,接传感器可用于测量非电量。
不同类型的测量机构其具体结构不同,但基本原理是相同的,即必然有三个基本力矩:作用力矩,反作用力矩,阻尼力矩。
这三个力矩是各种测量机构中必不可少的,它们决定了测量机构特性。
当作用力矩和反作用力矩相等时,决定了指针的平衡位置。
阻尼力矩改善可动部分的运动特性,使指针尽快静止在平衡位置。
不同的测量机构产生着三个力矩的方式是不同的。
2、数字仪表的组成和基本原理核心是直流数字电压表,将直流电压进行A/D转换和处理。
不同的测量线路将各种待测量转换为允许输入的直流电压。
数字法测量频率和周期不需要A/D转换。
相位差可转换为时间测量,因而数字法测相位差和功率因数也不用A/D转换。
3、测量误差及其表示方法分类:系统误差,随机误差,疏忽误差。
各自的特点,产生的原因,处理的方法。
工程测量中因系统误差比较大,湮没了随机误差。
表示方法:绝对误差,相对误差,引用误差。
计算,特点,意义。
根据最大引用误差确定仪表准确度等级。
重点。
4、工程上最大测量误差的估计(系统误差)重点。
包括直接测量和间接测量误差。
能计算直接测量误差。
对于各电量电参量的间接测量方法,能计算其误差传递,即根据直读量计算所得的待测量中所包含的系统误差。
5、系统误差的消除方法比较法。
因引入了标准元件和/或指零仪,比较法可消除元件或仪表所造成的误差,可测量得更准确。
校正值(更正值)。
仪表出厂时附有更正值曲线,或校表时记录更正值。
(二) 电流电压的测量1、磁电系测量机构的基本测量量是1Tidt T ⎰,反映电流的平均值,刻度均匀。
上式中,i 可为直流量、任意的周期量(正弦或非正弦)。
但通过正弦电流是指针指示为零,可电流仍旧会使可动部分发热。
配合外电路可构成直流电流表、直流电压表、欧姆表等。
加整流电路可构成整流系仪表,测量正弦量。
2、电磁系测量机构的基本测量量是201T i dt T⎰,反映电流的有效值,刻度不均匀。
上式中,i 可为直流量、任意的周期量(正弦或非正弦)。
配合外电路可构成交直流电流表、交直流电压表。
3、电动系测量机构的基本测量量是1201Ti i dt T ⎰,式中1i 表示固定线圈电流,2i 表示可动线圈电流,T 为基波周期。
上式中,1i 和2i 可为直流量、任意的周期量(正弦或非正弦)。
若1i 和2i 为正弦量,则基本测量量表达式可简化为12cos I I ϕ,式中1I 表示固定线圈电流1i 的有效值,2I 表示可动线圈电流2i 的有效值,ϕ为1i 、2i 的夹角。
电动系测量机构接外电路可构成交直流电压表和电流表,但主要是构成交直流功率表。
电压表电流表刻度不均匀,功率表刻度均匀。
4、测量用互感器分电压互感器和电流互感器。
主要用于降低交流高电压和大电流,为一次和二次提供可靠的电气隔离,也便于仪表的标准化。
电压互感器二次的额定电压一般为100V ,电流互感器二次的额定电流一般为5A 。
需要掌握互感器的正确使用方法。
了解互感器的误差与负载有关。
5、直流电位差计能够精确测量直流电压,配合采样电阻可测量直流电流、电阻、功率。
需注意直流电位差计的特点。
6、测量时,需综合考虑待测量的要求和仪器仪表的性能(测量对象,准确度,量限,内阻,工作条件等),再决定测量方法和仪器仪表的选择。
这一原则不仅适用于电压电流的测量,也适用于其它电量和电参量的测量。
(三) 功率电能的测量1、 电动系功率表可用于测量交直流功率,因电动系测量机构的基本测量量是1201Ti i dt T ⎰,配合外电路后,电动系功率表反映的是端口的平均功率,即使是非正弦周期电流电路,也能正确反映其功率。
需注意功率表的正确使用。
2、 功率表的角误差。
什么时候需使用低功率因数功率表。
3、 牢固掌握单相有功、无功的测量方法。
看书、课件。
4、 牢固掌握三相有功、无功的测量方法。
看书、课件。
5、 测量电能时的接线和测量方法与功率类似,但电能表的内部原理与功率表不同。
(四) 频率相位的测量1、掌握数字法测量频率、周期、相位、功率因数的原理。
硬件计数和软件计数只是计数的方法不同,其测量频率/周期的原理是相同的。
相位可转化为时间进行测量,相位差取余弦即为功率因数。
2、理解量化误差。
能根据测量频率/周期的原理和量化误差,根据测量对象和仪器的参数,选择测频率还是测周期。
(五)电路参数的测量1、掌握直流单电桥、双电桥、交流电桥、兆欧表、接地电阻测量仪。
基本原理、适用情况、正确使用。
2、掌握电路参数的常用间接测量方法。
如伏安法,三表法等。
(六)数字直流电压表的基本知识掌握数字表的一些主要技术指标:显示位数,分辨力和分辨率,准确度(误差)。
含义,计算。
(七)应用示波器测量频率和相位差主要掌握示波器的x-y方式(李沙育图形法)测量频率和相位。
理解基本原理,能根据李沙育图形确定待测的频率和相位。
测量技术在日新月异地发展,在理解基础原理,掌握基本方法的前提下,还要不断掌握新技术、新方法,甚至是利用已有知识创造新方法,才能适应和完成不断出现的新任务。
学院电子电气工程学院班级_ 姓名__________ 学号___________《电气测量技术》A(一)课程试卷B参考答案(本卷考试时间90 分钟)一、选择题(本题共4小题,每小题5分,共20分)请选择以下答案:(正确√)(错误╳)1.在他励直流发电机的实验中,为了使发电机电枢回路输出电压提高,可以采用以下方法:(1)可将励磁电流调大(√),(2)可将励磁电流调小(╳),(3)可将发电机的速度增高(√)。
2.在进行三相变压器不对称运行实验中,接法为Y,y0,副边接单相负载,其原副边的电流为:(1)原边由正序、负序和零序电流组成(╳)。
(2)副边由正序、负序和零序电流组成(√)。
(3)原边由正序、负序电流组成(√)。
3.在他励直流发电机调节特性的实验中,为了使发电机输出电压不变,可以采用以下方法:(1)调节电枢回路的串联电阻(╳),(2)调节励磁回路的串联电阻(╳),(3)调节电枢回路的电流同时,来调节励磁回路的电流(√)4.三相变压器空载与短路实验中,空载测量时电流表接于以下两种情况。
(1)接于电源一侧(╳),(2)接于变压器一侧(√)。
短路测量时电压表接于以下两种情况。
接于电源一侧(╳),(2)接于变压器一侧(√)二、填空题(本题共4小题,每小题5分,共20分)1. 他励直流电机在稳定运行时,电枢回路外串电阻后,电阻减小,电枢电流(增大),电磁转矩(增大)而(大于)负载转矩,电机转速上升。
2. 在进行直流发电机实验时,原动机为电动机的输入功率为(电功率),其表达式为(P1= U D I aD),输出功率为(机械功率),其表达式为(P2=TΩ)。
发电机的输入功率为(电动机输出的机械功率),其表达式为(P1= TΩ),输出功率为(电功率),其表达式为(P2= U F I aF)。
3. 在三相变压器空载和短路实验中,计算空载参数是在(额定电压)下,测到的数据进行(Z m)、(r m)、(x m)计算。
计算短路参数是在(额定电流)下,测到的数据进行(Z K)、(r k)、(x k)计算。
4.并联运行的三相变压器必须满足以下三个条件:1、(额定电压)和(变比)相等,2、(连接组别)相同,3、(短路电压)的标么值相等。
三、问答题(本题共4小题,每小题10分,共40分)1、在测量三相变压器空载和短路功率时,线路良好,出现一瓦特表读数为零,是否有此可能?如有此可能试说明原因?答:在测量三相变压器空载和短路功率时,采用两瓦特表,在线路良好时,有可能出现一瓦特表读数为零,因为两瓦特表读数分别为:P I=UICOS(300+Ф)、P II=UICOS(300-Ф),当Ф=600时,P I=UICOS(300+600)= UICOS900=0、即此表读数为零,P II=UICOS(300-600)= UICOS(-300>0。
2、在测量三相变压器空载和短路功率时,采用两瓦特计法时,在空载测量时,为什么会出现两瓦特表极性相反的现象?答:在测量三相变压器空载和短路功率时,采用两瓦特计法时,在空载测量时,因为两瓦特表读数分别为:P I=UICOS(300+Ф)、P II=UICOS(300-Ф),当Ф>600时,P I=UICOS(300+Ф)<0、P II=UICOS (300-Ф)>0即出现两瓦特表极性相反的现象。
3、三相变压器在Y,y n情况下,副边a相带负载不对称运行时,为什么会引起副边电压偏移和原边三相电流不对称,试从物理概念上分析其原因。
答:三相变压器在Y,y n情况下带单相负载不对称运行时,为了补偿二次侧电流I a的去磁作用,一次侧A相必须经由B、C两相流回,但B、C相的二次侧并无电流,因此二次侧不会产生磁势来抵消一次侧磁势的影响,所以电流I B、I C的存在增加了B、C相的激磁电流,因而使这两相的电压升高。
不过向变压器供电的电网电压并不决定于变压器的运行情况,变压器的线电压(也就是电网的电压)不应改变,即电压三角形A、B、C三点的位置已被固定。
根据推论在B、C两相电压升高的同时,A相电压降低,使变压器的中点由原来的o点移到o/的位置,这就是变压器的中点移动。
4、三相变压器不对称运行时,原副边为星形接法Y,yo,副边c相接单相负载,原边A、B、C三相之间的电流有何关系,为什么?答:三相变压器不对称运行时,原副边为星形接法Y,yo,副边c相接单相负载,则I c=I、I a=I b=0,c相I+c=1/3I、I-c=1/3I、I0c=1/3I系统,在一次侧(原边)也将产生与它大小相等,方向相反的三个电流系统,以产生相应的磁势来抵消。
