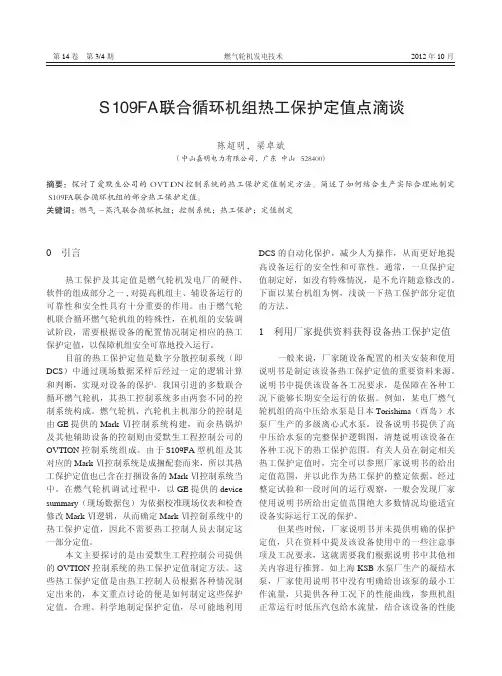

燃气轮机的保护定值1. 电磁阀动作情况 序号 设备代号 设备名称带电状态失电状态1 20CB-1 防喘阀控制电磁阀 并网后带电关闭防喘阀 解列后失电打开防喘阀2 20FGS-1 天然气截止速比阀电磁阀 泄漏试验点火、正常运行时主保护失电时3 20FGC-1 天然气控制阀电磁阀 点火时及点火后主保护失电时4 20PS-1 天然气放散阀控制电磁阀 主保护带电及泄漏试验时主保护失电时5 20TU-1 液力变扭器充油电磁阀 除(零转速、清吹后点火前、脱扣后) 零转速、清吹后点火前、脱扣后6 20TV-1 IGV 控制电磁阀除14HR 带电外 14HR 带电7 20VG-1 燃气截止阀后排空电磁阀正常运行时泄漏试验和停机状态 820TW-1 压气机离线水洗进水电磁阀 水洗条件满足时不满足水洗条件时2. 转速定值常数名 定值说明逻辑值0 逻辑值1 L14HR 升速≥0.31% 降速＜0.06% 零转速继电器L14HP 降速＜3.3% 升速≥4%盘车马达的启停L14HT 降速＜6% 升速≥8.5% 启机延时继电器 L14HM 降速＜9.5% 升速≥10% 逻辑值为“1”时开始5分钟清吹计时 L14HA 降速＜40% 升速≥50% 启机加速L14HC 降速＜50% 升速≥60% 自持转速,启动装置退出 L14HF 降速＜90% 升速≥95% 启励转速继电器 L14HS 降速＜94%升速≥95%最小转速继电器3. 温控线定值4. 启动FSR 定值常数 定值 单位 说明 FSKSU---AR 25 % 启动加速FSR 限制FSKSU---FI 19.8 % 点火FSR FSKSU---IA 0.05 %/sec 启动加速斜率 FSKSU---WU 9.51 % 暖机FSR FSRMAX 100%最大FSR联合循环 TTK_I=593℃ （等温线） TTK_C=9.18bar(拐点) TTK_S=14.4℃/bar(斜率) IGVTTK_I=593℃ （等温线）TTK_C=9.27bar(拐点)TTK_S=14.4℃/bar(斜率)5.热工保护定值序号设备代号设备名称单位定值范围（动作/返回）作用温度开关1 26CTH 控制盘温度高O C 45 报警2 26GCA1 发电机冷风温度高O C 65 报警3 26GHA1 发电机热风温度高O C 100 报警4 26HA1L 辅机间温度低O C 15 报警5 26HT1L 透平间温度低O C 15 报警6 26QA 滑油母管温度高O C 68 报警7 26QL 滑油箱温度低O C 15 报警8 26QN 滑油箱温度低低O C 12.7 禁止启动9 26QT 滑油母管温度高高O C 82 跳机10 45FA-1A 辅机间火灾检测器O C 163±14 跳机11 45FA-1B 辅机间火灾检测器O C 163±14 跳机12 45FA-2A 辅机间火灾检测器O C 163±14 跳机13 45FA-2B 辅机间火灾检测器O C 163±14 跳机14 45FT-1A 轮机间火灾检测器O C 316±14 跳机15 45FT-1B 轮机间火灾检测器O C 316±14 跳机16 45FT-2A 轮机间火灾检测器O C 316±14 跳机17 45FT-2B 轮机间火灾检测器O C 316±14 跳机18 45FT-3A 轮机间火灾检测器O C 316±14 跳机19 45FT-3B 轮机间火灾检测器O C 316±14 跳机20 45FT-8A 负荷间火灾检测器O C 385±14 跳机21 45FT-8B 负荷间火灾检测器O C 385±14 跳机22 45FT-9A 负荷间火灾检测器O C 316±14 跳机23 45FT-9B 负荷间火灾检测器O C 316±14 跳机24 TTWS1FI 一级叶轮前内测温热电偶O C 427 报警25 TTWS1AO 一级叶轮后外测温热电偶O C 510 报警26 TTWS2FO 二级叶轮前外测温热电偶O C 510 报警27 TTWS2AO 二级叶轮后外测温热电偶O C 510 报警28 TTWS3FO 三级叶轮前外测温热电偶O C 482 报警29 TTWS3AO 三级叶轮后外测温热电偶O C 427 报警30 TTXM 排气温度高报警O C ≥TTRXB+14 O C 报警31 TTXM 排气温度高跳闸O C 627 跳机32 TTXM 排气温度高于基准值跳闸O C ≥TTRXB+22 O C 跳机33 BTJ1 #1瓦瓦温高O C129 报警34 BTJ2 #2瓦瓦温高O C129 报警35 BTJ3 #3瓦瓦温高O C129 报警36 BTGJ1 #4瓦瓦温高O C 107 报警37 BTGJ2 #5瓦瓦温高O C 107 报警38 LTBT1D 推力瓦回油温度高O C≥LTTH+30 O C 高报警（动作/返回）39 LTBT1D 推力瓦回油温度高高O C≥LTTH+40 O C 高高报警40 LTB1D #1瓦回油温度高O C≥LTTH+30 O C 高报警41 LTB1D #1瓦回油温度高高O C≥LTTH+40 O C 高高报警42 LTB2D #2瓦回油温度高O C≥LTTH+30 O C 高报警43 LTB2D #2瓦回油温度高高O C≥LTTH+40 O C 高高报警44 LTB3D #3瓦回油温度高O C≥LTTH+30 O C 高报警45 LTB3D #3瓦回油温度高高O C≥LTTH+40 O C 高高报警46 LTG1D #4瓦回油温度高O C ≥LTTH+30 O C 高报警47 LTG1D #4瓦回油温度高高O C ≥LTTH+40 O C 高高报警48 LTG2D #5瓦回油温度高O C ≥LTTH+30 O C 高报警49 LTG2D #5瓦回油温度高高O C ≥LTTH+40 O C 高高报警50 ATLC 负荷联轴节间温度高O C204 报警51 ATTC 透平间温度高O C150 报警52 DT-GSF-1 发电机定子铁芯温度高O C 135 自动停机53 DT-GSF-2 发电机定子铁芯温度高O C 135 自动停机54 DT-GSF-3 发电机定子铁芯温度高O C 135 自动停机55 DT-GSF-4 发电机定子铁芯温度高O C 135 自动停机56 DT-GSF-5 发电机定子铁芯温度高O C135 自动停机57 DT-GSF-6 发电机定子铁芯温度高O C135 自动停机压力开关1 63QA-2 滑油压力低起辅助滑油泵bar 2.8/3.1 报警2 63QT-2A 滑油压力低跳闸开关bar 0.55/0.62 跳机3 63HF-1 液压油滤差压高bar 4.13/2.75 报警4 63HQ-1 液压油压力低报警压力开关bar 93/100 报警5 63QQ-1 主滑油滤网差压报警压力开关bar 1.03 报警6 63QQ-8 液力变扭器调节滤网差压bar 1.5 报警7 63QQ-10 油雾分离器滤网压差开关mbar 80 报警8 63TK-1 88TK1风机出口风压压力开关mmH2O 381±76 报警9 63TK-2 88TK2风机出口风压压力开关mmH2O 381±76 报警10 63VL-1 天然气小室通风风机出口压力开关mbar 1 报警11 PSH199 CO2压力开关bar 4 报警12 PSH299 CO2压力开关bar 4 报警13 63QB-1 顶轴油压力低开关bar 98 报警14 63WC-1 冷却水泵出口压力开关bar 2.5 报警15 63CA-1 压缩空气罐压力低bar 3(5.5) 报警16 63TF-1 进气滤差压开关kpa 1.1(110mmH2O) 报警17 63CS-2A 进气道差压开关kpa 2.34(230mmH2O) 跳机18 63CS-2B 进气道差压开关kpa 2.34(230mmH2O) 跳机（动作/返回）调节阀1 VR1 主滑油泵出口减压阀bar 6.89 设定值2 VPR2-1 轴瓦进油压力调节阀bar 1.72 设定值3 VPR3-1 主液压油泵出口压力调节阀bar103 设定值4 VTR1 滑油温度调节阀O C54 设定值其它1 39VA 振动高报警mm/s 12.7 报警2 39VT 振动高跳闸mm/s 25.4 跳机3 L12H 电超速保护跳闸TNH 110% 跳机4 71QH-1 滑油油位高mm 254 报警5 71QL-1 滑油油位低mm 432 报警9E燃机的一些设备装置如压力开关，温度开关，液位开关，压力变送器等等均采用数字加两个字母来表示，下面分别举例说明数字和字母代表的意义。
88QAA. 主要的数字码（不同的装置用特定的数字代表）：12――超速装置；20――电磁阀；23――加热装置；26――温度开关；33――位置开关；43――手动开关；45――火灾探测装置39——振动探头49――过载保护；63――压力开关；65――伺服阀；71――液位检测；77――速度传感器；88――电机；96――压力变送器B. 主要的字母码：第一个字母一般表示系统或装置的位置，第二个字母一般表示装置的用途或功能。
第一个字母代表的意义：Q――滑油；H――液压系统，加热器；A――空气；F――燃料、流量、火焰；D――柴油机、分配器C――离合器、压气机、CO2;T――跳闸、燃机；P ――吹扫；W――水、暖机；G ――气体；S ――停、截止、速度、启动、开始；等等……以上字母一般都是它所代表的意义的英文单词的第一个字母，如：“T”代表跳闸，燃机。
而跳闸，燃机的英文为“TRIP, TURBINE”，其第一个字母均为“T”。
第二个字母代表的意义：A――报警、辅机、空气、雾化;B――辅助启动、放气；C――冷却、控制；D――分配器、差值；E――紧急；F――燃料；G――气体；H――加热器、高值；L――低值、液位、液体；M――中值、中介、最小；N――正常，通常；P――压力、泵；Q――滑油；R――释放、泄放、比率、棘轮；S ――启动、开始； T ――透平、跳闸、箱体； V ――阀、叶片； 等等……以上字母的也一般都是它所代表的意义的英文单词的第一个字母，如“R ”代表释放，泄放，比率，棘轮，而它们的英文为“RELEASE,RATIO,RACHET ”，其第一个字母也均为“R ”。
循环水的再循环管的主要作用有二点：第一点，启动时省煤器内的水是不流动的，而热烟气不断流过省煤器，将热量传给省煤器内的水，这样就有可能使省煤器内水局部汽化。
