目 录RDM5Z剩余电流动作断路器RDM5Z剩余电流动作断路器(数码型)2 22…………………………………........................RDM5Z剩余电流动作断路器(光伏型) (42)SERIESR D M5Z系列剩余电流保护断路器符合标准：G B/T14048.2产品安装使用前，请仔细阅读使用说明书，警告：1 绝缘测试本断路器出厂前已按标准规定进行绝缘测试，因断路器带有电子线路板，不允许进行任何形式绝缘耐压测试。
2 断路器对同时接触被保护电路两线引起的触电危险不能进行保护，使用时请务必注意。
3 断路器进行动作特性试验时，应使用经国家有关部门检测合格的专用测试台，严禁利用相线直接触碰接地装置来测试剩余电流动作特性和相线与相线、相线与中性线之间短接来测试短路保护特性的试验方法。
4 严禁湿手操作断路器，否则可能发生电击事故。
5 漏电报警功能启动时，若检测到漏电故障后只报警不脱扣。
6 断路器负荷侧的N线，只能作为中性线，不得与其他回路共用，且不能重复接地。
注意1 断路器安装场所应无爆炸危险、无腐蚀性气体，并应注意防潮、防尘、防震动。
2 断路器安装位置应避开强电流电线和电磁器件，避免磁场干扰。
3 断路器上"N"接线端子必须接入中性线，以利于电子线路正常工作。
安装时必须严格区分中性线（N）和保护线（PE），经过断路器的中性线不得作为保护线，不得重复接地或接设备外露可导电部分。
保护线不得接入断路器。
4 断路器的漏电、过载、短路、欠过压等保护特性均由制造厂整定，在使用中不可随意调整，以免影响性能。
5 远程控制"分闸、合闸"端子严禁外接电源，只能接入"分"或"合"无源按钮通合信号。
所有的远程控制和信号传输连接线应尽量采用屏蔽电缆线以增强抗干扰能力。
6 本断路器内部虽已经设计有抗雷击措施，但对于雷电频繁、冲击电压过高的雷电高发地区，建议在漏电断路器前端线路加装避雷器保护。
剩余电流互感器与剩余电流探测器介绍鑫动安电气火灾监控系统使用方法及注意事项电气火灾监控系统主要由电气火灾监控系统主机、电气火灾探测器和剩余电流互感器组成；主要用于监控电路系统中的剩余电流，从而确定是否有危险发生，并及时预警。
什么是剩余电流，如果在低压配电线路中各相（含中性线N）电流矢量和不为零，那就说明线路中存在剩余电流。
剩余电流探测器的作用就是及时检测到剩余电流，杜绝因为漏电引发的危险。
剩余电流互感器是一个信号检测元件，用来检测一次线路中的剩余电流，一般采用空心式的环形互感器。
安装时，把三相四线一次回路全部穿过零序电流互感器来检测一次回路中电流的矢量和。
当三相电路中发生电击事故、设备漏电、接地故障或三相对地泄漏电流不平衡时，通过剩余电流互感器的电流矢量和不为零，剩余电流探测器就采集到该剩余电流信号。
一.电气火灾监控系统在不同的电路系统中的使用方法：1.电气火灾监控系统在TT系统中的使用方法：●剩余电流互感器最好设置在空气开关进线上端，避免将来使用时在下端接线不规范造成误报警。
●A、B、C、N四条线缆必须同时同向穿过剩余电流互互感器，PE 线不得穿过互感器。
●配电箱出线的N线严禁与任何PE线搭接或重复接地，不得在剩余电流互感器前搭接N线●出剩余电流互感器后的线路必须是独立的，不得与保护区域以外的其他线路（配电箱）“共零”或有任何电气连接。
2.电气火灾监控系统在TN-S系统中的使用方法：●保护线PE不得通过剩余电流互感器●N线与PE线不能混用，不得重复接地常见错误接线：●N线与PE线在M点碰接，造成零线重复接地，零线电流分流，没有全部经互感器返回，造成误报警。
●零线绝缘劣化、接头包裹不严、裸线碰地、碰外壳等造成电流分流，属零线漏电报警（图中虚线示意）●施工中N线与PE线混用（或搭错母排），错误将PE线当零线接入，人为造成漏电（图中R负载情形）3.电气火灾监控系统在TN-C系统中的使用方法：●应将TN-C系统改造成TN-C-S系统后在接线●应在剩余电流互感器前分出PE线（图中虚线），即剩余电流互感器应该接在N线与PE线分开部分4.电气火灾监控系统在IT系统中的使用方法：由于IT系统自行成一个封闭系统，在特殊情况下使用，且安全性能高；一般在IT 系统中，不采用剩余电流探测器作为人身电击和电气火灾的保护措施。

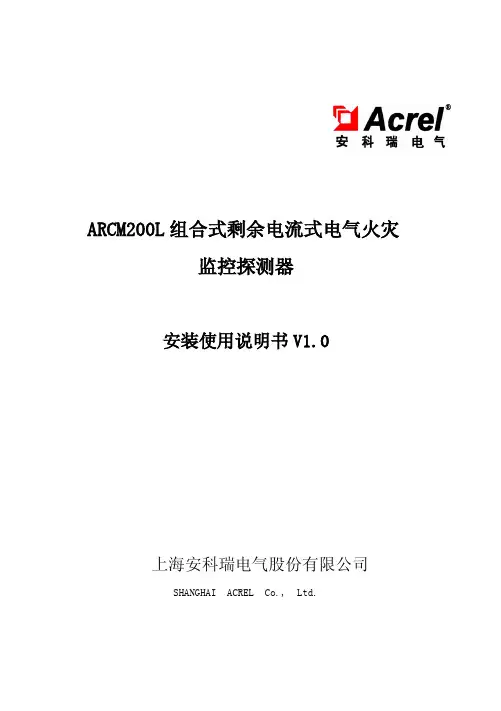

ARCM200L组合式剩余电流式电气火灾监控探测器安装使用说明书V1.0上海安科瑞电气股份有限公司SHANGHAI ACREL Co.,Ltd.申明DECLARATION版权所有，未经本公司之书面许可，此手册中任何段落、章节内容均不得被摘抄、拷贝或以任何形式复制、传播，否则一切后果由违者自负。
本公司保留一切法律权利。
本公司保留对本手册所描述之产品规格进行修改的权利，恕不另行通知。
订货前，请垂询当地代理商以获悉本产品的最新规格。
目录1.概述 (1)2．产品型号规格 (1)3.技术参数 (1)4.安装与接线 (2)4.1外形及安装尺寸 (2)4.2安装方式 (2)4.3接线说明 (2)4.4注意事项 (3)5.编程与使用 (4)5.1测量项目及面板说明 (4)5.2LED指示说明 (4)5.3按键功能说明 (5)5.4液晶显示 (5)5.5编程 (6)6.功能应用 (7)6.1剩余电流保护 (7)6.2温度保护 (7)6.3过流保护 (8)6.4过压保护 (8)6.5缺相保护 (8)6.6消防联动功能 (8)6.7自检和试验功能 (8)6.8集中控制 (8)6.9报警复位 (8)7.通讯协议 (8)7.1通讯协议概述 (9)7.2功能码简介 (9)7.3地址参量 (11)8.典型应用及附件 (14)8.1典型应用 (14)8.2分级保护应用原则 (14)8.3AKH-0.66L系列剩余电流互感器选型 (14)8.4NTC温度传感器 (15)9.注意事项 (15)1概述ARCM200L-XX系列剩余电流式电气火灾监控探测器（以下简称探测器），产品是针对0.4kV下的TT、TN 系统设计的，通过对配电回路的剩余电流、导线温度、过电流、过电压等火灾危险参数实施监控和管理，从而预防电气火灾的发生，并实现了对多种电力参数的实时监测,为能耗管理提供精确的数据。
产品采用先进的微控制器技术，集成度高，体积小巧，安装方便，集智能化，数字化，网络化于一身，是建筑电气火灾预防监控、系统绝缘老化预估等的理想选择。

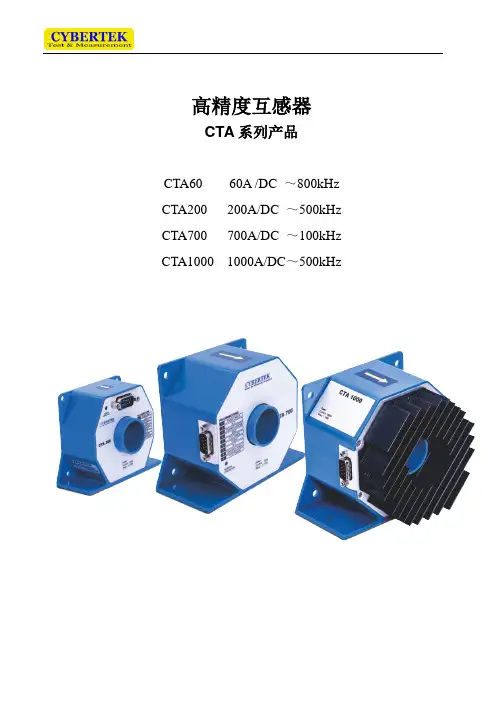

高精度互感器CTA系列产品CTA60 60A /DC ～800kHz CTA200 200A/DC ～500kHz CTA700 700A/DC ～100kHz CTA1000 1000A/DC～500kHz前 言首先，感谢您购买该产品。
