铝镁锰直立锁边金属屋面板介绍所有材料保证为全新及没有缺陷的优等品,负责确定所选购材料符合本技术构造和有关图纸、规范的要求。
同种材料选用同一厂家的产品。
提供材料的有关试验报告以确认材料的质量。
一.铝合金屋面主要材料直立锁边铝合金板AlMn1Mg1铝镁锰 (合金为AA3004),1.0mm厚, PVDF氟碳涂层。
支座铝合金固定支座,支座上部有防水胶条、防水措施;支座底部有橡胶或塑料隔热垫,以防止屋面系统联接件的冷桥效应。
铝合金固定座为固定式支座。
我公司选用百安力钢构产品(广州)公司生产的直立锁边锁合式铝镁锰合金屋面板快易密直立锁边屋面板简介百安力Fas-zip®1.鈻合金材质应用Aluminium Alloy & Application快易密直立锁边铝制屋面板全部采用铝镁锰合金板。
其合金中包Fas-zip®含铝、镁、锰,以加强其强度及耐久性,标号为AA3004。
除此之外,该铝合金有别于一般的产品,它们具有出色的热传导性、良好的可焊性、高防腐性及高可塑性,是永久性钢结构建筑围护系统的最佳选择,板材寿命可达50年以上。
快易密型锁合式屋面板生产依产品应用规格,采用180~300N/mm2 Fas-zip®屈服强度之建筑屋面专用特殊铝合金,以连续辊轧压型而制成。
成型的板材具有质轻、防水、容易成弧等特点。
百安力公司的轻钢结构产品开发均以举世公认最严格的英国标准局相关钢结构规范为基础自立发展,并经香港理工大学重型结构实验室以相关的国家标准,规范的要求认证。
2. 板型介绍快易密直立锁边屋面板的截面规格和形状Fas-zip®百安力公司推荐本工程屋面系统采用1.0mm厚面板,立边高度65mm以上,具有良好的防水性能,且具有足够的强度,可承受较大的荷载。
65/420型金属暗扣咬合板肋具有抗毛细水功能,密水性强,不需打胶,暗扣方式固定,表面无外露螺钉。
屋面板的制作,弯弧,锁合等工序, 均采用进口专用立边咬合式机械设备施工.现场施工采用专用立边咬合机械设备咬合,板材长度可达120米,可与屋面长度通长,无需驳接口.百安力屋面系统可根据建筑设计外观造型生产弧型板、梯形板,使造型更美观,且造价合理,结构合理。
直立锁边施工技术暗扣式金属屋面直立锁边施工工法S65-300型暗扣式超长金属屋面直立锁边是一种施工技术,其短向立边采用暗扣式咬合密闭连接,屋面板长方向无搭接。
该工艺易于操作,可用于各种不规则多曲面屋面施工,满足建筑物屋面不同风格的造型,体现优美的建筑效果。
在南阳体育场,我们采用自立锁边工艺进行了金属屋面施工,效果良好。
为推广利用该技术,我们总结了本工法的特点。
S65-300型暗扣式超长金属屋面直立锁边施工技术有效解决了屋面板防风、防水、温度变形等难题,且现场易于操作。
首先,整个屋面系统采用梅花固定座,直立锁边固定面板,不需要穿透板面,不会产生应力集中问题。
传统的做法为穿透式螺钉固定的屋面板。
在遭遇大风时,由于屋面板反复承受正负风压,在钉孔处产生应力集中导致撕裂,虽然螺钉仍然留在檩条上,但屋面板却已被吹飞。
直立锁边工艺采用铸压铝合金固定座与檩条固定,再将屋面板卡在固定座的梅花头上,然后用电动锁边机将板肋锁在固定座上,这种固定方式不需穿透板面,因而屋面板没有任何损伤,不会产生应力集中问题,具有很强的抗风性。
其次,屋面板纵向与屋面通长,横向采用暗扣锁边搭接技术。
为防止雨水被风吹入横向搭接缝后在两块板之间形成毛细作用,屋面板的板肋采用反毛细凹槽,即在小肋的侧部设置一个凹槽,使大肋与小肋之间存在一个空腔,减小了水的表面张力,从而阻止了毛细水向上运动渗入室内。
板块之间锁合后,形成完全密封的直立锁缝,杜绝雨水从搭接边处渗透,具有很强的防水性能。
此外,采用直立锁边固定方式,ST铝合金固定座仅限制屋面板在板宽方向和上下方向的移动,并不限制屋面板沿板长方向的移动,因此屋面板在温度变化时能够在固定座上自由伸缩,不会产生温度应力。
采用专业化集装箱移动式压型机器,现场生产,灵活性高,产品质量稳定。
模块化的施工,可以缩短施工周期。
该工法适用于体育场馆、会展中心、火车站、机场等大型公共建筑物屋面及其他普通金属屋面的施工。
直立锁边工艺是通过带肋的金属板互相咬合,从而达到防水目的的一种新型先进的屋面系统,金属板可以是铝镁锰合金板也可以是镀铝锌钢板。
直立锁边铝镁锰合金屋面板屋面系统施工应用摘要:直立锁边铝镁锰合金板屋面系统采用先进的机械咬合固定方式,从根本上解决了普通压型金属板因采用螺钉穿透式固定而造成的漏水隐患。
铝镁锰合金屋面板通过(滑动)固定支座与屋面结构连接,支座仅限制屋面板在板宽方向和上下方向的移动,并不限制屋面板沿板长方向的自由度,因此屋面板在温度变化时能够在支座上自由滑动伸缩,不会产生温度应力,这样便有效解决了其他板型难以克服的温度变形问题,保证了屋面系统各项性能的可靠性。
关键词:直立锁边铝镁锰合金屋面板屋面系统操作要点关键节点控制绿色施工随着我国国民经济水平的持续上升以及国家对环境关注度的不断提高,金属屋面在今后将会在工业与民用建筑行业中占据越来越重要的地位。
但由于金属屋面材料及施工工艺较新,很多施工人员对其知之甚少,导致很多施工方法不得当。
结合我项目从施工现场中积累总结出的一些经验及做法,现就直立锁边铝镁锰合金屋面系统进行如下几个方面的阐述,供大家参考。
1 工程概况北京雁栖湖国际会都(核心岛)会议中心工程建筑面积41900㎡,地下一层,地上二层,建设地点位于北京市怀柔区雁栖湖畔,建筑主要功能为国宾级会议接待目的地、国际峰会举办地。
会议中心屋面面积6500㎡,采用直立锁边咬合式铝镁锰合金板金属屋面, 共用1320块铝镁锰金属板,最大板长18m。
2 系统概述屋面板采用厚0.8mm厚32/410型PVDF(氟碳)喷涂铝锰镁合金板,外漏部分用二涂二烤处理,漆膜厚度45um。
铝锰镁合金板采用机械咬合的方式进行板与板之间连接,板与屋面结构层采用(滑动)固定支座连接,支座隐藏在板肋里面,采用暗扣式,整幅坡屋面由若干单板组成。
为解决屋面的保温、隔声和降噪等问题,穿孔压型钢板底板上放置保温玻璃丝绵、保温岩棉板、增强纤维硅钙隔声板、玻璃纤维棉降噪板等。
屋面系统详见下图。
3 施工工艺流程及操作要点3.1 工艺流程测量定位放样→檩托安装→主次檩条安装→穿孔压型钢底板安装→无纺布铺设→保温玻璃丝棉铺设→防水透气膜铺设→增强纤维硅酸钙隔声板安装→保温岩棉安装→屋面压型钢底板安装→镀锌找平板安装→铝泊隔热防水卷材安装→玻璃纤维棉降噪层铺设→合金屋面板安装3.2 操作要点1.测量定位放样依据现场的控制轴线及基准点,结合金属屋面设计图纸、屋面实际造型,采用面角点的三维坐标进行测量定位放样。
简析直立锁边金属屋面系统引言:随着我国高速铁路建设的飞速发展,直立锁边金属屋面系统广泛应用在高速铁路站房,如广州南站、深圳北站等。
为了满足屋面系统防水、抗风、耐久、保温等性能的要求,以便于我们日常的维护,首先要了解其工作的特点和原理。
1 直立锁边金属屋面系统的主要特点1.1适用性强直立锁边金属屋面系统的底板及面板采用现场压制成型,生产方便快捷,不受运输条件的限制,可以现场根据需要生产各种长度的屋面板,屋面板在长度方向上不需搭接缝,金屋面板能压成各种形状,不仅能压成直线、折线、弧线,还能压成各种扇形板,故可实现平屋面、坡屋面到球形屋面、双曲屋面等形式,从而满足建筑师的设计要求。
1.2可靠的防水性金属屋面板采用铝合金固定支座与屋面板咬合,固定支座用螺钉固定在檩条上,屋面板扣在固定支座的梅花头,而不是用钉直接穿过屋面板固定,金属屋面板没有钉洞,具有良好完整性和防水性。
1.3 抗风压性能好屋面所承受的荷载,通过受力杆件全部传至金属屋面板系统上。
由于其特殊的固定方式,避免了一般的螺钉固定系统在遭遇大风时,因反复受正负风压而在钉孔产生的应力集中。
此系统经实验证明,在7 kPa 的反复受荷实验测试中试件无损坏,系统单肋单点在 1.5 kN 的模拟集中风荷载力的作用下仍处于弹性变形,未发生破损。
1.4 抗变形能力好采用直立锁边固定方式,固定支座只限制屋面板在板宽方向的移动,并不限制屋面板沿板长方向的移动,因此屋面板在温度变化时能够在固定座上自由伸缩,不会产生温度应力,有效解决了其他板型难以克服的温度变形问题,保证了屋面性能的可靠性。
1.5 抗腐蚀性、耐久性好铝合金与空气中的氧发生化学反应时会在表面产生一层致密的氧化膜从而保护金属,同时在金属面板受到破坏时可以自动形成氧化膜复原创伤面,防止进一步的腐蚀。
镀铝锌板一般有15年的使用寿命,铝镁锰板具有40 年以上的生命期。
1.6保温性能好保温材料采用100mm厚玻璃纤维保温棉(16kg/m3),属A级不燃性材料,防火、防潮、防霉变性能好。
防水性能分析本工程采用的是直立锁边屋面板型,板肋直立,使得其排水断面几乎不受板肋影响,所以有效排水截面较普通板型更大,加之板肋较高65mm,更能保证屋面板在坡度平缓情况下的防水性能,同时铝合金的弹性模量小,对双向弯曲的屋面适应性更强。
本方案铝合金屋面系统采用先进的直立锁边固定方式,从根本上杜绝了传统螺钉穿透固定方式带来的漏水隐患。
直立锁边屋面板的固定,首先是将铝合金固定座用高强不锈钢螺钉固定于镀锌檩条上翼缘,再将屋面板扣在铝合金固定座的梅花头上,最后用电动锁边机将屋面板的搭接边咬合在一起。
由于采用了直立锁边固定方式,屋面没有螺钉外露,整个屋面不但美观、整洁,而且杜绝了成千上万个螺钉孔造成的漏水隐患。
另外该屋面系统可配合独有的铝合金或不锈钢配件,使得客户可以方便地在屋面板上设置装饰板而无需用穿透屋面板,因而不会留下任何漏水隐患。
此板型的另一个优点是防毛细作用,体现在直立锁边系统的板肋上。
板肋小边上的特制凹槽在咬边后形成的空腔扩大了板肋的隙缝,防止毛细现象的发生,阻绝水分通过毛细作用进入室内,以更好的达到屋面的防水功能。
2.4.2 吸收热胀冷缩性能的分析能有效吸收屋面由于热胀冷缩而产生的横向变形和由于底部结构的不均匀沉降而产生的垂直变形。
金属面板的固定座和下部的保温材料及钢檩条跟随主体结构上下运动,而板面的折边可以吸收大量的形变。
在沿板肋的纵向,板更有足够的挠度吸收可能产生的竖向形变。
(如图)图2.4.2-1屋面板吸收下部结构的垂直变形图图 2.4.2-2 屋面板吸收热胀冷缩的横向变形图金属屋面系统利用板的折边变形和板肋空隙来制调整热胀冷缩。
对每块400mm宽的金属屋面板,可调节的量可达5mm,在总的可调整量内完全可以吸收该方向的结构位移。
(如图2.4.2-1)2.4.3 透气性能的分析空气中总是含有一定量的水份的,水份的含量即湿度在一年四季甚至每天都在变化,有时高有时低,这些水份都是以气态方式存在,但高湿度的热空气在遇到冷的界面时,空气中的水份就会由气态变为液态,形成冷凝水。

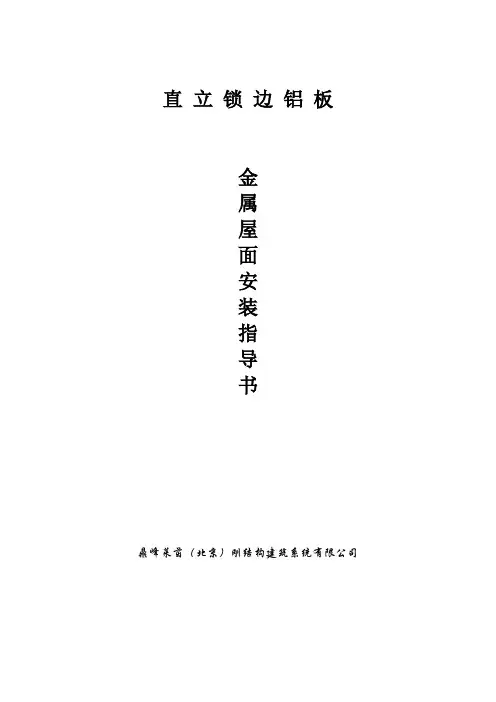

直立锁边铝板金属屋面安装指导书鼎峰莱茵(北京)刚结构建筑系统有限公司一、工程概况:孵化中心3#楼屋顶屋面工程为符合金属保温屋面。
屋面设计防水:等级II;抗震设防烈度:七度;耐久年限:50年;建筑面积:1210平米;建筑等级:乙级;结构形式:建筑建设地点:天津滨海高新区起步区。
二、本工程的重点、难点及采取的相应措施2.1铝合金屋面系统的特点65/410型直立锁边铝合金屋面系统是一种构造合理、设计完善的屋面系统,它有效地解决了屋面板的热胀冷缩问题,并大大增强屋面板的整体性和防水性能。
65/410型直立锁边铝合金屋面系统是近些年在国内开始应用的一种屋面系统。
这种材料美观、抗腐蚀能力强,使用于潮湿、炎热的环境,其使用寿命远远超过压型钢板,可达40年以上。
三、主要施工工艺介绍3.1施工程序屋面形同构造形式从上之下依次为:直立锁边屋面铝板(0.9mm,65/410)保温层:30mm厚玻璃棉带单层铝箔防潮层:无纺布支撑层:镀锌钢丝网主檩条:方钢管3.2檩条安装A、檩条安装控制的关键在其标高,而不同位置的檩条标高又不同可因此在安装檩条钱,必须先放好檩条的安装位置线,根据该处檩条的标高,并同时兼顾结构误差,在安装时予以调整。
施工过程中,关键控制好檩条的标高和倾斜度。
不符合要求必须整改,合格后方可进行下道工序的施工。
B、竖向钢管支座安装网架安装单位需在球节点上安装竖向钢管支座,竖向钢管支座与球节点采用内螺纹连接,安装较为简便,但是想钢管支座的高度必须大于最大求白南京与最小球半径之差,且应至少留50mm的调节余地。
C、竖向钢管切割这是一个重要的工序,必须有设计而能源与施工人会员的县城确定钢管的切割长度个切口的倾斜角度和方向。
D、檩条安装檩条安装采用接卸人工并用的方法进行,即凡能利用吊车直接掉到安装位置的檩条则利用吊车安装;凡在吊车回转半径范围之外的檩条,则先用吊车分批吊到就近的砼露面上,然后由人太刀安装位置的正下方,在利用滑轮或人力就为。
金属屋面直立锁边构造及施工技术探讨摘要:随着建筑科技的发展和绿色可持续建设的需求,传统屋面系统从材料、施工工艺、防水效果、美观等方面已经渐渐地不能满足人们的需要。
人们对于建筑的屋面性能要求越来越高,建筑美观的要求也是越来越高。
一种新型的金属屋面系统渐渐萌芽并蓬勃发展。
以某会展中心直立锁边金属屋面系统工程为例,提出直立锁边系统在构造及施工中应该注意的问题,以达到保证质量和控制成本的目的。

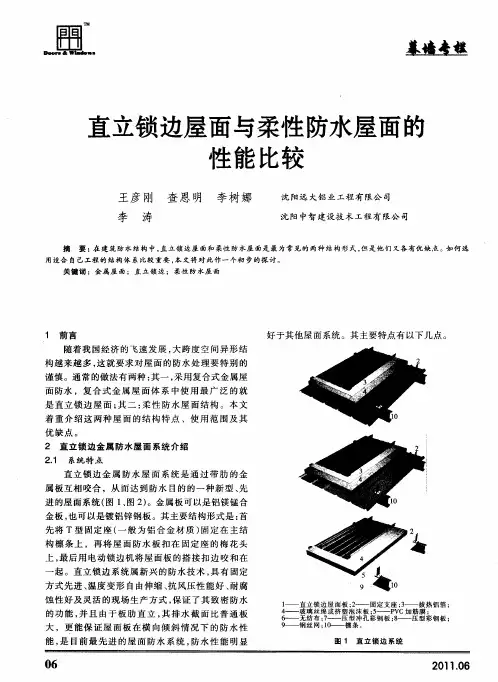

关键词:金属屋面;直立锁边;屋面性能;建筑美观;一、直立锁边系统的简介与基本特点分析1、直立锁边金属屋面系统的简介直立锁边屋面系统是通过采用带肋的直立锁边金属板和T型固定支座咬合并连接到屋面支撑结构的一种较新型、先进的金属屋面系统。
目前市场上较为常见的金属面板有铝合金板、镀层钢板、涂层钢板、不锈钢板及钛锌板等几种形式。
金属屋面板与T型固定支座的咬合示意如图1:2、直立锁边金属屋面系统的特点直立锁边屋面系统是新兴的防水建筑技术,通过以点支撑咬合式金属面板系统为核心的屋面理论为基础,主要设计针对大跨度自支承式密合屋面安装体系。
直立锁边金属屋面系统具有自重轻、耐久性强、防水防潮、耐腐蚀、保温隔热、抗风压、防火防雷、吸引隔声性能佳以及便捷的生产、施工和极强的造型能力等优点,可广泛地应用于机场航站楼、车站及大型交通枢纽设施、会议及展览中心及体育场馆等各种对造型有特殊要求的公共设施当中。
但需特别指出的是,虽然直立锁边屋面系统已经较为成熟,但尚有几点关键技术施工难点亟待解决:2.1屋面的开洞或金属板材搭接是否必要,将较大影响到屋面的排水和防水性能;2.2具有特别要求的超大型设施采用超长金属板材时,存在超长金属板材的伸缩风险,过大的伸缩量可能会超过屋面系统的承受能力;2.3现行规范标准中尚未有对抗风掀性能的设计方法;二、直立锁边系统的构造1、直立锁边金属屋面系统的构造层(图2)金属屋面系统的构造层自上而下依次为:①一次防水层——金属屋面板②二次防水层——防水透气膜③保温层——玻璃棉或岩棉④隔汽层——PE防水隔汽膜等⑤吸音层——玻璃棉⑥防尘层——无纺布⑦内饰层——压型板或钢丝网注:《屋面工程技术规范》(GB50345-2012)第3.0.5条中要求对屋面防水等级及设防要求应符合表3.0.5的规定。
直立锁边屋面设计方案设计单位:阿拉善金圳电力勘测设计公司监理单位:内蒙古康远工程建设监理有限责任公司一、概述直立锁边屋面系统是以点支撑咬合式屋面理论为基础,设计主要针对大跨度自支承式密合屋面安装体系,每个屋面单元使用耐候性金属(如:铝镁锰合金板)压制成形。
屋面板块的连接方式是采用其特有的铝合金固定支座,板块与板块的直立锁边咬合形成密合的连接,在屋面上看不见任何穿孔,因为支承的方式是隐藏在面板之下的。
这种板块的咬合过程无须人力,完全由机械自动完成,而咬合边与支座形成的连接方式可解决因热胀冷缩所产生的板块应力,该优势反映在可制作纵向超长尺寸的板块而不因应力影响变形。
同时本屋面系统完整齐全的附件供应可满足各种建筑形式的要求。
根据设计风格的不同,直立锁边金属屋面系统以其选用材料独有的特性,能很好地满足不同屋面造型的需求。
如:弧形、球形、曲面、扇形等。
本方案以典型的屋面系统为例主要从屋面构造、材料性能、防水、抗风、抗变形、保温、隔音、排水、防雷、防火等方面进行深化设计的说明,以保证技术要求和使用功能。
1、屋面构造说明系统构造图:下面是整个金属屋面构造的安装顺序:特盾直立锁边屋面设计方案说明2①安装次檩②安装穿孔彩钢板③安装衬檩支撑特盾直立锁边屋面设计方案说明3④安装衬檩⑤安装吸音玻璃棉⑥安装铝合支座特盾直立锁边屋面设计方案说明4⑦安装保温玻璃棉⑧安装铝合金屋面板2、材料主要性能指标项目技术指标备注铝合金化学成份铝镁锰合金铝合合金牌号3004密度2700kg/m3设计屈服强度185 Mpa抗拉强度220Mpa特盾直立锁边屋面设计方案说明5弹性模量70000N/mm2延伸率 3.0%热膨胀系数24cm/(cm.K.10e6)热传导率293~364W(m.K)电传导率41~52m/(Ω.mm2)熔点660℃3、防水性能防水性能是屋面系统最基本也是最重要的功能,它的好坏直接影响到工程形象和声誉,本方案采取如下措施来确保铝合金屋面系统的防水性能。
