金属屋面直立锁边系统

直立锁边金属屋面施工技术摘要：云南腾冲驼峰机场新建T2航站楼工程采用双穹顶金属屋面，外形美观，但施工工艺较为复杂。

屋面板采用铝镁锰合金卷材制作，面层氟碳喷涂，重量轻、强度高，比普通铝合金具有更好的防腐性和耐久性。

采用直立锁边固定方式，没有螺钉外露，整个屋面不但美观、整洁，而且杜绝了漏水隐患。

关键词：机场航站楼；金属屋面；直立锁边；施工。

1.工程概况铝镁锰金属屋面系统构造层次设计从上至下依次为：装饰层：2.5mm氟碳喷涂铝单板，材质为A3003-H24，表面氟碳三涂，涂层厚度：≥40um，（三涂二烤）；装饰层龙骨：铝合金骨架纵横双向，φ45*3.0(氟碳涂层），涂层膜厚不少于40um；屋面层：0.9mm厚直立锁边铝镁锰板（65/400氟碳涂层）；气密层：0.49mm厚高密度纺粘聚乙烯防水透气膜；保温层：100厚玻璃棉（容重48kg/m3），铝箔贴面；防尘层：高密度无纺布；H155mm高强度铝合金固定支座（加隔热垫）；底板层：0.6mm厚镀铝锌压型钢底板（孔径φ2.5mm,穿孔率=23%,YX35-760）；次檩条:80×60×3mm热浸镀锌钢通(@1500mm)；主檩条：120×60×4mm热浸镀锌钢通(@3000mm)；主体网架结构。

2.施工难点分析（1）屋面施工属于高空作业，且四周超出结构边线外侧长度超过6米，安全隐患较大。

解决措施：在金属屋面下方的钢网架上稳固拉结安全兜网；在金属屋面四周边缘拉结竖向钢丝绳及安全网。

（2）屋面为双穹顶，为保证屋面曲率一致、平顺美观的最终成型效果，需对钢结构网架的原始偏差及金属屋面本身的安装偏差，进行大量的调节和有效的控制。

解决措施：通过在结构主檩上设置次檩、同时对每一道次檩按圆弧坐标进行标高的严格控制，使屋面弧形在底板安装前就得到控制。

在以后屋面各构造层安装中，只需控制相对安装误差，即可达到设计弧形要求。

3.施工方法3.1施工工艺流程搭设安全设施→测量放线→连接杆件安装→檩托安装→主檩条安装→次檩条安装→天沟安装→底板安装→无纺布安装→支座安装→保温层安装→防水层铺设→铝镁锰合金面板安装（含铝单板面板安装）→调整复核。

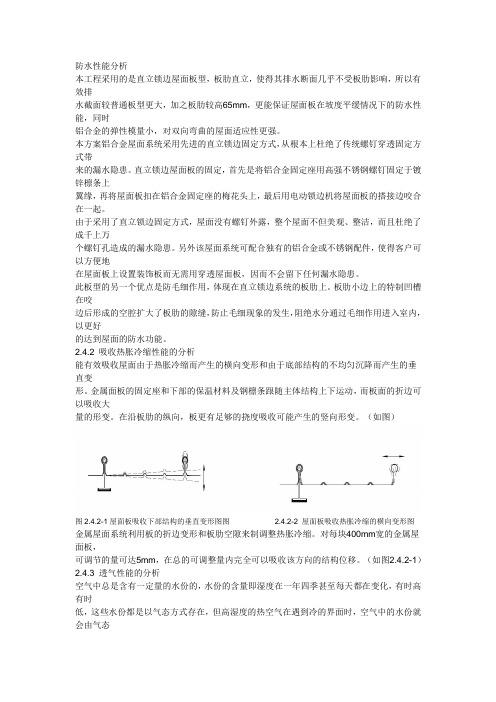

防水性能分析本工程采用的是直立锁边屋面板型，板肋直立，使得其排水断面几乎不受板肋影响，所以有效排水截面较普通板型更大，加之板肋较高65mm，更能保证屋面板在坡度平缓情况下的防水性能，同时铝合金的弹性模量小，对双向弯曲的屋面适应性更强。

本方案铝合金屋面系统采用先进的直立锁边固定方式，从根本上杜绝了传统螺钉穿透固定方式带来的漏水隐患。

直立锁边屋面板的固定，首先是将铝合金固定座用高强不锈钢螺钉固定于镀锌檩条上翼缘，再将屋面板扣在铝合金固定座的梅花头上，最后用电动锁边机将屋面板的搭接边咬合在一起。

由于采用了直立锁边固定方式，屋面没有螺钉外露，整个屋面不但美观、整洁，而且杜绝了成千上万个螺钉孔造成的漏水隐患。

另外该屋面系统可配合独有的铝合金或不锈钢配件，使得客户可以方便地在屋面板上设置装饰板而无需用穿透屋面板，因而不会留下任何漏水隐患。

此板型的另一个优点是防毛细作用，体现在直立锁边系统的板肋上。

板肋小边上的特制凹槽在咬边后形成的空腔扩大了板肋的隙缝，防止毛细现象的发生，阻绝水分通过毛细作用进入室内，以更好的达到屋面的防水功能。

2.4.2 吸收热胀冷缩性能的分析能有效吸收屋面由于热胀冷缩而产生的横向变形和由于底部结构的不均匀沉降而产生的垂直变形。

金属面板的固定座和下部的保温材料及钢檩条跟随主体结构上下运动，而板面的折边可以吸收大量的形变。

在沿板肋的纵向，板更有足够的挠度吸收可能产生的竖向形变。

（如图）图2.4.2-1屋面板吸收下部结构的垂直变形图图 2.4.2-2 屋面板吸收热胀冷缩的横向变形图金属屋面系统利用板的折边变形和板肋空隙来制调整热胀冷缩。

对每块400mm宽的金属屋面板，可调节的量可达5mm，在总的可调整量内完全可以吸收该方向的结构位移。

（如图2.4.2-1）2.4.3 透气性能的分析空气中总是含有一定量的水份的，水份的含量即湿度在一年四季甚至每天都在变化，有时高有时低，这些水份都是以气态方式存在，但高湿度的热空气在遇到冷的界面时，空气中的水份就会由气态变为液态，形成冷凝水。

铝镁锰板屋面工程施工方案编制单位：编制人：审核人：编制日期：目录1.屋面及其附属系统概况 (3)2屋面板系统的加工制作 (3)3.屋面系统安装施工组织与施工工艺 (8)4 原材料采购质量控制 (17)5 生产制作的质量保证措施 (20)6 安装施工保证 (20)屋面系统的施工1.屋面及其附属系统概况根据技术文件要求，本工程屋面板采用铝镁锰合金压型板，直立锁边式系统，屋面板横向搭接采用机械铰合。

板宽应根据屋面形状高差变化布置，同时应保证屋面板肋的完整性与连贯性，采用自防水技术，不得使用钉、接、压连接，以确保防水及美观的要求。

屋面板跨度需根据荷载组合计算定，比赛大厅顶为铝合金复合保温屋面，总传热系数小于0.8。

该屋面系统所遵循的技术原则：严格遵守国家有关规范的规定，结合本公司在以往工程中的经验，在满足建筑物使用功能的前提下，通过方案优化，尽可能降低工程造价，简化安装难度，以达到最佳性能价格比。

2屋面板系统的加工制作本工程选用铝镁锰直立锁边屋面板系统，屋面板材厚度为0.9mm，铝合金锤纹直板，采用75厚玻璃纤维保温棉；底板为压型板为0.476mm厚的镀铝锌彩钢板。

为了更好地完成本工程维护系统的加工制作任务，确保每一步都做到万无一失，我司拟定由本公司设计部资深设计人员完成本次施工图的深化设计、节点构造、下料单及加工图等的设计。

我公司将根据施工方案中制定的工艺顺序同时结合现场实际情况分别对檩条、金属屋面板、檐口收边铝单板、铝合金泛水板等从材料采购→加工制作→安装施工全过程进行严格监督，真正作到过程控制，强调精品意识。

2.1压型板的生产加工为保证本工程屋面系统的防水性能，我公司计划将屋面板生产设备运至施工现场进行现场加工，以保证屋面板在顺坡方向通长无搭接。

屋面压型屋面板固定螺钉采用进口304不锈钢螺钉，防止铝构件与螺钉之间产生电化学反应。

压型板由板材压型机一次投料加工完成，设备就位后需做现场调试，生产前应做试生产，样品合格后方可进行生产。

屋面系统的施工3。

1 屋面及其附属系统概况本工程分体育馆及游泳馆两大部分，屋面形式大致呈椭圆形布置。

金属屋面工程内容包括:主檩条及檩托，次檩条及檩托，压型钢板及吸音，铝镁锰直立锁边系统及保温、隔音、防水,玻璃采光天棚，自动排烟窗及控制系统，遮阳系统，屋面天沟，虹吸排水系统及排水管,屋面檐沟共十个分项工程的施工。

根据技术文件要求，本工程屋面板采用铝镁锰合金压型板,直立锁边式系统，屋面板横向搭接采用机械铰合.板宽应根据屋面形状高差变化布置，同时应保证屋面板肋的完整性与连贯性，采用自防水技术，不得使用钉、接、压连接,以确保防水及美观的要求。

屋面板跨度需根据荷载组合计算定，比赛大厅顶为铝合金复合保温屋面,总传热系数小于0.8。

该屋面系统所遵循的技术原则：严格遵守国家有关规范的规定,结合本公司在以往工程中的经验，在满足建筑物使用功能的前提下，通过方案优化，尽可能降低工程造价，简化安装难度，以达到最佳性能价格比.3。

2 屋面板系统的加工制作本工程选用铝镁锰直立锁边屋面板系统，屋面板材厚度为0。

9mm,400/65铝合金锤纹直板，采用100厚玻璃纤维保温棉;压型板为0.47mm厚的镀锌穿孔瓦楞钢板，30mm厚玻璃纤维吸音棉下衬无纺布。

为了更好地完成本工程维护系统的加工制作任务，确保每一步都做到万无一失,我司拟定由本公司设计部资深设计人员完成本次施工图的深化设计、节点构造、下料单及加工图等的设计.我公司将根据施工方案中制定的工艺顺序同时结合现场实际情况分别对檩条、金属屋面板、阳光板天窗、电动排烟天窗、檐口收边铝单板、铝合金泛水板等从材料采购→加工制作→安装施工全过程进行严格监督,真正作到过程控制,强调精品意识。

3.2。

1压型板的生产加工为保证本工程屋面系统的防水性能，我公司计划将屋面板生产设备运至施工现场进行现场加工,以保证屋面板在顺坡方向通长无搭接.屋面压型屋面板固定螺钉采用进口304不锈钢螺钉，防止铝构件与螺钉之间产生电化学反应.压型板由板材压型机一次投料加工完成，设备就位后需做现场调试，生产前应做试生产，样品合格后方可进行生产。

铝合金直立锁边防水板屋面系统施工工法一、前言铝合金直立锁边防水板屋面系统施工工法是一种广泛应用于建筑屋面防水的工法，它采用铝合金直立锁边防水板作为屋面防水材料，通过一系列的施工工艺和技术措施，实现了对屋面的防水保护。

本文旨在介绍该施工工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施以及经济技术分析。

二、工法特点铝合金直立锁边防水板屋面系统施工工法具有以下特点：1. 防水性能好：采用铝合金直立锁边防水板，具有良好的机械强度和耐久性，能够有效抵御各种外界水分侵害。

2. 施工工艺简单：工法采用独特的直立锁边设计，使得施工工艺简单，不需要特殊的施工技术，适用性广泛。

3. 施工速度快：铝合金直立锁边防水板为模块化设计，拼接方式简便，能够快速地进行施工，提高施工效率。

4. 维护方便：铝合金直立锁边防水板具有良好的维护性能，可进行简单的清洗和维修，减少了后期维护的成本和工作量。

三、适应范围铝合金直立锁边防水板屋面系统施工工法适用于各种建筑屋面，包括住宅、商业建筑、工业厂房等。

特别是对于大跨度、斜屋面以及特殊形状的屋面，更能发挥其优势。

四、工艺原理该工法的工艺原理基于铝合金直立锁边防水板的结构特点和材料特性。

铝合金直立锁边防水板采用直立锁边设计，利用板材本身的强度和锁边连接方式，形成有效的屋面防水系统。

施工工法通过将铝合金直立锁边防水板及其配套的固定件按照一定的排列和拼接方式进行固定，形成防水层，并通过焊接、封缝等工艺措施进行加固和密封，提供了一个可靠的防水屋面。

五、施工工艺铝合金直立锁边防水板屋面系统施工工艺包括以下几个施工阶段：1. 基础准备：对屋面进行清洁和处理，确保施工前的基础条件满足要求。

2. 安装固定：将铝合金直立锁边防水板按照设计要求进行固定，通常采用机械或焊接方式。

3. 加固封缝：对板材之间的接缝进行焊接或粘接处理，确保接缝处的密封性能。

4. 排水系统安装：根据设计要求安装排水系统，包括雨水管、排水口等。

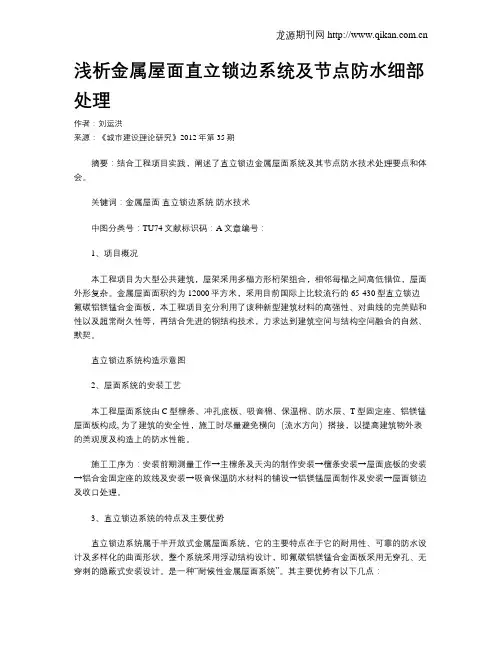

浅析金属屋面直立锁边系统及节点防水细部处理作者：刘运洪来源：《城市建设理论研究》2012年第35期摘要：结合工程项目实践，阐述了直立锁边金属屋面系统及其节点防水技术处理要点和体会。

关键词：金属屋面直立锁边系统防水技术中图分类号：TU74文献标识码：A文章编号：1、项目概况本工程项目为大型公共建筑，屋架采用多榀方形桁架组合，相邻每榀之间高低错位，屋面外形复杂。

金属屋面面积约为12000平方米，采用目前国际上比较流行的65-430型直立锁边氟碳铝镁锰合金面板，本工程项目充分利用了该种新型建筑材料的高强性、对曲线的完美贴和性以及超常耐久性等，再结合先进的钢结构技术，力求达到建筑空间与结构空间融合的自然、默契。

直立锁边系统构造示意图2、屋面系统的安装工艺本工程屋面系统由C型檩条、冲孔底板、吸音棉、保温棉、防水层、T型固定座、铝镁锰屋面板构成, 为了建筑的安全性，施工时尽量避免横向（流水方向）搭接，以提高建筑物外表的美观度及构造上的防水性能。

施工工序为：安装前期测量工作→主檩条及天沟的制作安装→檀条安装→屋面底板的安装→铝合金固定座的放线及安装→吸音保温防水材料的铺设→铝镁锰屋面制作及安装→屋面锁边及收口处理。

3、直立锁边系统的特点及主要优势直立锁边系统属于半开放式金属屋面系统，它的主要特点在于它的耐用性、可靠的防水设计及多样化的曲面形状。

整个系统采用浮动结构设计，即氟碳铝镁锰合金面板采用无穿孔、无穿刺的隐蔽式安装设计。

是一种“耐候性金属屋面系统”。

其主要优势有以下几点：3.1系统采用暗扣式直立锁边的固定方式，屋面没有螺钉外露，整个屋面不但美观、整洁。

而且从根本上杜绝了螺钉穿孔造成的漏水隐患；直立锁边屋面系统——锁合示意3.2直立锁边的T型铝合金固定座仅限制屋面板在板宽方向和上下方向的移动，并不限制屋面板沿板长方向的移动，因此屋面板在温度变化时能够在固定支座上自由伸缩，解决了因热胀冷缩而产生的温度应力导致屋面系统破坏问题。

直立锁边铝镁锰合金屋面板屋面系统施工应用摘要：直立锁边铝镁锰合金板屋面系统采用先进的机械咬合固定方式，从根本上解决了普通压型金属板因采用螺钉穿透式固定而造成的漏水隐患。

铝镁锰合金屋面板通过(滑动)固定支座与屋面结构连接，支座仅限制屋面板在板宽方向和上下方向的移动，并不限制屋面板沿板长方向的自由度，因此屋面板在温度变化时能够在支座上自由滑动伸缩，不会产生温度应力，这样便有效解决了其他板型难以克服的温度变形问题，保证了屋面系统各项性能的可靠性。

关键词：直立锁边铝镁锰合金屋面板屋面系统操作要点关键节点控制绿色施工随着我国国民经济水平的持续上升以及国家对环境关注度的不断提高，金属屋面在今后将会在工业与民用建筑行业中占据越来越重要的地位。

但由于金属屋面材料及施工工艺较新，很多施工人员对其知之甚少，导致很多施工方法不得当。

结合我项目从施工现场中积累总结出的一些经验及做法，现就直立锁边铝镁锰合金屋面系统进行如下几个方面的阐述，供大家参考。

1 工程概况北京雁栖湖国际会都(核心岛)会议中心工程建筑面积41900㎡，地下一层，地上二层，建设地点位于北京市怀柔区雁栖湖畔，建筑主要功能为国宾级会议接待目的地、国际峰会举办地。

会议中心屋面面积6500㎡，采用直立锁边咬合式铝镁锰合金板金属屋面, 共用1320块铝镁锰金属板,最大板长18m。

2 系统概述屋面板采用厚0.8mm厚32/410型PVDF(氟碳)喷涂铝锰镁合金板，外漏部分用二涂二烤处理，漆膜厚度45um。

铝锰镁合金板采用机械咬合的方式进行板与板之间连接，板与屋面结构层采用(滑动)固定支座连接，支座隐藏在板肋里面，采用暗扣式，整幅坡屋面由若干单板组成。

为解决屋面的保温、隔声和降噪等问题,穿孔压型钢板底板上放置保温玻璃丝绵、保温岩棉板、增强纤维硅钙隔声板、玻璃纤维棉降噪板等。

屋面系统详见下图。

3 施工工艺流程及操作要点3.1 工艺流程测量定位放样→檩托安装→主次檩条安装→穿孔压型钢底板安装→无纺布铺设→保温玻璃丝棉铺设→防水透气膜铺设→增强纤维硅酸钙隔声板安装→保温岩棉安装→屋面压型钢底板安装→镀锌找平板安装→铝泊隔热防水卷材安装→玻璃纤维棉降噪层铺设→合金屋面板安装3.2 操作要点1.测量定位放样依据现场的控制轴线及基准点，结合金属屋面设计图纸、屋面实际造型，采用面角点的三维坐标进行测量定位放样。

直立锁边铝镁锰金属屋面系统安装工艺探讨摘要：影响直立锁边铝镁锰金属屋面系统性能的因素很多，通过分析总结二次现场加工精度控制方法、直立锁边机械咬合及节点工艺、优化连接构造设计与节点设计，分析各结构层的作用，探讨防水、抗风、抗变形、保温、隔音、防雷等技术措施。

关键词：直立锁、二次加工成型、构造节点优化、技术措施引言直立锁边铝镁锰金属屋面系统是一项应用较为广泛、安装工艺要求高、技术要求严格的金属屋面建构体系，选用该屋面系统，对保证弧型屋面抗风、防水、排水、防雷、防火、节能、降噪等方面具有重大社会经济意义。

基于成都地铁4号线二期工程明蜀王陵站和西河站金属屋面系统安装实践，依托此项目总结相关经验，为以后同类工程施工奠定基础。

一、铝镁锰金属板现场二次加工成型工艺铝镁锰金属板（YX65-420型）二次加工成型采用集成移动式压板设备现场压型生产，可灵活设置和移动，根据现场实际需要生产任意长度的屋面板，不受运输条件限制。

针对压型金属屋面板二次现场加工存在形体尺寸误差、弯曲弧度误差、影响因素复杂等问题，进行认真分析后，从控制压型过程中的管理及操作人员职业素质、材料的进场质量、设备的性能、成品的保护等来保证产品二次加工质量，通过试验收集分析相关参数，为正常施工提供数据样本，同时验证电机自动电压调节器是否保证了设备稳定的电压电流。

移动式辊压数控压型机弯板机1、影响铝镁锰金属板二次现场加工精度的主要因素（1）操作管理制度是否健全，操作程序是否完善。

管理结构是否合理，管理职责是否健全，管理人员结构数量是否合理等。

（2）技术能力，主要包括人员对加工方法、流程、程序或加工工艺理解程度和熟练程度，以及图纸和技术交底的掌握程度，设备的技术性能等。

（3）人员素质，主要包括技术与操作的熟练程度、职业素养、健康、防护等。

（4）材料、设备情况主要包括材料与设备质量、性能、完好率等。

2、利用数学几何原理，对屋面板进行细化分解为增加建筑的美感，车站屋面设计为“飞叶”状。

抗风金属屋面系统一、系统介绍近些年流行于大跨度建筑结构上盖部分的直立锁边系统，被掀翻的情况引发全国性金属屋面技术安全检查与加强加固措施！为了解决这种安全隐患，鑫明光采用了多种不同的防风揭措施。

研发出加强型立边双咬合无限涨缩高肋金属屋面系统，加强型屋面板的改进，从根本上解决了抗风揭问题! 抗风等级11.5kPa二、传统直立锁边金属屋面系统抗风能力低的主要原因1、施工方面的原因主要表现在铝合支座与钢檩条缺少自攻钉，自攻钉漏打或少打，导致直立锁边支座与檩条连接强度减弱；屋面板锁边强度不够导致屋面板与铝合金支座咬合力度不够。

第一种情况表现为屋面板和支座同时被揭掉，连接自攻钉被拉断；第二种情况屋面板被揭掉，支座保留完好。

2、设计方面的原因主要表现在设计时风荷载取值偏小，没有考虑到极端天气情况，在极端天气情况下屋面被风揭掉。

3、连接方式存在缺陷的原因传统的直立锁边板为保证屋面板与连接支座的自由滑动只靠两侧屋面板与支座半咬合连接，咬合面比较小，屋面板在负风压下很容易变形，当屋面板变形太大时屋面板就脱离了支座。

三、加强型立边双咬合无限涨缩高肋金属屋面系统设计理念金属板材预先立边成型，用隐含式不锈扣件拉住板肋凹槽固定于支撑结构体上，相邻板肋连接处单向360度咬合固定，广泛应用于大跨度的公共建筑屋面，结构性连接，无须胶体，防水效果和抗风揭能力最强。

四、系统详情采用立边双咬合屋面系统咬合方式和固定方式做高肋金属屋面。

一个细节的加强，完成了整个行业的升级！适应材料：铜板、钛锌板、不锈钢钢板、铝镁锰合板、钢板等材料厚度：0.7mm~1.0mm屋面最小排水坡度为3%屋面板块转弯半径1米以上是如何做到超强抗风揭的？上部双立边咬合金属屋面360度双立边咬合的安装方式在欧洲的应用已超过上百年历史鑫明光近二十年的应用案例，至今皆滴水未漏。

下部隐含式扣件固定屋面通过扣件拉住板肋中部通长的凹槽，L型不锈钢扣件与纵向金属屋面板块可以同步位移，不受滑动扣件伸缩的限制，可解决因热胀冷缩所产生的板块应力，满足纵向超长屋面板块的涨缩，彻底改变大面积金属屋面都会存在的温差变化带来的金属屋面膨胀，不会因板块应力影响造成屋面的涨裂、变形和磨板。

直立锁边金属屋面的抗风性能研究摘要：直立锁边金属屋面在强风环境下的抗风性能是建筑工程设计与安全的重要考量因素之一。

本文通过对其结构特点、受力情况、评价方法以及影响因素等方面进行研究，探讨了提升直立锁边金属屋面抗风性能的技术手段。

通过深入了解和研究，可以为建筑物在强风环境下的安全性提供有效支持。

关键词：直立锁边金属屋面；抗风性能；风荷载；评价方法；技术手段引言直立锁边金属屋面作为一种常见的建筑屋面覆盖材料，其抗风性能对于建筑物的结构安全至关重要。

在强风袭击下，了解直立锁边金属屋面的受力情况、结构特点以及影响其抗风性能的因素，对于提高建筑物的抗风能力具有重要意义。

本文旨在系统研究直立锁边金属屋面在强风环境下的抗风性能，为相关领域的设计与实践提供参考。

1.直立锁边金属屋面的结构与特点1.1直立锁边金属屋面的构造和组成直立锁边金属屋面是一种常见的屋面覆盖材料，其构造和组成主要包括以下几个方面：金属材料：直立锁边金属屋面通常采用高强度金属材料，如镀锌钢板、铝合金板等。

这些金属材料具有优良的耐候性和耐腐蚀性，能够抵御各种恶劣天气条件下的侵蚀，保证屋面长期稳定使用。

锁边结构：直立锁边金属屋面的锁边结构是其关键特点之一。

通过将金属板的边缘进行折弯和锁合，形成一道坚固的连接结构，使得金属板之间形成密闭的连接，有效防止水汽和雨水的渗透，保障建筑物内部的干燥和安全。

支撑系统：直立锁边金属屋面通常需要搭建支撑系统来支撑金属板的安装和固定。

支撑系统一般由钢架构成，其稳固性和承载能力直接影响到屋面的安全性和稳定性。

1.2直立锁边金属屋面的优势与适用范围直立锁边金属屋面具有以下优势和适用范围：耐候性强：金属材料具有优良的耐候性和耐腐蚀性，能够在恶劣的气候条件下长期使用，不易受到氧化、腐蚀等影响。

安装简便：直立锁边金属屋面的安装相对简便快捷，不需要复杂的施工工艺，可以大大缩短施工周期，降低施工成本。

结构稳固：锁边结构使得金属板之间形成密闭连接，具有较强的抗风压能力和抗震性能，能够有效保护建筑物内部安全。
