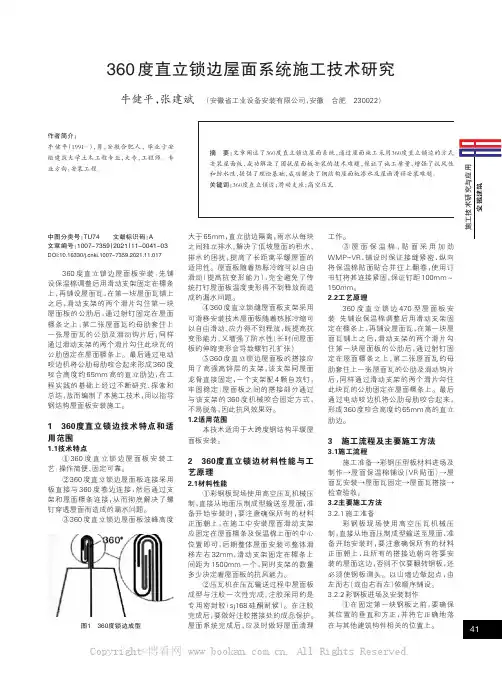

360°直立锁边屋面系统ppt课件

第一节铝镁铤合金屋面系统设计特点一铝镁铤合金板屋面在本工程W区和连廊的部分屋面采用了铝镁铤屋面系统。

其中，IV区的铝镁铤屋面系统上还安装了不锈钢板。

对铝镁铤屋面系统及材料的技术要求，严格按照国家有关规范，并结合本公司在类似工程中的经验，在满足建筑物使用功能的前提下，通过方案优化，尽量降低工程造价，简化安装难度，以达到最佳性能价格比。

1.屋面系统构造说明：屋面系统构造为（从上至下）：——铝镁铤合金屋面板采用直立锁边扣式结构防水构造，表面无螺钉穿透，牌号为3004,状态为H34的铝镁铤合金屋面板，厚度选用0.9mm厚，筋高65mm外表面采用四道PVDR氟碳树脂）涂层，含量＞75%, 厚度＞30^ m内表面附透明保护漆；同时面板具有良好的防腐性能和自洁性。

——保温层保温层选用国内外知名品牌的50mnB玻璃丝棉，密度》60kg/m3；导热率小丁0.32W/Tk , 保温、防冷凝结露及耐渗透性均满足国内规范标准。

——防火层防火层选用国内外知名品牌的50mmB铝箔防火岩棉，密度＞80kg/m3；防火性能满足国内规范标准，防火燃烧性能A级。

--防潮层铝塑火筋复合膜材料，水气透过率小丁0.05 ;不可使用沥宵油毡类产品。

——底板采用不小丁0.5mm厚彩色压型穿孔镀锌钢底板，孔径不小丁2mm穿孔率不丁20%瓦楞高度不小丁30mm——橡条采用Q235钢型材，两道无机富锌底漆，两道罩面漆；橡条的截面形式和规格尺寸有计算确定。

铝镁铤合金板屋面标准节点2.深化设计本方案深化设计主要包括金届屋面系统在防水、抗风、保温、隔音、声学、防密、防火等方面进行设计，以及屋面所采取的措施。

1）防渗漏设计防水性能是屋面系统最基本也是最重要的功能，它的好坏直接影响到工程的形象和声誉，方案中采取如下措施来确保防水性能的可靠。

（1）材料屋面材料的腐蚀是导致金届屋面渗漏的一个重要原因，同时它也是影响屋面美观性和耐久性的决定性因素。

本方案铝镁铤合金屋面板，以确保屋面板的抗腐蚀性能。

简析直立锁边金属屋面系统引言：随着我国高速铁路建设的飞速发展，直立锁边金属屋面系统广泛应用在高速铁路站房，如广州南站、深圳北站等。

为了满足屋面系统防水、抗风、耐久、保温等性能的要求，以便于我们日常的维护，首先要了解其工作的特点和原理。

1 直立锁边金属屋面系统的主要特点1.1适用性强直立锁边金属屋面系统的底板及面板采用现场压制成型，生产方便快捷，不受运输条件的限制，可以现场根据需要生产各种长度的屋面板，屋面板在长度方向上不需搭接缝，金屋面板能压成各种形状，不仅能压成直线、折线、弧线，还能压成各种扇形板，故可实现平屋面、坡屋面到球形屋面、双曲屋面等形式，从而满足建筑师的设计要求。

1.2可靠的防水性金属屋面板采用铝合金固定支座与屋面板咬合，固定支座用螺钉固定在檩条上，屋面板扣在固定支座的梅花头，而不是用钉直接穿过屋面板固定，金属屋面板没有钉洞，具有良好完整性和防水性。

1.3 抗风压性能好屋面所承受的荷载，通过受力杆件全部传至金属屋面板系统上。

由于其特殊的固定方式，避免了一般的螺钉固定系统在遭遇大风时，因反复受正负风压而在钉孔产生的应力集中。

此系统经实验证明，在7 kPa 的反复受荷实验测试中试件无损坏，系统单肋单点在 1.5 kN 的模拟集中风荷载力的作用下仍处于弹性变形，未发生破损。

1.4 抗变形能力好采用直立锁边固定方式，固定支座只限制屋面板在板宽方向的移动，并不限制屋面板沿板长方向的移动，因此屋面板在温度变化时能够在固定座上自由伸缩，不会产生温度应力，有效解决了其他板型难以克服的温度变形问题，保证了屋面性能的可靠性。

1.5 抗腐蚀性、耐久性好铝合金与空气中的氧发生化学反应时会在表面产生一层致密的氧化膜从而保护金属，同时在金属面板受到破坏时可以自动形成氧化膜复原创伤面，防止进一步的腐蚀。

镀铝锌板一般有15年的使用寿命，铝镁锰板具有40 年以上的生命期。

1.6保温性能好保温材料采用100mm厚玻璃纤维保温棉（16kg/m3），属A级不燃性材料，防火、防潮、防霉变性能好。

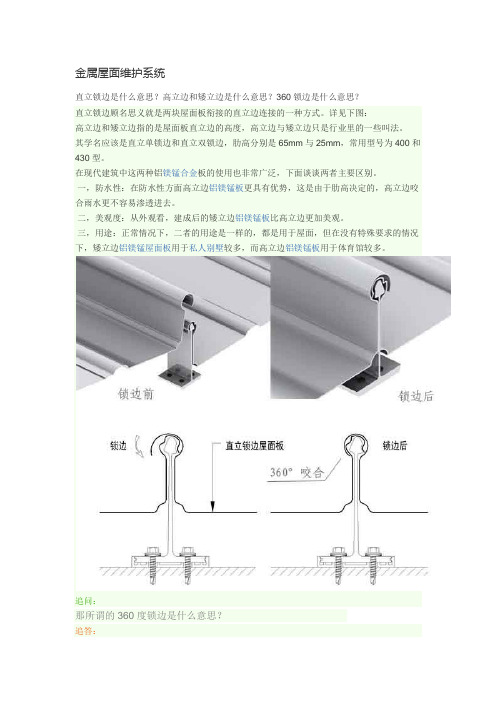

金属屋面维护系统
直立锁边是什么意思？高立边和矮立边是什么意思？360锁边是什么意思？
直立锁边顾名思义就是两块屋面板衔接的直立边连接的一种方式。

详见下图：
高立边和矮立边指的是屋面板直立边的高度，高立边与矮立边只是行业里的一些叫法。

其学名应该是直立单锁边和直立双锁边，肋高分别是65mm与25mm，常用型号为400和430型。

在现代建筑中这两种铝镁锰合金板的使用也非常广泛，下面谈谈两者主要区别。

一，防水性：在防水性方面高立边铝镁锰板更具有优势，这是由于肋高决定的，高立边咬合雨水更不容易渗透进去。

二，美观度：从外观看，建成后的矮立边铝镁锰板比高立边更加美观。

三，用途：正常情况下，二者的用途是一样的，都是用于屋面，但在没有特殊要求的情况下，矮立边铝镁锰屋面板用于私人别墅较多，而高立边铝镁锰板用于体育馆较多。

追问：
那所谓的360度锁边是什么意思？
追答：
360度锁边就是锁边部位卷起来的部分形成一个封闭的圆，见我上面附图示意的360度咬合那个节点。

360度锁边结构自防水性能比较好，雨水不易渗入屋面内。

直立锁边屋面设计方案设计单位：阿拉善金圳电力勘测设计公司监理单位：内蒙古康远工程建设监理有限责任公司一、概述直立锁边屋面系统是以点支撑咬合式屋面理论为基础,设计主要针对大跨度自支承式密合屋面安装体系,每个屋面单元使用耐候性金属(如:铝镁锰合金板)压制成形。

屋面板块的连接方式是采用其特有的铝合金固定支座，板块与板块的直立锁边咬合形成密合的连接，在屋面上看不见任何穿孔，因为支承的方式是隐藏在面板之下的。

这种板块的咬合过程无须人力，完全由机械自动完成，而咬合边与支座形成的连接方式可解决因热胀冷缩所产生的板块应力，该优势反映在可制作纵向超长尺寸的板块而不因应力影响变形。

同时本屋面系统完整齐全的附件供应可满足各种建筑形式的要求。

根据设计风格的不同，直立锁边金属屋面系统以其选用材料独有的特性，能很好地满足不同屋面造型的需求。

如：弧形、球形、曲面、扇形等。

本方案以典型的屋面系统为例主要从屋面构造、材料性能、防水、抗风、抗变形、保温、隔音、排水、防雷、防火等方面进行深化设计的说明，以保证技术要求和使用功能。

1、屋面构造说明系统构造图:下面是整个金属屋面构造的安装顺序：特盾直立锁边屋面设计方案说明2①安装次檩②安装穿孔彩钢板③安装衬檩支撑特盾直立锁边屋面设计方案说明3④安装衬檩⑤安装吸音玻璃棉⑥安装铝合支座特盾直立锁边屋面设计方案说明4⑦安装保温玻璃棉⑧安装铝合金屋面板2、材料主要性能指标项目技术指标备注铝合金化学成份铝镁锰合金铝合合金牌号3004密度2700kg/m3设计屈服强度185 Mpa抗拉强度220Mpa特盾直立锁边屋面设计方案说明5弹性模量70000N/mm2延伸率 3.0%热膨胀系数24cm/(cm.K.10e6)热传导率293~364W(m.K)电传导率41~52m/(Ω.mm2)熔点660℃3、防水性能防水性能是屋面系统最基本也是最重要的功能，它的好坏直接影响到工程形象和声誉，本方案采取如下措施来确保铝合金屋面系统的防水性能。

直立锁边单曲面金属板屋面系统施工工法屋面系统采用直立锁边彩钢板，虹吸排水系统。

该类型屋面系统的核心构成是基于立边咬合设计的特殊板形的金属板块，其针对大跨度自承式咬合安装体系，支撑的支架隐藏在面板之下，板块的连接方式采用其特有的支架，板块与板块的立边咬合形成密合的连接，屋面板长方向无搭接，防水性和密闭性好。

2007年我公司在***改扩建工程新航站楼工程施工完成直立锁边单曲面金属板屋面，通过实践总结编制本工法。

1 特点1.1工艺先进，性能可靠此类型屋面采用石膏板、挤塑垫块、超细玻璃丝棉等材料，可以取得比较好的保温和隔音效果，屋面面板采用纵向整体铺设，无搭接缝，防水效果比较好，屋面面板横向由于采用直立锁边连接，可以取得优良的密封效果。

1.2工艺简便，施工速度快施工人员经过简单的培训就可掌握施工工艺，且屋面板的通长铺设可以大大提高施工效率。

1.3整体性、经济性好屋面面板采用纵向整体铺设，无搭接缝；横向由于采用直立锁边连接，在保证取得优良的密封效果的同时其搭接仅为20mm左右，比常用的搭接板（搭接宽度为一个波峰，根据波距的不同约为50～80mm）节约材料，因此可以获得比较好的经济性，从而节省了工期，降低了成本，增加了经济效益。

2 适用范围适用于各种密封和保温要求较高的大面积金属屋面系统，如机场航站楼、体育场馆、礼堂、大厅等，可以满足新型节能建筑的要求。

3 工艺原理该屋面结构体系见下图，形式为多层复合结构。

图3.1 屋面结构体系屋面底板为0.75mm厚WS-600型镀铝锌压型钢板，用自攻螺丝安装在结构主檩条上，按照檩条间距的3～4倍确定长度。

次檩条为50×20×50×2mm镀锌Z型檩条，用自攻螺丝安装在屋面底板上，次檩条同层铺设隔音石膏板，嵌入次檩条槽内固定。

次檩条上方安装玻璃棉保温层、挤塑聚苯垫块和滑动支架，挤塑聚苯垫块绝热性好，可以有效避免冷桥产生。

屋面面板为0.8mm厚WS-360型镀铝锌压型钢板，通过咬合设备直接咬合固定在滑动支架上，形成整体金属板屋面。

何惠丈：直立缝３６０。

咬合式屋面系统简介直立缝３６０。

咬合式屋面系统简介何惠文（上海钢之杰钢建筑产品有限公司上海２００９４９）摘要：直立锁缝３６０。

咬合式屋面系统是目前钢结构屋面系统中最为先进和最可靠的屋面系统之一．本文向您推荐并介绍该类屋面系统中具有中国特色的新成员钢之杰ＳＳ－４６８直立锁缝屋面系统，简称ＳＳ一４６８系统。

关键词：直立锁缝３６０。

咬合高肋滑动支架弓形结构热胀冷缩补偿功能１．前言不言而喻，ＳＳ－４６８屋面板是屋面系统的最主要部件，其板型如图１所示：众所周知，在钢结构屋面系统中，根据屋面板的板型、屋面板与檩条的连接方式以及屋面板横向搭接与密封方式的不同被分为锁螺钉系统、暗扣系统和直立缝咬合系统等◇ｐ舢ｂ三大屋面系统。

经典的美式直立锁缝屋面系统是目前钢结构屋面系统中最为先进和是可靠的屋面系统之一。

它起源于美国，迄今已有６０余年的历史。

美国ＶＰ（Ｖａｒｃｏ—Ｐｒｕｄｅｎ）图１ＳＳ一４６８板型截面图公司的ＳＳＲ系统、巴特勒（Ｂｕｔｌｅｒ）公司的屋面板的有效宽度为４６８ｍｍ，展开宽度ＭＲ２４系统、美建（ＡＢＣ）公司的ＳＳ一３６０系统等为６００ｍｍ，有效利用率达７８％。

整个板形有公均属该类屋面系统。

它们大同小异，各有千肋、母肋和平直段三部分组成。

肋高７５ｍｍ，秋，就综合性能而言以ＶＰ公司的ＳＳＲ系统为其中直立缝部分２８ｍｍ高，肋肩以下４７ｍｍ高，优。

ＳＳ－４６８系统就是以ＳＳＲ系统为样板，结肋形美观、挺拔。

平直段３３５ｍｍ宽，沿长度方合我国具体国情的改进型。

除集各家优点于向每隔１５０ｒａｍ还有一条加强肋以增加板型的横一身外，又对系统中的部分配套构件作了改向刚度。

该板型使用２６ＧＡＧＥ厚的镀铝锌本色进。

因此，ＳＳ－４６８系统应是更为完美的屋面板，亦可使用０．５～Ｏ．６ｍｍ厚的彩钢板。

系统。

２．２滑动支架ＳＳ－４６８屋面系统通过滑动支架来固定屋２．ＳＳ－４６８屋面系统的构成面板。

ＳＳ一４６８系统由ＳＳ－４６８屋面板、滑动支滑动支架是ＳＳ－４６８系统的重要部件之架、屋脊盖板、屋脊挡水、加强板和内部连一。

直立锁边咬合屋面系统直立锁边咬合屋面系统一直是欧美国家金属屋面的设计主流，目前在国内也得到广泛应用，如：体育场馆会展中心机场车站等大型标志性建筑。

定义：直立锁边咬合式(Standing Seam System)点支撑金属屋面系统的核心构成，是基于直立锁边咬合设计的特殊板形的金属板块，这种设计主要针对大跨度自支承式密合安装体系。

在屋面上看不见任何穿孔，因支承的办法是隐藏在面板之下的。

屋面板块的连接办法是采用其特有的铝合金固定支座，板块与板块的直立锁边咬合形成密合的连接，这种板块的咬合过程无须人力，完全由机械自动完成，而咬合边与支座形成的连接办法可解决因热胀冷缩所产生的板块应力，该优势反映在可制作纵向超长尺寸的板块而不因应力影响变形。

同时本屋面系统完整齐全的附件供应可满足各种建筑形式的要求。

特点：屋面板可与屋面通长，杜绝搭接缝，消除漏水隐患，且外观整体性和观感性增强。

肋较高，从而可得到较大的排水切面，杜绝雨水从搭接边处渗透，有效解决低坡度屋面积水、排水困扰，提高了在长距离平缓屋面的适用性。

直立锁合边的固定方式很特殊，固定座仅限制屋面板在板宽方向和上下方向的移动，并不限制屋面板沿板长方向的移动，因此屋面板在温度变化时能够在固定座上自由伸缩，不会产生温度应力，这样便有效解决了其他板型难以克服的温度变形问题，保证了屋面性能的可靠性。

可以直立锁边屋面系统的固定座下装上断冷桥的隔热垫，有效防止保温屋面的冷桥现象，杜绝冷凝水的形成。

且能使能源更有效率地利用，达到节能的效果。

香港理工大学土木结构工程系重型结构实验室及清华大学所作的结构性能测试的直立锁边屋面系统该板型于内陆地区使用时，最大可达2000mm的跨距。

直立锁边屋面系统与传统瓦楞板屋面的比较1．屋面板可与屋面通长，杜绝搭接缝，消除漏水隐患，且外观整体性和观感性增强。

2．先进的屋面板横向搭接技术，板块之间锁合后，形成完全密封的结构性防水的直立锁缝；屋面系统的肋为65mm高的直立肋边，从而可得到较大的排水切面，杜绝雨水从搭接边处渗透，有效解决低坡度屋面积水、排水困扰，提高了在长距离平缓屋面的适用性。

浅谈360度直立缝咬合彩钢板屋面系统作者：刘洪亮来源：《城市建设理论研究》2014年第03期摘要： 360度直立缝咬合彩钢板屋面系统是目前国内钢结构屋面系统中最为先进和可靠的屋面系统之一，本文主要对该屋面系统的构成、优点及其施工工艺进行分析和研究，让读者对于该屋面系统有进一步的了解。

关键词：屋面系统；360度直立缝咬合；彩钢板屋面中图分类号：TU198 文献标识码：A正文：随着国内经济的发展，大型机场、火车站、会展中心、体育场馆等公共文化设施拔地而起，致使钢结构建筑产业炙手可热。

钢结构产业是多种技术的合成，其中运用广泛的是金属屋面系统技术，众所周知，在金属屋面系统中，根据屋面板的板型、屋面板与檩条的连接方式以及屋面板横向搭接与密封方式的不同，将其分为锁螺钉系统、暗扣系统和直立缝咬合系统等三大屋面系统，在这三大屋面系统中直立缝咬合屋面系统在国外已经成功运用了四十多年，该屋面系统进入国内是在上世纪90年代，当时在国内的大型公共建筑中仍然广泛采用压型钢板，只不过在传统的打钉板基础上多了一些锁边板型，直到进入21世纪，国内建筑设计理念逐步与发达国家接轨，加之经济发展迅速，吸引了国外一些知名品牌进入中国市场。

该屋面系统是由屋面彩钢板、滑动支架、屋脊盖板、屋脊挡水板和内部连接件等主要部件组成，还包括密封胶、防水胶条、密封堵头以及用于防风雨和外装饰的收边件、泛水件等附属构件组成，其中屋面彩钢板是屋面系统中最主要的部件，根据其有效宽度和波峰高度的不同可以分为很多种板型，常用的有468型、470型及475型等，整个板型由公肋、母肋和平直段三部分组成，成型均由600mm宽，0.5mm-0.6mm厚彩板卷通过压板机辊压完成；滑动支架是用来将屋面彩钢板固定在檩条上的，是彩钢板屋面系统中重要的部件之一，它主要由1.5mm厚镀锌钢板压制成的U型支座、镀锌的三角钢制滑轨和不锈钢板制的滑动钩片三部分组成，滑动钩片可以在滑轨上自由滑动，施工时用自攻钉或胖钉将支架固定在屋面檩条的上翼缘上，支架的滑动钩片钩住屋面板的公肋，下一张屋面板的母肋再咬在其上，屋面板铺完后通过专用的咬口机械将公母肋及滑动钩片一起做360度咬口，屋面板便通过滑动支架固定在檩条上了；屋脊盖板和屋脊挡水板主要是用在屋脊处，辅以胶泥和密封胶，起到遮风挡雨的作用，不但密封性好，还能对彩钢板的热胀冷缩起到补偿效果。

一、典型系统结构
二、系统特点
1.成熟的结构传力维护系统,适用于坡度≥°的屋面或墙面，历史悠久，应用广泛；
2.现场制作，大跨度（≤200m）单板可通长无驳口、无钉孔，施工简单，锁合牢固；
3.优异的排水防渗性能、独特的抗热膨胀性能及安全的抗风压性能；
4.先进的二次成型（瓜皮工艺和扇弯工艺），轻松解决双曲面或单曲面的覆盖难题；
5.高品位、低能耗，实用、美观、环保。

三、常规板型
四、直立锁边屋面系统——锁合示意
五、异形板型
原材料厚度
铝镁锰合金板0.8mm、0.9mm、1.0mm、1.2mm
不锈钢板~0.7mm
铜合金板~0.9mm
镀铝锌(彩钢)板~0.8mm
七、常用配件
八、泛水配件
根据项目特征专门设计制作。

九、效果示例。
