暗扣式金属屋面直立锁边施工工法1、前言S65-300型暗扣式超长金属屋面直立锁边是金属屋面板的短向立边采用暗扣式咬合密闭连接，屋面板长方向无搭接的一种施工技术。
该工艺现场易于操作，可用于各种不规则多曲面屋面施工，满足建筑物屋面不同风格的造型，体现优美的建筑效果。
我单位在南阳体育场采用了自立锁边工艺进行了金属屋面施工，效果良好。
为推广利用该技术，通过实践总结本工法。
2、工法特点S65-300型暗扣式超长金属屋面直立锁边施工技术有效的解决屋面板防风、防水、温度变形技术难题，且现场容易操作。
（1）工艺先进，抗风性能优越。
施工时整个屋面系统采用梅花固定座，直立锁边固定面板，不需要穿透板面，不会产生应力集中问题。
传统的做法为穿透式螺钉固定的屋面板。
在遭遇大风时，由于屋面板反复承受正负风压，在钉孔处产生应力集中导致撕裂，虽然螺钉仍然留在檩条上，但屋面板却已被吹飞。
直立锁边工艺采用铸压铝合金固定座与檩条固定，再将屋面板卡在固定座的梅花头上，然后用电动锁边机将板肋锁在固定座上，这种固定方式不需穿透板面，因而屋面板没有任何损伤，不会产生应力集中问题，具有很强的抗风性。
（2）杜绝屋面渗漏，具有很强的防水性能。
屋面板纵向与屋面通长，横向采用暗扣锁边搭接技术。
为防止雨水被风吹入横向搭接缝后在两块板之间形成毛细作用，屋面板的板肋采用反毛细凹槽，即在小肋的侧部设置一个凹槽，使大肋与小肋之间存在一个空腔，减小了水的表面张力，从而阻止了毛细水向上运动渗入室内。
板块之间锁合后,形成完全密封的直立锁缝，杜绝雨水从搭接边处渗透，具有很强的防水性能。
（3）屋面板可自由伸缩，具有很好的温度变形处理性能。
采用直立锁边固定方式，ST铝合金固定座仅限制屋面板在板宽方向和上下方向的移动，并不限制屋面板沿板长方向的移动，因此屋面板在温度变化时能够在固定座上自由伸缩，不会产生温度应力。
（4）工艺简便，便于操作。
采用专业化集装箱移动式压型机器，现场生产，灵活性高，产品质量稳定。
直立锁边铝镁锰合金屋面板屋面系统施工应用摘要：直立锁边铝镁锰合金板屋面系统采用先进的机械咬合固定方式，从根本上解决了普通压型金属板因采用螺钉穿透式固定而造成的漏水隐患。
铝镁锰合金屋面板通过(滑动)固定支座与屋面结构连接，支座仅限制屋面板在板宽方向和上下方向的移动，并不限制屋面板沿板长方向的自由度，因此屋面板在温度变化时能够在支座上自由滑动伸缩，不会产生温度应力，这样便有效解决了其他板型难以克服的温度变形问题，保证了屋面系统各项性能的可靠性。
关键词：直立锁边铝镁锰合金屋面板屋面系统操作要点关键节点控制绿色施工随着我国国民经济水平的持续上升以及国家对环境关注度的不断提高，金属屋面在今后将会在工业与民用建筑行业中占据越来越重要的地位。
但由于金属屋面材料及施工工艺较新，很多施工人员对其知之甚少，导致很多施工方法不得当。
结合我项目从施工现场中积累总结出的一些经验及做法，现就直立锁边铝镁锰合金屋面系统进行如下几个方面的阐述，供大家参考。
1 工程概况北京雁栖湖国际会都(核心岛)会议中心工程建筑面积41900㎡，地下一层，地上二层，建设地点位于北京市怀柔区雁栖湖畔，建筑主要功能为国宾级会议接待目的地、国际峰会举办地。
会议中心屋面面积6500㎡，采用直立锁边咬合式铝镁锰合金板金属屋面, 共用1320块铝镁锰金属板,最大板长18m。
2 系统概述屋面板采用厚0.8mm厚32/410型PVDF(氟碳)喷涂铝锰镁合金板，外漏部分用二涂二烤处理，漆膜厚度45um。
铝锰镁合金板采用机械咬合的方式进行板与板之间连接，板与屋面结构层采用(滑动)固定支座连接，支座隐藏在板肋里面，采用暗扣式，整幅坡屋面由若干单板组成。
为解决屋面的保温、隔声和降噪等问题,穿孔压型钢板底板上放置保温玻璃丝绵、保温岩棉板、增强纤维硅钙隔声板、玻璃纤维棉降噪板等。
屋面系统详见下图。
3 施工工艺流程及操作要点3.1 工艺流程测量定位放样→檩托安装→主次檩条安装→穿孔压型钢底板安装→无纺布铺设→保温玻璃丝棉铺设→防水透气膜铺设→增强纤维硅酸钙隔声板安装→保温岩棉安装→屋面压型钢底板安装→镀锌找平板安装→铝泊隔热防水卷材安装→玻璃纤维棉降噪层铺设→合金屋面板安装3.2 操作要点1.测量定位放样依据现场的控制轴线及基准点，结合金属屋面设计图纸、屋面实际造型，采用面角点的三维坐标进行测量定位放样。
铝镁锰合金直立锁边金属屋面屋面工法1.前言平谷体育中心二期工程项目所用直立锁边铝镁锰合金金属屋面系统是现代公共建筑中一种新型的屋面或墙面维护体系。
此系统是由维护结构支撑体系和维护组成。
维护结构支撑体系的组成有：钢支座、檩条系统、铝合金支座。
维护的组成有：底板或打孔底板、吸音部分、防潮部分、保温隔热、隔音、防雷接地、屋面板部分。
在铝镁锰合金金属屋面上看不到任何穿孔，因为支撑方式是在隐藏在面板之下的。
屋面板块的连接方式是采用其特有的铝合金固定支座，板块与板块的直立锁边咬合形成密合的连接。
同时本屋面系统完整齐全的附件供应可满足各种建筑形式的要求。
这种体系具有质量轻、强度高、耐腐蚀、又可消化温度变化带来的屋面变形的明显特点和巨大优势。
与传统屋面相比它能大大地减轻屋面系统的自重，从而在相同跨度下，可以减少钢结构的用钢量。
所以被大量应用于大跨度的公共建筑工程中。
这种新型的直立锁边滑动式铝合金屋面系统能给建筑物提供大开间和大高度室内空间，能满足建筑多功能要求。
这种新型屋面系统在欧洲、美洲应用较早。
2.工法特点2.1本工程屋面板采用氟碳喷涂铝镁锰合金板，板型为0.9mm厚、肋高65mm、肋间距430mm型屋面板，每一个单元为一个自然的天沟，而且使用合金材料提高了屋面防水的性能及使用寿命。
2.2施工工艺简便，操作便捷，施工工期短。
2.3屋面板现场制作不受长度限制，板块没有中间连接，减小了施工难度，提高了生产效率，超长板块的运输及整体吊装解决了长板安装的难题。
2.4采用直立锁边系统整个屋面没有任何贯穿面板的螺栓、柳丁使屋面永不泄露。
在现场压板的过程中可控制面板在长度方向的自由伸缩，而板块构造可实现吸收变形量。
2.5本工法同样适用于特殊建筑的造型设计如：弧形、低坡、多角度扇形和双曲面的屋面。
2.6为同类工程的施工起到了借鉴、指导作用。
3.适用范围3.1本工法适用于跨度大、高度高、空间结构复杂的大型公共建筑和体育比赛场馆、戏院、影院、机场设施及大型厂房等屋面工程。
铝镁锰板屋面工程施工方案编制单位：编制人：审核人：编制日期：目录1.屋面及其附属系统概况 (3)2屋面板系统的加工制作 (3)3.屋面系统安装施工组织与施工工艺 (8)4 原材料采购质量控制 (17)5 生产制作的质量保证措施 (20)6 安装施工保证 (20)屋面系统的施工1.屋面及其附属系统概况根据技术文件要求，本工程屋面板采用铝镁锰合金压型板，直立锁边式系统，屋面板横向搭接采用机械铰合。
板宽应根据屋面形状高差变化布置，同时应保证屋面板肋的完整性与连贯性，采用自防水技术，不得使用钉、接、压连接，以确保防水及美观的要求。
屋面板跨度需根据荷载组合计算定，比赛大厅顶为铝合金复合保温屋面，总传热系数小于0.8。
该屋面系统所遵循的技术原则：严格遵守国家有关规范的规定，结合本公司在以往工程中的经验，在满足建筑物使用功能的前提下，通过方案优化，尽可能降低工程造价，简化安装难度，以达到最佳性能价格比。
2屋面板系统的加工制作本工程选用铝镁锰直立锁边屋面板系统，屋面板材厚度为0.9mm，铝合金锤纹直板，采用75厚玻璃纤维保温棉；底板为压型板为0.476mm厚的镀铝锌彩钢板。
为了更好地完成本工程维护系统的加工制作任务，确保每一步都做到万无一失，我司拟定由本公司设计部资深设计人员完成本次施工图的深化设计、节点构造、下料单及加工图等的设计。
我公司将根据施工方案中制定的工艺顺序同时结合现场实际情况分别对檩条、金属屋面板、檐口收边铝单板、铝合金泛水板等从材料采购→加工制作→安装施工全过程进行严格监督，真正作到过程控制，强调精品意识。
2.1压型板的生产加工为保证本工程屋面系统的防水性能，我公司计划将屋面板生产设备运至施工现场进行现场加工，以保证屋面板在顺坡方向通长无搭接。
屋面压型屋面板固定螺钉采用进口304不锈钢螺钉，防止铝构件与螺钉之间产生电化学反应。
压型板由板材压型机一次投料加工完成，设备就位后需做现场调试，生产前应做试生产，样品合格后方可进行生产。

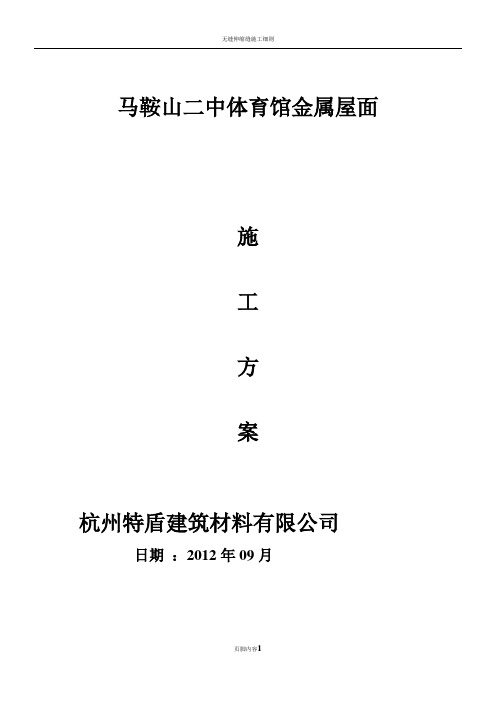

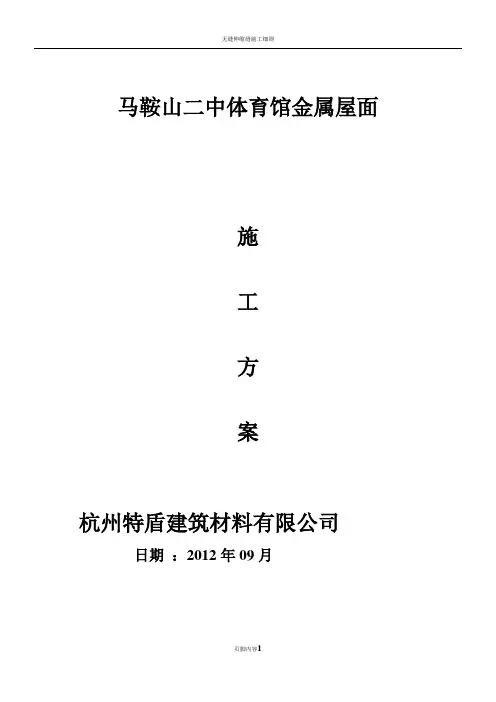

马鞍山二中体育馆金属屋面施工方案杭州特盾建筑材料有限公司日期：2012年09月目录第一章工程概况---------------------------------3第一节编制目的和依据---------------------------------3 第二节工程概况---------------------------------------4 第三节工程重点难点及解决措施------------------------10 第二章施工部署及计划------------------------------16第一节施工总体部署----------------------------------16第二节施工准备及工程计划----------------------------16第三章主要施工方法及施工工艺---------------------23第一节屋面构造及施工流程----------------------------23 第二节直立锁边屋面系统施工方法及施工工艺------------23 第四章工程安全保障措施---------------------------38第一节安全文明施工的技术组织措施---------------------38第二节雨季、台风和夏季高温季节的施工保证措施---------43第一章工程概况第一节编制目的和依据一、编制目的本施工方案编制的目的是：为马鞍山第二中学体育馆金属屋面改造工程施工阶段中，提供较为完整的纲领性技术文件，用以指导工程施工与管理，确保优质、高效、安全、文明地完成该工程的建设任务。
二、编制依据1、建设单位提供的本工程相关文件等；2、建设单位提供的本工程的相关图纸；3、根据现场实际情况及业主要求；4、根据中国国内现行的有关标准和规范要求：金属屋面技术规范（1）《压型金属板设计施工规程》（YBJ1216-88）（2）《屋面工程技术规范》（GB50345-2004）（3）《屋面工程质量验收规范》（GB50207-2002）（3）《特盾直立锁边金属屋面系统安装手册》（QB/01-2010）建筑设计规范（1）《建筑安装工程质量检验评定标准》（GBJ300-88）（2）《建筑设计防火规范》GBJ16-872001版（3）《建筑防雷设计规范》GB50057-94（4）《建筑结构荷载规范》GB50009-2001（5）《钢结构设计规范》GB50017-2002（6）《民用建筑隔声设计规范》GBJ118-88（7）《民用建筑热工设计规程》GB50176-93（8）《冷弯薄壁型钢技术规范》GBJ18-87材料标准（1）《铝及铝合金彩色涂层板、带材》YS/T431-2000（2）《建筑用压型钢板》GBT12755-2008（3）《热轧、冷轧薄钢板及钢带》GB11253-89（4）《紧固件机械性能、不锈钢螺栓、螺钉和螺柱》GB5117-95（5）《建筑用铝型材铝板氟碳涂层》JC133-2000（6）《建筑用硅酮结构密封胶》GB16776（7）《铝及铝合金加工产品的化学成分》GB/T3190其他规范及要求（1）《建筑施工高处作业安全技术规范》JG80-91（2）《施工现场临时用电安全技术规范》JGJ46-884、国家现行安全生产、文明施工的规定。
屋面系统的施工3。
1 屋面及其附属系统概况本工程分体育馆及游泳馆两大部分，屋面形式大致呈椭圆形布置。
金属屋面工程内容包括:主檩条及檩托，次檩条及檩托，压型钢板及吸音，铝镁锰直立锁边系统及保温、隔音、防水,玻璃采光天棚，自动排烟窗及控制系统，遮阳系统，屋面天沟，虹吸排水系统及排水管,屋面檐沟共十个分项工程的施工。
根据技术文件要求，本工程屋面板采用铝镁锰合金压型板,直立锁边式系统，屋面板横向搭接采用机械铰合.板宽应根据屋面形状高差变化布置，同时应保证屋面板肋的完整性与连贯性，采用自防水技术，不得使用钉、接、压连接,以确保防水及美观的要求。
屋面板跨度需根据荷载组合计算定，比赛大厅顶为铝合金复合保温屋面,总传热系数小于0.8。
该屋面系统所遵循的技术原则：严格遵守国家有关规范的规定,结合本公司在以往工程中的经验，在满足建筑物使用功能的前提下，通过方案优化，尽可能降低工程造价，简化安装难度，以达到最佳性能价格比.3。
2 屋面板系统的加工制作本工程选用铝镁锰直立锁边屋面板系统，屋面板材厚度为0。
9mm,400/65铝合金锤纹直板，采用100厚玻璃纤维保温棉;压型板为0.47mm厚的镀锌穿孔瓦楞钢板，30mm厚玻璃纤维吸音棉下衬无纺布。
为了更好地完成本工程维护系统的加工制作任务，确保每一步都做到万无一失,我司拟定由本公司设计部资深设计人员完成本次施工图的深化设计、节点构造、下料单及加工图等的设计.我公司将根据施工方案中制定的工艺顺序同时结合现场实际情况分别对檩条、金属屋面板、阳光板天窗、电动排烟天窗、檐口收边铝单板、铝合金泛水板等从材料采购→加工制作→安装施工全过程进行严格监督,真正作到过程控制,强调精品意识。
3.2。
1压型板的生产加工为保证本工程屋面系统的防水性能，我公司计划将屋面板生产设备运至施工现场进行现场加工,以保证屋面板在顺坡方向通长无搭接.屋面压型屋面板固定螺钉采用进口304不锈钢螺钉，防止铝构件与螺钉之间产生电化学反应.压型板由板材压型机一次投料加工完成，设备就位后需做现场调试，生产前应做试生产，样品合格后方可进行生产。
大型****场馆多功能直立锁边铝镁锰合金金属屋面施工工法1前言400/65Mega-roof金属屋面是近几年来从瑞士引进的一种具有良好防水功能的屋面工程，其不但具有良好的防水性能而且屋面依功能要求，可以各种建筑材料组成各层次构造，以保证建筑功能的要求．****中心为****公园中心区内的2008年奥运会的重点工程之一，要实现人文、科技、绿色奥运的目标，***中心金属屋面使用的材料全部为环保检验合格材料。
金属屋面以其良好的防水性能及满足建筑功能，实现建筑师的灵感效果和设计造型，在大型公共建筑屋面设计越来越多采用金属屋面。
2 特点2. 0. 1Mega-roof金属屋面面板截面宽600/500/400/300/250，肋高65。
每一个单元本身为一个自然的天沟，而且采用金属材料增加了屋面防水性能和使用寿命。
2. 0. 2由于屋面结构可用不同材料组成构造的各二层组合实现建筑物的各项功能要求。
2. 0. 3屋面板现场制作，不受长度限制，板块没有中间连接，提高了生产效率，避免了板块的运输等环节，可降低建设成本。
超长板运输及水平、旋转运输解决长板的安装难题。
2. 0. 4采用直立锁边结构整个屋面没有任何贯穿面板的螺栓、铆钉使屋面永不泄露。
屋面可在长度方向自由伸缩，面板可长达100m或更长，而板块构造可实现模面吸收变形量。
2. 0. 5直立锁边现场机械仅制作，效率高、压实好，缩短工期。
2. 0. 6直缝锁边可通过防毛细空腔防雨水渗入屋面，而且通过锁边处能使屋面内的潮气散发出来，保证屋面内干燥，保证结构功能。
2. 0. 7金属材料制作的面板，经加肋、压加强筋等使屋面板承载力增加，具有良好延展性，耐腐蚀性和环保性能。
2. 0. 8可实现特殊建筑的造型设计，如：低坡度、平顶、弧形、双曲面及多角度扇形屋的屋面。
2. 0. 9屋面表面采用氟碳涂层（滚涂）可保证漆膜一致，颜色一致，色彩可借多种选择。
2. 0. 10 ****中心的屋面，突出了奥运要求，即人文奥运、绿色奥运、科技奥运理念以转播新闻中心，如击剑馆对声音的要求，屋面必须具备良好的吸音降噪和隔声功能。
海外钢结构360°直立锁边滑动屋面系统施工工法发布时间：2022-02-16T07:44:41.460Z 来源：《科技新时代》2021年12期作者：张力居小荣纪梦彬[导读] 近几年来国内外钢结构建筑飞速发展，特别是工业类和公共建筑类建筑更是走在了建筑钢结构发展的前列，为了满足建筑造型及其功能的不同要求，大跨度、低坡度等新型建筑造型不断涌现，结构高度、跨度也愈来愈大，屋面单坡排水长度、排水强度也越来越大，这势必将要求屋面金属板材之间的咬合连接更加紧密和可靠，传统的螺钉式连接屋面板或一般咬合式屋面板已不能满足要求。
中交一航局第二工程有限公司山东省、青岛市 266000摘要：近几年来国内外钢结构建筑飞速发展，特别是工业类和公共建筑类建筑更是走在了建筑钢结构发展的前列，为了满足建筑造型及其功能的不同要求，大跨度、低坡度等新型建筑造型不断涌现，结构高度、跨度也愈来愈大，屋面单坡排水长度、排水强度也越来越大，这势必将要求屋面金属板材之间的咬合连接更加紧密和可靠，传统的螺钉式连接屋面板或一般咬合式屋面板已不能满足要求。
而这种连接在建筑中往往又是防水的关键部位，其设计的可靠性和合理性直接关系整个建筑的使用功能。
同时，由于屋面单坡长度变长，金属屋面板在环境温度变化时的伸缩长度也必然变大。
我公司承建的金斯顿物流工业园项目，采用360°直立锁边滑动屋面系统施工工艺，不仅提高施工效率同时也提高了连续多跨结构屋面防水、抗风、抗变形的能力。
针对目前国内常采用的钢结构屋面系统，项目部从经济、效率、安全环保方面进行了逐一比选，如下：表1.屋面系统施工工艺比选牙买加金斯顿物流工业园工程项目屋面施工实践表明，通过采用360°直立锁边滑动屋面施工工艺，不仅提高施工效率同时也提高了连续多跨结构屋面防水、抗风、抗变形的能力，可供类似工程借鉴。
工法特点2.1 采用安装滑动支座的方式可以有效释放由于温度变化而引起的变形。
直立边锁扣式铝镁锰合金金属屋面施工技术在本次国家奥林匹克体育中心英东游泳馆改扩建工程中，此种材料也被作为新型屋面材料运用到了本场馆的屋面系统中。
直立边锁扣式铝镁锰合金屋面系统主要是将T形固定座与檩条固定，然后将屋面板固定在T形固定座的梅花头上, 再用电动锁边机将板的大小肋锁在固定座的梅花头上以达到饰面、防水等效果。
工艺流程：屋面放线定位→主檩托板安装→主檩条安装→镀锌压型钢板安装→次檩条安装→铝合金T形固定座安装→避雷安装→保温层铺设→屋面板安装→天沟安装一、屋面放线定位（一）明确屋面系统施工边界。
为便于施工组织管理，在施工中通常可以按照天沟在屋面的布置划分施工区域（本屋面区域划分见图一），并结合设计图纸进行屋面边界尺寸定位，同时参照屋面收边节点，确定屋面板的实际铺设区域。
确定屋面板布置区域后，进行屋面板布置放线，要注意尽量避开屋面孔洞。
图一（二）在屋面上建立测量基准点。
用经纬仪在屋面上测出各控制球节点之间的尺寸误差，找出檩条调节的重点位置并确定檩托最大调节高度。
二、主檩托板安装檩托板是网架球节点和屋面系统连接的基础，是调节网架安装误差的主要构件。
其高度H要根据屋面现场放线定位时得到的网架球节点测量数据确定。
檩托板安装完成后应保持上口处于同一直线或曲线上，这样才能保证屋面檩条有足够的调节空间（h）。
檩托板和球节点托架采用焊接连接方式，在焊接时要对焊接点进行打磨处理，同时焊接过程中保护网架防护涂料不被破坏。
若在焊接过程中发现涂料被损坏，需即使进行补救。
檩托板焊接完成后，也要对焊点进行防护补漆。
三、主檩条安装英东游泳馆的屋面为双曲线形屋面，主檩条呈人字状布置在金属屋面上且和网架球节点上的檩托板固定。
根据屋面主檩条布置，在屋面移动檩条至安装位置，在安装时特别要注意对号入座。
主檩条与檩托采用焊接连接，当檩条吊装就位后，与主檩托焊接，在焊接之前应检查正在安装的檩条顶面是否与安装的相邻檩条顶面平齐，如不平齐应作调整，相邻檩条顶面高差在3～5mm以内时方可焊接。
直立锁边金属屋面板施工技术
【摘要】金属屋面作为重要的一种屋面体系在我国越来直越多的被广泛应用，其施工方法显得越来越重要，本文通过具体工程对直立锁边金属屋面的施工技术进行论述，以求找到最为合理、经济、科学的施工方法。
【关键词】直立锁边铝镁锰金属屋面施工技术
近10年来，钢结构产业发展迅猛，金属屋面系统也日新越异，形式多样，技术日趋成熟，目前欧美等发达国家都广泛的应用“Standing Seam Roofing System”（立边咬合接口屋面系统）。
这种新型屋面系统，其除了能满足正常的防风挡雨的功能外，还具备了自重小、保温、降噪、防雷及造型新颖等多方面的功能，近年来较多地应用于体育场馆、展览馆等大型现代公共建筑的屋面。
上海世博会众多展馆以及由我公司施工的永康中国科技五金城会展中心屋面正是采用了这种先进的屋面系统。
1 屋面特点
（1）具备整体结构性防水、排水功能。
（2）结构简洁、轻巧、安全，在海洋性台风、暴雨地区尤其适用。
（3）施工安装灵活、快速。
（4）该系统的铝合金面板一方面能充分保证防水功能上的要求，另一方面还能满足安全可靠及防腐蚀性能的要求，由于该系统设计有65 mm高的立边设置，可使面板有较强的总体强度及刚度；由于屋面板肋较高，雨水将不能漫过屋面而浸水，具有非常优越的防水性能。
缝合完成的屋面上没有外露的螺钉，板肋光滑圆顺，并有足够的强度承受屋面上行人等动荷载。
在屋面板下填充满保温棉，使整个屋面更加平整结实。
2 工程难点
（1）由于铝镁锰金属屋面板的热胀冷缩较大，且屋面板加工长度达93米，加工精度控制难度大。
（2）由于屋面板长度长，水平与垂直搬运难度极大。
（3）屋面坡度平缓，排水面积大，且屋面成弧形，要保证板面平整、不积水难度较大。
3 屋面板的制作
屋面暗扣直立锁边铝锰镁合金板的加工是通过工地现场辊压加工轧制成型，其加工步骤如下：3.1设备就位调试：加工设备吊装就位后，必须根据压板工艺的要求调整位置并吊装稳固。
在开工前三天进行设备的调试及试生产，调整设备的参数直至能够生产出合格的面板。
3.2上料：生产屋面板的原材料为铝卷，每卷重约2吨，需通过吊装设备将铝卷送至加工设备。
铝卷应堆放在架空的支架上，保持通风和干燥，避免因潮湿影响铝卷表面质量。
3.3压板成型：加工设备的出
板方向设有辊轴支架，长约10米，当挤压出的屋面板超过10米时，必须由专人抬住往前走，直至生产出足够长的屋面板。
当屋面板长度达到设计的长度时，停止压板并切割，切割的长度宜比设计长度略长100 mm，便于将来板端的切割。
4 金属屋面的安装金属屋面安装前须对主体钢结构尺寸进行复测，如果结构尺寸偏差超出误差允许的范围则必须进行调整，否则会影响金属屋面的外观及自由伸缩。
4.1屋面底板的安装
在安装前将板材安装控制线（屋面底板安装平行线）用经纬仪测设在钢梁上。
屋面底板运至工作面后开始进行底板的安装,现场安装时，要先分清编号，确定无误后再用吊机吊装到位并固定在安装作业面，在施工中应及时与已测设控制线复核，保证板材的安装尺寸及安装后的效果。
4.2屋面铝支座的安装流程
铝合金面板固定支座是将屋面风载传递到副檩的受力配件，它的安装质量直接影响到屋面板的抗风性能。
另外，铝合金支座的安装误差还会影响到屋面板的纵向自由伸缩，前屋面板槽口扣合的严密性。
因此，屋面板支座的安装也是本工程中的关键工序。
整个屋面铝支座的安装流程为：安装前的测量放线→屋面铝支座的安装→安装完成后的复查。
5.2.1首先，采用经纬仪，将轴线引测到檩条上表面，作为铝合金支座安装的纵向控制线。
第一排铝合金支座安装最为关键，将直接影响到后续支座的安装精度。
因此，第一排支座位置要多次复核，其支座间距应采用标尺确定。
另外，铝合金支座的数量多少，决定着屋面板的抗风能力。
所以，铝合金支座应沿板长方向的排数严格按图纸设计进行安装，不得漏装、少装。
5.2.2屋面板支座安装质量控制：在屋面板安装后，因热胀冷缩过程中，能使屋面板自由滑移，防止出现因支座安装不正确在屋面板滑移的过程中将屋面板拉破。
安装铝合金支座时，应先安装支座下方的隔热垫。
支座的安装采用对称打二颗自攻螺钉。
安装时，应先打入一颗自攻螺钉，然后对支座进行校正一次，调整偏差，并注意支座端头安装方向应与屋面板铺板方向一致。
校正完毕后，再打入第二颗螺钉，将其固定。
安装好后，应控制好螺钉的紧固程度，避免出现沉钉或浮钉。
4.3保温棉的铺设
在玻璃棉的下侧及各切断面上加贴隔气、隔湿、反射热辐射的铝箔，保温棉毡应与屋面板充分紧贴，不得与屋面板之间出现空气间层，充分紧贴可减小下雨时雨水对屋面的击打声，并防止屋面在加温后空气间层空气流动对保温效果降底的影响。
为保证施心玻璃棉板、棉毡铺设不受天气的影响，屋面板与保温、隔
声材料平行施工，施工时应避免对已安装的固定座及屋面底板的破坏并有防突击强风设施，采用安全网全部覆盖。
雨季施工安装中需要注意对保温棉的保护，浸水泡湿的保温棉不得直接使用，以确保施工质量。
4.4屋面板的安装
整个屋面板的安装流程为：安装前对已安装好的铝支座的测量、调差→金属屋面板的运输（运至安装作业面）→金属屋面板的安装（屋面锁口）→对已安装好的屋面板的复测。
4.4.1放线
屋面板铝支座经检查,安装质量已得到严格控制的条件下，即可放设面板安装定位线，一般以面板出天沟的距离为控制线。
面板出天沟长度确定原则为板长的1/1000+下弯长度15mm+滴水片宽度30mm+尺寸余量30mm，但不小于100mm。
例如：屋面板长度30米，屋面板伸入天沟长度为30+15+30+30=105mm。
4.4.2就位
施工人员将板抬到安装位置，就位时先对板端控制线，然后将搭接边用力压入前一块板的搭接边。
起始板的安装应特别注意，要考虑到工程当地的常年风向，搭接边应背向迎风面，如下图所示：
4.4.3板的固定点施工
热膨胀固定点的作用是为了不让板滑走，且能承受外挂装饰板的荷载；如果屋面布局没有特殊要求，每块屋面板均应在固定点固定住，以防板滑动，固定点的安装方法：在板的小肋上沿45°角穿过固定座的梅花头钻一小孔，然后用11~12mm的铆钉将板与固定座固定在一起，铆钉的前端会被下一块板的大胁隐藏住，如下图所示：
4.4.4安装
金属屋面板的安装顺序为：铺板→轴线对测→接缝对接→下按推紧→安装咬口机→咬口。
铝合金屋面板安装采用机械式咬口锁边。
屋面板铺设完成后，应尽快用咬边机咬合，以提高板的整体性和承载力。
当面板铺设完毕，对完轴线后，先用人工将面板与支座对好，再将咬口机放在二块面板的接缝处上，由咬口机自带的支座支撑住，防止倾覆。
再由安装人员将咬口机一侧的手扳扳起，使咬口机下侧的锁缝口合紧，使其与屋面板的板肋紧密吻合。
屋面板安装时，先由二个工人在前沿着板与板咬合处的板肋走动。
边走边用力将板的锁缝口与板下的支座踏实。
后一人拉动咬口机紧随其后，将屋面板咬合紧密。
4.4.5折边
折边的原则为水流入天沟处折边向下，下弯折边应注意先安滴水片再折弯板头。
面板高端（屋脊）折边向上。
折边时不可用力过猛，应均匀用力，折边的角度应保持一致,上弯折边后安装屋脊密封件。
4.4.6檐口滴水片安装
滴水片安装前对檐口和天沟处的板边进行修剪，先根据板边需伸入天沟等部位的设计尺寸在需修剪的部位弹出修剪线，修剪时用自动切边机沿修剪线切割，既保证了屋面板伸入天沟的长度与设计的尺寸一致，又保证了修剪后整个屋面外形的美观，同时也可以有效防止雨水在风的作用下不会吹入屋面夹层中。
然后安装檐口密封件，最后安装滴水片，滴水片用铆钉固定，每小肋一颗钢铆钉。
如下图所示：
滴水片安装时应注意，如果板长不同时，滴水片必须断开，以允许板伸缩不
同，在滴水片之间留5mm的间隙。
4.4.7打胶
屋面泛水板接缝处应打密封胶，打胶前要清理接口处泛水上的灰尘和其它污物及水份，并在要打胶的区域两侧适当位置贴上胶带，对于有夹角的部位，胶打完后用直径适合的圆头物体将胶刮一遍，使胶变得更均匀、密实和美观，最后将胶带撕去。
4.4.8安装后的复测
在完成金属屋面板的安装后，安排技术小组对已安装完成的金属屋面板的各项性能进行测试，以保证金属屋面板的防水、抗风等性能。
6 结语
随着国家经济的快速发展，高性能的屋面系统的需求将越来越大，而铝锰镁合金屋面系统将以其优越的防火、保温、降噪、防雷等功能在高性能屋面系统中占有十分重要的地位，并且金属屋面系统本身技术将随着其愈来愈广泛的应用而日趋进步。
参考文献
[1]屋面工程技术规范（GB50345-2004）
[2]钢结构工程施工质量验收规范（GB50205-2001）
注：文章内所有公式及图表请以PDF形式查看。
