氧气传感器概述氧气传感器（Oxygen Sensor，简称O2传感器）是一种传感器设备，用于检测火花引擎系统（如汽油发动机）中废气排放中的氧气含量。
该装置是车辆尾气净化系统的重要组成部分，可帮助保持排放符合环保标准，且对于车辆动力性和油耗也有一定的影响。
工作原理氧气传感器利用电化学原理实现氧分子的检测，通常使用的是钢铁氧体氧传感器（Zirconia Oxygen Sensor）和钨氧燃烧分析器O2传感器。
钢铁氧体氧传感器是最常使用的类型，由钛合金制成的传感器包覆着类似小管的氧离子电解质体系。
氧离子通过电解质体系传输进入锆石固电解质，从而产生电流信号。
电流信号根据氧气分压式（Partial Pressure）产生，根据电流信号波动情况排气氧浓度的波动情况获取。
使用场景氧气传感器主要应用在燃油车辆排放控制系统中，通过检测废气中的氧气含量来控制发动机的燃烧过程，以达到有效的控制排放的目的。
此外，氧气传感器也可以用于其他需要检测氧含量的领域，如空气检测和氧化还原过程中，发电设备，建筑材料等领域。
维护保养在正常使用情况下，氧气传感器一般不需要特别的维护和保养。
但考虑到其工作环境复杂，长时间的震动和高温环境会导致传感器零件的疲劳，所以传感器零件有可能出现损坏。
而当氧气传感器失效的时候，可能会导致废气排放不符合环保标准，同时也会影响发动机的性能和油耗。
所以一旦发现氧气传感器出现异常，及时进行更换或修理是非常重要的。
优缺点优点：1.较高的灵敏度，能够对废气中较小的氧含量变化做出反应。
2.检测结果准确，能够在短时间内检测到氧气含量的变化。
3.功能稳定，具有较长的使用寿命。
缺点：1.对工作环境有一定的要求。
2.精度会随着使用时间的增长而下降。
3.价格相对较高，一般需要专业的技术人员进行维护和保养。
结论总体来说，氧气传感器是现代燃油车辆废气排放控制的重要组成部分。
它通过检测废气中的氧含量，控制燃烧过程，保证了排放符合环保标准，同时也对车辆的油耗和动力性有一定的影响。
氧浓度传感器原理
氧浓度传感器是一种用于测量空气中氧气浓度的装置。
其工作原理基于氧气与传感器中的反应物之间的化学反应。
下面将详细介绍氧浓度传感器的工作原理。
氧浓度传感器通常由两个主要的组件构成：氧传感器和温度传感器。
氧传感器包含一个氧电解池和一些测试电极。
氧电解池内部含有一定浓度的电解质溶液和一个参比电极。
温度传感器用于监测传感器的工作温度。
当氧传感器处于工作状态时，它会暴露在待测气体中。
在氧电解池中，参比电极和待测气体之间形成一个化学反应。
正常情况下，氧电解池中的电解质溶液是稳定的。
然而，当氧气与电解质溶液接触时，它会与电解质发生氧化还原反应。
这个反应会引起电解质的浓度发生变化，进而改变电解池内部的电位。
同时，温度传感器会实时监测氧传感器的温度。
由于温度对氧气电解质溶液的浓度和电位都有影响，因此温度传感器的数据可以用来修正氧浓度传感器的测量结果，提高测量的准确性。
氧浓度传感器会将测得的电位信号转换为浓度数值，并输出给相关的仪表显示或控制系统。
通过依靠氧传感器的输出，用户可以实时了解空气中氧气的浓度，并作出相应的控制和调节。
总结而言，氧浓度传感器的工作原理基于氧气与传感器内部的电解质发生化学反应。
温度传感器用于监测传感器的工作温度，
以修正测量结果的准确性。
这种传感器能够提供准确的氧浓度数据，广泛应用于环境监测、工业生产和生物医学等领域。

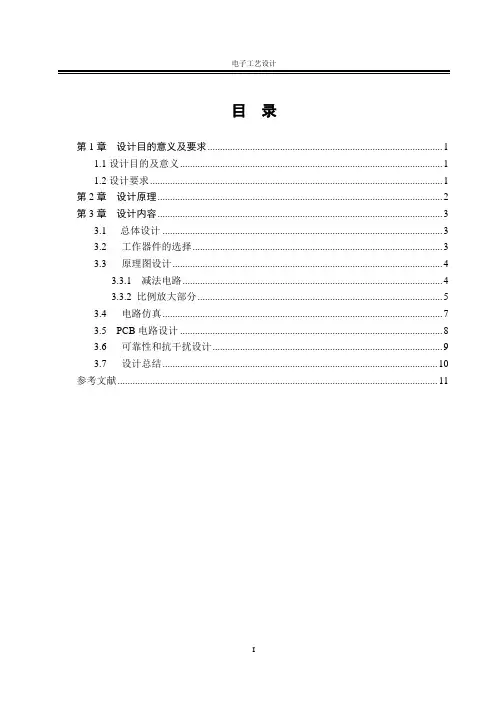

目录第1章设计目的意义及要求 (1)1.1设计目的及意义 (1)1.2设计要求 (1)第2章设计原理 (2)第3章设计内容 (3)3.1 总体设计 (3)3.2 工作器件的选择 (3)3.3 原理图设计 (4)3.3.1 减法电路 (4)3.3.2 比例放大部分 (5)3.4 电路仿真 (7)3.5 PCB电路设计 (8)3.6 可靠性和抗干扰设计 (9)3.7 设计总结 (10)参考文献 (11)第1章设计目的意义及要求1.1设计目的及意义在火力发电中，锅炉燃烧调整的首要任务是调整好燃料和风量的配合，烟气中的氧气含量、一氧化碳含量、二氧化碳含量能够直观地反映风量的大小，指导运行人员或自动调节系统合理地调配风、粉比例。
确定最佳烟气含氧量的设定值实现燃烧过程优化控制，基于烟气含氧量的变化实现控制及运行稳定，并可以确保经济型。
要保持经济和安全稳定燃烧，就必须准确和经常检测锅炉内的含氧量，并根据含氧量适当调节风量，以保持最佳风煤比，维持最佳空气系数。
设计目的：(1)了解常用电子元器件基本知识（电阻、电容、电感、二极管、三极管、集成电路）；(2)了解印刷电路板的设计和制作过程；(3)掌握电子元器件选型的基本原理和方法；(4)了解电路焊接的基本知识和掌握电路焊接的基本技巧；(5)掌握pH值传感器信号调理电路的设计，并利用仿真软件进行电路的调试。
1.2设计要求选用氧化锆氧量传感器进行烟气含氧量测量，要求测量范围0.1%-20.0%、精度为0.1%。
设计传感器的信号调理电路，实现以下要求：(1) 设计信号调理电路将传感器输出112-0.6 mV的信号转换为0-5V直流电压信号；(2) 对信号调理电路中采用的具体元器件应有器件选型依据；(3) 电路的设计应当考虑可靠性和抗干扰设计内容；(4) 电路的基本工作原理应有一定说明；(5) 电路应当在相应的仿真软件上进行仿真以验证电路可行性（不限制EDA软件类型）。
第2章设计原理氧气传感器是一种用来检测某设备中氧的浓度，并向ECU发出反馈信号，再由ECU 控制。
氧气传感器的工作原理氧气传感器是一种常见的气体传感器，它可以实时检测环境中的氧气浓度，并将检测的结果反馈给控制系统。
氧气传感器广泛应用于化工、生物医药、环境监测、航空航天等领域。
工作原理氧气传感器的工作原理基于氧气与工作电极之间的化学反应。
通常情况下，氧气传感器由两个电极和一个电解质组成。
一个电极是氧气电极，另一个是参比电极。
氧气电极通常由白金制成，而参比电极则通常采用高纯度银/银氯化钾电极。
当氧气与白金电极交互作用时，氧气会被还原成氧离子，并释放电子。
这些电子会进入电解质，并传递到参比电极。
在参比电极和氧气电极之间，存在一个电化学势差，这个势差是氧气浓度的一个函数。
氧气传感器的工作原理可以用下面这个反应式来表示：O2 + 4H+ + 4e- → 2H2O如果氧气浓度低，则氧气电极上的反应会减少，参比电极和氧气电极之间的势差将会增加。
如果氧气浓度高，则氧气电极上的反应会增加，参比电极和氧气电极之间的势差将会减少。
通过测量参比电极和氧气电极之间的电势差，氧气传感器就可以确定环境中的氧气浓度。
不同类型的氧气传感器有着不同的工作原理和适应范围。
常见的氧气传感器类型包括膜式氧气传感器、电化学氧气传感器、阴极氧气传感器等。
应用场景氧气传感器广泛用于以下领域：化工化工厂通常需要用氧气传感器检测生产过程中的油品和液体的氧气呈量。
另外，氧气传感器还可以用于检测制造化学品的废水和废气中的氧气浓度。
生物医药在医院和研究实验室中，氧气传感器将用于检测生物反应器和培养皿内的氧气浓度，以及患者呼吸的氧气含量。
这种传感器还可以用于监测手术室中的氧气浓度。
环境监测氧气传感器可以用于监测海洋中的氧气含量、湖泊、河流和水库中的氧气含量，以及空气中的氧气含量。
这些信息对环境保护工作至关重要。
航空航天在航空航天领域中，氧气传感器通常用于监测宇航员在航天器中的氧气含量，以及航空器中的氧气含量。
结论氧气传感器的工作原理基于氧气与工作电极之间的化学反应。
氧气传感器原理氧气传感器是一种用于检测空气中氧气浓度的传感器。
它的主要原理是利用化学反应将空气中的氧气和水分解为电子，并通过电路将这些电子转化为电信号输出。
本文将详细介绍氧气传感器的原理、结构、工作方式以及应用领域。
一、原理1.1 化学反应在一个典型的氧气传感器中，通常使用二氧化锆作为传感器材料。
当空气进入到传感器中时，它会与二氧化锆发生化学反应，产生电子和离子。
具体反应方程式如下：ZrO2 + O2 → 2ZrO + 2e-ZrO + H2O → ZrO2 + 2H+ + 2e-这个过程被称为“固态电解质效应”，其中二氧化锆起到了固态电解质的作用。
1.2 电信号转换在上述化学反应发生之后，产生了一些自由电子和离子。
这些自由电子可以通过一个金属导线或半导体材料进行导电，并最终转换成一个可读取的电信号。
这个过程被称为“离子导体效应”。
二、结构氧气传感器的结构通常由两个主要部分组成：传感器和电路板。
传感器通常由二氧化锆制成，而电路板则包含了一个放大器和一个滤波器，用于放大和过滤来自传感器的电信号。
三、工作方式当空气进入到传感器中时，它会与二氧化锆发生化学反应，产生一些自由电子和离子。
这些自由电子通过导线或半导体材料进行导电，并最终转换成一个可读取的电信号。
这个信号被放大并通过滤波器进行过滤，最终输出到显示屏或其他设备上。
四、应用领域氧气传感器广泛应用于医疗、环保、工业等领域。
在医疗领域中，它通常用于监测患者的呼吸情况；在环保领域中，它可以用于检测空气中的有毒物质；在工业领域中，它可以用于监测工厂排放物质的浓度。
总之，氧气传感器是一种非常重要的检测设备，它可以帮助我们更好地了解我们周围空气中的氧气浓度，从而保障我们的健康和安全。

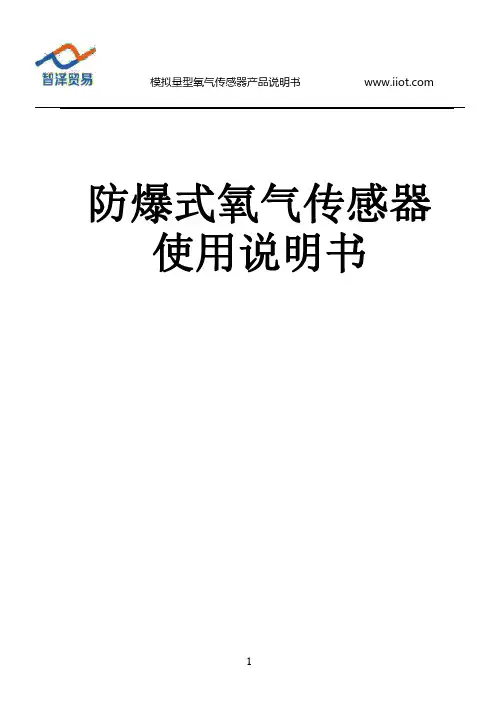

模拟量型氧气传感器产品说明书 防爆式氧气传感器使用说明书目录第1章产品简介 (3)•产品概述 (3)•功能特点 (3)•产品参数 (3)•探头参数与选型 (4)•模拟量通讯参数 (4)•数字量通讯参数 (4)第2章硬件连接 (5)●设备安装前检查 (5)●接口说明 (5)●安装说明 (5)第3章数字量传感器通信协议 (8)3.1通讯基本参数 (8)3.2数据帧格式定义 (8)3.3寄存器地址 (9)3.4通讯协议示例以及解释 (9)•读取设备地址0x01的O2值 (9)•读取设备地址0x01的温湿度值 (10)•读取设备地址0x01的温湿度、O2值 (10)第4章模拟量传感器参数含义与换算 (11)4.1模拟量4-20mA电流输出 (11)4.2模拟量0-10V电压输出 (12)4.3模拟量0-5V电压输出 (12)第5章常见问题与质量保证 (12)5.1数字量设备无法连接到PLC或电脑 (13)5.2模拟量无输出或输出错误可能的原因 (13)6包装售后 (13)6.1产品包装清单 (13)6.2联系方式 (14)6.3质保与售后 (14)6.4免责声明 (14)第1章产品简介•产品概述防爆式氧气传感器专门为某些苛刻的环境而研发的。
铸铝式防爆外壳，探头放置专门的金属探头仓中，电气部分与探头隔离。
采用专业测试氧气浓度传感器探头作为核心检测器件；具有测量范围宽、精度高、线性度好、通用性好、使用方便、便于安装、传输距离远、价格适中等特点。
•功能特点本产品采用高灵敏度的气体检测探头，信号稳定，精度高，快速响应，寿命长。
具有测量范围宽、线形度好、使用方便、便于安装、传输距离远等特点。
注意传感器为空气检测使用，客户应该在应用环境下测试以确保传感器符合要求。
•产品参数参数技术指标O 2测量范围0-30%/0-100%测量方式电化学探头响应时间一般小于15秒质保期主机质保2年，气体探头质保1年O 2测量精度≤读数的±3%(25℃)接口形式模拟量(电压/电流)/数字量(RS485)供电电源12V-24VDC 耗电<1W-30-50℃(-20-40℃持续)运行温度工作湿度环境0-100%RH(15-95%RH ）外形尺寸172×142×90mm3•探头参数与选型编号探头类型量程分辨率/可检测下寿命30 A 英国进口CITY30%0.1%>2年30L%>5年以上寿命均为温度23±3℃、湿度40±10%RH、浓度<5%最大量程的情况下的参考数值。
[键入文字]

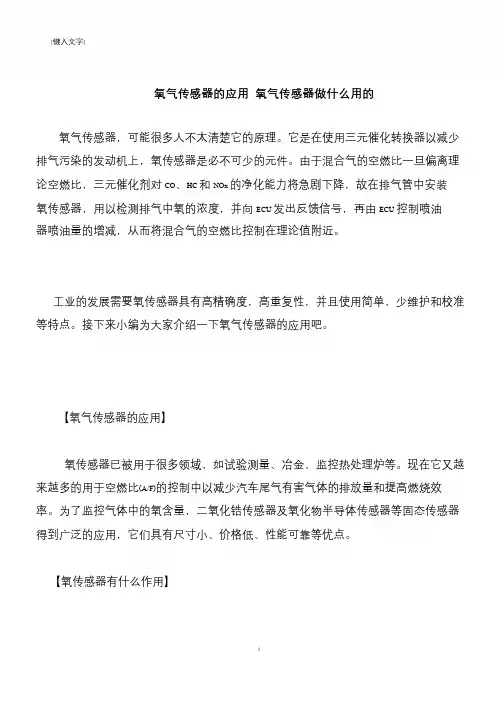

氧气传感器的应用氧气传感器做什么用的
氧气传感器，可能很多人不太清楚它的原理。
它是在使用三元催化转换器以减少排气污染的发动机上，氧传感器是必不可少的元件。
由于混合气的空燃比一旦偏离理论空燃比，三元催化剂对CO、HC 和NOx 的净化能力将急剧下降，故在排气管中安装氧传感器，用以检测排气中氧的浓度，并向ECU 发出反馈信号，再由ECU 控制喷油器喷油量的增减，从而将混合气的空燃比控制在理论值附近。
工业的发展需要氧传感器具有高精确度，高重复性，并且使用简单，少维护和校准等特点。
接下来小编为大家介绍一下氧气传感器的应用吧。
【氧气传感器的应用】
氧传感器已被用于很多领域，如试验测量、冶金、监控热处理炉等。
现在它又越来越多的用于空燃比(A/F)的控制中以减少汽车尾气有害气体的排放量和提高燃烧效率。
为了监控气体中的氧含量，二氧化锆传感器及氧化物半导体传感器等固态传感器得到广泛的应用，它们具有尺寸小、价格低、性能可靠等优点。
【氧传感器有什么作用】
1。
氧气浓度传感器原理
氧气浓度传感器是用于测量环境中氧气浓度的装置。
其工作原理基于电化学反应或光学原理。
电化学传感器原理：电化学氧气传感器由两个电极构成，一般为阳极和阴极。
在阳极上，氧气与电解质发生反应，生成氧离子，并通过电解质传递到阴极上。
在阴极上，氧离子再与电子结合生成氧气分子。
通过测量阴极上的电流，可以推算出氧气的浓度。
这种传感器具有高精度和快速响应的优点。
光学传感器原理：光学氧气传感器基于氧气对光的吸收特性。
两个光电二极管被放置在不透明的涂层上，其中一个感应器暴露在环境中，另一个则覆盖着吸氧的薄膜。
当光通过涂层时，会被吸附的氧气吸收一部分。
通过比较两个光电二极管的输出信号，可以确定氧气浓度。
以上是氧气浓度传感器的两种常见原理。
这些传感器广泛应用于医疗设备、工业自动化和环境监测等领域，可实时监测氧气浓度并及时采取相应的措施。

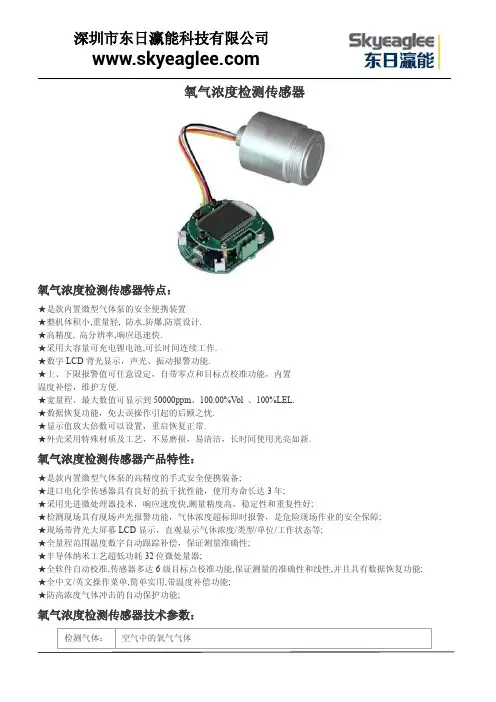

氧气浓度检测传感器氧气浓度检测传感器特点：★是款内置微型气体泵的安全便携装置★整机体积小,重量轻,防水,防爆,防震设计.★高精度,高分辨率,响应迅速快.★采用大容量可充电锂电池,可长时间连续工作.★数字LCD背光显示，声光、振动报警功能.★上、下限报警值可任意设定，自带零点和目标点校准功能，内置温度补偿，维护方便.★宽量程，最大数值可显示到50000ppm、100.00%Vol、100%LEL.★数据恢复功能，免去误操作引起的后顾之忧.★显示值放大倍数可以设置，重启恢复正常.★外壳采用特殊材质及工艺，不易磨损，易清洁，长时间使用光亮如新.氧气浓度检测传感器产品特性：★是款内置微型气体泵的高精度的手式安全便携装备;★进口电化学传感器具有良好的抗干扰性能，使用寿命长达3年;★采用先进微处理器技术，响应速度快,测量精度高，稳定性和重复性好;★检测现场具有现场声光报警功能，气体浓度超标即时报警，是危险现场作业的安全保障;★现场带背光大屏幕LCD显示，直观显示气体浓度/类型/单位/工作状态等;★全量程范围温度数字自动跟踪补偿，保证测量准确性;★半导体纳米工艺超低功耗32位微处量器;★全软件自动校准,传感器多达6级目标点校准功能,保证测量的准确性和线性,并且具有数据恢复功能;★全中文/英文操作菜单,简单实用,带温度补偿功能;★防高浓度气体冲击的自动保护功能;氧气浓度检测传感器技术参数：检测气体：空气中的氧气气体检测范围：0-100ppm、500ppm、1000ppm、5000ppm、0-100%LEL分辨率：0.1ppm、0.1%LEL显示方式：液晶显示温湿度：选配件，温度检测范围：-40～120℃，湿度检测范围：0-100%RH检测方式：扩散式、流通式、泵吸式可选安装方式：壁挂式、管道式检测精度：≤±3%线性误差：≤±1%响应时间：≤20秒（T90）零点漂移：≤±1%（F.S/年）恢复时间：≤20秒重复性：≤±1%信号输出：①4-20mA信号：标准的16位精度4-20mA输出芯片，传输距离1Km②RS485信号：采用标准MODBUS RTU协议，传输距离2Km③电压信号：0-5V、0-10V输出，可自行设置④脉冲信号：又称频率信号，频率范围可调（选配）⑤开关量信号：标配2组继电器，可选第三组继电器，继电器无源触点，容量220VAC3A/24VDC3A传输方式：①电缆传输：3芯、4芯电缆线，远距离传输（1-2公里）②GPRS传输：可内置GPRS模块，实时远程传输数据，不受距离限制（选配）接收设备：用户电脑、控制报警器、PLC、DCS、等报警方式：现场声光报警、外置报警器、远程控制器报警、电脑数据采集软件报警等报警设置：标准配置两级报警，可选三级报警；可设置报警方式：常规高低报警、区间控制报警电器接口：3/4″NPT内螺纹、1/2″NPT内螺纹，同时支持2种电器连接方式防爆标志：ExdII CT6（隔爆型）壳体材料：压铸铝+喷砂氧化/氟碳漆，防爆防腐蚀防护等级：IP66工作温度：-30～60℃工作电源：24VDC（12～30VDC）工作湿度：≤95%RH，无冷凝尺寸重量：183×143×107mm(L×W×H）1.5Kg(仪器净重)工作压力：0～100Kpa标准配件：说明书、合格证质保期：一年氧气浓度检测传感器简单介绍：氧气浓度检测传感器报警器高精度、高分辨率，响应快速，超大容量锂电充电电池，采样距离远，LCD背光显示，声光报警功能，上、下限报警值可任意设定，可进行零点和任意目标点校准，操作简单，具有误操作数据恢复功能.氧气浓度检测传感器应用场所：医药科研、学校科研、制药生产车间、烟草公司、环境检测、楼宇建设、消防报警、污水处理、石油石化、化工厂、冶炼厂、钢铁厂、煤炭厂、热电厂、锅炉房、加气站、垃圾处理厂、隧道施工、输油管道、航空航天、工业气体过程控制、室内空气质量检测、地下燃气管道检修、危险场所安全防护、军用设备检测等。
