氧探头的工作原理氧探头是一种用于测量氧气浓度的传感器，广泛应用于医疗、环保、工业等领域。
了解氧探头的工作原理对于正确使用和维护氧探头至关重要。
本文将从氧探头的工作原理入手，详细介绍氧探头的结构和工作原理。
一、氧探头的结构1.1 氧探头的主要组成部份是氧传感器和信号处理单元。
1.2 氧传感器通常由氧离子传感器或者氧化还原电极传感器构成。
1.3 信号处理单元负责接收传感器采集的氧气浓度数据，并将其转化为电信号输出。
二、氧传感器的工作原理2.1 氧离子传感器利用氧离子在固体电解质上的传导性质来测量氧气浓度。
2.2 氧化还原电极传感器通过氧化还原反应来测量氧气浓度。
2.3 传感器通过测量氧气与电极之间的电流或者电压变化来确定氧气浓度。
三、信号处理单元的作用3.1 信号处理单元负责放大、滤波和线性化传感器采集到的信号。
3.2 信号处理单元还可以对信号进行校准和修正，以提高测量的准确性。
3.3 信号处理单元将处理后的信号转化为标准的电信号输出，以便连接到监控系统或者数据采集设备。
四、氧探头的工作原理4.1 当氧气进入氧传感器时，氧离子传感器会测量氧离子在固体电解质上的传导性质。
4.2 对于氧化还原电极传感器，氧气与电极发生氧化还原反应，通过测量反应产生的电流或者电压来确定氧气浓度。
4.3 信号处理单元会对传感器采集到的信号进行处理，并输出标准的电信号，以供监控系统或者数据采集设备使用。
五、氧探头的应用领域5.1 医疗领域：用于监测患者的呼吸氧气浓度，保障患者的安全。
5.2 环保领域：用于监测大气中的氧气浓度，保护环境和人类健康。
5.3 工业领域：用于监测工业生产过程中的氧气浓度，确保生产安全和产品质量。
综上所述，氧探头是一种重要的传感器设备，其工作原理涉及到氧传感器和信号处理单元的协同工作。
了解氧探头的工作原理有助于正确使用和维护氧探头，确保其测量准确性和稳定性，从而更好地为不同领域的应用提供支持。
氧浓度传感器原理
氧浓度传感器是一种用于测量空气中氧气浓度的装置。
其工作原理基于氧气与传感器中的反应物之间的化学反应。
下面将详细介绍氧浓度传感器的工作原理。
氧浓度传感器通常由两个主要的组件构成：氧传感器和温度传感器。
氧传感器包含一个氧电解池和一些测试电极。
氧电解池内部含有一定浓度的电解质溶液和一个参比电极。
温度传感器用于监测传感器的工作温度。
当氧传感器处于工作状态时，它会暴露在待测气体中。
在氧电解池中，参比电极和待测气体之间形成一个化学反应。
正常情况下，氧电解池中的电解质溶液是稳定的。
然而，当氧气与电解质溶液接触时，它会与电解质发生氧化还原反应。
这个反应会引起电解质的浓度发生变化，进而改变电解池内部的电位。
同时，温度传感器会实时监测氧传感器的温度。
由于温度对氧气电解质溶液的浓度和电位都有影响，因此温度传感器的数据可以用来修正氧浓度传感器的测量结果，提高测量的准确性。
氧浓度传感器会将测得的电位信号转换为浓度数值，并输出给相关的仪表显示或控制系统。
通过依靠氧传感器的输出，用户可以实时了解空气中氧气的浓度，并作出相应的控制和调节。
总结而言，氧浓度传感器的工作原理基于氧气与传感器内部的电解质发生化学反应。
温度传感器用于监测传感器的工作温度，
以修正测量结果的准确性。
这种传感器能够提供准确的氧浓度数据，广泛应用于环境监测、工业生产和生物医学等领域。
氧传感器安装在发动机的排气管上，位于三效催化转化器之前，用于测量废气中的氧含量。
如果废气中的氧含量高，说明混合气偏稀，氧传感器将这一信息输入发动机电控单元（ECU），ECU 指令喷油器增加喷油量；如果废气中的氧含量低，说明混合气偏浓，ECU 指令喷油器减少喷油量，从而帮助ECU 把混合气的空燃比控制在理论值（14.7）附近。
因此，氧传感器相当于一个混合气的浓度开关，它是电喷发动机实行闭环控制不可缺少的重要部件。
1 氧传感器是一种热敏电压型传感器氧传感器间接地反映进入气缸中混合气的浓度，这种信息是以波动的电压传递给电控单元（ECU）的，因此判断氧传感器性能的主要方法是检测氧传感器输出的信号电压值及其波动的范围和波动的频率。
另一方面，发动机只有达到一定的温度才能激活氧传感器。
因此，检测氧传感器前，必须对发动机充分预热，在氧传感器达到正常工作温度300℃~350℃以后才能进行检测，在此之前，氧传感器的电阻大，如同开路，氧传感器不产生任何电压信号；若发动机的排气温度超过800℃，氧传感器的控制也将中断。
目前有的车型采用主、副2 个氧传感器，主氧传感器（在前）通常带有加热器，副氧传感器不带加热器，要依*废气预热，温度超过300℃才能正常工作。
对于加热型氧传感器，其加热电阻的阻值一般为5Ω~7Ω。
如果加热电阻被烧蚀（电阻为无穷大），氧传感器很难快速达到正常的工作温度，此时应当更换氧传感器。
2 氧传感器的故障确认采取“时域判定法”所谓“时域判定法”，是指某传感器的输出信号是否在一定的时间内发生变化以及变化的范围、频率是否符合标准值，如果不发生这种变化，自诊断系统即确认其有故障。
氧传感器提供的信号电压标准为0.1 V ~1.0V，并且在这个范围内快速波动，其波动频率标准为30 次/min。
当氧传感器输出的信号电压在0.1 V ~0.3V 之间波动时，ECU 判定为混合气偏稀；当氧传感器的信号电压在0.6 V ~0.9V 之间波动时，ECU 判定为混合气偏浓；当信号电压为0.45V 左右时属最佳。
氧传感器的工作原理
氧传感器的工作原理是根据氧气在电化学过程中的特性进行测量。
氧传感器通常由两个电极组成：工作电极和参比电极。
工作电极通常由氧化铈材料制成，参比电极则使用铂材料。
在传感器中，氧化铈材料被暴露在测试环境中，而参比电极则与参比溶液相连。
当氧气与氧化铈材料接触时，氧气的分子会与氧化铈发生反应，导致材料中的氧离子数量发生变化。
这种氧离子的变化会导致工作电极和参比电极之间的电势差发生变化。
这个电势差可以通过电路测量出来，并转化为氧气浓度的数据。
为了保持传感器的准确性，参比电极会提供一个稳定的参考电势，以校正工作电极的响应。
传感器的设计也会考虑到温度和湿度等环境因素，以提高测量的精度和稳定性。
总的来说，氧传感器通过测量氧离子的变化来估计氧气的浓度。
这种电化学测量原理可应用于各种领域，如空气质量监测、汽车排放控制和医疗诊断等。
AUTO AFTERMARKET | 汽车后市场汽车氧传感器的常见故障及检查方法研究马罡 申荣卫天津职业技术师范大学 天津市 300222摘 要：氧传感器通常安装在汽车尾气排放管或者前排气管内，能够对汽车尾气的氧含量进行实时监控，并且将监控信息实时传输给电子控制器，通过电子控制器的反馈控制系统可以智能调节发动机燃料的整体喷射量，从而减少能源资源的浪费，避免环境污染，而且还可以使得汽车发动机保持在最佳状态。
关键词：汽车；氧传感器；故障；主要问题；检查方法在汽车运行的过程中，如果氧传感器出现故障，则产生的波形无法反映燃油反馈控制系统，没有办法控制空燃比，造成汽车耗油量增多汽车尾气排放量过大。
如果情况严重时还会造成汽车怠速不稳，排气管冒烟等情况，严重影响汽车的运行功率，为此必须要对氧传感器存在的故障进行全面分析。
1 氧传感器工作原理随着我国综合实力不断提升，人民对于汽车需求也在不断增多，导致汽车数量大幅度提升，不仅会使得交通堵塞，而且很容易造成环境污染，不利于环境保护的发展。
为此必须要加强对汽车尾气的科学控制。
氧传感器能够直接将尾气中的氧含量传递给发动机电子控制系统，根据反馈的信号能够判断系统是否进入闭环状态，只有氧传感器在无故障时，信号波形才能够反映出燃油反馈的控制状况。
利用三元催化器的方式可以减少污染物和废弃的排放，所以氧传感器是汽车发动机系统重要的构成。
一般氧传感器位于排气管第一节催化转换器之前，并且采用二氧化锆材料制作而成。
通过插入到陶瓷保护套中，与排气管上的传感器进行连接。
陶瓷体暴露在排气中，并且与外部空间相连接[1]。
氧传感器由于在低温状态下的电阻非常高，所以如果发动机没有启动不会出现电流。
当发动机打火时温度会不断上升，空气中的废弃以及氧气会呈现出明显的变化。
而阳离子能够通过元件导致电位差白金将电位差不断放大，所以空燃比会远远低于理论空燃比在氧传感器元件之间会有非常浓的氧气浓度差，这样也就会造成氧传感器的电压过强，如果混合的大气比较稀薄，那么大气与废气之前的浓度差就会减少，传感器所能够产生的电压也比较弱。

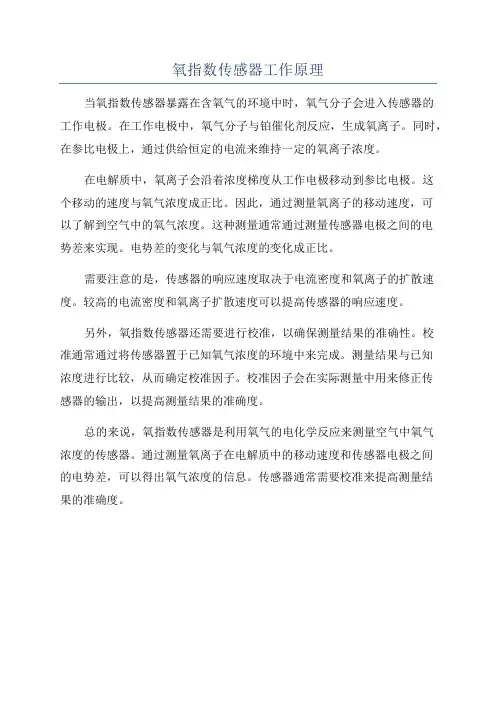

氧指数传感器工作原理
当氧指数传感器暴露在含氧气的环境中时，氧气分子会进入传感器的
工作电极。
在工作电极中，氧气分子与铂催化剂反应，生成氧离子。
同时，在参比电极上，通过供给恒定的电流来维持一定的氧离子浓度。
在电解质中，氧离子会沿着浓度梯度从工作电极移动到参比电极。
这
个移动的速度与氧气浓度成正比。
因此，通过测量氧离子的移动速度，可
以了解到空气中的氧气浓度。
这种测量通常通过测量传感器电极之间的电
势差来实现。
电势差的变化与氧气浓度的变化成正比。
需要注意的是，传感器的响应速度取决于电流密度和氧离子的扩散速度。
较高的电流密度和氧离子扩散速度可以提高传感器的响应速度。
另外，氧指数传感器还需要进行校准，以确保测量结果的准确性。
校
准通常通过将传感器置于已知氧气浓度的环境中来完成。
测量结果与已知
浓度进行比较，从而确定校准因子。
校准因子会在实际测量中用来修正传
感器的输出，以提高测量结果的准确度。
总的来说，氧指数传感器是利用氧气的电化学反应来测量空气中氧气
浓度的传感器。
通过测量氧离子在电解质中的移动速度和传感器电极之间
的电势差，可以得出氧气浓度的信息。
传感器通常需要校准来提高测量结
果的准确度。
实习报告：氧传感器检测一、实习背景随着汽车产业的快速发展，汽车尾气排放问题日益严重，为了减少汽车尾气排放对环境的影响，氧传感器在汽车尾气净化系统中发挥着重要作用。
本实习报告主要围绕氧传感器检测展开，通过对氧传感器的工作原理、检测方法及故障诊断等方面的学习与实践，提高自己对氧传感器的认识和操作技能。
二、实习内容1. 氧传感器工作原理学习氧传感器是用来检测汽车尾气中的氧气含量，将氧气含量转换为电信号，以供ECU （电子控制单元）判断发动机燃烧状况和调节空燃比。
氧传感器主要分为线性氧传感器和宽带氧传感器，本次实习以线性氧传感器为例，学习了其工作原理。
线性氧传感器主要由传感器主体、加热元件和信号线等部分组成。
当氧传感器插入排气管中时，加热元件会加热传感器主体，使尾气中的氧气在传感器表面发生化学反应，生成氧化物。
根据氧化物的生成量，传感器产生一个与氧气浓度成正比的电信号，通过信号线传输给ECU。
2. 氧传感器检测方法学习氧传感器的检测方法主要包括万用表检测、示波器检测和电脑诊断仪检测。
本次实习学习了万用表检测和示波器检测两种方法。
（1）万用表检测：首先将氧传感器从排气管中取出，用万用表测量氧传感器输出端的电阻值。
正常情况下，电阻值应在100Ω左右。
若电阻值偏离此范围，说明氧传感器可能存在故障。
（2）示波器检测：将氧传感器的输出端连接至示波器，启动发动机，观察示波器显示的波形。
正常情况下，波形应为周期性的脉冲波，脉冲宽度与氧气含量成正比。
若波形异常，说明氧传感器可能存在故障。
3. 氧传感器故障诊断实践通过对氧传感器的故障现象进行分析，实习过程中遇到了以下几种故障：（1）氧传感器输出信号偏低：可能原因有传感器本身故障、线路接触不良或ECU故障。
（2）氧传感器输出信号偏高：可能原因有传感器加热元件故障、传感器插入深度不足或排气管堵塞。
（3）氧传感器无输出信号：可能原因有传感器加热元件断路、传感器线路断路或ECU故障。

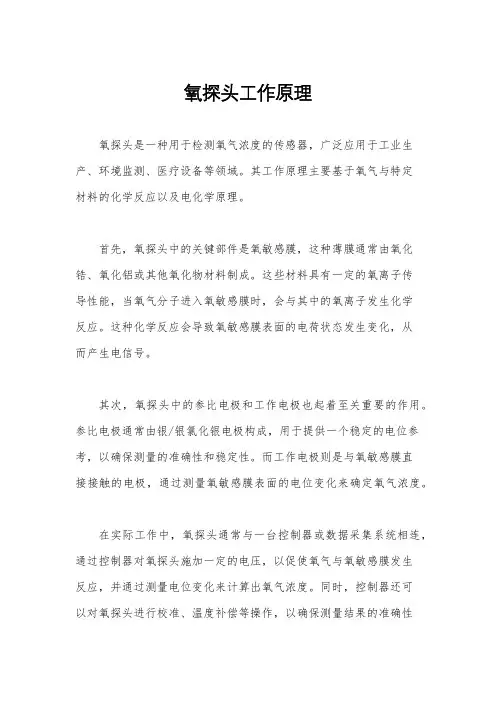

氧探头工作原理
氧探头是一种用于检测氧气浓度的传感器，广泛应用于工业生产、环境监测、医疗设备等领域。
其工作原理主要基于氧气与特定
材料的化学反应以及电化学原理。
首先，氧探头中的关键部件是氧敏感膜，这种薄膜通常由氧化锆、氧化铝或其他氧化物材料制成。
这些材料具有一定的氧离子传
导性能，当氧气分子进入氧敏感膜时，会与其中的氧离子发生化学
反应。
这种化学反应会导致氧敏感膜表面的电荷状态发生变化，从
而产生电信号。
其次，氧探头中的参比电极和工作电极也起着至关重要的作用。
参比电极通常由银/银氯化银电极构成，用于提供一个稳定的电位参考，以确保测量的准确性和稳定性。
而工作电极则是与氧敏感膜直
接接触的电极，通过测量氧敏感膜表面的电位变化来确定氧气浓度。
在实际工作中，氧探头通常与一台控制器或数据采集系统相连，通过控制器对氧探头施加一定的电压，以促使氧气与氧敏感膜发生
反应，并通过测量电位变化来计算出氧气浓度。
同时，控制器还可
以对氧探头进行校准、温度补偿等操作，以确保测量结果的准确性
和稳定性。
总的来说，氧探头的工作原理是基于氧气与氧敏感膜的化学反应和电化学原理，通过测量氧敏感膜表面的电位变化来确定氧气浓度。
它在工业生产、环境监测、医疗设备等领域发挥着重要作用，为各种应用场景提供了可靠的氧气浓度检测手段。
氧探头的工作原理引言概述：氧探头是一种用于测量氧气浓度的传感器，广泛应用于工业、医疗、环境保护等领域。
了解氧探头的工作原理对于正确使用和维护氧探头至关重要。
本文将详细介绍氧探头的工作原理及其相关知识。
一、氧探头的基本原理1.1 氧探头的结构氧探头通常由氧传感器和信号转换电路两部分组成。
氧传感器是测量氧气浓度的核心部件，由氧敏感膜、电极和电解质组成。
信号转换电路负责将氧传感器测得的氧气浓度转换成电信号输出。
1.2 氧传感器的工作原理氧传感器利用氧敏感膜与氧气发生化学反应，产生一定的电流信号。
当氧气浓度较高时，氧敏感膜上的氧气与电解质中的离子发生反应，导致电流增加。
反之，当氧气浓度较低时，电流减小。
通过测量电流的变化，可以确定氧气浓度的大小。
1.3 信号转换电路的作用信号转换电路负责将氧传感器输出的微弱电流信号进行放大和转换，以便能够被其他设备读取和处理。
信号转换电路通常包括放大器、滤波器和模数转换器等组件，能够将氧传感器的输出信号转换成数字信号或模拟电压输出。
二、氧探头的应用领域2.1 工业领域氧探头在工业领域广泛应用于燃烧控制、气体检测和环境监测等方面。
例如，在燃烧控制中，氧探头可以测量燃烧过程中的氧气浓度，通过调节燃烧器的进气量，实现燃烧效率的优化。
2.2 医疗领域氧探头在医疗领域主要用于监测患者的血氧饱和度。
通过将氧探头安装在患者的手指或耳垂等部位，可以实时测量患者的血氧水平，并将数据传输给监护仪等设备，以便医生进行诊断和治疗。
2.3 环境保护领域氧探头在环境保护领域常用于空气质量监测和水质监测。
例如，在空气质量监测中，氧探头可以测量空气中的氧气浓度，从而评估空气的新鲜程度和污染程度。
在水质监测中，氧探头可以测量水体中的溶解氧浓度，帮助评估水质的好坏。
三、氧探头的使用注意事项3.1 避免高温和腐蚀环境氧探头通常对高温和腐蚀性气体非常敏感，因此在使用过程中应避免将氧探头暴露在高温和腐蚀性环境中，以免影响其性能和寿命。

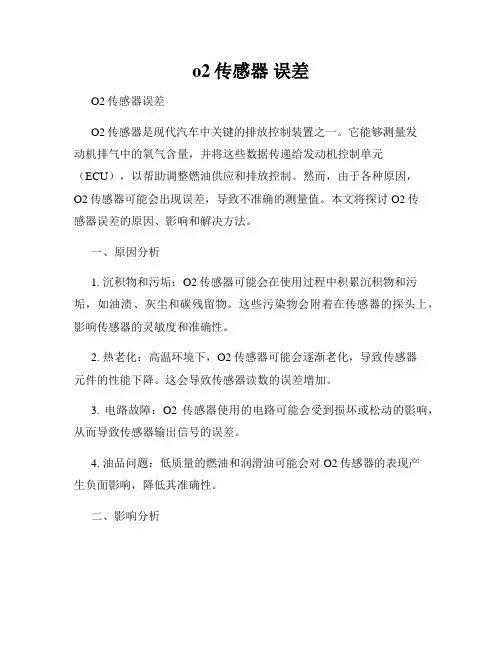

o2传感器误差O2传感器误差O2传感器是现代汽车中关键的排放控制装置之一。
它能够测量发动机排气中的氧气含量，并将这些数据传递给发动机控制单元（ECU），以帮助调整燃油供应和排放控制。
然而，由于各种原因，O2传感器可能会出现误差，导致不准确的测量值。
本文将探讨O2传感器误差的原因、影响和解决方法。
一、原因分析1. 沉积物和污垢：O2传感器可能会在使用过程中积累沉积物和污垢，如油渍、灰尘和碳残留物。
这些污染物会附着在传感器的探头上，影响传感器的灵敏度和准确性。
2. 热老化：高温环境下，O2传感器可能会逐渐老化，导致传感器元件的性能下降。
这会导致传感器读数的误差增加。
3. 电路故障：O2传感器使用的电路可能会受到损坏或松动的影响，从而导致传感器输出信号的误差。
4. 油品问题：低质量的燃油和润滑油可能会对O2传感器的表现产生负面影响，降低其准确性。
二、影响分析1. 发动机性能下降：由于O2传感器的误差，ECU可能会接收到不准确的氧气含量数据，从而导致燃油供应和点火时机的错误调整。
这将影响发动机的性能，导致动力减退、油耗增加和尾气排放超标。
2. 污染物排放增加：O2传感器误差可能导致燃烧不完全，产生更多的有害气体，如一氧化碳、氮氧化物和碳氢化合物。
这将对环境产生负面影响，加剧空气污染问题。
3. 故障指示灯亮起：当O2传感器的误差超过ECU所设立的阈值时，发动机故障指示灯将亮起，提示驾驶员检查发动机系统。
这将增加维修和维护的成本。
三、解决方法1. 定期保养：定期更换燃油滤清器和空气滤清器，保持发动机运行环境的清洁。
2. 清洁传感器：定期清洗O2传感器，去除沉积物和污垢。
使用专门的清洗剂，并按照说明书进行操作。
3. 替换传感器：如果O2传感器已经损坏或老化，无法通过清洗恢复正常，建议及时更换新的传感器。
4. 使用高质量的燃油和润滑油：选择高质量的燃油和润滑油，以减少对O2传感器的不良影响。
5. 定期检查：定期对发动机系统进行检查，包括O2传感器的工作状态。
