臭氧浓度检测传感器

臭氧传感器
主要参数
●检测对象：臭氧O3
●检测原理：电化学
●量程：0~50、100、500、1000ppm
（其它量程请咨询）
●响应时间：≤30S（T90）
●精度：±3%
●工作电压：5V±1%
输出：TTL、R485、I2C、0~5V、0.4~2V
产品特点
●采用高精度运算电路，保证测量准确性
●支持电化学、催化燃烧、红外、热导等
测量原理，可对应上百种气体检测
●带温度补偿，出厂已精确标定，直接使用，
无需标定
●本安电路设计，即插即用
●体积小、外围电路简单、输出信号多样化
●超强一致性
概述
7ID-O3智能型臭氧气体传感器模组系
深圳伟联安科技新一代气体检测模块，传感器模组将各种不同检测原理的传感器输出信号通过高精度放大电路无噪声处理，温度补偿，高纯度气体标定等环节，将气体浓度信号转换成标准数字模拟信号。

用户不用理会复杂繁琐的气体检测原理、检测种类、标定困难等问题，即可直接使用气体传感器，读取准确气体浓度信息。

7ID-O3臭氧气体传感器模组接线图
注：TTL/RS485传输方式为被动上传，主机每轮训一次，传感器上传数据。

I2C连接是传感器为从机，用户MCU为主机。

气体浓度传感器的工作原理气体浓度传感器是一种用于测量气体浓度的装置。

它可以广泛应用于工业、环保、医疗和航空等领域，用于检测各种气体浓度的变化，以实现自动控制和报警功能。

本文将介绍气体浓度传感器的工作原理。

一、传感技术目前常见的气体浓度传感器主要有光学传感器、电化学传感器和半导体传感器等。

不同类型的传感器原理稍有不同，但基本思想是通过感受气体与特定材料之间的相互作用来测量气体浓度。

1. 光学传感器光学传感器是利用光的吸收、散射和透射等特性来测量气体浓度的一种传感器。

它通常由光源、选择性吸收介质和光电探测器组成。

当气体通过选择性吸收介质时，气体分子将吸收可见光或红外光的特定波长，此时光电探测器将感知到光信号的变化，进而测量出气体浓度的变化。

2. 电化学传感器电化学传感器是利用气体分子与电极表面之间的电化学反应来测量气体浓度的一种传感器。

它主要由工作电极、参比电极和电解质等组成。

当气体通过传感器时，与工作电极发生化学反应，从而改变电极上的电荷状态，进而测量出气体浓度的变化。

电化学传感器具有高灵敏度和稳定性的优点，广泛应用于气体监测领域。

3. 半导体传感器半导体传感器是利用气体与半导体材料之间的相互作用来测量气体浓度的一种传感器。

它通常由敏感材料、热电致敏、电极和电路等组成。

当气体与敏感材料接触时，它会改变敏感材料的导电性质，从而引起电路中的电流或电压变化，进而测量出气体浓度的变化。

半导体传感器具有体积小、响应速度快和成本低等优点，被广泛应用于可穿戴设备和环境监测等领域。

二、工作原理气体浓度传感器的工作原理可以简述为：感受气体与传感器之间的相互作用，并将作用的变化转化为电信号输出。

对于光学传感器，当气体通过传感器时，气体分子与选择性吸收介质之间发生相互作用，吸收特定波长的光，从而改变光电探测器的信号输出。

对于电化学传感器，当气体通过传感器时，气体分子与工作电极之间发生化学反应，改变电极的电荷状态，从而引起电路中的电流或电压变化。

风管式臭氧传感器产品说明书风管式臭氧传感器使用说明书济南智泽贸易有限公司风管式臭氧传感器产品说明书目录第1章产品简介 (3)1.1产品概述 (3)1.2功能特点 (3)1.3产品参数 (3)第2章硬件连接 (5)2.1设备安装前检查 (5)2.2接口说明 (5)2.3安装说明 (7)第3章数字量传感器通信协议 (10)3.1通讯基本参数 (10)3.2数据帧格式定义 (11)3.3寄存器地址 (12)3.4通讯协议示例以及解释 (12)3.5O3测量单位ppm与μg/m3换算 (14)第4章模拟量传感器参数含义与换算 (14)4.1模拟量4-20mA电流输出 (14)4.2模拟量0-10V电压输出 (15)4.3模拟量0-5V电压输出 (15)第5章常见问题与质量保证 (16)5.1数字量设备无法连接到PLC或电脑 (16)5.2模拟量无输出或输出错误可能的原因 (16)第6章包装售后 (17)6.1产品包装清单 (17)6.2联系方式 (17)6.3质保与售后 (17)6.4免责声明 (17)2风管式臭氧传感器产品说明书 第1章产品简介1.1产品概述风管式臭氧传感器专门为插入式管道气体测量而设计。

采用不锈钢导气管与不锈钢法兰结合的插入式结构，采用专业测试臭氧浓度传感器探头作为核心检测器件；具有测量范围宽、精度高、线性度好、通用性好、使用方便、便于安装、传输距离远、价格适中等特点。

1.2功能特点本产品采用高灵敏度的气体检测探头，信号稳定，精度高，快速响应，寿命长。

具有测量范围宽、线形度好、使用方便、便于安装、传输距离远等特点。

注意传感器为空气检测使用，客户应该在应用环境下测试以确保传感器符合要求。

1.3产品参数参数技术指标O3测量范围0-20ppm/0-100ppm测量方式电化学探头响应时间一般小于15秒质保期主机质保2年，气体探头质保1年O3测量精度≤读数的±3%(25℃)接口形式模拟量(电压/电流)/数字量(RS485)供电电源风管式臭氧传感器产品说明书 412V-24VDC耗电<1W运行温度-30-50℃(-20-40℃持续)工作湿度环境0-100%RH(15-95%RH）外形尺寸110×85×44mm3风管长度200mm●探头参数与选型编探头类型量程分辨率寿命20P 国产电化学20ppm 200ppb >2年20PL 20ppm 100ppb 20PE 进口霍尼韦尔100pp m 20ppb >2年01PB 国产半导体1000pp b10ppb >2年以上寿命均为温度23±3℃、湿度40±10%RH 、浓度<5%最大量程的情况下的参考数值。

浓度传感器工作原理
浓度传感器是一种用于测量气体、液体或溶液中特定物质浓度的装置。

它可以广泛应用于环境检测、工业过程控制、医疗诊断等领域。

浓度传感器的工作原理主要基于物理或化学变化。

下面将介绍几种常见的浓度传感器及其工作原理。

1. 气体浓度传感器：典型的气体浓度传感器是基于化学反应原理的。

传感器内部有一种特定的气敏材料，这种材料能够与待测气体发生化学反应。

当待测气体与气敏材料接触时，会发生一系列化学反应，产生电信号，从而测量气体的浓度。

2. 液体浓度传感器：液体浓度传感器通常基于物理特性来进行测量。

例如，光学传感器可以利用光的折射率与待测液体浓度之间的关系来测量浓度。

当光束通过液体时，其经过的路径会发生偏折，通过测量光束的偏移量可以得知液体的浓度。

3. 溶液浓度传感器：溶液浓度传感器的工作原理与液体浓度传感器类似，通过测量溶液中特定成分的浓度来进行分析。

常见的溶液浓度传感器包括离子选择性电极传感器、荧光探针传感器等。

这些传感器利用特定成分与传感器内部的化学物质相互作用，产生电信号或荧光信号，从而测量溶液中特定成分的浓度。

总之，浓度传感器的工作原理主要基于物理或化学变化。

通过
与待测物质相互作用，传感器可以测量物质的浓度，从而实现对环境、工业过程等的监测与控制。

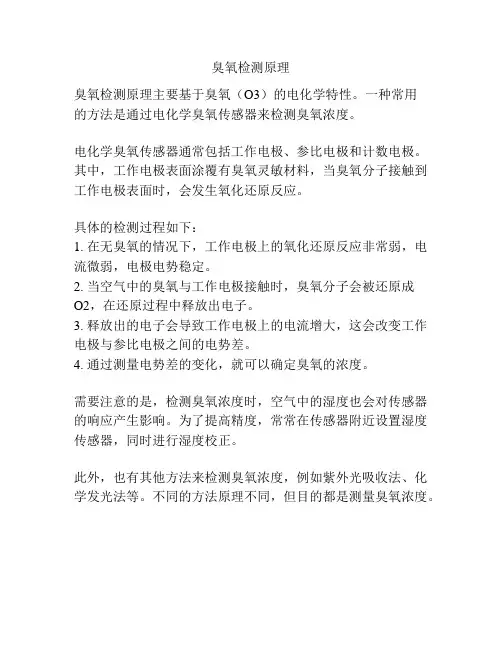

臭氧检测原理
臭氧检测原理主要基于臭氧（O3）的电化学特性。

一种常用
的方法是通过电化学臭氧传感器来检测臭氧浓度。

电化学臭氧传感器通常包括工作电极、参比电极和计数电极。

其中，工作电极表面涂覆有臭氧灵敏材料，当臭氧分子接触到工作电极表面时，会发生氧化还原反应。

具体的检测过程如下：
1. 在无臭氧的情况下，工作电极上的氧化还原反应非常弱，电流微弱，电极电势稳定。

2. 当空气中的臭氧与工作电极接触时，臭氧分子会被还原成
O2，在还原过程中释放出电子。

3. 释放出的电子会导致工作电极上的电流增大，这会改变工作电极与参比电极之间的电势差。

4. 通过测量电势差的变化，就可以确定臭氧的浓度。

需要注意的是，检测臭氧浓度时，空气中的湿度也会对传感器的响应产生影响。

为了提高精度，常常在传感器附近设置湿度传感器，同时进行湿度校正。

此外，也有其他方法来检测臭氧浓度，例如紫外光吸收法、化学发光法等。

不同的方法原理不同，但目的都是测量臭氧浓度。

aqs传感器工作原理AQS传感器工作原理一、引言AQS（Air Quality Sensor）传感器是一种用于检测空气质量的传感器，可以测量空气中的多种污染物浓度。

本文将介绍AQS传感器的工作原理及其应用。

二、AQS传感器的组成AQS传感器由多个关键部件组成，包括气体传感器、温湿度传感器、光学传感器和数据处理单元。

气体传感器用于检测空气中的污染物浓度，温湿度传感器用于测量环境的温度和湿度，光学传感器用于检测光线强度。

数据处理单元则负责收集、处理和分析传感器采集到的数据。

三、AQS传感器的工作原理1. 气体传感器工作原理气体传感器是AQS传感器的核心部件，常用的气体传感器有电化学传感器、光学传感器和半导体传感器等。

这些传感器通过不同的测量原理来检测空气中的污染物浓度。

以电化学传感器为例，它的工作原理是利用电化学反应来测量气体浓度。

传感器中的电极与被测气体接触，气体中的污染物会引起电极上的氧化还原反应，产生电流变化。

通过测量电流的大小，就可以得到气体的浓度信息。

2. 温湿度传感器工作原理温湿度传感器常用的原理有电容式、电阻式和电感式等。

以电容式传感器为例，它利用材料在不同温度或湿度下的电容变化来测量环境的温度和湿度。

电容式传感器由两个电极和介质组成，当介质的温度或湿度发生变化时，电容值也会发生变化。

通过测量电容的变化，就可以得到环境的温度和湿度信息。

3. 光学传感器工作原理光学传感器常用的原理有散射原理和吸收原理等。

以散射原理为例，它利用光在空气中的散射特性来测量空气中的颗粒物浓度。

光学传感器发射一束光线，当光线遇到空气中的颗粒物时，会发生散射现象。

通过测量光线的散射强度，就可以得到空气中颗粒物的浓度信息。

四、AQS传感器的应用AQS传感器广泛应用于室内空气质量监测、智能家居、环境污染监测等领域。

通过监测空气中的污染物浓度，可以及时采取措施改善室内空气质量，保障人们的健康。

在室内空气质量监测方面，AQS传感器可以测量各种有害气体的浓度，如甲醛、二氧化碳和挥发性有机物等。

臭氧检测仪就是采用紫外线吸收法的原理，用稳定的紫外灯光源产生紫外线，用光波过滤器过滤掉其它波长紫外光，只允许波长253.7nm通过。

经过样品光电传感器，再经过臭氧吸收池后，到达采样光电传感器。

那么臭氧检测仪的检测方法都有哪些呢？
检测臭氧浓度的方法大致可分为两种：仪表法和化学分析法。

仪表法检测臭氧的优点在于灵敏度高，重复性好，对操作者水平要求也不高，是一种较好的方法，但是因为此类仪表原来一般价格昂贵，不易普及使用。

化学分析法中常用的是碘化钾法，硼酸碘化钾吸光光度法和靛蓝二磺酸钠分光光度法。

前两种方法因对臭氧的专属性不好或稳定性较差，在现场使用中均受到某些限制，而靛蓝二磺酸钠分光光度法因灵敏度高，对臭氧的专用性强，无需标准即可用于O3的定量测量，所以在1996年国家颁布的空气质量标准GB3095-1996中，用该法代替原标准中的硼酸碘化法作为化学检查O3的标准。

仪表检测臭氧浓度的原理是采用化学发光法、紫外线吸收法和电化学法三种。

因化学发光法须配用乙烯气瓶，乙烯又是可燃物，既危险又不方便，所以近年来常用的是紫外线吸收法和电化学法两种。

紫外线吸收法的原理是基于O3对波长254nm的紫外光的吸收，根据比尔一朗的定律可以算出O3的浓度，这种方法结构简单、灵敏度高、响应快，在臭氧高浓度范围内（0-10000ppm）具有良好的线性，且零点漂移和量程漂移都很小。

电化学法是被测臭氧气体以扩散方式或泵吸方式和仪表接触，并发生反应。

输出稳定的电信号。

气体浓度值可以稳定地用数据显示在显示屏上，此方法检测臭氧简单方便，随拿随测。

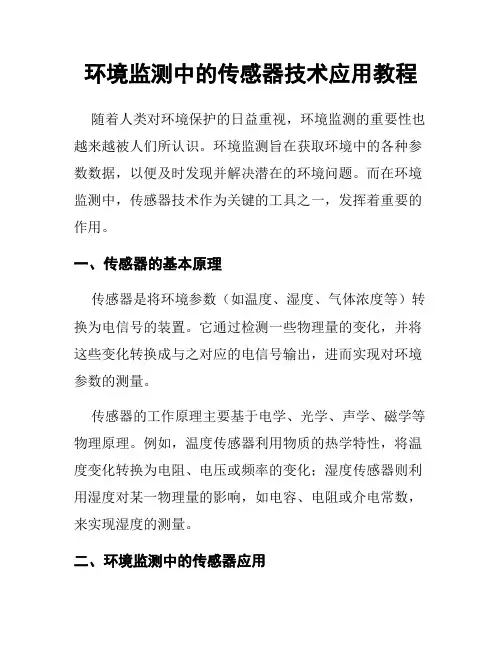

环境监测中的传感器技术应用教程随着人类对环境保护的日益重视，环境监测的重要性也越来越被人们所认识。

环境监测旨在获取环境中的各种参数数据，以便及时发现并解决潜在的环境问题。

而在环境监测中，传感器技术作为关键的工具之一，发挥着重要的作用。

一、传感器的基本原理传感器是将环境参数（如温度、湿度、气体浓度等）转换为电信号的装置。

它通过检测一些物理量的变化，并将这些变化转换成与之对应的电信号输出，进而实现对环境参数的测量。

传感器的工作原理主要基于电学、光学、声学、磁学等物理原理。

例如，温度传感器利用物质的热学特性，将温度变化转换为电阻、电压或频率的变化；湿度传感器则利用湿度对某一物理量的影响，如电容、电阻或介电常数，来实现湿度的测量。

二、环境监测中的传感器应用1. 空气质量监测空气质量对人类健康和环境保护至关重要。

通过使用传感器来监测空气中的污染物浓度，可以及时掌握空气质量状况，采取相应的措施来防止空气污染。

传感器技术在环境监测中常用于检测二氧化硫、氮氧化物、臭氧、颗粒物等污染物。

2. 水质监测水是生命之源，水质的好坏直接关系到人类的健康和生存。

传感器技术在水质监测中有着广泛应用。

它可以实时监测水中的pH值、浊度、溶解氧含量、重金属等有害物质的浓度，为水质评估和污染治理提供科学依据。

3. 土壤监测农业是国民经济的支柱产业，土壤作为农业生产的基础，对农作物的生长有着重要的影响。

利用传感器技术监测土壤的温度、湿度、养分含量等参数，可以及时了解土壤的状况，为农业生产提供科学的指导。

4. 声环境监测城市中噪音污染已经成为影响人们生活质量的重要因素之一。

传感器技术可以实时监测噪音的强度、频率等参数，帮助相关部门采取措施降低噪音污染，改善人们的居住环境。

5. 气象监测气象条件对于农业、航空、水利等行业有着重要影响。

通过传感器技术，可以实时监测风速、气温、湿度、降水量等气象参数，为气象预测和灾害预防提供准确的数据支持。

三、传感器选型及布设在选择和布设传感器时，需要根据具体的环境监测要求和测量对象的特点进行合理的选择。

工作场所空气中臭氧测定方法工作场所空气质量一直备受关注，其中臭氧是一个常见的空气污染物质。

臭氧不仅对人体健康造成危害，还会对环境造成负面影响。

因此，准确测定工作场所空气中的臭氧含量对保障劳动者的健康和安全至关重要。

一、臭氧的来源和危害臭氧是一种挥发性有机物，主要来源于汽车尾气、工厂废气、印刷油墨和消毒剂等。

当臭氧浓度超过一定限值时，会对人体健康造成危害，表现为呼吸道不适、眼睛刺激、喉咙痛等症状。

长期暴露在高浓度的臭氧环境中，还可能引发哮喘、肺部疾病等严重后果。

二、工作场所空气中臭氧的测定方法1. 传感器法传感器是一种常用于快速检测臭氧浓度的方法。

通过将传感器放置在工作场所空气中，可以实时监测臭氧的浓度。

传感器的优点是响应速度快，操作简单，但精准度相对较低。

2. 化学分析法化学分析法是一种比较准确的臭氧测定方法。

通过取样工作场所空气，利用化学试剂反应得到臭氧的含量。

这种方法需要收集样本、实验室分析等步骤，相对繁琐，但结果可靠。

3. 光谱法光谱法是一种高精度、高灵敏度的臭氧测定方法。

通过光谱仪器对工作场所空气进行扫描，可以准确测定臭氧的吸收光谱，进而计算出臭氧的浓度。

这种方法精准度高，但设备成本较高。

三、工作场所空气中臭氧测定方法的选择在选择工作场所空气中臭氧测定方法时，需要考虑以下几个方面：1. 准确性：不同的测定方法准确性有所差异，应根据需要选择精度较高的方法。

2. 快速性：有些工作场所需要实时监测臭氧浓度，因此测定方法的响应速度也是一个重要考量因素。

3. 可操作性：一些测定方法需要专业设备或实验条件，可能不适用于所有的工作场所，因此可操作性也是一个重要考量因素。

4. 经济性：不同的测定方法耗材、设备等成本不同，应根据实际情况选择经济合适的方法。

综上所述，工作场所空气中臭氧测定方法的选择应根据实际需求综合考虑准确性、快速性、可操作性和经济性等因素，以保障劳动者的健康和安全。

希望相关部门能重视工作场所空气质量监测工作，从源头上减少臭氧对劳动者的危害，为建设健康和安全的工作环境助力。

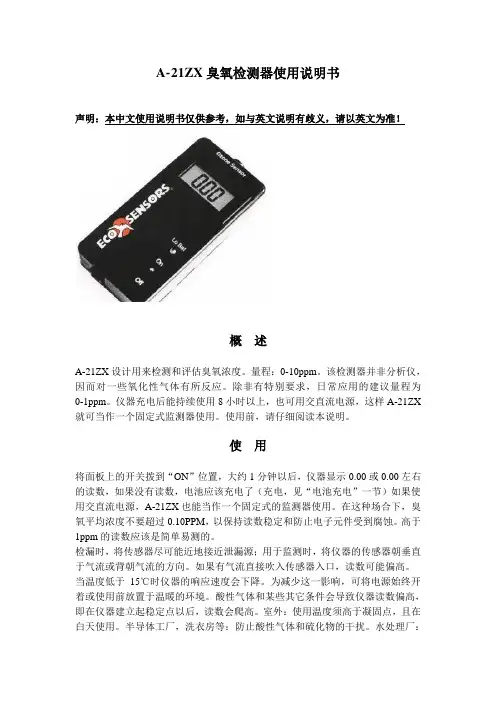

A-21ZX臭氧检测器使用说明书声明：本中文使用说明书仅供参考，如与英文说明有歧义，请以英文为准！概述A-21ZX设计用来检测和评估臭氧浓度。

量程：0-10ppm。

该检测器并非分析仪，因而对一些氧化性气体有所反应。

除非有特别要求，日常应用的建议量程为0-1ppm。

仪器充电后能持续使用8小时以上，也可用交直流电源，这样A-21ZX 就可当作一个固定式监测器使用。

使用前，请仔细阅读本说明。

使用将面板上的开关拨到“ON”位置，大约1分钟以后，仪器显示0.00或0.00左右的读数，如果没有读数，电池应该充电了（充电，见“电池充电”一节）如果使用交直流电源，A-21ZX也能当作一个固定式的监测器使用。

在这种场合下，臭氧平均浓度不要超过0.10PPM，以保持读数稳定和防止电子元件受到腐蚀。

高于1ppm的读数应该是简单易测的。

检漏时，将传感器尽可能近地接近泄漏源；用于监测时，将仪器的传感器朝垂直于气流或背朝气流的方向。

如果有气流直接吹入传感器入口，读数可能偏高。

当温度低于15℃时仪器的响应速度会下降。

为减少这一影响，可将电源始终开着或使用前放置于温暖的环境。

酸性气体和某些其它条件会导致仪器读数偏高，即在仪器建立起稳定点以后，读数会爬高。

室外：使用温度须高于凝固点，且在白天使用。

半导体工厂，洗衣房等：防止酸性气体和硫化物的干扰。

水处理厂：防止强氯浓度干扰。

总之，在仪器建立稳定读数的1分钟以后，最好是关掉仪器或移至(无上述物质的)保护性地区。

机械性冲击会导致仪器读数归零。

几分钟以后它能恢复（正常）。

充电和加温A-21ZX用稳压电源充电和给电，充电时无论处于“ON”或“OFF”位置均可以。

仪器需要14小时的时间来完全充电。

不使用仪器时，请保持充电状态和将开关置于“关闭”状态。

在这种模式下，传感器处于加热状态。

这样当开关置于“ON”和拨掉电源时，仪器马上应能投入使用。

除了加温需要外，保持充电状态的另一个目的是“烧掉”一些对传感器可能吸附的一些微量化学物质，（这些物质对测量结果有影响）。

公共场所空气中臭氧检验方法空气中的臭氧是指空气中存在的臭氧浓度。

臭氧是一种毒性气体，会对人体健康产生严重影响，如呼吸困难、咳嗽、哮喘、眼痛等症状。

因此，对于公共场所的空气中臭氧浓度进行检验是十分重要的。

一般来说，公共场所的空气中臭氧浓度的检验可以通过以下步骤进行：1.选择适当的仪器和传感器：首先需要选择适合测量臭氧浓度的仪器和传感器。

常用的仪器包括臭氧检测仪、空气采样仪等。

2.准备工作：在进行实际检验之前，需要进行一些准备工作。

首先需要了解该公共场所的臭氧浓度的安全标准，以便于判断测量结果是否符合标准。

其次，需要确保仪器和传感器处于良好的工作状态，如校准仪器、更换传感器等。

3.设置测量点位：根据实际情况，在公共场所中设置测量点位。

可以选择空气流通较好的地点，如大厅、走廊等，以确保测量结果的准确性。

4.进行空气采样：使用空气采样仪进行空气采样。

可以将采样管置于待测点位附近，以吸收空气中的臭氧。

5.进行测量：将采样管连接到臭氧检测仪上，开启仪器，进行臭氧浓度的测量。

根据仪器的使用说明，选择相应的测量参数，如测量时间、测量范围等。

等待测量结果稳定后，记录测量结果。

6.分析和判断：将测量结果与臭氧浓度的安全标准进行比较和分析。

如果测量结果超过了安全标准，说明该公共场所的空气中臭氧浓度超标，需要采取相应措施进行调整和改善。

在进行公共场所空气中臭氧浓度的检验时，需要注意以下几点：1.仪器和传感器的准确性和可靠性是检验的关键。

因此，需要根据实际情况选择合适的仪器和传感器，并确保其处于良好的工作状态。

2.采样点位的选择和设置要合理。

选择流通较好的位置，避免靠近可能产生臭氧污染源的地方，如电器设备等。

3.检验过程中需要注意安全。

臭氧是一种有毒气体，对人体产生危害。

在检验过程中，要注意自身的防护，如佩戴口罩、手套等。

4.检验结果需要及时、准确地记录，以便于后续的分析和判断，并采取相应的措施。

总结起来，进行公共场所空气中臭氧浓度的检验需要选择适当的仪器和传感器，采样点位的选择要合理，检验过程要注意安全，检验结果要及时、准确地记录。

臭氧浓度检测方法臭氧浓度是指单位体积内的臭氧气体的含量。

臭氧浓度的检测是非常重要的，因为臭氧的存在对人体有害，并且对环境也有很大的影响。

下面将介绍几种常见的臭氧浓度检测方法。

1.化学法化学法是最常见的臭氧浓度检测方法之一、它通过使用酶、指示剂等化学物质来测定臭氧的含量。

其中，酶法是一种常用的测定方法。

通过测定酶的活性，可以间接测定臭氧的含量。

指示剂法则是通过染料与臭氧发生反应，从而改变其颜色来测定。

2.电化学法电化学法是一种基于电流和电压的测量原理来检测臭氧浓度的方法。

它通过将臭氧与电极表面的材料接触，从而引起电流或电压的变化。

这种方法具有灵敏度高、响应速度快等优点。

常见的电化学检测方法包括电化学传感器和电极。

3.光学吸收法光学吸收法是一种使用光学原理来测定臭氧浓度的方法。

它通过测量臭氧对特定波长光的吸收来推断臭氧的浓度。

这种方法具有灵敏度高、准确度高的特点。

常见的光学吸收法包括红外光谱法和紫外-可见光谱法。

4.光散射法光散射法是一种利用散射现象来测定臭氧浓度的方法。

它通过测量臭氧分子与特定波长光的散射来推断臭氧的浓度。

这种方法具有非接触性和实时性的特点，适用于连续检测。

常见的光散射法包括激光光散射法和拉曼光散射法。

5.电离法电离法是一种基于臭氧分子电离程度的方法来测定臭氧浓度的方法。

它通过测量臭氧分子的电离程度来推断臭氧的浓度。

这种方法具有高灵敏度和快速响应的特点。

常见的电离法包括电离室法和电离探测器法。

综上所述，臭氧浓度的检测可以通过化学法、电化学法、光学吸收法、光散射法和电离法等不同的方法来进行。

理解和掌握这些测量方法有助于保护环境和维护人体健康。

臭氧O3气体检测仪传感器检测传感器臭氧O3气体检测仪传感器检测传感器产品适用于各种环境和特殊环境中的臭氧O3气体浓度和泄露，在线检测及现场声光报警，对危险现场的作业安全起到了预警作用，此仪器采用进口的电化学传感器和微控制器技术，具有信号稳定，精度高，重复性好等优点，防爆接线方式适用于各种危险场所，并兼容各种控制器，PLC,DCS 等控制系统，可以同时实现现场报警和远程监控，报警功能，4-20mA标准信号输出，继电器开关量输出。

臭氧O3气体浓度检测参数●工作电压DC5V±1%/DC24±1%波特率9600●测量气体臭氧O3气体●检测原理电化学●采样精度±2%F.S●响应时间<30S●重复性±1%F.S●工作湿度10-95%RH，(无冷凝)●工作温度-30～50℃●长期漂移≤±1%（F.S/年）●存储温度-40～70℃●预热时间30S●工作电流≤50mA●工作气压86kpa-106kpa●安装方式7脚拔插式●质保期1年●输出接口7pIN●外壳材质铝合金●使用寿命2年●外型尺寸●(引脚除外)33.5X31 21.5X31●测量范围详见选型表●输出信号TTL(标配)0.4-2.0VDC(常规)/4-20mA ●数字信号格式数据位:8;停止位:1;校验位:无;臭氧O3气体检测仪传感器检测传感器产品特性：①进口电化学传感器具有良好的抗干扰性能，适用寿命8年。

②采用先进微处理技术，响应速度快，测量精度高，稳定性和重复性好。

③检测现场具有具有现场声光报警功能，气体浓度超标即时报警，是危险场所作业的安全保障。

4现场带背光大屏幕LCD显示，直观显示气体浓度，类型，单位，工作状态等。

5独立气室，更换传感器无须现场标定，传感器关键参数自动识别。

6全量程范围温度数字自动跟踪补偿，保证测量准确性。

臭氧O3气体检测仪传感器检测传感器技术参数：检测气体：空气中的臭氧O3气体检测范围：0~50ppm,0~500ppm,0~1000ppm可选。

特殊气体传感器（型号：MQ131(高浓)）使用说明书版本号：1.6实施日期：2021-07-1郑州炜盛电子科技有限公司Zhengzhou Winsen Electronic Technology Co.,Ltd声明本说明书版权属郑州炜盛电子科技有限公司（以下称本公司）所有，未经书面许可，本说明书任何部分不得复制、翻译、存储于数据库或检索系统内，也不可以电子、翻拍、录音等任何手段进行传播。

感谢您使用本公司的系列产品。

为使您更好地使用本公司产品，减少因使用不当造成的产品故障，使用前请务必仔细阅读本说明书并按照所建议的使用方法进行使用。

如果您没有依照本说明书使用或擅自去除、拆解、更换传感器内部组件，本公司不承担由此造成的任何损失。

您所购买产品的颜色、款式及尺寸以实物为准。

本公司秉承科技进步的理念，不断致力于产品改进和技术创新。

因此，本公司保留任何产品改进而不预先通知的权力。

使用本说明书时，请确认其属于有效版本。

同时，本公司鼓励使用者根据其使用情况，探讨本产品更优化的使用方法。

请妥善保管本说明书，以便在您日后需要时能及时查阅并获得帮助。

郑州炜盛电子科技有限公司MQ131臭氧传感器(高浓)产品描述MQ131臭氧传感器所使用的气敏材料是在清洁空气中电导率较高的半导体金属氧化物。

当传感器所处环境中存在臭氧时，传感器的电导率随空气中臭氧气体浓度的增加而减小。

使用简单的电路即可将电导率的变化转换为与该气体浓度相对应的输出信号。

MQ131臭氧传感器对臭氧的灵敏度高，对氯气、二氧化氮等强氧化性气体也有一定的灵敏度，对有机干扰气体向与臭氧相反的方向反应。

产品型号MQ131产品类型半导体气体传感器标准封装胶木，金属罩检测气体臭氧检测浓度10～1000ppm臭氧标准电路条件回路电压V c 5.0V±0.1VDC加热电压V H 5.0V±0.1V AC or DC负载电阻R L 可调标准测试条件下气敏元件特性加热电阻R H 30Ω±3Ω（室温）加热功耗P H ≤950mW灵敏度SRs(in 300ppm O 3)/Rs(in air)≥2输出电压△Vs≥1.0V(in 300ppm O 3)浓度斜率α≤0.6(R 10ppm /R 100ppm O 3)标准测试条件温度、湿度20℃±2℃；55%±5%RH 标准测试电路Vc:5.0V±0.1V；V H :5.0V±0.1V预热时间不少于48小时氧气含量21%(不低于18%，(氧气浓度会影响传感器的初始值、灵敏度及重复性，在低氧气浓度下使用时请咨询使用）寿命5年图1传感器结构图传感器特点本品在较宽的浓度范围内对臭氧有良好的灵敏度，具有长寿命、低成本、驱动电路简单等优点。

臭氧浓度检测方法
臭氧浓度可通过以下检测方法进行测量：
1. 传感器检测法：使用臭氧传感器进行检测。

臭氧传感器通常是基于电化学原理的，通过传感器表面的电极与臭氧发生化学反应产生电流信号，从而测量臭氧浓度。

2. 紫外光吸收法：利用臭氧对紫外光的吸收特性进行测量。

通过将紫外光源辐射到臭氧样品中，测量入射光和透射光的强度差异来计算臭氧浓度。

3. 化学分析法：采用化学方法将臭氧转化为可测量的物质，比如将臭氧与亚硝酸铅反应生成铅酸亚铅，然后通过重量变化或者电位变化测量臭氧浓度。

4. 气相色谱法：使用气相色谱仪对气体样品中的臭氧进行分离和测量。

气相色谱法是一种较为精确的测量方法，但需要专门的仪器设备。

上述方法各有优缺点，选择适合的方法要根据具体情况和要求来确定。

有组织臭氧检测方法一、引言臭氧是一种常见的空气污染物，它对人体健康和环境造成严重影响。

因此，有组织的臭氧检测方法显得尤为重要。

本文将介绍几种常用的有组织臭氧检测方法，包括电化学法、紫外吸收法和光度法。

二、电化学法电化学法是一种常见且可靠的臭氧检测方法。

该方法利用电化学传感器测量臭氧浓度。

传感器中的电极与臭氧发生反应，产生电流信号。

通过测量电流信号的大小，可以确定臭氧的浓度。

电化学法具有响应速度快、测量范围广、精度高等优点。

然而，该方法需要经常校准电极，以确保测量结果的准确性。

三、紫外吸收法紫外吸收法是一种常用的非破坏性臭氧检测方法。

该方法利用臭氧对紫外光的吸收特性进行测量。

在紫外光源的照射下，臭氧分子会吸收特定波长的紫外光，并产生吸收峰。

通过测量吸收峰的强度，可以确定臭氧的浓度。

紫外吸收法具有测量精度高、无需常规校准等优点。

然而，该方法对光源的稳定性有较高要求，并且受到其他气体的干扰较大。

四、光度法光度法是一种基于光学原理的臭氧检测方法。

该方法利用臭氧对特定波长的光的衰减特性进行测量。

在光源的照射下，臭氧分子会吸收特定波长的光，导致光强的衰减。

通过测量衰减后的光强，可以确定臭氧的浓度。

光度法具有测量灵敏度高、抗干扰能力强等优点。

然而，该方法对光源和光路的稳定性有较高要求，并且受到其他气体的干扰较大。

五、比较与选择以上介绍了三种常用的有组织臭氧检测方法，它们各有优缺点。

电化学法具有响应速度快、测量范围广的优点，但需要经常校准电极。

紫外吸收法具有测量精度高、无需常规校准的优点，但对光源的稳定性要求较高。

光度法具有测量灵敏度高、抗干扰能力强的优点，但对光源和光路的稳定性要求较高。

根据具体的实际需求，可以选择适合的臭氧检测方法。

六、总结有组织的臭氧检测方法对于控制空气污染、保护人体健康和环境具有重要意义。

本文介绍了电化学法、紫外吸收法和光度法这三种常用的臭氧检测方法。

它们各有优缺点，根据实际需求可以选择适合的方法。

1.用范围：适用于各洁净区臭氧消毒验证及检查。

2. 职责：质量检验处、安全处对实施本规程负责。

3.仪器HK90气体检测报警仪4.臭氧浓度测试4.1准备：先将压缩空气钢瓶充气，使气压达20Pa以上。

将钢瓶出气口与呼吸面罩接口连接好，并检查呼吸是否正常。

将钢瓶与背负器捆绑好，检查背带是否牢固。

使用时注意不要碰坏出气嘴，以免发生危险。

4.2开机：长按●5秒钟不放，5秒钟后仪器自动开机，开机以后显示的画面依次为：气体名称、最大量程及单位和电量，2秒后开始显示预热倒计时120秒。

4. 3零点校准：在洁净空气中观察仪器的零点数值。

如果传感器出现零点漂移过大，需要进行零点校正。

通过键选到“Z”选项，按一下●键进入零点校准菜单，通过键将N调节至Y。

4.4检测：背好呼吸器，携带HK90气体检测报警仪，进入待检测区域。

将仪器放置在预定区域，稳定30秒后，记录数值。

4.5数据计算：根据《消毒技术规范》相关要求，消毒浓度应大于20mg/m3，折算为10.2ppm。

臭氧浓度应大于10.2ppm。

4.6关机：长按●5秒钟不放，5秒钟后仪器自动关机。

5.注意事项：5.1严禁在现场带电开盖操作。

5.2严禁带电更换传感器。

5.3安装、调试、设置等操作必须由专业人员进行。

5.4变送器的标定检查要定期进行。

5.5传感器的有效使用寿命为24～36个月。

在有效使用寿命期内，每六个月或一年要定期对传感器进行一次标定检查，以保证气体监测准确有效。

超过有效使用期和有故障的传感器要及时更换。

5.6避免用高于测量量程的气体冲击传感器。

5.7检测中若呼吸器的气压减至6Pa以下时会发出尖声警报，检测人应密切注意压力表指针，在指针到“0”前撤离工作现场。

浓度传感器工作原理
浓度传感器是利用某些物质在特定浓度下的电阻值发生变化
的特性来测定其浓度的一种传感器，也叫电导传感器。

基本工作原理是：
当被测气体通过浓度传感器时，被测气体中的一部分气体分
子将被吸附在电极上，而另一部分气体分子则在电极表面扩散开来，两者形成电流差。

因此，在浓度传感器中，电极是敏感元件，被测气体分子的浓度就是通过电极表面扩散开来的气体分子数目。

通过测量电路将电流信号放大，从而得到浓度。

根据浓度计
算公式可以计算出传感器的精度和响应时间。

采用非接触式测量原理，可以实现在线测量和无人值守测量。

采用先进的单片机技术实现数据处理和分析，可自动判断、显示、记录及存储传感器所测数据。

当浓度传感器测得被测气体浓度值大于设定值时，显示器上
便显示出“0”或“1”；当测得被测气体浓度值小于设定值时，
显示器上显示“0”或“0”；当测得被测气体浓度值等于设定值时，显示器上显示出“1”或“0”；当测得被测气体浓度值等于
设定值时，显示器上显示出“0”。

—— 1 —1 —。

各种新型传感器在环境保护中的应用随着现代化的发展和人口的增长，环境污染问题日益严重，如何保护环境已经成为了全球关注的焦点。

各种新型传感器的出现为环境保护带来了很大的帮助，它们能够及时地监测环境中的各种污染物，为我们提供重要的参考数据。

本文将会讨论几种新型传感器在环境保护中的应用。

一、气体传感器气体传感器主要应用于监测大气环境中的有害气体。

它们通常是安装在城市中的监测站点上，用于监测大气环境的质量。

气体传感器主要分为两类：一类是具有独立探头的传感器，另一类是直接集成到监测站点中的传感器。

这些传感器可以监测二氧化硫、氮氧化物、臭氧、颗粒物等有害气体的浓度，对于保护大气环境起着至关重要的作用。

二、水质传感器水质传感器主要应用于监测水中的污染物。

随着人类活动的不断增加，水污染已经成为了一个全球性的问题。

水质传感器可以监测水中的PH值、溶解氧、有机物质、氨氮等参数，全面地了解水体的污染情况。

这些传感器广泛地应用于环保部门、水务局、自来水公司等机构，用于统计并分析水体的水质状况，为水资源的科学开发和利用提供了重要的数据。

三、温度和湿度传感器温度和湿度传感器广泛应用于室内环境和户外环境的监测。

它们能够监测温度、湿度等参数，为人们提供一个舒适、健康的环境。

同时，在居民区和工业园区等环境中，温度和湿度传感器可以监测空气质量，通过数据分析得出各种空气污染物的浓度，帮助人们避免不良的健康影响。

四、微生物传感器微生物传感器是一种用于检测细菌、病毒等微生物的传感器。

随着全球疫情的蔓延，微生物传感器越来越广泛地应用于医院、实验室等场所。

同时，在农村和城市中，微生物传感器还可以监测水中的微生物，为水的卫生和安全提供保障。

总之，新型传感器在环境保护中的应用潜力巨大。

随着技术的不断进步和数据分析能力的提高，传感器的精度和灵敏度会不断地提升，它们会发挥越来越重要的作用。

未来，随着环保问题的不断加剧，传感器必将成为环保工作中的核心技术之一。
