1. 设计题目
(1)单元式多层住宅初步设计
(2)单元式多层住宅施工图设计
2. 设计条件
(1)基地自定
(2)技术条件：结构按砖混结构考虑，承重方向的开间或进深应符合模数，承重墙、外墙、内墙和隔墙厚度结合各地区情况确定，北方地区墙厚应满足相当于370mm砖墙的热工条件，南方地区满足相当于240mm砖墙的热工条件。
夏季主导风向为东南风，冬季主导风向为北风。
耐火等级为二级，抗震设防烈度为7度。
北方地区日照间距按1：1.5，南方地区按1：1.1考虑。
建筑的水、暖、电均由城市集中供应。
(3)面积指标：平均每套建筑面积100～160㎡/套。
(4)居室面积：大居室12～15㎡、中居室8～11㎡，小居室8～11㎡。
每套住宅必须有一间大居室，主要居室应能同时两个方向放床，并要求每套住宅居室大小搭配恰当。
(5)辅助房间：厨房和卫生间均为每户单独使用，厨房设置洗池、案台和灶台（燃料：煤或煤气）和必要的储藏设施，卫生间设置大便器（蹲式或坐式）、浴缸或淋浴，也可根据实际情况设置洗面盆。
(6)其它设施：每户可设置生活阳台、服务阳台，单元内可设置垃圾道，每户应考虑必要的储藏设施。
(7) 层数及层高：建筑层数按五层或六层设计，层高由各地区自定，一般可选用2.8m或2.9m、3m。
3. 设计要求、内容及深度
初步设计：套型恰当、使用方便、经济合理、造型美观。
施工图设计：结构合理，各部分作法正确、完整无遗漏，投影关系正确、无矛盾，符合建筑设计规范要求和房屋建筑制图统一标准。
一、第一次设计单元式多层住宅初步设计
本次设计分两步完成：
第一步方案草图设计
方案草图设计以徒手单线绘制，图幅及表达方式自选。
具体内容如下：
①标准层平面图（1：100）
a. 确定房间的形状、尺寸、位置及其组合。
房间内应布置家俱及设备，并且标注居室净面积及每套住宅户内使用面积。
b. 确定门窗位置、大小（按比例画，不标尺寸）及门的开启方
式和方向。
c. 楼梯应画出踏步、平台及上下行方向线，平面图还应表示储藏设施、垃圾道位置示意和阳台位置、深度尺寸。
d. 标注总尺寸、轴线尺寸及必要的尺寸。
e. 标出房间名称、剖切线、图名及比例。
②单元组合平面示意图（1：500）
要求：单线徒手绘图，单元外边线为粗实线，单元分界线为细实线。
③方案说明、技术经济指标
方案说明的内容为：方案特点，与方案有关的特殊结构、构造、材料或施工方法的说明，套型及单元组合的说明，技术经济指标等。
④剖面图（1～2个，比例1：100～1：150）
a. 单线徒手绘图，着重表达住宅建筑内部空间的尺度，如总高、层高、屋面、室内与室外的关系等。
b. 标出各层标高、屋面标高和室外地坪标高。
c. 楼梯不画踏步，以斜线表示。
d. 标注图名及比例。
⑤组合立面图（1：100或1：150）
a. 外轮廓线画中粗实线，地坪线画粗实线，其余均为细实线。
b. 窗应分扇，以单线表示。
c. 能画配景和阴影者，画出配景和阴影（选作）。
d. 立面图不标尺寸及做法。
e. 标注图名及比例（以单元入口为正立面图）。
第二步初步设计
初步设计是在上述方案草图的基础上进行，要求工具画图，图幅为A2，具体内容如下：
①标准层单元平面图（1：100）
a. 确定房间的形状、尺寸、位置及其组合。
房间内应布置活动家俱及固定设备，并且标注居室净面积及每套住宅户内使用面积。
b. 确定门窗位置、大小（按比例画，不标尺寸）及门的开启方式和方向，墙画双线，剖切部分以粗实线表示，窗洞以细实线表示。
c. 楼梯应画出踏步、平台及上下行方向线，平面图还应表示储藏设施、垃圾道位置示意和阳台位置、深度尺寸。
d. 标注各定位轴线编号和总尺寸、轴线尺寸及必要的尺寸；
e. 标出房间名称、剖切线、图名及比例。
②单元组合平面示意图（1：500）
用单线工具绘图，单元外边线为粗实线，单元分界线为细实线。
③技术经济指标及方案说明与方案草图内容相同。
④剖面图（1：100或1：150）
a. 用工具绘图，着重表示住宅内部空间的尺度，如总高、层高、
屋面、室内与室外的关系等。
b. 剖切部分的墙体轮廓画双粗实线，钢筋混凝土部分涂黑表示，门窗洞口用双细实线表示，未剖切部分的投影画细实线。
c. 活动的家俱不画，只画固定设备。
d. 尽可能表示出结构构件的相互关系。
e. 标出各层标高、屋面标高和室外地坪标高。
f. 楼梯不画踏步，以斜线表示。
g. 标注剖面图的起止定位轴线编号。
h. 标注图名及比例。
⑤组合立面图（1：100）
a. 外轮廓线画中粗实线，地坪线画粗实线，其余均为细实线。
b. 窗应分扇，以单线表示。
c. 阳台、楼梯间花格形式可以简化，但应全部画出。
d. 能画配景和阴影者，画出配景和阴影（选作）。
e 立面图不标尺寸及做法。
f. 标注单元组合体两端轴线号，轴线号以整幢住宅为准。
g. 标注图名及比例，图名以起止轴线号表示，即○～○立面图表示。

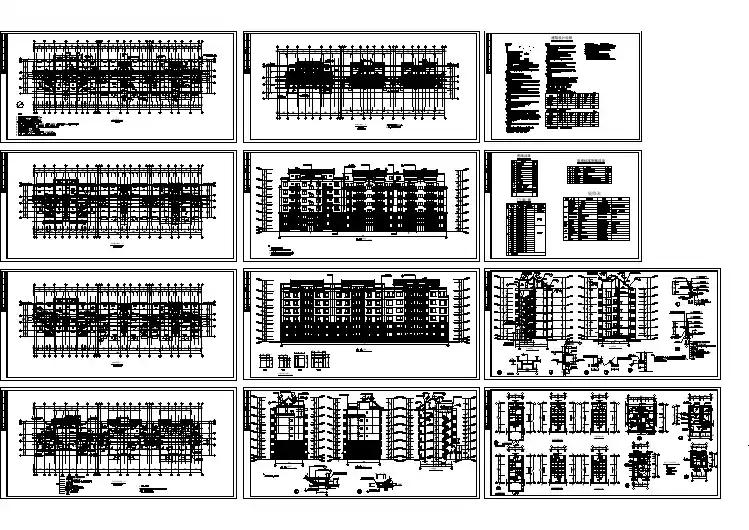

二、第二次设计单元式多层住宅施工图设计
根据第一次初步设计图，进行施工图设计。
因时间有限，而且没有结构、水电工种配合，要全部达到施工图深度是有困难的，因此，本次设计仅部分达到施工图深度。
设计应采用工具绘图，完成A2图纸3张，具体内容如下：
①单元标准层平面图及底层单元入口局部平面图（1：50）
a. 标出纵横向定位轴线以及轴线编号。
b. 标出平面尺寸：
总尺寸——外墙外围尺寸；
轴线尺寸——轴线之间的尺寸，还应标出端轴线外边缘之间的尺寸；
门窗洞口及墙段尺寸——如果洞口之间的墙段被轴线等分，则只需标出墙段的总尺寸，如果墙段未被等分，则应按轴线分别标出；
局部尺寸——包括墙厚尺寸，建筑内部的门窗洞口、壁柜、壁龛、通风道、垃圾道等的尺寸。
c. 室外地坪及楼地面标高（标准层一般以第三层为准），楼地面坡度及坡向（阳台、卫生间）。
d. 绘出固定设备。
f. 标出门窗编号（可按各地区标准图集编号），绘出门的开启方向及方式。
g. 绘出楼梯间的踏步、平台、栏杆扶手及上下行方向线。
h. 门洞（无门扇者）、搁板、吊柜等位置及尺寸。
i. 详图索引符号（分三种情况：一是本设计中绘制的详图，二是选用标准图集中的详图，三是本设计中未设计，也无法选择标准图者，画空圈详图索引号，表示该处应有详图。
j. 剖切线及剖面编号。
k. 底层入口平面应画出明沟、散水、踏步、台阶、花台、平台等位置尺寸。
②门窗统计表及技术经济指标
a. 门窗统计表按单元标准层六层统计，
b.技术经济指标
包括：平均每套建筑面积、总建筑面积（指组合体整幢房屋面积）
③剖面图（1：100）
a. 承重墙定位轴线和编号。
b. 标注尺寸：总高尺寸——坡屋顶为室外地坪至檐口底部，平屋顶为室外地坪至女儿墙压顶上表面或檐口上表面；层间尺寸——室外地坪到底层地面、底层地面到各层楼面、楼面到屋顶及檐口处（坡屋顶为顶棚底面）；门窗洞口及洞间墙段尺寸；局部尺寸——指室内的门窗洞口及窗台高度、搁板、吊柜、壁龛等高度，如每层相同，则只标一层即可。
c. 标高：包括楼地面、阳台面、室外地坪、檐口上表面、女儿墙压顶上表面、雨棚底面等处标高。
d.画出室内固定设备、装饰以及室内外未被剖切部分的投影。
e.剖面详图索引：如墙身节点、檐口节点、花格等。
f.标注图名和比例
④单元组合立面图（1：100）
a.房屋两端轴线（按单元组合体编号）。
b. 表示门窗扇的划分（相同的门窗选一樘画出开启方式）。
c.立面上各部分采用的材料、作法（外墙面、窗台、檐口、勒脚、雨蓬、花格、线脚等）及有关说明、详图索引号（如阳台栏杆扶手、花盆、花格等）。
d. 图名（按○～○立面图表示）及比例。
⑤屋顶平面图（1：200或1：150）
本次设计采用平屋顶有组织排水，防水作法采用柔性防水或刚性防水，根据南方或北方地区的不同气候特点可考虑采用隔热或保温
构造设计，设计要求如下：
a. 屋顶平面图上所有投影线均为细实线。
b. 画出屋面的排水方向、排水坡度及各坡面的分水线。
c. 表示出天沟、檐沟、泛水、出水口及水斗的位置、规格、材料说明或详图索引号。
d. 画出上人孔或出入口、出屋面的管道、烟囱、通风道及女儿墙等的位置、尺寸、材料作法或详图索引号（尽量采用当地标准图集作法）。
f. 标注有关尺寸：各转角部分定位轴线和间距；四周出檐尺寸。
g.标出屋面各部分的标高（一般确定为屋面结构层的上表面）。
h.图名、比例。
⑥屋顶构造节点详图与大样（要求3～4个详图与大样）
a. 详图比例为1：20、1：10、1：50。
b. 大样比例为1：5、1：2、1：1。
c. 应选择与排水、防水、保温或隔热有关的主要节点详图与大样图，图中应正确表示出有关结构构件的位置、形状或建筑部位的构造关系，详细标注尺寸、材料、作法或标高等，并尽可能参考有关图集或资料。
