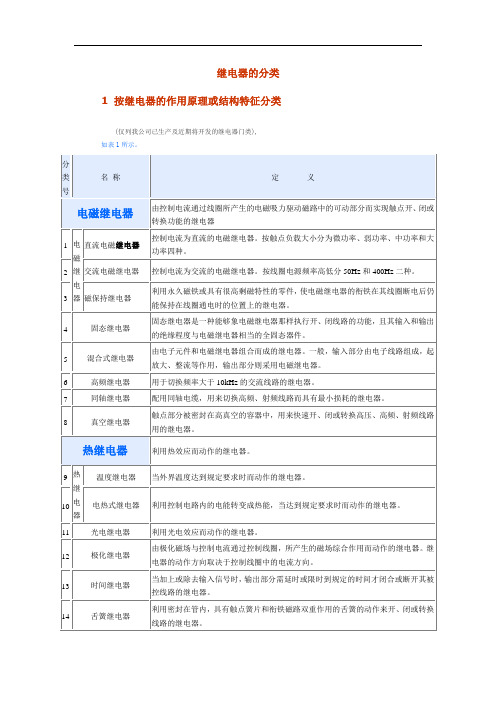

继电器的分类1 按继电器的作用原理或结构特征分类(仅列我公司已生产及近期将开发的继电器门类),如表1所示。

2.按继电器触点负载分类，如表2所示。

注：表中只给出一种直流阻性负载数值，其它负载由产品技术条件按相应的换算关系确定。

3.按继电器的外形尺寸分类，如表3所示。

注：对于密封或封闭式继电器，外形尺寸为继电器本体三个相互垂直方向的最大尺寸，不包括安装件、引出端、压筋、压边、翻边和密封焊点的尺寸。

4.按继电器的防护特征分类，如表4所示。

一、继电器的定义继电器是一种当输入量（电、磁、声、光、热）达到一定值时，输出量将发生跳跃式变化的自动控制器件。

二、继电器的继电特性继电器的输入信号x从零连续增加达到衔铁开始吸合时的动作值x x,继电器的输出信号立刻从y=0跳跃到y=y m,即常开触点从断到通。

一旦触点闭合，输入量x 继续增大，输出信号y将不再起变化。

当输入量x从某一大于x x值下降到x f,继电器开始释放，常开触点断开（如图1）。

我们把继电器的这种特性叫做继电特性，也叫继电器的输入-输出特性。

释放值x f与动作值x x的比值叫做反馈系数，即K f= x f /x x触点上输出的控制功率P c与线圈吸收的最小功率P0之比叫做继电器的控制系数，即Kc=P C/P0■继电器的分类■继电器的分类方法较多，可以按作用原理、外形尺寸、保护特征、触点负载、产品用途等分类。

一、按作用原理分1．电磁继电器在输入电路内电流的作用下，由机械部件的相对运动产生预定响应的一种继电器。

它包括直流电磁继电器、交流电磁继电器、磁保持继电器、极化继电器、舌簧继电器,节能功率继电器。

(1)直流电磁继电器：输入电路中的控制电流为直流的电磁继电器。

(2)交流电磁继电器：输入电路中的控制电流为交流的电磁继电器。

(3)磁保持继电器：将磁钢引入磁回路，继电器线圈断电后，继电器的衔铁仍能保持在线圈通电时的状态，具有两个稳定状态。

(4)极化继电器：状态改变取决于输入激励量极性的一种直流继电器。

继电器种类及对应用途继电器是一种电气控制装置，用来控制大功率电流的开关。

它由电磁铁和触点组成，能够实现小电流控制大电流的功能。

继电器可以分为多种不同类型，每种类型都有其独特的特点和应用领域。

1. 电磁继电器：这是最常见的继电器类型，也被称为常开继电器。

它由电磁线圈和触点组成，通常使用一个交流电源来激活电磁线圈，产生磁场以吸引触点闭合。

电磁继电器可以广泛应用于家庭电器、自动化控制和工业自动化等领域。

2. 固态继电器：与电磁继电器不同，固态继电器不使用机械触点，而是使用电子器件（如晶体管、双向三极管等）来实现电流开关功能。

固态继电器由于没有机械部件，因此具有更长的寿命、更快的操作速度、更小的尺寸和更低的电磁干扰，适用于精密电子设备、精密仪器和高频电路等应用。

3. 热继电器：这种继电器使用热敏元件（如双金属片）来控制触点的闭合和断开。

当通过继电器的电流超过设定值时，热敏元件会由于热胀冷缩效应而弯曲，从而使触点断开。

热继电器适用于需要过载保护的电路，如电动机保护、变压器保护和照明保护等。

4. 时间继电器：时间继电器是一种可以按预先设定的时间延时后再切换触点状态的继电器。

它通常由计时模块和触点组成，可以通过调节计时模块上的旋钮来设置延时时间。

时间继电器可以被广泛应用于定时开关、定时报警和自动计时等场合。

5. 电压继电器：这种继电器可以根据电压的变化来改变触点的状态。

通常，电压继电器有两个触点，当电压达到或超过设定值时，触点闭合；当电压低于设定值时，触点断开。

电压继电器可以用于电动机保护、变压器保护和电源控制等应用。

除了以上几种继电器类型之外，还有一些特殊应用的继电器，如接触器、保护继电器、失电继电器和倒置继电器等。

接触器常用于重载电路的控制，如空调、电焊机和电动机等。

保护继电器用于监测电路中的故障，并及时切断电源以避免损坏设备。

失电继电器在电力系统中常用于监测电网状态，一旦检测到断电，它将切断电源以保护设备。

继电器负载性质负载形式浪涌电流电阻负载标准额定电流电磁铁负载10~20倍标准额定电流马达负载5~10倍标准额定电流白热灯负载10~15倍标准额定电流水银灯负载1~3倍标准额定电流钠汽灯负载1~3倍标准额定电流电容性负载20~40倍标准额定电流电感性负载5~15倍标准额定电流1．白炽灯----由于白炽灯钨丝冷态电阻很小,接通瞬间的浪涌电流高达稳态电流15倍;如此大的浪涌电流会使触点迅速烧蚀,甚至产出熔焊失效;一般可串入限流电阻来减少浪涌电流;2．电机负载----电动机静止时输入阻抗很小,启动瞬间浪涌电流很大;电流注入后,电流和磁场相互作用产生转矩;当电动机启动后,产生内部电动势,致使触点电流趋于减小,关断时,触点间出现反电势,常常会引起拉弧,造成触点烧蚀;不过,电机是缓慢地停下来,电机内部贮存的电磁能,动能转换成热能消耗掉一部分,反电势不会太高;3．感性负载----电感器、电磁铁、接触器线圈、轭流圈等都是感性负载;接通瞬间,电磁线圈有抑制电流上升的功能,不会出现浪涌电流；但关断时,贮存在电磁线圈中的电磁能通过触点间燃弧消耗掉,这将导致触点烧蚀,金属转移、沾结;采用RC网络、二极管,压敏电阻等触点保护装置可减少触点的烧蚀;4．容性负载----容性电路的充电电流可能非常大,开始时,电容器类似短路,其电流仅受线路电阻的限制;有时,用户并未意识到其负载是容性的,实际上,长的传输线、消除磁干扰的滤波器、电源等都是强容性的;串联限流电阻,可以减少接通瞬间的浪涌电流;5．直流负载----直流负载比交流负载难断开,因为电压不过零,触点开断瞬间,即产生电弧,且由于外加电压持续保持,只有电弧被拉长,不能自持而熄灭;电弧热能会使触点严重烧损;直流负载继电器触点间隙应设计大些;灭弧措施也经常被采用;6．低电平----低电平一般指开路电压为10～100mV；触点转换电流为微安级到10mA;由于吸附在触点表面的有机物、化合物,难以在转换负载时消除,导致触点接触电阻大而不稳定,触点压降递增;有效的解决办法是：选择软化电压低的触点材料；表面镀1到3u的金;从工艺上保证触点表面洁净；控制继电器内部有害气体的含量;但继电器成本将大幅度上升;。
