汽车继电器知识及选用
汽车继电器是安装在汽车电子系统和电子部件之间的一种电动触发装置，它主要用于控制汽车系统的电源，以便使得汽车的电子系统正常运行。
由于汽车电子系统的复杂程度，汽车继电器的设计和使用都有严格的要求，因此汽车继电器的选用对汽车电子系统的正常运行有着至关重要的影响。
由于汽车电子系统的复杂度，汽车继电器的选用无法单靠常识来完成，而是要依靠专业的知识来完成，只有科学合理的选择才能确保汽车电子系
统正常运行，为此，需要了解一些有关汽车继电器技术知识，比如继电器
的类型、接线、工作原理等。
首先，汽车继电器的类型主要包括电磁继电器和热继电器两种，两种
类型的继电器各自有优点和缺点，具体应根据汽车电子系统的需要进行选用。
其次，汽车继电器的接线有标准接线，和非标准接线两种，标准接线
是最常见的，是按照国家标准进行的一种接线，非标准接线是一种更加灵
活的接线方式，可以根据汽车电子系统的特殊需求进行接线。
汽车继电器知识培训汽车继电器是汽车电气系统中的关键部件之一，负责控制不同电气设备的开关和电流传输。
了解汽车继电器的原理和使用方法，对于维修和保养汽车电气系统至关重要。
在本次培训中，我将介绍汽车继电器的基本知识和维修技巧，以帮助大家更好地理解和应用汽车继电器。
第一部分：汽车继电器的基本原理1.继电器的作用：汽车继电器用于控制电流的开关，根据输入电信号的大小来控制输出电路的开关，以实现不同电器设备的工作。
它可以将小电流控制大电流，保护电器设备和电路。
2.继电器的结构：汽车继电器由电磁铁、触点、弹簧等部件组成。
电磁铁通过通电产生磁场，使触点闭合或断开，控制电路中的电流传输。
3.继电器的工作原理：当控制电路中的开关闭合时，电流通过电磁铁线圈，产生磁场，吸引触点闭合。
当控制电路中的开关断开时，线圈中的电流消失，磁场消失，触点断开。
通过不断的闭合和断开，实现电器设备的开关控制。
第二部分：汽车继电器的分类与应用1.按照功能分类：常用的汽车继电器有普通继电器、定时继电器、液压继电器、热继电器等。
不同的继电器具有不同的功能，用于控制不同的电器设备。
2.按照使用位置分类：汽车继电器主要分为发动机舱继电器和车厢继电器。
发动机舱继电器用于控制发动机相关的电器设备，车厢继电器用于控制车门、车窗、灯光等电器设备。
3.汽车继电器的应用：汽车继电器广泛应用于汽车电路中，如启动电路、充电电路、点火电路、灯光电路等。
它们起到了保护电器设备和电路的作用，确保汽车电气系统正常工作。
第三部分：汽车继电器的维修与故障排除1.继电器的维修方法：当汽车继电器出现故障时，可以通过以下几种方法进行维修：清洁继电器触点、检查电磁线圈的连接、更换损坏的部件等。
同时，维修时要注意安全，确保电路没有电流。
2.继电器的常见故障：汽车继电器常见的故障有触点接触不良、继电器卡滞、电磁线圈断路等。
当出现故障时，应及时检查并予以修复或更换。
3.故障排除技巧：在进行维修和故障排除时，应遵循以下几种技巧：先检查电源和接地是否正常，然后检查控制信号是否到达，最后检查继电器和电器设备的连接是否良好。
汽车继电器知识及选用汽车继电器是一种用来控制汽车电气系统的电器设备。
它可以通过电流的开关来控制电路的通断，从而实现对汽车电器设备的控制。
汽车继电器的种类繁多，不同的继电器适用于不同的电气系统，所以下面我将详细介绍汽车继电器的知识以及选用方法。
一、汽车继电器的原理设计1.电磁继电器原理汽车电磁继电器是利用电磁吸引力来控制触点开合的一种继电器。
它由线圈、铁芯、触点、固定剂等组成。
当电磁继电器的线圈通电时，会产生磁场，使铁芯受力，触点闭合，从而实现电路通断的控制。
2.固态继电器原理汽车固态继电器是使用半导体器件来实现对电路通断控制的一种继电器。
它由输入端、输出端和控制电路组成。
当控制电路施加合适的电压信号时，输出端的电路会处于导通或断开状态。
二、汽车继电器的选择方法1.电流和电压选型在选择继电器时，需要根据所需控制电路的最大电流和电压来确定继电器的额定电流和额定电压。
一般来说，继电器的额定电流应大于控制电路的最大电流，额定电压应与控制电路的电压匹配。
2.触点类型选型3.继电器的特殊功能选型有些汽车继电器具有特殊功能，如防护功能、过流保护功能、时间延迟功能等。
根据具体需求选择具备所需特殊功能的继电器。
4.质量和可靠性选型选择汽车继电器时，要选择质量可靠、性能稳定的产品，以确保其正常运行和长寿命。
可以参考厂家的产品资质、产品认证以及用户评价等来判断继电器的质量和可靠性。
5.兼容性选型为了确保继电器能够正常工作，需要根据继电器和控制电路的兼容性来选择继电器。
兼容性包括继电器与控制电路的电气参数匹配、插座类型匹配等。
三、汽车继电器的应用范围1.启动电机控制2.灯光控制3.电动窗控制4.音响控制5.空调控制总结：汽车继电器在汽车电气系统中起到了至关重要的作用，它能够实现对各种汽车电器设备的控制。
在选用汽车继电器时，需要考虑电流和电压选型、触点类型选型、特殊功能选型、质量和可靠性选型以及兼容性选型等因素。
此外，汽车继电器在启动电机控制、灯光控制、电动窗控制、音响控制和空调控制等方面都有广泛的应用。
汽车继电器介绍及选型汽车继电器是一种用于控制电气电路的电子设备。
它可以根据外部触发信号转换电源，从而控制汽车的电器设备。
例如，车灯、电动门窗等。
因为汽车电器设备需要大电流的电力来工作，而继电器可以承受这种高负荷，所以它被广泛应用于汽车电路中。
在选型时，我们需要考虑以下几个因素：1.电压等级：常规的汽车继电器采用12V或者24V的直流电源。
因此，在选择继电器时，一定要确保它的电压等级符合汽车电气设备的要求。
2.继电器的使用场景：不同的场景需要不同类型的继电器。
例如，如果我们需要控制汽车的大灯，那么我们需要一个高负荷的继电器。
如果我们需要控制汽车窗户的升降，那么我们需要一个耐腐蚀的、紧密封闭的继电器。
3.继电器的负载能力：负载能力可以衡量继电器的继电能力，在对电路负荷进行控制时更加精准。
例如，当我们需要控制大负载的设备时，我们需要一个高负荷能力的继电器。
4.继电器的开关特性：继电器可以分为两种类型，即单极性和双极性。
单极性继电器只能切换一个电流，而双极性继电器可以切换两个电流，因此更加灵活。
5.继电器的寿命：长时间使用的继电器会减少寿命，因此选用寿命长的继电器可以减少更换的频率。
总之，在选择汽车继电器时，需要考虑多个因素。
我们需要对电子设备进行详细的分析和调查，并选择适合我们的场景和操作要求的继电器。
同时，我们需要考虑继电器的性能和质量，以确保安全和稳定性。
除了以上提到的因素，还有一些其他因素也需要考虑。
1.继电器的失效模式：继电器可能会出现常闭、常开失灵等失效模式。
我们需要确保选择的继电器具有正确的失效模式，以确保其操作的安全和有效性。
2.继电器的大小和形状：继电器的大小、形状和布局在汽车电路设计中是非常重要的。
我们需要选择适合我们汽车电路布线的继电器。
3.工作环境：继电器的工作环境的温度、湿度、振动等因素也会影响继电器的性能和寿命。
考虑到汽车通常在复杂的工作环境下运行，我们需要选择能够耐受这些恶劣环境的继电器。
汽车继电器是汽车电路系统中常用的一种电器元件，它是一种电控制器件，用来控制较大电流的开关。
汽车继电器的主要组成部分和工作原理如下：
1. 主要组成部分：
线圈（电磁部分）：当继电器通电时，线圈会产生磁场。
触点（接点）：包括常闭触点和常开触点。
常闭触点在继电器未激活时是闭合的，而常开触点则是断开的。
接点弹簧：用来保证触点在继电器断电后能够迅速恢复到初始状态。
外壳：继电器的保护外壳，防止灰尘和潮湿等外界因素对继电器造成影响。
2. 工作原理：
常态：当继电器处于未激活状态时，线圈中没有电流通过，触点处于初始状态，常闭触点是闭合的，常开触点是断开的。
激活：当给线圈通电时，线圈产生磁场，磁场吸引衔铁，使触点发生切换。
常闭触点断开，常开触点闭合，从而允许较大电流通过。
去激活：当线圈断电时，磁场消失，触点在弹簧力的作用下恢复到初始状态，常闭触点闭合，常开触点断开，较大电流的通路被切断。
汽车继电器在汽车电路中起到很多重要作用，如控制启动电机、空调压缩机、喇叭、风扇等大功率负载的开关，以保护电路和减少
线路损耗。
通过继电器的控制，可以有效地实现小电流控制大电流的目的，确保汽车电路的安全和稳定。

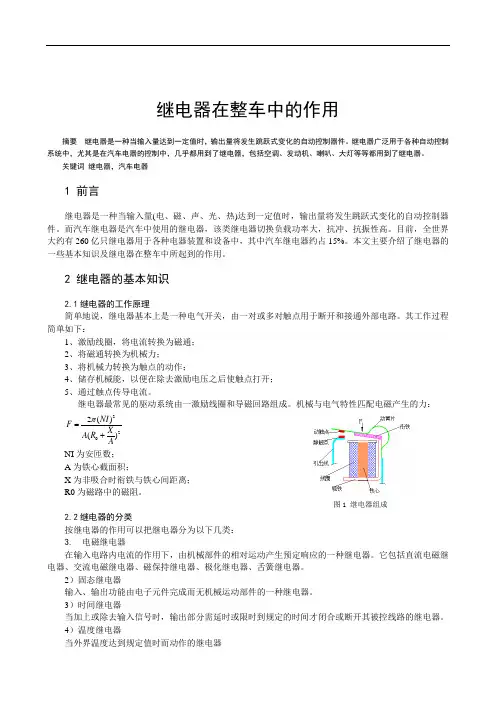

继电器在整车中的作用摘要 继电器是一种当输入量达到一定值时，输出量将发生跳跃式变化的自动控制器件。
继电器广泛用于各种自动控制系统中，尤其是在汽车电器的控制中，几乎都用到了继电器，包括空调、发动机、喇叭、大灯等等都用到了继电器。
关键词 继电器，汽车电器1 前言继电器是一种当输入量(电、磁、声、光、热)达到一定值时，输出量将发生跳跃式变化的自动控制器件。
而汽车继电器是汽车中使用的继电器，该类继电器切换负载功率大，抗冲、抗振性高。
目前，全世界大约有260亿只继电器用于各种电器装置和设备中，其中汽车继电器约占15%。
本文主要介绍了继电器的一些基本知识及继电器在整车中所起到的作用。
2 继电器的基本知识2.1继电器的工作原理简单地说，继电器基本上是一种电气开关，由一对或多对触点用于断开和接通外部电路。
其工作过程简单如下：1、激励线圈，将电流转换为磁通；2、将磁通转换为机械力；3、将机械力转换为触点的动作；4、储存机械能，以便在除去激励电压之后使触点打开；5、通过触点传导电流。
继电器最常见的驱动系统由一激励线圈和导磁回路组成。
机械与电气特性匹配电磁产生的力：2202()()NI F X A R Aπ=+ NI 为安匝数；A 为铁心截面积；X 为非吸合时衔铁与铁心间距离；R0为磁路中的磁阻。
图1 继电器组成 2.2继电器的分类按继电器的作用可以把继电器分为以下几类：3. 电磁继电器在输入电路内电流的作用下，由机械部件的相对运动产生预定响应的一种继电器。
它包括直流电磁继电器、交流电磁继电器、磁保持继电器、极化继电器、舌簧继电器。
2）固态继电器输入、输出功能由电子元件完成而无机械运动部件的一种继电器。
3）时间继电器当加上或除去输入信号时，输出部分需延时或限时到规定的时间才闭合或断开其被控线路的继电器。
4）温度继电器当外界温度达到规定值时而动作的继电器5）风速继电器当风的速度达到一定值时，被控电路将接通或断开。
6）加速度继电器当运动物体的加速度达到规定值时，被控电路将接通或断开。

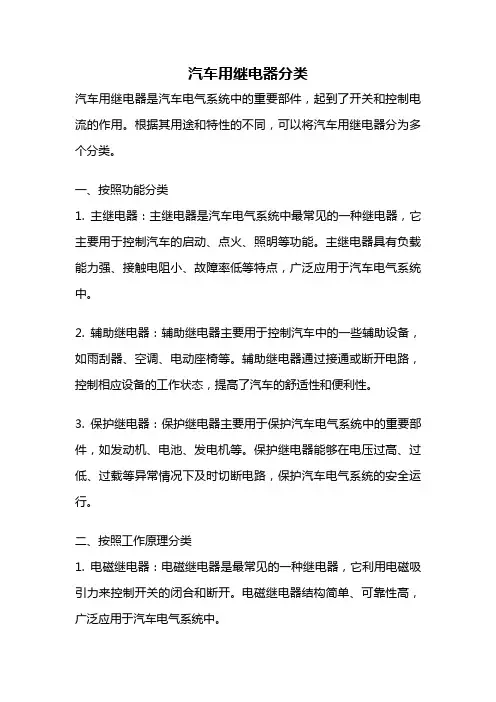

汽车用继电器分类汽车用继电器是汽车电气系统中的重要部件，起到了开关和控制电流的作用。
根据其用途和特性的不同，可以将汽车用继电器分为多个分类。
一、按照功能分类1. 主继电器：主继电器是汽车电气系统中最常见的一种继电器，它主要用于控制汽车的启动、点火、照明等功能。
主继电器具有负载能力强、接触电阻小、故障率低等特点，广泛应用于汽车电气系统中。
2. 辅助继电器：辅助继电器主要用于控制汽车中的一些辅助设备，如雨刮器、空调、电动座椅等。
辅助继电器通过接通或断开电路，控制相应设备的工作状态，提高了汽车的舒适性和便利性。
3. 保护继电器：保护继电器主要用于保护汽车电气系统中的重要部件，如发动机、电池、发电机等。
保护继电器能够在电压过高、过低、过载等异常情况下及时切断电路，保护汽车电气系统的安全运行。
二、按照工作原理分类1. 电磁继电器：电磁继电器是最常见的一种继电器，它利用电磁吸引力来控制开关的闭合和断开。
电磁继电器结构简单、可靠性高，广泛应用于汽车电气系统中。
2. 固态继电器：固态继电器是一种使用半导体元件代替机械触点的继电器，它通过控制半导体开关的导通和断开来实现电路的开关功能。
固态继电器具有寿命长、响应速度快、体积小等特点，适用于对开关速度和寿命要求较高的场合。
三、按照安装位置分类1. 引擎室继电器：引擎室继电器一般安装在发动机舱内，用于控制发动机启动、点火、喷油等功能。
由于引擎室继电器长时间处于高温、高湿等恶劣环境中，所以其结构设计必须具备良好的耐高温、密封性能。
2. 车内继电器：车内继电器一般安装在汽车的仪表盘、中控台等位置，用于控制车内的照明、空调、电动窗等设备。
车内继电器的结构设计要考虑到易于安装和维修，同时还要具备防尘、防水等功能。
四、按照控制电流分类1. 小电流继电器：小电流继电器一般用于控制小功率设备，如车内照明、音响等。
它具有体积小、重量轻、功耗低等特点，适用于对电气系统要求较低的场合。
2. 大电流继电器：大电流继电器一般用于控制大功率设备，如空调压缩机、电动座椅等。

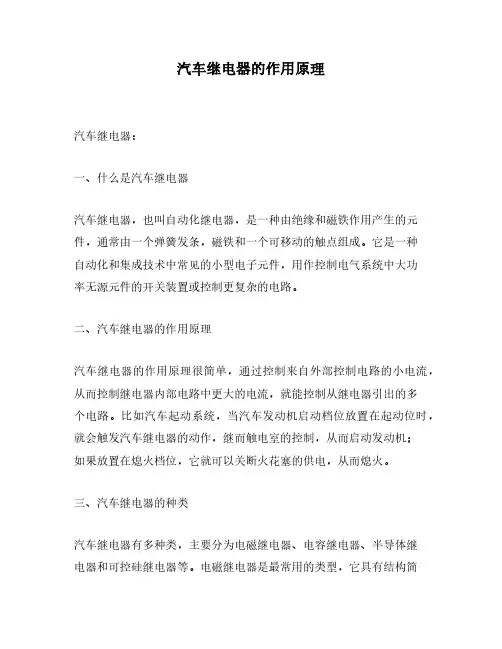

汽车继电器的作用原理汽车继电器：一、什么是汽车继电器汽车继电器，也叫自动化继电器，是一种由绝缘和磁铁作用产生的元件，通常由一个弹簧发条，磁铁和一个可移动的触点组成。
它是一种自动化和集成技术中常见的小型电子元件，用作控制电气系统中大功率无源元件的开关装置或控制更复杂的电路。
二、汽车继电器的作用原理汽车继电器的作用原理很简单，通过控制来自外部控制电路的小电流，从而控制继电器内部电路中更大的电流，就能控制从继电器引出的多个电路。
比如汽车起动系统，当汽车发动机启动档位放置在起动位时，就会触发汽车继电器的动作，继而触电室的控制，从而启动发动机；如果放置在熄火档位，它就可以关断火花塞的供电，从而熄火。
三、汽车继电器的种类汽车继电器有多种类，主要分为电磁继电器、电容继电器、半导体继电器和可控硅继电器等。
电磁继电器是最常用的类型，它具有结构简单，成本低，可靠性好等优点，广泛应用于汽车起动系统、燃油系统、发动机控制系统、空调系统等。
电容继电器具有良好的交流电性能，能够同时控制多个设备，因此在汽车控制系统中也广泛应用；半导体继电器具有控制精度高，可以控制小电流大电压的优点，通常应用于汽车电脑控制系统中；可控硅继电器具有功耗低，操作快速，可靠性高等特点，通常用于仪表及扩大放大器等设备。
四、汽车继电器的检测方法（1）电路检查。
首先，检查继电器的控制电路是否正常，检查接线是否接触良好和电路是否有损坏，以确保继电器能够正常工作。
（2）电压检查。
将多用表的检测极头接上继电器的控制电路，检查是否有足够的电压，确保电路中的电压正常，以保证汽车继电器的正常工作。
（3）热故障检查。
热故障检查是通过测量继电器外壳表面是否热而检查继电器是否正常工作的一种常用方法，继电器的外壳表面没有明显的热感，表明继电器正常工作。
（4）继电器电阻检查。
检查继电器的触点电阻是否正常，其可以通过多用表来测量，检查该电阻是否符合厂家标准，来确定汽车继电器是否正常工作。
汽车继电器工作原理汽车继电器是一种电流控制开关设备，用于控制电路的开关状态。
它是由电磁继电器和开关组成的。
其工作原理是通过电磁铁的工作，吸合或断开触点，来控制外部电路的通断。
汽车继电器的核心部件是电磁继电器。
它由铁心、线圈、触点和外壳组成。
线圈绕制在铁心上，当通电时会产生磁场。
触点由金属片和铜片构成，当电磁继电器的线圈被通电时，磁场会吸引铁芯，使金属片与铜片接触，从而闭合触点。
当电磁继电器的线圈停止通电时，铁芯会恢复原来的位置，金属片和铜片分开，触点断开。
汽车继电器通常有两个触点，分别称为公共触点和导通触点。
在正常情况下，公共触点与导通触点断开，外部电路不通。
当电磁继电器的线圈通电时，公共触点与导通触点闭合，外部电路通断两路，实现电路的开关动作。
汽车继电器的线圈通电可以通过开关、传感器、控制单元等触发。
例如，车辆需要启动时，发动机控制单元会向汽车继电器的线圈发送信号，触发汽车继电器的闭合动作，使电流通过启动电机，实现发动机的启动。
而当车辆需要照明时，驾驶员打开车灯开关会触发汽车继电器的闭合动作，使电流通过灯具，实现车灯的点亮。
汽车继电器的作用不仅限于控制车灯和启动电机，还可以用于控制其他电子设备，如电动窗户、空调、ABS（防抱死制动系统）等。
它可以承受高电流的负载，能够保护原有电路，延长电子设备的使用寿命。
在一些特殊情况下，汽车继电器还可以起到保护作用。
例如，当电线短路时，电流会迅速增加，这时汽车继电器的线圈会瞬间发热，使得热敏开关断开电路，防止电线起火。
此外，汽车继电器还可以进行电压的升降转换，使不同电压的电器设备能够兼容工作。
总结而言，汽车继电器通过电磁继电器的工作原理，实现电路的开关动作。
它的主要组成部件包括电磁继电器和触点。
通过线圈通电、闭合触点，可以控制外部电路的通断。
汽车继电器广泛应用于车辆的电子控制系统，起到控制和保护电路的重要作用。
继电器常见分类继电器是一种常见的电气开关设备，用于控制电路的开关、分断和转换。
根据其工作原理和应用领域的不同，继电器可以分为多种分类。
本文将对继电器的常见分类进行介绍。
一、按工作原理分类1. 电磁继电器：电磁继电器是利用电磁吸引力原理工作的继电器。
其主要由线圈、铁芯和触点组成。
当通过线圈通电时，产生的磁场会吸引铁芯，使触点闭合或断开，从而实现电路的开关控制。
电磁继电器广泛应用于家用电器、工业自动化等领域。
2. 固态继电器：固态继电器是利用半导体器件（如晶体管、光电耦合器等）来实现电路开关控制的继电器。
相比于电磁继电器，固态继电器具有体积小、寿命长、响应速度快等优点，且不易受到振动和电磁干扰的影响。
固态继电器广泛应用于电力电子设备、自动化控制系统等领域。
二、按触点类型分类1. 常开型继电器：常开型继电器的触点在继电器不通电时处于闭合状态，在继电器通电时才会打开。
常开型继电器常用于需要在电路断电时保持通断状态的场合。
2. 常闭型继电器：常闭型继电器的触点在继电器不通电时处于打开状态，在继电器通电时才会闭合。
常闭型继电器常用于需要在电路通电时保持通断状态的场合。
3. 双刀双掷继电器：双刀双掷继电器具有两组触点，可以实现两个电路之间的切换。
双刀双掷继电器常用于需要在两个电路之间进行切换的场合，如电力系统的备份开关。
三、按应用领域分类1. 通用继电器：通用继电器是一种广泛应用于各个领域的继电器，具有较为普遍的适用性。
通用继电器通常采用电磁原理，用于各种电路的开关和控制。
2. 汽车继电器：汽车继电器是专门用于汽车电路的继电器。
汽车继电器具有耐高温、防水防尘等特点，广泛应用于汽车电器系统，如车灯、空调、喇叭等。
3. 保护继电器：保护继电器用于对电力系统进行保护，防止电路过载、短路等故障。
保护继电器根据其功能不同可以细分为过流继电器、接地继电器、差动继电器等。
四、按工作电压分类1. 低压继电器：低压继电器适用于额定工作电压在1000V以下的电路。
汽车继电器的原理及作用
汽车继电器是一种电气控制装置，它的作用是在电路中起到中继、放大和保护电气信号的作用。
它的原理是利用电磁感应的原理，在控制电路中间加入一个电磁线圈和两个可控开关，当电磁线圈接通电源时，产生磁场吸引可控开关闭合，从而使得电流得以流通；当电磁线圈断电时，磁场消失，可控开关断开，电流被切断。
汽车继电器主要具有以下作用：
1. 电流放大作用：汽车继电器可以将较小的控制电流转换为较大的电流输出，从而实现更大功率的负载驱动。
2. 保护电路作用：汽车继电器可以在控制电路和负载电路之间起到隔离保护作用，防止控制电路受到负载电路的破坏。
3. 信号传输作用：汽车继电器可以将控制信号从一个电路传输到另一个电路，起到信号传递和转换的作用。
4. 自动控制作用：通过控制继电器的通断状态，可以实现对各种设备的自动控制，例如汽车灯光、风扇、继电器等。
总之，汽车继电器的原理是利用电磁感应产生磁场吸引可控开关闭合或断开，从
而控制大功率负载的开关状态，起到放大和保护电路信号的作用。
汽车继电器的作用
汽车继电器是一种电器设备，主要作用是在汽车电路中起到开关的作用。
它通过控制电流的通断，实现对各个汽车电器设备的控制和保护，是汽车电子系统中非常重要的部件之一。
首先，汽车继电器起到了开关的作用。
在汽车电路中，继电器通常被安装在主线上，起到连接或切断电流的作用。
当驾驶员打开汽车的关键，将继电器连接到电源线上，电流就流过继电器，进入各个电器设备，从而实现对汽车的启动。
当驾驶员关闭汽车的关键，继电器会切断电源线，停止电流流动，汽车也随之熄火。
继电器的开关作用，让驾驶员可以方便地控制汽车的启停。
其次，汽车继电器还起到了保护作用。
在汽车电路中，继电器通常还配有保险丝和熔断器。
当汽车电路发生短路或过载时，保险丝和熔断器会自动断开电路，以保护电器设备免受损坏。
继电器可以检测电路的电流和电压情况，当电流或电压超过规定范围时，继电器会自动切断电路，保护电器设备和汽车的安全。
此外，汽车继电器还可以实现多个电器设备之间的联动控制。
在一些需要多个电器设备同时工作的情况下，继电器可以通过控制电流的通断，协调各个设备的工作。
例如，在车灯亮起时，继电器可以控制雨刮器自动启动，以确保在雨天行驶时能够清晰地看到道路状况。
继电器的联动控制功能，使得汽车电器设备能够实现更加高效和智能的工作方式。
总的来说，汽车继电器具有开关控制、保护和联动控制等多种功能。
它在汽车电子系统中起到重要作用，不仅能够方便驾驶员控制汽车的启停，还能够保护电器设备和汽车的安全，同时实现多个电器设备之间的协调工作。
汽车继电器的作用是不可忽视的，它为汽车的安全和正常运行提供了重要保障。
汽车继电器汽车继电器*概述继电器是一种当输入量(电、磁、声、光、热)达到一定值时，输出量将发生跳跃式变化的自动控制器件。
而汽车继电器是汽车中使用的继电器，该类继电器切换负载功率大，抗冲、抗振性高。
汽车中的电源现在多用12V，线圈电压大都设计为12V。
由于是蓄电池供电、电压不稳定; 环境条件恶劣，吸动电压V≤60%VH(定额工作电压);线圈过电压允许达1.5VH。
线圈功耗较大，一般为1.6～2W，温升较高。
环境要求相当苛刻：在发动机舱，环境温度范围要求为-40℃～125℃，其他位置环境温度范围为-40℃～85℃;在发动机舱里使用的继电器要能经受砂尘、水、盐、油的侵害;振动、冲击相当苛刻。
汽车继电器*工作原理当电磁继电器线圈两端加上一定的电压或电流，线圈产生的磁通通过铁心、轭铁、衔铁、磁路工作气隙组成的磁路，在磁场的作用下，衔铁吸向铁心极面，从而推动触点常闭触点断开，常开触点闭合;当线圈两端电压或电流小于一定值时，机械反力大于电磁吸力时，衔铁回到初始状态，常开触点断开，常闭触点接通。
那么，可以把汽车继电器看成是由线圈工作的控制电路和触点工作的主电路两个部分组成的集合体。
在继电器的控制电路中，只有较小的工作电流，这是由于操纵开关的触点容量较小，不能用来直接控制用电量较大的负荷，只能通过继电器的触点来控制它的通断。
继电器既是一种控制开关，又是控制对象(执行器)。
以燃油泵继电器为例，它是燃油泵的控制开关，但是燃油泵继电器的线圈只有在电控单元中驱动三极管导通时，才能通过电控单元的接地点形成回路。
汽车继电器*组成部分汽车继电器由磁路系统、接触系统和复原机构组成。
磁路系统由铁心、轭铁、衔铁、线圈等零件组成。
接触系统由静簧片、动簧片、触点底座等零件组成。
复原机构由复原簧片或拉簧组成。
汽车继电器*分类按照主要功能的差别，汽车继电器可以分为以下几种类型。
①电气开关型继电器。
例如桑塔纳2000GSi轿车AJR发动机的燃油泵继电器，它安装在中央配电盒内，用于控制电动燃油泵、空气流量传感器、炭罐电磁阀和氧传感器加热器的供电。
汽车继电器作用汽车继电器是汽车电气系统中一种非常重要的元件，其作用主要是在控制电路中起到一个开关作用。
首先，汽车继电器可以起到电流放大的作用。
在汽车电路中，有一些电气设备的工作电流比较大，如果直接通过开关控制，开关的寿命会大大缩短。
而通过使用继电器，可以将开关和电源之间隔开，只需要通过继电器去控制开关，同时继电器可以承受的大电流比较大，可以有效延长开关的使用寿命。
其次，汽车继电器可以实现电路的分时控制。
在一些需要定时启动和停止的设备中，可以通过继电器来实现。
比如汽车的倒车雷达系统，需要在倒车时通过继电器打开，倒车结束后再通过继电器关闭，这样可以在倒车时减少干扰，提高安全性。
另外，汽车继电器还可以实现电路的多路控制。
有时候一个电路需要多个开关来分别控制不同的设备，而这些开关之间可能会有一些逻辑关系。
通过继电器，可以将这些开关的信号统一传递到继电器上，然后通过继电器的控制，再分别控制相关的设备。
这样可以简化电路的布线和控制逻辑，提高了整个电路的可靠性。
此外，汽车继电器还可以实现电路的保护功能。
在汽车电路中，有一些设备会受到很高的工作电流冲击，如果没有合适的保护措施，容易损坏设备。
而继电器内部一般会有保护元件，可以有效地保护电路中的设备。
比如当某个设备工作时电流过大时，继电器可以通过自身的保护电路来切断电流，防止设备损坏。
最后，汽车继电器还可以实现电路的远程控制。
有些设备需要远程控制，比如汽车的车窗、车锁等。
通过远程信号可以启动继电器，然后继电器再去控制相应的设备。
这样可以方便驾驶员操作，提高汽车的使用便利性。
综上所述，汽车继电器在汽车电气系统中发挥着非常重要的作用。
它可以实现电流放大、分时控制、多路控制、保护功能和远程控制等多种功能，提高了汽车电路的可靠性、安全性和使用便利性。
因此，汽车继电器是汽车电气系统中一个不可或缺的元件。
深圳市元则电器有限公司
汽车继电器的分类和作用
汽车继电器的分类
1）按用途分类可分为：功能型和控制型继电器两种。
像闪光继电器刮水继电器等就属于功能型继电器，而普通的单纯
起电路通断与转换的继电器都属于控制型继电器。
2) 按触点状态分为：常开型，常闭型和混合型三种。
3) 按控制方式分：电流型和电压型电流型控制继电器是按一定电流值而动作的继电器；它和其他元件组成实用电路，如汽车上的闪光继电器，电流越大，闪光频率越高。
电压型继电器是按一定电压值动作的继电器，既当被控制的电路电压大于或小于一定值时继电器就接通或断开被控制的电路。
如灯光继电器、喇叭继电器等。
电压继电器主要用来控制大电流消耗电路，这种继电器的线圈控制电压一般要大于7V才能工作，而小于5V就停止工作。
4）按连接方式分为：接线柱式和插接式
5) 按保护方式分为：电阻保护式和二极管保护式控制型继电器的作用用小电流控制大电流。
