简述继电器工作原理继电器是一种电子控制器件，它通过感应和动作来控制电路的通断，从而实现信号的传递、转换和放大等功能。
继电器广泛应用于电力、通信、工业自动化等领域，是现代电子设备中不可或缺的一部分。
一、继电器的基本结构继电器主要由感应机构、驱动机构和触点组成。
感应机构负责接收输入信号，驱动机构由铁芯和线圈组成，是继电器的主要动作元件，触点则用于控制电路的通断。
二、继电器的工作原理1.感应机构：感应机构的作用是接收输入信号，并将其转化为磁场的变化。
当输入信号达到一定强度时，会在驱动机构中产生一个足够的磁场，以驱动继电器的动作。
2.驱动机构：驱动机构主要由铁芯和线圈组成。
当接收到感应机构的信号后，驱动机构中的铁芯在磁场的作用下产生动作，进而带动触点的闭合或断开。
3.触点：触点是继电器控制电路的重要部分。
根据设计，触点可以控制电路的通断，从而实现信号的传递、转换和放大等功能。
三、继电器的种类根据结构和功能的不同，继电器可以分为以下几类：1.电磁继电器：电磁继电器是最常见的一种继电器，它利用电磁原理实现动作。
当线圈通电时，会产生磁场，磁场会吸引铁芯动作，从而带动触点闭合或断开。
2.固态继电器：固态继电器是一种电子器件，它利用半导体元件实现动作。
固态继电器具有快速响应、高寿命、低功耗等优点，广泛应用于电力、通信等领域。
3.光电继电器：光电继电器是一种利用光信号实现动作的继电器。
它具有抗干扰能力强、传输距离远等优点，广泛应用于光纤通信等领域。
4.热继电器：热继电器是一种利用温度变化实现动作的继电器。
它主要用于电动机等设备的过载保护。
四、继电器的应用继电器广泛应用于电力、通信、工业自动化等领域，以下是几个典型的应用：1.电力控制：在电力系统中，继电器被广泛应用于各种开关柜、配电柜等设备中，用于控制电路的通断，实现电力设备的自动化控制。
2.通信控制：在通信系统中，继电器用于信号的传递、转换和放大等功能。
例如，在电话交换机中，继电器用于实现通话线路的切换和信号的处理。

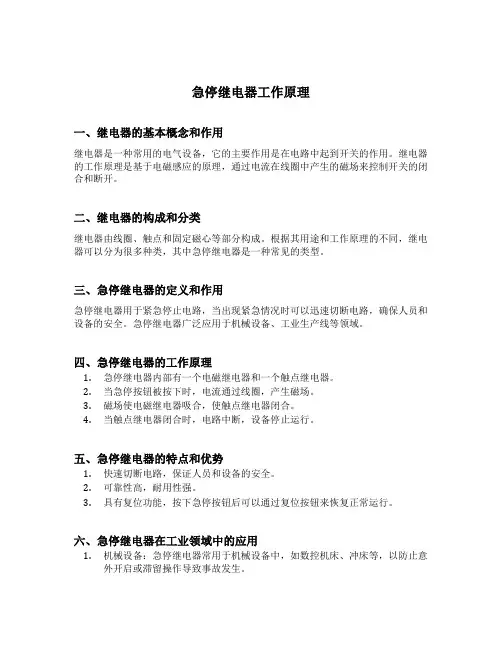

急停继电器工作原理一、继电器的基本概念和作用继电器是一种常用的电气设备，它的主要作用是在电路中起到开关的作用。
继电器的工作原理是基于电磁感应的原理，通过电流在线圈中产生的磁场来控制开关的闭合和断开。
二、继电器的构成和分类继电器由线圈、触点和固定磁心等部分构成。
根据其用途和工作原理的不同，继电器可以分为很多种类，其中急停继电器是一种常见的类型。
三、急停继电器的定义和作用急停继电器用于紧急停止电路，当出现紧急情况时可以迅速切断电路，确保人员和设备的安全。
急停继电器广泛应用于机械设备、工业生产线等领域。
四、急停继电器的工作原理1.急停继电器内部有一个电磁继电器和一个触点继电器。
2.当急停按钮被按下时，电流通过线圈，产生磁场。
3.磁场使电磁继电器吸合，使触点继电器闭合。
4.当触点继电器闭合时，电路中断，设备停止运行。
五、急停继电器的特点和优势1.快速切断电路，保证人员和设备的安全。
2.可靠性高，耐用性强。
3.具有复位功能，按下急停按钮后可以通过复位按钮来恢复正常运行。
六、急停继电器在工业领域中的应用1.机械设备：急停继电器常用于机械设备中，如数控机床、冲床等，以防止意外开启或滞留操作导致事故发生。
2.工业生产线：急停继电器可以通过布置在生产线上的按键进行控制，以实现紧急停止整个生产线的功能。
七、急停继电器的安装和调试1.将急停按钮安装在易于操作的位置。
2.将急停继电器安装在电气控制柜内，与其他电路连接。
3.进行连接的同时，注意检查电路有无错误或接触不良。
4.完成安装和连接后，进行调试，确保急停继电器的正常工作。
八、急停继电器的维护和故障排除1.定期检查急停按钮和继电器的工作情况，如发现异常及时更换。
2.如果急停继电器不能正常工作，则需要检查电气接线、触点磨损等问题，并进行修复或更换。
急停继电器是保障人员和设备安全的重要设备，在各个领域广泛应用。
了解其工作原理、安装调试和维护方法对于保障工作和生产的安全至关重要。
继电器的工作原理及作用
继电器是一种电磁式开关设备，广泛应用于工业、电力系统和控制电路中。
它
的主要作用是实现电路的开闭，起到控制和保护电路的作用。
下面将详细介绍继电器的工作原理和作用。
工作原理
继电器的工作原理基于电磁感应的原理。
当通入电流到继电器的线圈中时，线
圈中产生磁场，这个磁场将吸引触点闭合或者分离，从而实现电路的连接和断开。
继电器的主要组成部分包括线圈、触点和磁性材料。
当通入电流时，线圈中产生的磁场会使得触点闭合，从而导通电路；当断开电
流时，磁场消失，触点分离，电路断开。
通过控制电流的通断，可以实现对电路的控制。
作用
1.电气隔离：继电器能够在控制电路和被控制电路之间提供电气隔离，
以保护控制电路。
2.放大信号：继电器能够将微弱信号放大，以控制大功率电路的操作。
3.** 控制电路：** 继电器可以实现电路的开闭，从而实现对设备、机
器等的控制。
4.过载保护：继电器中的热继电器可以通过测量电流大小来实现对电
路的过载保护，当电流超过设定值时，会使触点跳闸，切断电路，保护设备不受损坏。
5.多功能：继电器可以根据不同的控制需求，通过更换不同的触点或
继电器模块，实现不同的功能，如时间延迟、记忆功能等。
继电器作为一种常用的电气控制设备，在工业自动化、电力系统和控制领域具
有重要的作用。
掌握继电器的工作原理和作用，能够更好地应用于实际工程中，提高电气控制系统的可靠性和安全性。
继电器的工作原理及作用
继电器是一种电气控制设备，它通过控制一个电路的开关状态，来控制另一个
电路的开关状态。
继电器的工作原理主要是利用电磁吸引力来控制开关的闭合和断开，从而实现电气信号的控制和转换。
在现代工业和家用电器中，继电器被广泛应用，下面我们来详细了解一下继电器的工作原理及作用。
首先，我们来看一下继电器的结构。
继电器通常由电磁铁、触点、弹簧、外壳
等部件组成。
当继电器通电时，电磁铁会产生磁场，吸引触点闭合，使得控制电路通电。
而当继电器断电时，电磁铁的磁场消失，触点弹簧的作用下断开，控制电路断电。
继电器的工作原理是基于电磁感应的原理。
当电流通过继电器的线圈时，会在
继电器的铁芯上产生磁场，这个磁场会吸引触点闭合或断开，从而控制电路的通断。
这种电磁感应的原理使得继电器可以实现远距离控制，从而在电气系统中起到重要作用。
继电器的作用主要有两个方面。
一是实现电气信号的放大和转换。
在电路中，
有时需要将一个较小的电流信号转换成一个较大的电流信号，或者将一个交流电路转换成一个直流电路，这时就可以通过继电器来实现。
二是实现电气信号的控制和保护。
在电路中，有时需要对电气信号进行控制和保护，这时可以通过继电器来实现对电路的控制和保护。
继电器的工作原理及作用在现代电气系统中有着广泛的应用。
它不仅可以实现
电气信号的控制和转换，还可以实现对电路的保护和控制。
因此，了解继电器的工作原理及作用对于电气工程师和电气技术人员来说是非常重要的。
希望通过本文的介绍，读者对继电器有了更深入的了解。

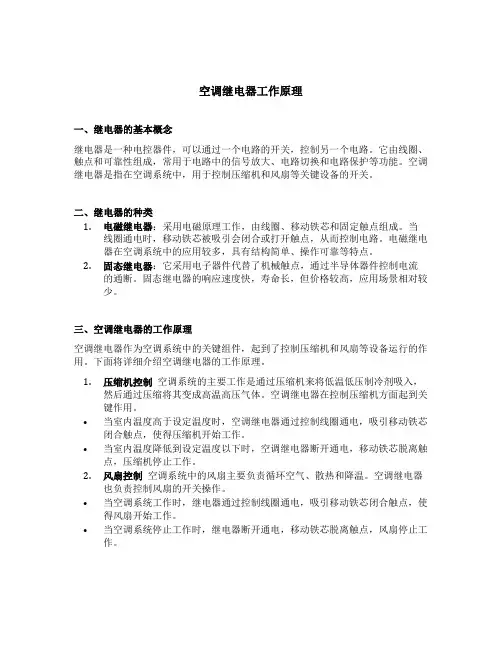

空调继电器工作原理一、继电器的基本概念继电器是一种电控器件，可以通过一个电路的开关，控制另一个电路。
它由线圈、触点和可靠性组成，常用于电路中的信号放大、电路切换和电路保护等功能。
空调继电器是指在空调系统中，用于控制压缩机和风扇等关键设备的开关。
二、继电器的种类1.电磁继电器：采用电磁原理工作，由线圈、移动铁芯和固定触点组成。
当线圈通电时，移动铁芯被吸引会闭合或打开触点，从而控制电路。
电磁继电器在空调系统中的应用较多，具有结构简单、操作可靠等特点。
2.固态继电器：它采用电子器件代替了机械触点，通过半导体器件控制电流的通断。
固态继电器的响应速度快，寿命长，但价格较高，应用场景相对较少。
三、空调继电器的工作原理空调继电器作为空调系统中的关键组件，起到了控制压缩机和风扇等设备运行的作用。
下面将详细介绍空调继电器的工作原理。
1.压缩机控制空调系统的主要工作是通过压缩机来将低温低压制冷剂吸入，然后通过压缩将其变成高温高压气体。
空调继电器在控制压缩机方面起到关键作用。
•当室内温度高于设定温度时，空调继电器通过控制线圈通电，吸引移动铁芯闭合触点，使得压缩机开始工作。
•当室内温度降低到设定温度以下时，空调继电器断开通电，移动铁芯脱离触点，压缩机停止工作。
2.风扇控制空调系统中的风扇主要负责循环空气、散热和降温。
空调继电器也负责控制风扇的开关操作。
•当空调系统工作时，继电器通过控制线圈通电，吸引移动铁芯闭合触点，使得风扇开始工作。
•当空调系统停止工作时，继电器断开通电，移动铁芯脱离触点，风扇停止工作。
四、空调继电器的优点与注意事项1.优点•继电器结构简单，可靠性高，适用于明暗控制和功率控制等不同场景。
•继电器响应速度较快，可以迅速控制设备的开关，满足空调系统对温度和风速的调节要求。
2.注意事项•继电器电压和电流的选型要符合空调系统的要求，避免过载或过压等问题。
•继电器周围环境的温度和湿度变化也会对其性能产生影响，需要注意环境适应性。
继电器种类、参数及使用一、继电器1、什么是继电器？继电器是具有隔离功能，当输入量达到一定值时，输出量发生变化的自动控制元件。
广泛使用于遥控、遥测、通讯、自动控制、机电一体化及电力电子设备中，是最重要的控制元件之一。
继电器一般都有能反映一定输入变量（如电流、电压、功率、阻抗、频率、温度、压力、速度、光等）的感应机构（输入部分）；有能对被控电路实现“通”、“断”控制的执行机构（输出部分）；在继电器的输入部分和输出部分之间，还有对输入量进行耦合隔离，功能处理和对输出部分进行驱动的中间机构（驱动部分）。
2、继电器的分类（1）按继电器的作用原理或结构特征分类：电磁继电器：由控制电流通过线圈所产生的电磁吸力驱动磁路中的可动部分而实现触点开、闭或转换功能的继电器。
组合继电器：由电子元件和电磁继电器组合而成的继电器。
热继电器：温度达到规定要求时而动作的继电器。
光电继电器：利用光电效应而动作的继电器。
极化继电器：由极化磁场和控制电流通过控制线圈，所产生的磁场综合作用而动作的继电器。
时间继电器：当加上或除去输入信号时，输出部分需延时或限时到规定的时间才闭合或断开其被控线路的继电器。
（2）按继电器触点负载分类（按触点负载直流28V阻性）：微功率继电器：触点额定负载电流为小于0.2安培的继电器弱功率继电器：触点额定负载电流为0.2～1安培的继电器中功率继电器：触点额定负载电流为2安培、5安培的继电器大功率继电器：触点额定负载电流大于10安培的继电器（3）按继电器的外形尺寸分类：微型继电器：外形最长边尺寸不大于10毫米的继电器。
超小型继电器：外形最长边尺寸不大于10毫米，但不大于25毫米的继电器。
小型继电器：外形最长边尺寸大于25毫米，但不大于50毫米的继电器。
注：汽车继电器按外形尺寸分类时标准一般大于以上尺寸。
（4）按继电器的防护特征分类：密封继电器：采用焊接、封胶或其它方法，将触点和线圈等都密封在罩壳内，和周围介质相隔离的继电器。
详细了解“继电器”（原理、结构、图形符号、分类、特点及选型等）继电器的原理、结构在机电控制系统中，虽然利⽤接触器作为电⽓执⾏元件可以实现最基本的⾃动控制，但对于稍复杂的情况就⽆能为⼒。
在极⼤多数的机电控制系统中，需要根据系统的各种状态或参数进⾏判断和逻辑运算，然后根据逻辑运算结果去控制接触器等电⽓执⾏元件，实现⾃动控制的⽬的。
这就需要能够对系统的各种状态或参数进⾏判断和逻辑运算的电器元件，这⼀类电器元件就称为继电器。
定义：当输⼊量（或激励量）满⾜某些规定的条件时，能在⼀个或多个电⽓输出电路中产⽣跃变的⼀种器件(输⼊量：电、光、磁、热等信号)。
继电器就是⼀个电⼦开关。
作⽤：1）输⼊与输出电路之间的隔离2）信号转换（从断到接通或反之）3）增加输出电路（即切换⼏个负载或切换不同电源负载）4）重复信号5）切换不同电压或电流负载6）保留输出信号7）闭锁电路8）提供遥控继电器作为系统的各种状态或参量判断和逻辑运算的电器元件，主要起到信号转换和传递作⽤，其触点容量较⼩。
所以，通常接在控制电路中⽤于反映控制信号，⽽不能像接触器那样直接接到有⼀定负荷的主回路中。
这也是继电器与接触器的根本区别。
继电器的原理两个基本原理⼀.电磁原理(磁路部分)：⼆.杠杆原理(接触部分)：⼯作原理：典型结构及特点电磁系统：线圈(引线脚)、铁⼼、轭铁、衔铁(此处在接系统中)及⽓隙；接触系统：动、静接点，端⼦脚；基础防护部分：基座，外壳；返回机构：簧⽚脚，推⽚，挂勾。
继电器的组成以磁路系统分：拍合式(SRU)、推动杆式(SJ)；以密封形式分：⾮密封继电器、密封继电器。
各国各继电器⽣产⼚商对各⾃的继电器均有不同的命名和标志⽅法。
但总体均由：①产品型号；②封装形式；③动⽚⼑数；④线圈额定电压；⑤线圈功耗；⑥触点形式，六部分组成。
标准密封型，通常透⽓孔未密封，若继电器需⾼液位清洗，请告知制造⼚透⽓孔须密封，⽅可正常使⽤。
制造⼚商不推荐使⽤全密封继电器，⽣产时需注意详细的技术要求。
继电器的工作原理和作用继电器是一种电器设备，它可以根据输入的电信号来控制一个或多个输出电路的开关状态。
它通常由电磁线圈、触点和机械部件组成，能够将小电流或低电压的信号转换为大电流或高电压的信号，从而实现对电路的控制。
1.电磁激磁部分：继电器的电磁激磁部分是由一个线圈组成的，在线圈上通过通电产生磁场。
当线圈中通电时，电流会在线圈的铜线上产生磁场，磁场的强弱与通电电流成正比。
在线圈旁边有一个铁心，当磁场作用在铁芯上时，铁芯会吸引线圈的触点。
2.机械负载部分：继电器的机械负载部分主要由触点组成，包括一个或多个开关触点和一个固定触点。
当线圈产生磁场吸引铁芯时，铁芯会带动触点的机械部分移动，使得触点之间的连接状态发生改变。
当线圈通电时，触点闭合，使得输出电路形成通路；而当线圈断电时，触点打开，使得输出电路断开。
继电器的作用主要体现在两个方面：1.电气信号的放大与隔离：继电器可以将少量的电流或电压信号放大为能够控制大功率电路的信号，从而实现信号的传输与控制。
通过继电器的放大作用，信号可以隔离与保护，防止干扰信号由低功率电路状态被高功率电路状态改变。
2.电路的控制与保护：继电器可以根据控制信号的变化，控制触点的闭合与断开，进而实现对电路的控制。
在电路中，继电器可以用于开关、保护、定时、计数等各种功能。
例如，继电器可以控制电机的启动、停止，可以运用在断电保护、温度控制、自动化装置等方面。
继电器的应用非常广泛，几乎在各个领域都有应用。
例如，在电力系统中，继电器可以用于电流、电压、频率的监测和保护，同时也常用于断路器和变压器的控制。
在工业自动化过程中，继电器可以用于控制机器的起停、逻辑控制、计时和计数等。
在家用电器中，继电器可以用于控制灯光、电磁炉、洗衣机等的开关状态。
总之，继电器通过电磁激磁和机械触点的结合，将小电流或低电压信号转化为大电流或高电压信号，实现电路的控制与保护。
其作用主要体现在放大与隔离电信号、电路的控制与保护等方面，广泛应用于各个领域。
继电器工作原理与作用继电器是一种电气控制器件，广泛应用于电力系统、自动化控制系统等领域。
其主要作用是在电路中起到开关的作用，能够通过控制一个电路的开关来控制另一个电路的通断。
本文将介绍继电器的工作原理和其在电路中的作用。
一、继电器的工作原理继电器由电磁线圈和触点组成。
当电流通过电磁线圈时，线圈内产生磁场，使得线圈上的铁芯吸引，从而闭合触点；当电流断开时，磁场消失，铁芯恢复原状，触点断开。
这种通过电磁力控制触点通断的原理是继电器工作的基础。
继电器根据触点的动作方式可分为吸合型和释放型。
吸合型继电器在有电流通过时触点闭合，断开电流后触点打开；释放型继电器则相反，在有电流通过时触点打开，断开电流后触点闭合。
二、继电器在电路中的作用1.继电器可以放大电路的功率：通过继电器的触点可以控制大功率电路的开关，起到放大功率的作用。
2.控制电路的通断：继电器通过控制触点的闭合和断开，实现电路的通断控制，从而实现自动控制。
3.保护电路和设备：在电路中加入继电器可以实现过载保护、短路保护等功能，保护电路和设备的安全运行。
4.隔离电路：继电器可以在两个电路之间起到隔离的作用，防止电路之间的相互影响。
继电器在现代电气控制系统中扮演着重要的角色，其工作原理和作用使其成为电路中不可或缺的元件之一。
通过对继电器的深入理解，能够更好地应用和设计电气控制系统，提高系统的可靠性和安全性。
结语继电器作为一种重要的电气控制器件，在电路中起着重要的作用。
本文介绍了继电器的工作原理和在电路中的作用，希望能够帮助读者更好地理解和应用继电器，提高对电路控制系统的设计和应用水平。
继电器继电器是一种根据某种输入信号接通或断开小电流电路，实现远距离自动控制和保护的自动控制电器。
其输入量可以是电流、电压等电量，也可以是温度、时间、速度、压力等非电量。
而输出则是触点的动作或者是电路参数的的变化。
继电器不直接控制电流较大的主电路，而是通过接触器或其他电器对主电路进行控制。
同接触器相比，继电器具有触点分断能力小、结构简单、体积小、重量轻、反应灵敏、动作准确、工作可靠等特点。
继电器的分类方法有多种，按输入信号的性质可分为：电压继电器、电流继电器、时间继电器、速度继电器、压力继电器等；按工作原理可分为：电磁式继电器、电动式继电器、感应式继电器、热继电器和电子式继电器等；按输出方式可分为：有触点式和无触点式。
按用途可分为：控制用与保护用继电器等。
下面介绍几种在电气控制系统中常用的继电器。
一、电磁式电压、电流、中间继电器电磁式继电器结构简单、价格低廉、使用维护方便，广泛地用在控制系统中。
电磁式继电器的结构和工作原理与接触器类似，也是由电磁机构和触点系统等组成。
主要的区别在于：继电器可对多种输入量的变化做出反应，而接触器只有在一定的电压信号下才动作；接触器是用于切换小电路的控制电路和保护电路，而接触器是用来控制大电流电路；继电器没有灭弧装置，也无主辅触点之分等。
继电器的主要特性是用它的输入——输出特性表示的。
如图5—37所示。
图5—37 电磁式继电器的继电特性通常将继电器开始动作并顺利吸合的输入量称为“动作值”，记为X i；使继电器开始释放并顺利分开的输入量称为“释放值”，记为X r；把动合触点闭合后继电器的输出量称为Y0，触点断开后的输出量记为。
将X与Y的关系画出来，就是继电器的继电特性。
在图5—37中，X w为正常工作时的输入量，它必须大于X i，以免输入量发生波动时引起继电器误动作。
从继电器的输入——输出特性图中可看出：当继电器获得一个输入信号时，不论信号幅值有多大，只要没有达到动作值X i，继电器就不动作，输出信号Y保持原状态；当输入信号X达到动作值X i时，继电器立即动作，输出信号Y状态发生了变化。
