流水施工组织案例
分析专题
一、流水施工
1.1三种施工方法的特点
某厂区管道安装工程，由甲、乙、丙三个工程量相同的施工段组成，施工内容包括3个分项工程：沟槽开挖、管道安装和土方回填，劳动力与时间安排如下表：
施工过程 作业班组（人/组） 作业时间（d）
沟槽开挖 15 5
管道安装 8 5
土方回填 10 5
三种施工方法比较
施工过
程 人数 施工进度/d
说明
5 10 15 20 25 30 35 40 45 5 10 15 5 10 15 20 25
甲 挖沟 15
1.顺序施工法：相同施工过程（分项工程）由一个施工作业班组在甲乙丙施工段上逐段顺序施工。
2.平行施工法：相同施工过程组织三个作业班组分别在甲乙丙施工段上按工艺顺序施工。
3.流水施工：相同施工过程（分项工程）由一个施工作业班组在甲乙丙施工段上逐段连续顺序施工。
安管 8
回填 10
乙 挖沟 15
安管 8
回填 10
丙 挖沟 15
安管 8
回填 10
现场作业人数 15 8 10 45 24 30 15 23 33 18 10
施工方法 顺序施工 平行施工 流水施工
1.2流水施工基本原理
1.流水节拍确定：
某供热管网安装工程，施工过程为管沟开挖、管道焊接和回填土方。其中A段沟槽开挖工程量为1852立方米（土质为2类平均深度1.5米），计划由27人组成挖沟队；管道安装工程量为1026米（D426*7钢管），计划由17人组成管道作业队。计算作业天数——流水节拍t。
解：已知：Q1=1852，R1=27；Q2=1026，R2=17，b1=b2=1 查劳动定额人工挖土（2类），每工日产量S1=5.21立方米，安装D426*7管道1/S2=2.22工日/10m。
（1）开挖沟槽：
所需工日数：P1=Q1/S1=1852/5.21=355.5（工日）

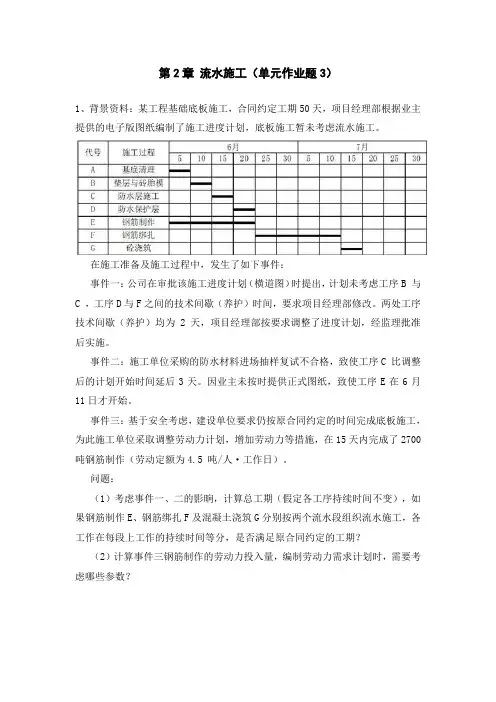

第2章 流水施工（单元作业题3）
1、背景资料：某工程基础底板施工，合同约定工期50天，项目经理部根据业主提供的电子版图纸编制了施工进度计划，底板施工暂未考虑流水施工。
在施工准备及施工过程中，发生了如下事件：
事件一：公司在审批该施工进度计划（横道图）时提出，计划未考虑工序B 与C ，工序D与F之间的技术间歇（养护）时间，要求项目经理部修改。两处工序技术间歇（养护）均为2 天，项目经理部按要求调整了进度计划，经监理批准后实施。
事件二：施工单位采购的防水材料进场抽样复试不合格，致使工序C 比调整后的计划开始时间延后3天。因业主未按时提供正式图纸，致使工序E在6月11日才开始。
事件三：基于安全考虑，建设单位要求仍按原合同约定的时间完成底板施工，为此施工单位采取调整劳动力计划，增加劳动力等措施，在15天内完成了2700吨钢筋制作（劳动定额为4.5 吨/人·工作日）。
问题：
（1）考虑事件一、二的影晌，计算总工期（假定各工序持续时间不变），如果钢筋制作E、钢筋绑扎F及混凝土浇筑G分别按两个流水段组织流水施工，各工作在每段上工作的持续时间等分，是否满足原合同约定的工期？
（2）计算事件三钢筋制作的劳动力投入量，编制劳动力需求计划时，需要考虑哪些参数？
【标准答案】
（1）考虑事件一、二的影晌（C拖后了3天，E延迟了10天），总工期为55天。如果钢筋制作E、钢筋绑扎F及混凝土浇筑G分别按两个流水段组织流水施工，每段上工作的持续时间等分，其总工期见图4为49.5天，满足原合同工期50天的要求。
（2）钢筋制作的劳动力投入量：2700÷15÷4.5=40工日 ；
编制劳动力需求计划时，需要考虑：工期、工程量、时间定额或产量定额、班次等。
2、背景资料：某大学城工程，包括结构形式与建设规模一致的四栋单体建筑，每栋建筑面积为21000m2，地下2层，地上11层，层高4.2m，钢筋混凝土-剪力墙结构，A施工单位与建设单位签订了施工总承包合同，合同约定：除主体结构外的其他分部分项工程施工，总承包单位可以自行依法分包，建设单位负责供应油漆等部分材料。同履行过程中，发生了下列事件：
1 第2章 建筑工程流水施工试题答案
一、填空
1.建筑工程施工中常用的组织方式有三种：顺序施工、平行施工和流水施工。
2.流水施工的表示方法有三种：水平图表(横道图)、垂直图表(斜线图)和网络图。
3.根据组织流水施工的工程对象范围的大小，流水施工可以划分为 分项工程流水施工 、分部工程流水施工 、单位工程流水施工 、群体工程流水施工 和 分别流水。
4.流水施工的基本参数包括 工艺参数 、时间参数 和 空间参数 。
5.工艺参数包括流水过程(数)和流水强度 。
6.时间参数包括流水节拍、流水步距、间歇时间、搭接时间、流水工期。
7.空间参数包括工作面(大小)、施工段(数)和 施工层(数)。
8.根据流水施工的节奏特征，流水施工可划分为有节奏流水施工 和 无节奏流水施工。
9.有节奏流水施工又可分为等节拍流水施工、异节拍流水施工和成倍节拍流水施工。
10.流水施工的分类是组织流水施工的基础，其分类方法是按不同的流水特征来划分。
11.分部工程流水施工是组织流水施工的基本方法。
12.分别流水法是组织单位工程或群体工程流水施工的重要方法。
13.分项工程流水是组织流水施工的基本单元。
14.根据工艺性质不同，可以把施工过程分为制备类、运输类 和砌筑安装类三类施工过程。
15.砌筑安装类施工过程按其在工程项目生产中的作用划分，有主导施工过程和穿插施工过程两类。
16.砌筑安装类施工过程按其工艺性质划分，有连续施工过程和间断施工过程。
17.砌筑安装类施工过程按其施工复杂程度划分，有简单施工过程和复杂施工过程。
18.流水强度分为机械施工流水强度和手工作业流水强度 。
19.为了避免施工队转移时浪费工时，流水节拍在数值上最好为半个班的整数倍。
20.异节奏流水施工又可分为成倍节拍流水施工和不等节拍流水施工。
21.有层间关系的工程中组织流水施工时，施工段数（m）和施工过程数（n）的正确关系是m≥n。

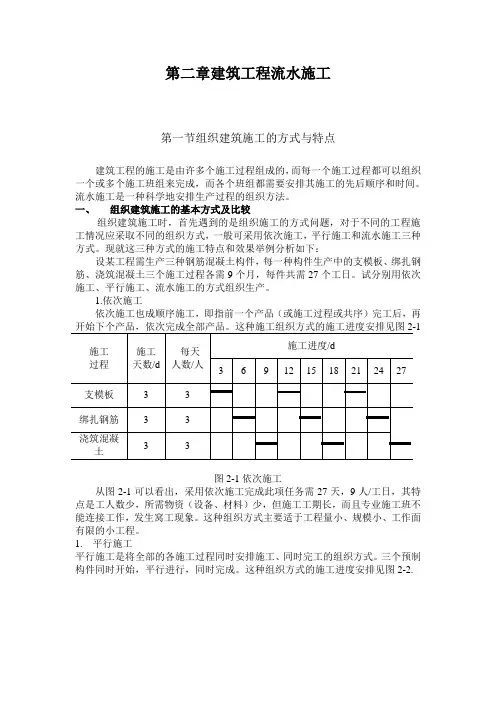

第二章建筑工程流水施工
第一节组织建筑施工的方式与特点
建筑工程的施工是由许多个施工过程组成的，而每一个施工过程都可以组织一个或多个施工班组来完成，而各个班组都需要安排其施工的先后顺序和时间。流水施工是一种科学地安排生产过程的组织方法。
一、 组织建筑施工的基本方式及比较
组织建筑施工时，首先遇到的是组织施工的方式问题，对于不同的工程施工情况应采取不同的组织方式，一般可采用依次施工，平行施工和流水施工三种方式。现就这三种方式的施工特点和效果举例分析如下：
设某工程需生产三种钢筋混凝土构件，每一种构件生产中的支模板、绑扎钢筋、浇筑混凝土三个施工过程各需9个月，每件共需27个工日。试分别用依次施工、平行施工、流水施工的方式组织生产。
1.依次施工
依次施工也成顺序施工，即指前一个产品（或施工过程或共序）完工后，再开始下个产品，依次完成全部产品。这种施工组织方式的施工进度安排见图2-1
施工
过程 施工
天数/d 每天
人数/人 施工进度/d
3 6 9 12 15 18 21 24 27
支模板 3 3
绑扎钢筋 3 3
浇筑混凝土 3 3
图2-1依次施工
从图2-1可以看出，采用依次施工完成此项任务需27天，9人/工日，其特点是工人数少，所需物资（设备、材料）少，但施工工期长，而且专业施工班不能连接工作，发生窝工现象。这种组织方式主要适于工程量小、规模小、工作面有限的小工程。
1. 平行施工
平行施工是将全部的各施工过程同时安排施工、同时完工的组织方式。三个预制构件同时开始，平行进行，同时完成。这种组织方式的施工进度安排见图2-2.
施工
过程
施工
天数/d 每天
人数/人 施工进度/d
3 6 9
支模板
3 9
绑扎钢筋
3 9
浇混凝土
3 9
图2-2平行施工
从图2-2可以看出，采用平行施工完成此项任务需9天、27日/工日，其特点是工期短，工作面能充分利用，施工段上没有闲置，但工人人数多，多需物资多，造成物资供应紧张，且临时设施大量增加，大大增加了施工费用。这种组织方式主要适用于规模大、工期紧，有充分的工作面且不计较工程代价的工程。
