下载文档原格式

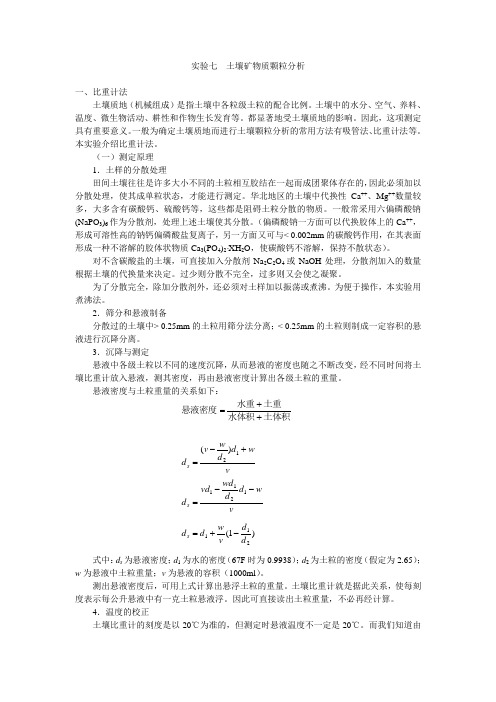

实验七 土壤矿物质颗粒分析一、比重计法 土壤质地（机械组成）是指土壤中各粒级土粒的配合比例。
土壤中的水分、空气、养料、温度、微生物活动、耕性和作物生长发育等。
都显著地受土壤质地的影响。
因此，这项测定具有重要意义。
一般为确定土壤质地而进行土壤颗粒分析的常用方法有吸管法、比重计法等。
本实验介绍比重计法。
（一）测定原理 1．土样的分散处理 田间土壤往往是许多大小不同的土粒相互胶结在一起而成团聚体存在的，因此必须加以分散处理，使其成单粒状态，才能进行测定。
华北地区的土壤中代换性Ca ++、Mg ++数量较多，大多含有碳酸钙、硫酸钙等，这些都是阻碍土粒分散的物质。
一般常采用六偏磷酸钠(NaPO 3)6作为分散剂，处理上述土壤使其分散。
（偏磷酸钠一方面可以代换胶体上的Ca ++，形成可溶性高的钠钙偏磷酸盐复离子，另一方面又可与< 0.002mm 的碳酸钙作用，在其表面形成一种不溶解的胶体状物质Ca 3(PO 4)2⋅XH 2O ，使碳酸钙不溶解，保持不散状态）。
对不含碳酸盐的土壤，可直接加入分散剂Na 2C 2O 4或NaOH 处理，分散剂加入的数量根据土壤的代换量来决定。
过少则分散不完全，过多则又会使之凝聚。
为了分散完全，除加分散剂外，还必须对土样加以振荡或煮沸。
为便于操作，本实验用煮沸法。
2．筛分和悬液制备 分散过的土壤中> 0.25mm 的土粒用筛分法分离；< 0.25mm 的土粒则制成一定容积的悬液进行沉降分离。
3．沉降与测定 悬液中各级土粒以不同的速度沉降，从而悬液的密度也随之不断改变，经不同时间将土壤比重计放入悬液，测其密度，再由悬液密度计算出各级土粒的重量。
悬液密度与土粒重量的关系如下：土体积水体积土重水重悬液密度++=v w d d wv d s +-=12)( vwd d wdvd d s --=1211)1(211d d v wd d s -+= 式中：d s 为悬液密度；d 1为水的密度（67F 时为0.9938）；d 2为土粒的密度（假定为2.65）；w 为悬液中土粒重量；v 为悬液的容积（1000ml ）。
土壤颗粒分析实验报告
实验目的：
通过对土壤颗粒进行分析，了解土壤中不同颗粒的含量及分布情况，为进一步研究土壤特性及植物生长提供参考数据。
实验材料：
1. 不同类型的土壤样品
2. 试管、试剂瓶等实验仪器
3. 显微镜、显微镜片等观察设备
实验步骤：
1. 取土壤样品，在光学显微镜下观察土壤样品的颗粒形态，记录镜
下观察得到的颗粒数据。
2. 将土壤样品置于试管中，加入适量蒸馏水，轻轻摇动试管，使土
壤颗粒悬浮在水中。
3. 将悬浮的土壤颗粒置于左右一位显微镜中，通过显微镜观察颗粒
的大小、形状、颜色等特征。
4. 利用显微镜片对土壤颗粒进行测量，记录每种颗粒的直径大小。
5. 将记录的数据进行整理分析，得出不同类型土壤样品中各种颗粒
的含量及分布情况。
实验结果：
经过实验测量和数据分析，得出以下结果：
1. 土壤A样品中，细粒颗粒所占比例为50%，粗粒颗粒为40%，粗砂颗粒为10%。
2. 土壤B样品中，细粒颗粒所占比例为60%，粗粒颗粒为30%，粗砂颗粒为10%。
3. 土壤C样品中，细粒颗粒所占比例为40%，粗粒颗粒为50%，粗砂颗粒为10%。
4. 通过对比不同土壤样品的颗粒组成，可以发现它们在颗粒大小和比例上存在一定的差异，这也决定了其适用性和生态环境。
实验总结：
该土壤颗粒分析实验为我们提供了关于土壤特性的重要数据，对深入研究土壤特性及植物生长有一定的指导意义。
在今后的研究中，可以进一步探究不同颗粒对土壤养分吸收和保水性能的影响，为农业生产和生态环保提供更科学的依据。
土颗粒分析筛分法是通过将土壤样品通过一组标准尺寸的筛网进行过筛，来确定土壤中不同粒径的颗粒含量。
根据筛孔的尺寸大小，将土壤样品分为不同的粒径级别，从而了解土壤的颗粒组成情况。
筛分法通过将样品置于筛网上方，以手动或机械的方式进行筛分，可以对土壤样品进行初筛、粗筛和精筛等不同阶段的筛分操作。
筛分法的具体步骤如下：1.准备土壤样品：从野外或实验中采集土壤样品，并将其进行干燥和打碎，使其变成均匀的颗粒状态。
2. 筛孔的选择：根据所需测试的粒径级别，选择相应尺寸的筛网。
常见的筛孔尺寸有2mm、1mm、0.5mm等。
3.初始筛分操作：将土壤样品倒入最大筛网上，用手或机械将土壤样品筛下，通过最大筛网的颗粒被收集。
4.粗筛操作：将初始筛下的土壤颗粒放置在较小的筛网上，进行粗筛操作。
将通过筛网的颗粒收集。
5.精筛操作：再次将粗筛下的土壤颗粒放置在更小的筛网上，进行精筛操作。
将通过筛网的颗粒收集。
6.颗粒称量和计算含量：将收集到的土壤颗粒进行称量，并记录各个颗粒级别的质量。
通过质量比例计算出各个颗粒级别的含量。
除了上述步骤外，筛分法中还需要使用一些专用的设备，包括筛网、筛子、振动筛、天平等。
这些设备可以帮助我们进行筛分操作，并准确测量颗粒的质量。
土颗粒分析的应用十分广泛。
例如，在农业领域中，土颗粒分析可以帮助我们了解土壤中的砂、粉砂、粉砂等颗粒含量，从而判断土壤的质地。
在土壤改良中，土颗粒分析可以帮助我们选择合适的改良材料，进而改善土壤的结构。
此外，在土壤污染调查中，土颗粒分析可以用于测定土壤中污染物的扩散情况，为环境保护和治理提供参考依据。
综上所述，土颗粒分析的筛分法是一种简单而有效的土壤理化性质测试方法。
筛分法通过将土壤样品通过一组标准尺寸的筛网进行过筛，可以确定土壤中不同颗粒大小的含量，广泛应用于农业、土壤改良和环境调查等领域。
公路工程土的颗粒大小分析报告报告目的：本报告旨在对公路工程土进行颗粒大小分析，通过分析土的颗粒大小，了解土的物理特性，为公路工程的设计和建设提供科学依据。
报告摘要：本次颗粒大小分析主要采用筛分法和沉降法两种常用方法对公路工程土进行了测定。
经过分析和计算，得出了土的颗粒分布情况。
结果显示，该土的颗粒主要集中在中等颗粒范围，并呈现出较好的均匀性。
此外，通过对不同粒径的颗粒进行观察和分析，发现其中以细颗粒为主，其含有黏土成分较多，具有较好的粘聚性。
1.引言2.实验方法采用筛分法和沉降法两种常用方法对土样进行颗粒大小分析。
筛分法利用不同孔径的筛网进行颗粒筛选，沉降法则利用数据处理软件对沉降速度进行分析。
3.分析结果经过筛分法和沉降法的分析，得出了土样的颗粒分布情况图。
结果显示，颗粒分布主要集中在0.075 mm到2.0 mm的颗粒范围内。
颗粒大小呈现较好的均匀性，没有明显的偏态现象。
4.分析讨论通过对不同粒径的颗粒进行观察和分析，发现土样中的颗粒主要以细颗粒为主。
细颗粒在0.075 mm以下的范围内，其含有黏土成分较多，具有较好的粘聚性。
此外，粗颗粒的含量较多，可能会影响土的稳定性。
5.结论本次颗粒大小分析结果显示，该土样的颗粒主要集中在中等颗粒范围内，并呈现出较好的均匀性。
细颗粒中含有较多的黏土成分，具有较好的粘聚性。
此外，粗颗粒的含量较多，可能会对土的稳定性产生一定影响。
因此，在公路工程设计和建设过程中，需要充分考虑土的颗粒大小分布情况，以确保公路工程的稳定性和耐久性。
土壤颗粒分析（吸管法）1.仪器（1）移液枪（2）搅拌棒，下端装上带孔铜片或厚胶板。
（3）沉降筒，即1000mL量筒。
（4）土壤筛（孔径分别为1，0.5mm）洗筛（直径6cm，孔径为0.5、0.25mm）。
（5）三角瓶（500mL），漏斗（直径7cm）。
（6）天平（0.0001）。
（7）烘箱，真空干燥器，漏斗架2.试剂（1）氢氧化钠溶液（酸性土壤）：0.5mol/L，20g氢氧化钠，加水溶解后稀释至1000mL。
（2）六偏磷酸钠溶液（石灰性土壤）：0.5mol/L，51g六偏磷酸钠溶于水，加水稀释至1000mL。
（3）草酸钠溶液（中性）：0.5mol/L，33.5g草酸钠溶于水，加水稀释至1000mL。
（4）异戊醇3.操作步骤（1）样品处理称取通过2mm筛孔的10g（精确至0.001g）风干土样1份，测定吸湿水，另称3份，其中一份测定洗失量（指需要去除有机质或碳酸盐的样品），另外两份作制备颗粒分析悬液用。
去除有机质：对于含大量有机质又需去除的样品，则用过氧化氢去除有机质。
其方法是：将上述三份样品，分别移入250mL高型烧杯中，加蒸馏水约20mL，使样品湿润，然后加6%的过氧化氢，其用量（20~50mL）视有机质多少而定，并经常用玻璃棒搅拌，使有机质和过氧化氢接触，以利氧化。
当过氧化氢强烈氧化有机质时，发生大量气泡，会使样品溢出容器，需滴加异戊醇消泡，避免样品损失。
当剧烈反应结束后，若土色变淡即表示有机物已基本上完全分解，若发现未完全分解，可追加H2O2。
剧烈反应后，在水浴锅上加热2小时去除多余的H2O2。
去除有机质完毕后，其中一份样品洗入已知重量的烧杯中，放在电热板上蒸干后再放入烘箱，在105～110℃下烘干6小时，取出置于干燥器内冷却、称重，计算洗失量。
（2）制备悬液将上述处理后的另两份样品，分别洗入500mL三角瓶中，（根据土壤pH值）加入10mL0.5N 氢氧化钠，并加蒸馏水至250mL，充分摇匀，盖上小漏斗，于电热板上煮沸。
第1篇一、引言土颗粒级配是土壤学中的一个重要概念，它反映了土壤中不同粒径颗粒的分布情况。
了解土壤颗粒级配对于土壤工程、农业种植、水土保持等领域具有重要意义。
本报告通过对某地区土壤颗粒级配数据的分析，旨在揭示该地区土壤的颗粒组成特点，为相关领域提供科学依据。
二、研究方法1. 样品采集：在某地区采集土壤样品，共采集10个样品，每个样品的采集地点具有代表性。
2. 样品处理：将采集的土壤样品进行风干、过筛等预处理，以去除杂质。
3. 颗粒分析：采用筛析法对土壤样品进行颗粒分析，具体步骤如下：- 将处理后的土壤样品过筛，筛孔尺寸分别为2mm、1mm、0.5mm、0.25mm、0.075mm、0.02mm、0.01mm。
- 称量每个筛孔的土壤样品重量，计算其占总样品重量的百分比。
4. 数据分析：利用统计软件对颗粒级配数据进行处理和分析，包括计算颗粒级配曲线、绘制直方图、分析土壤类型等。
三、数据分析结果1. 颗粒级配曲线：根据筛析法得到的土壤样品颗粒重量百分比，绘制颗粒级配曲线。
结果显示，该地区土壤颗粒级配曲线呈现出典型的非均匀分布，细颗粒（粒径小于0.075mm）含量较高，而粗颗粒（粒径大于2mm）含量较低。
2. 直方图：将颗粒级配数据绘制成直方图，可以看出土壤颗粒主要集中在0.02mm至0.075mm之间，说明该地区土壤属于粉质土壤。
3. 土壤类型分析：根据颗粒级配曲线和直方图，结合相关土壤学知识，可以判断该地区土壤类型为壤土。
四、结果讨论1. 颗粒级配特点：该地区土壤颗粒级配呈现出非均匀分布，细颗粒含量较高，这与该地区气候、地形、植被等因素有关。
2. 土壤类型：根据颗粒级配分析结果，该地区土壤类型为壤土，壤土具有较好的保水保肥能力，适合种植多种农作物。
3. 土壤改良：针对该地区土壤颗粒级配特点，可以考虑以下改良措施：- 增施有机肥料，提高土壤有机质含量，改善土壤结构。
- 合理轮作，增加土壤有机质分解，改善土壤颗粒组成。
土壤颗粒分析一、 目的和意义确定土壤质地。
因土制宜，利用改良。
二、 方法原理Stocks 定律：球体在介质中沉降,其沉降速度与球体半径的平方成正比,而与介质的粘滞系数成反比。
ηdw ds gr v -=292 St =V用比重计测定一定温度，一定距离的土粒的含量，根据上式可求得到达此距离的土粒的最大粒径，根据比重计读数计算出小于某一粒径土粒的相对含量。
三、 操作过程（比重计速法）：1． 称风干土50克(至0.01克)，放在500毫升三角瓶中。
2． 加入0.5 M (NaPO 3)6 60毫升，再加软水200毫升，加塞强烈振荡10分钟。
3． 将分散液全部洗入沉降筒中，加软水定容至1000毫升。
量取沉降筒中悬液温度，查表找出＜0.05mm 和＜0.005mm 土壤颗粒在当时温度下沉降到比重计测定点所需要的时间（规定读数时间）。
4． 用搅拌器上下搅动1分钟（每分钟上下各30次）。
5． 最后一次搅动结束搅拌器提离水面时开始记时。
6． 各颗粒沉降到规定读数时间前20秒左右，分次将比重计缓慢平稳放入悬液，在规定读数时间分次读数。
7． 分散计校正做空白试验。
比重计温度校正查表。
四、 结果与计算1. 各粒径颗粒计算砂 粒%= W BW —×100% 粉砂粒%= B CW —×100% 粘粒% = CW ×100%W ：风干土重；B ：<0.05级校正读数；C ：<0.005级校正读数。
校正读数＝每次读数一（分散剂校正值＋比重计温度校正值）2． 通过美国制土壤质地分类三角表查出土壤质地类型。
五、 注意事项比重计操作要小心，防止损坏。
土壤请勿倒入下水道！。
土的颗粒分析试验
一、试验目的：
1.确定土壤中不同粒径组成和含量，从而了解土壤的矿物组成和力学
性质。
2.了解土壤颗粒组成对土壤的水力性质、保水能力和透水性等方面的
影响。
二、试验原理：
三、试验步骤：
1.取得一定数量的土壤样品，并将其空气干燥或用低温烘干去除水分。
2. 将土壤样品通过筛网进行分级筛分，通常使用7个不同粒径的筛网，如2mm、1mm、0.5mm、0.25mm、0.125mm、0.063mm和0.05mm等。
3.对每一个筛孔内的颗粒进行称重，并计算出通过每个筛孔的颗粒的
质量。
4.计算颗粒的百分比通过量和累计通过量，并绘制颗粒质量百分比和
粒径的曲线图。
5.计算土壤的粒径分散系数以及相关的颗粒粒径参数。
四、结果分析：
通过颗粒分析试验所得到的结果，可以反映土壤样品中不同粒径组分
的含量和质量分布。
通过分析结果，我们可以得到以下方面的信息：
1.颗粒大小分布曲线可以反映土壤的粒径分布特点，比如有无明显的富集粒径，颗粒尺寸的分散情况等。
2.根据颗粒质量百分比曲线，可以计算土壤的粒径分散系数，从而了解土壤的颗粒组成均匀性。
3.通过颗粒分析试验所得到的结果，结合其他试验数据，可以分析土壤的力学性质、孔隙结构特征以及水力性质等。
总之，土的颗粒分析试验是土壤力学和土壤工程研究中不可或缺的基础试验之一、通过颗粒分析试验可以获得土壤颗粒组成和颗粒大小分布等重要信息，对于研究土壤性质和工程行为具有重要意义。
土的颗粒分析实验报告1. 引言本实验旨在通过分析土壤样本中的颗粒组成，了解土壤的物理性质，并对土壤进行分类和评价。
通过实验，我们希望能够了解土壤中颗粒的分布情况、颗粒大小的分布特征以及土壤的质地类型等。
2. 实验方法2.1 实验材料•土壤样本•水•酒精2.2 实验步骤1.将土壤样本放入容器中。
2.加入适量的水，并充分搅拌。
3.等待一段时间，让颗粒沉淀。
4.将上层液体倒掉，留下颗粒物质。
5.将颗粒物质转移到称量瓶中，并记录质量。
6.使用酒精清洗颗粒，去除有机物质。
7.再次称量颗粒物质的质量。
2.3 实验数据记录试验编号土壤质量（g）干燥后质量（g）1 10.5 8.22 9.8 7.93 11.2 8.73. 实验结果与分析根据实验数据，我们可以计算出每个土壤样本中颗粒的质量百分比。
以试验编号为1的样本为例，计算公式如下：颗粒质量百分比=干燥后质量−土壤质量土壤质量×100%计算结果如下：试验编号颗粒质量百分比1 22.86%2 19.39%3 21.43%通过统计分析所有样本的颗粒质量百分比，我们可以得到颗粒质量的分布情况。
进一步分析颗粒的大小分布特征可以帮助我们了解土壤的质地类型。
4. 结论根据实验结果，我们得出以下结论：1.土壤样本中的颗粒质量百分比在20%左右，说明土壤中含有较多的颗粒物质。
2.不同土壤样本之间的颗粒质量百分比存在一定的差异，表明土壤的物理性质有所不同。
3.进一步的分析可以得出土壤的质地类型，有助于评价其适用性和潜在用途。
5. 参考文献•[1] 王明. 土壤颗粒分析方法研究. 土壤学报, 2010.•[2] 张涛, 李平. 土壤颗粒组成与质地分析. 土壤, 2008.注意：以上内容仅为示例，实际实验报告应根据实验方法和数据结果进行撰写。
浙江大学实验报告
课程名称： 土壤学实验 实验类型： 基础型 实验项目名称： 土壤机械分析（比重计法） 学生姓名： 黄玲燕 专业： 农业资源与环境 学号： 3100100319 同组学生姓名： 余颖 指导老师： 谢晓梅 实验地点： 农生环B 座225, 实验日期： 2012 年 3 月28 日
一、实验目的和要求
1.了解土壤颗粒组成状况在农业生产上的重要意义；
2.掌握土壤颗粒分析方法，从测得的数据来确定土壤质地，为分析土壤的其它理化性质提供参考数据；
二、实验内容和原理
土壤固相是由大小不等、形状迥异的固体颗粒组成。
根据土壤颗粒的大小和性质，人为地分为若干等级，叫土壤粒级（机械粒级）。
根据土壤机械分析，分别计算各粒级地相对含量，即为机械组成，并可由此确定土壤质地。
质地分类制主要有国际制、美国农业制、卡钦斯基制等分类方式。
本实验根据国际制标准来进行质地分类。
土壤团聚体需分散为大小不同的土粒，粒径>0.25mm 的可用一定孔径的筛子分，<0.25mm 必须把土粒充分分散，采用静水沉降法，让其在一定容积的水溶液中自由沉降，加以测定分级。
本实验采用操作简便的比重计法，根据斯托克斯定律，球体微粒在悬液中自由沉降，直径越大的下降速度越快。
把不同直径的土壤颗粒看作是球体，在不同时间内，利用特种土壤比重计测定土壤悬液的比重。
比重计的读数是它所处有效深度悬液每升中的土壤颗粒含量，即每升悬液所含土粒的质量。
再根据斯托克斯定律求出这部分土粒的半径。
三、主要仪器设备
仪器：特种土壤比重计，电子天平，分析天平，0.25mm 筛，漏斗，研钵，橡头玻棒，温度计，带孔搅拌棒，1000mL 沉降筒，500mL 烧杯，洗瓶等； 试剂：溶液（0.25moL/L)
四、操作方法与实验步骤
1.称取通过1mm 筛的风干土样10g 于铝盒1内，在烘箱中105°C 烘干至恒重，冷却称重，
422O C Na
计算烘干土重和含水量。
2.另取50g 于研钵中，加30mL 分散剂(总共40mL ），调成糊状，静置半小时，使分散剂充分作用。
3.用橡头玻棒研磨，使之分散完全（研磨时间：粘质土壤不少于20min ，壤质土壤及砂质土壤不少于15min ）。
4.加入剩余分散剂，搅匀，并转入500mL 烧杯，加水再搅匀。
5.将悬液过0.25mm 筛，多次洗涤研钵、筛、玻棒，并合并于沉降筒中。
加水至 刻度。
6.将留在筛子上的>0.25mm 的砂粒全部移入铝盒2，烘干后将粗砂砾（0.25mm~0.1mm ）称重，计算其质量百分数用。
7.带孔搅拌棒上下搅拌1min （约30次，搅拌中不得脱离面），待到达搅拌次数脱离液面瞬间开始计时，第一次5min ，在读数前15s ，将比重计轻放入沉降筒，稳定后读数，并且读取室内温度。
温度计放在公用的量筒中。
8.第二天早上，用带孔搅拌棒上下搅拌1min （约30次），待到达搅拌次数脱离液面瞬间开始计时，待5小时后，用比重计测量，读取数据，并且读取室内温度。
9.国际制：5min （<0.02mm ），5h （<0.002mm ）
五、实验数据记录和处理
公式：
100
*-%25.0.3100
*25.0%mm 1~mm 25.0.2100
*-%.1）
烘干土重（分散剂校正值
温度校正值比重计刻度弯面校正值比重计读数）（各级颗粒的质量百分数小于）
烘干土重（）
筛过滤得烘干后土重（）粗砂粒的质量百分数（）
烘干土重（）
烘干土重（）风干土重（）土壤含水率（g mm g g mm g g g ++=
==
（本实验考虑温度计校正和分散剂校正。
温度计校正：比重计读数以20°C 为准，悬液温度每升高1°C ，比重计读数增加0.3°C ，悬液温度每低1°C ，比重计读数减去0.3°C ；分散剂校正=加入分散剂体积（mL ）*分散剂浓度（mol/L ）*分散剂摩尔质量*10^(-3)） 数据记录及计算： 粒径/mm 铝盒编号
盒重
/g 风干土重/g 烘干 M 盒+土 /g M 干=M 盒+土—M 盒 /g
<1 1 14.2582 9.999 23.9846 9.7264
0.25~1
2
14.1106
/
15.5147
1.4041
粒径/mm 时间长度比重g/L 温度/℃温度校正值分散剂校正值
g/L
<0.02 5min 36.1 19.5﹣0.15 1.34
<0.002 5h 21.0 19.3 ﹣0.21 1.34
计算：
由于风干土重=9.999g，烘干土重=9.7264g，土壤含水率=2.8%
由土壤含水量为2.8%，50g风干土样烘干土重可认为50*（1-2.8%）=48.6g
质量分数：0.25~1mm(%)=1.4041/48.6=2.9%
<0.02(%)=(36.1-0.15-1.34)/48.6=71.2%
<0.002(%)=(21.0-0.21-1.34)/48.6=40.0%
六、实验结果与分析
由数据处理得：土壤含水率=2.8%
粒径mm 含量
0.25~1 0.02~1（砂粒） 2.9% 28.8%
0.02~0.25 (100%-2.9%)-71.2%=25.9%
0.002~0.02（粉粒）71.2%-40.0%=31.2%
<0.002（黏粒）40.0%
在国际制中，样品以黏粒含量（<0.002mm）为主
要标准，>25%为黏土组。
再根据左图国际制土壤质地
分类三角图：得该样品土壤为壤黏土。
七、讨论、心得
一、误差分析：
1.转移溶液过程中，部分土壤颗粒的损失。
2.读数误差，包括称量读数误差、比重计读数误差、温度计读数误差。
3.上下带动带孔搅拌棒速率、高度会稍有不同，影响颗粒沉降速度，最后影响比重计读数。
4.周围环境对沉降速度的影响。
二、比重计的使用
在测定的过程中，颗粒一直在沉降，比重计的放入过程会对沉降产生影响，从而造成误差，因此为了尽可能减小误差，要在各颗粒沉降到规定读数时间前15秒左右，稳捏比重计上部玻杆轻轻放入悬液中部，直到基本稳定地悬浮在悬液中为止。
读数要快速，且同时读取室内温度。
三、土壤质地与肥力关系
查阅资料可知，桑园土壤，按其机械组成可分为三大组，即砂土、粘土、壤土。
1.砂土：砂粒多粘粒少，其中砂粒占85％以上，粘粒和粉砂粒占15％左右，土质疏松、耕作阻力小，但由于土壤中大孔隙多，虽然通气透水性良好，但保水保肥力低，易受旱害。
因此，在砂土地上栽桑，应多施有机肥料，种植绿肥，增加土壤有机质，同时施肥应当少量多次，避免流失，如果砂性重的土壤上栽桑，还应加“客土”。
2.偏砂性的壤土：适于桑树培苗，由于日间土温上升快，小苗发得快，但应注意施肥和灌溉。
3.粘土：粘粒多，砂粒少，粘粒约占45一65％，这种土壤粘性大，膨胀力强，天旱时易板结，耕作阻力大，雨天湿度大时膨胀难耕，往往造成整地不平，出苗困难，这种土壤小孔隙多，保肥力虽好，但土质紧密，通气性、透水性差，因此，好气微生物活动弱，有机质分解慢，这种土壤不宜做苗圃，建立桑园也要加强培育管理，增加有机质，使土壤逐渐形成团粒结构，耕作直于土壤不干不湿适时进行，否则土块不易破碎。
4.壤土：砂粒和粘粒的比例比较适中，所以兼有砂土、粘土的优点，土壤中大小孔隙比例比较适当，既通气透水，又能保水保肥，养份含量较多，肥效快，这种土壤栽桑、培苗理想。
浙江省有些地区的蚕农认为，壤土偏粘性的土质建立桑园较好，这种土壤保肥力更强，特别是桑树生长后期，养分不会脱节，可延长桑树树龄，使桑树后期生长仍然良好。
据此对土壤的改良促使桑树生长良好，是十分重要的。
根据我们的结果分析，学校桑树养植基地的土壤为壤黏土，壤土偏粘性，兼有砂土和粘土的优点，是较为理想的农业土壤。
这种土壤保肥能力强，在桑树生长后期，养分不会脱节，可延长桑树树龄，使其后期生长仍然良好。
四、其他
在测定之前用带孔搅拌棒搅拌悬液时动作要平稳，速度要均匀，向下要触击沉降筒底部，使全部土粒悬浮；向上时带孔金属片不能露出液面，一般到液面下3～5cm ，否则会使空气压入悬液，产生涡流影响土粒开始时的沉降规律。
一旦压入空气，需重新测量。
装
订
线。
