土工试验,颗粒分析自动计算表格
- 格式:xls
- 大小:58.01 KB
- 文档页数:1
土工试验、水质分析原始记录表式编制审核批准江苏常州地质工程勘察院检测中心土工试验记录表式目录CKCS-JL-TG-01-2015开样记录、密度试验记录(环刀法)□1.《土工试验方法标准》GB/T50123-1999 □2.《土工试验规程》SL237-1999 □3.《公路土工试验规程》JTG E40-2007 □4.《铁路工程土工试验规程》TB 10102-2010注:1、使用仪器设备:电子天平;2、检定/校准合格,检查正常方参与试验。
记录: 检查:CKCS-JL-TG-02-2013含水率试验记录(烘干法)□1.《土工试验方法标准》GB/T50123-1999 □2.《土工试验规程》SL237-1999□3.《公路土工试验规程》JTG E40-2007 □4.《铁路工程土工试验规程》TB 10102-2010 工程名称: 工程编号:环境温度: ℃湿度: % 试验日期:注:1、使用仪器设备:烘箱、电子天平;2、检定/校准合格,检查正常方参与试验。
试验: 检查:CKCS-JL-TG-03-2013液、塑限联合测定记录□1.《土工试验方法标准》GB/T50123-1999 □2.《土工试验规程》SL237-1999□3.《公路土工试验规程》JTG E40-2007 □4.《铁路工程土工试验规程》TB 10102-2010 工程名称: 工程编号:注:1、使用仪器设备:电子天平、烘箱、液塑限联合测定仪;2、检定/校准合格,检查正常方参与试验。
试验: 检查:CKCS-JL-TG-04-2013固结试验记录(快速法)□1.《土工试验方法标准》GB/T50123-1999 □2.《土工试验规程》SL237-1999 □3.《公路土工试验规程》JTG E40-2007 □4.《铁路工程土工试验规程》TB 10102-2010注:仪器编号指固结仪各联的实验室编号,仪器状态栏正常打√,不正常打×。
试验: 检查:CKCS-JL-TG-04-2013固结试验记录□1.《土工试验方法标准》GB/T50123-1999 □2.《土工试验规程》SL237-1999 □3.《公路土工试验规程》JTG E40-2007 □4.《铁路工程土工试验规程》TB 10102-2010注:仪器编号指固结仪各联的实验室编号,仪器状态正常方参与试验。
土 工 试 验 表 格 23个1.比重试验记录表(比重瓶法) 2.比重试验记录表(虹吸筒法) 3.固结试验记录表4.固结试验成果计算表 5.击实试验记录表6.坝体填筑土料密度测试记录计算表 7.颗粒大小分析试验记录表(筛析法) 8.击实试验报告9.难溶盐碳酸钙(CaCO 3)测定记录表 10.有机质试验记录表11.酸碱度(PH )测定记录表12.中溶盐石膏(CaSO 4·2H 2O )测定记录表 13.固结试验记录表14.颗粒分析试验记录表(密度计法) 15.无侧限抗压强度试验记录表 16.粗颗粒土击实试验记录表 17.黄土湿陷试验记录表 18.黄土湿陷试验记录表 19.压缩试验计算表 20.硫酸根(SO 2- 4)测定记录表 21.硫酸根(SO 2- 4)测定记录表 22.土物理指标试验报告 23.土物理指标试验报告中水十五局南水北调项目工程七标试验室比重试验记录表(比重瓶法)共页第页工程名称试验者试样编号计算者试验日期校核者仪器设备名称型号试验依据62中水十五局南水北调项目工程七标试验室比重试验记录表(虹吸筒法)工程名称试验者试样编号计算者试验日期校核者63中水十五局南水北调项目工程七标试验室固结试验记录表工程名称试验者试样编号计算者试验日期校核者72中水十五局南水北调项目工程七标试验室固结试验成果计算表工程名称试验者试样编号计算者试验日期校核者73中水十五局南水北调项目工程七标试验室击实试验记录表共页第页工程名称土样编号试验日期试验者中水十五局南水北调项目工程七标试验室坝体填筑土料密度测试记录计算表工程名称:测试依据:工程名称:测试依据:中水十五局南水北调项目工程七标试验室颗粒大小分析试验记录表(筛析法)共页第页工程名称试验者试样编号计算者试验日期校核者仪器设备名称型号试验依据击实试验报告报告编号:T2004—004 报告日期:2004年05 月28 日共 1 页第 1 页批准:审核:检验:年月日年月日年月日难溶盐碳酸钙(CaCO3)测定记录表工程名称共页第页试验依据方法缄吸收容量法试验者试验日期计算者仪器名称型号校核者有机质试验记录表工程名称共页第页试验依据方法重铬酸钾容量法试验者试验日期计算者仪器名称型号校核者中水十五局南水北调项目工程七标试验室酸碱度(PH)测定记录表工程名称共页第页试验依据方法试验者试验日期计算者仪器名称型号校核者中溶盐石膏(CaSO4·2H2O)测定记录表工程名称共页第页试验依据方法试验者试验日期计算者仪器名称型号校核者固结试验记录表共页第页工程名称试验者试样编号计算者试验日期校核者仪器设备名称型号试验依据颗粒分析试验记录表(密度计法)工程名称试验者试样编号计算者试验日期校核者中水十五局南水北调项目工程七标试验室无侧限抗压强度试验记录表共页第页工程名称试验者试样编号计算者试验日期校核者仪器名称型号试验依据粗颗粒土击实试验记录表工程名称共页第页试样编号试验日期检验依据试验者计算者校核者仪器设备名称型号黄土湿陷试验记录表(单线法)工程名称试验者试样编号计算者试验日期校核者仪器设备名称型号试验依据黄土湿陷试验记录表(双线法)工程编号试验者试样编号计算者试验日期校核者压缩试验计算表工程名称共页第页试样编号试样状态仪器编号计算日期年月日中水十五局南水北调项目工程七标试验室)测定记录表硫酸根(SO2-4工程名称共页第页试验依据方法比浊法试验者试验日期计算者仪器名称型号校核者硫酸根(SO2- 4)测定记录表工程名称共页第页试验依据方法EDTA法试验者试验日期计算者仪器名称型号校核者中水十五局南水北调项目工程七标试验室土物理指标试验报告报告编号:T2004-001 报告日期:2004年02月06日共3页第1页批准:审核:检验:中水十五局南水北调项目工程七标试验室土物理指标试验报告报告编号:报告日期:年月日共页第页批准:审核:检验:年月日年月日年月日。

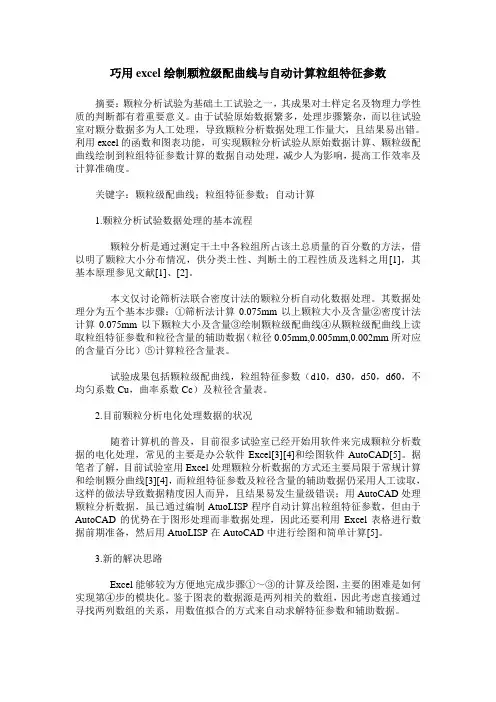

巧用excel绘制颗粒级配曲线与自动计算粒组特征参数摘要:颗粒分析试验为基础土工试验之一,其成果对土样定名及物理力学性质的判断都有着重要意义。
由于试验原始数据繁多,处理步骤繁杂,而以往试验室对颗分数据多为人工处理,导致颗粒分析数据处理工作量大,且结果易出错。
利用excel的函数和图表功能,可实现颗粒分析试验从原始数据计算、颗粒级配曲线绘制到粒组特征参数计算的数据自动处理,减少人为影响,提高工作效率及计算准确度。
关键字:颗粒级配曲线;粒组特征参数;自动计算1.颗粒分析试验数据处理的基本流程颗粒分析是通过测定干土中各粒组所占该土总质量的百分数的方法,借以明了颗粒大小分布情况,供分类土性、判断土的工程性质及选料之用[1],其基本原理参见文献[1]、[2]。
本文仅讨论筛析法联合密度计法的颗粒分析自动化数据处理。
其数据处理分为五个基本步骤:①筛析法计算0.075mm以上颗粒大小及含量②密度计法计算0.075mm以下颗粒大小及含量③绘制颗粒级配曲线④从颗粒级配曲线上读取粒组特征参数和粒径含量的辅助数据(粒径0.05mm,0.005mm,0.002mm所对应的含量百分比)⑤计算粒径含量表。
试验成果包括颗粒级配曲线,粒组特征参数(d10,d30,d50,d60,不均匀系数Cu,曲率系数Cc)及粒径含量表。
2.目前颗粒分析电化处理数据的状况随着计算机的普及,目前很多试验室已经开始用软件来完成颗粒分析数据的电化处理,常见的主要是办公软件Excel[3][4]和绘图软件AutoCAD[5]。
据笔者了解,目前试验室用Excel处理颗粒分析数据的方式还主要局限于常规计算和绘制颗分曲线[3][4],而粒组特征参数及粒径含量的辅助数据仍采用人工读取,这样的做法导致数据精度因人而异,且结果易发生量级错误;用AutoCAD处理颗粒分析数据,虽已通过编制AtuoLISP程序自动计算出粒组特征参数,但由于AutoCAD的优势在于图形处理而非数据处理,因此还要利用Excel表格进行数据前期准备,然后用AtuoLISP在AutoCAD中进行绘图和简单计算[5]。
土工试验、水质分析原始记录表式编制审核批准地质工程勘察院检测中心土工试验记录表式目录CKCS-JL-TG-01-2015开样记录、密度试验记录(环刀法)□1.《土工试验方法标准》GB/T50123-1999 □2.《土工试验规程》SL237-1999 □3.《公路土工试验规程》JTG E40-2007 □4.《铁路工程土工试验规程》TB 10102-2010注:1、使用仪器设备:电子天平;2、检定/校准合格,检查正常方参与试验。
记录:检查:CKCS-JL-TG-02-2013含水率试验记录(烘干法)□1.《土工试验方法标准》GB/T50123-1999 □2.《土工试验规程》SL237-1999□3.《公路土工试验规程》JTG E40-2007 □4.《铁路工程土工试验规程》TB 10102-2010 工程名称:工程编号:环境温度:℃湿度:% 试验日期:试验:检查:CKCS-JL-TG-03-2013液、塑限联合测定记录□1.《土工试验方法标准》GB/T50123-1999 □2.《土工试验规程》SL237-1999□3.《公路土工试验规程》JTG E40-2007 □4.《铁路工程土工试验规程》TB 10102-2010 工程名称:工程编号:注:1、使用仪器设备:电子天平、烘箱、液塑限联合测定仪;2、检定/校准合格,检查正常方参与试验。
试验:检查:固结试验记录(快速法)□1.《土工试验方法标准》GB/T50123-1999 □2.《土工试验规程》SL237-1999 □3.《公路土工试验规程》JTG E40-2007 □4.《铁路工程土工试验规程》TB 10102-2010试验: 检查:固结试验记录□1.《土工试验方法标准》GB/T50123-1999 □2.《土工试验规程》SL237-1999 □3.《公路土工试验规程》JTG E40-2007 □4.《铁路工程土工试验规程》TB 10102-2010记录: 检查:CKCS-JL-TG-05-2013剪切试验记录表□1.《土工试验方法标准》GB/T50123-1999 □2.《土工试验规程》SL237-1999 □3.《公路土工试验规程》JTG E40-2007 □4.《铁路工程土工试验规程》TB 10102-2010 工程名称:工程编号:环境温度:℃湿度:% 试验日期:试验:检查:CKCS-JL-TG-06-2013颗粒分析试验记录表□1.《土工试验方法标准》GB/T50123-1999 □2.《土工试验规程》SL237-1999 □3.《公路土工试验规程》JTG E40-2007 □4.《铁路工程土工试验规程》TB 10102-2010注:1、所用仪器设备:电子天平、烘箱、密度计;2、检定/校准合格、检查正常方参与试验。

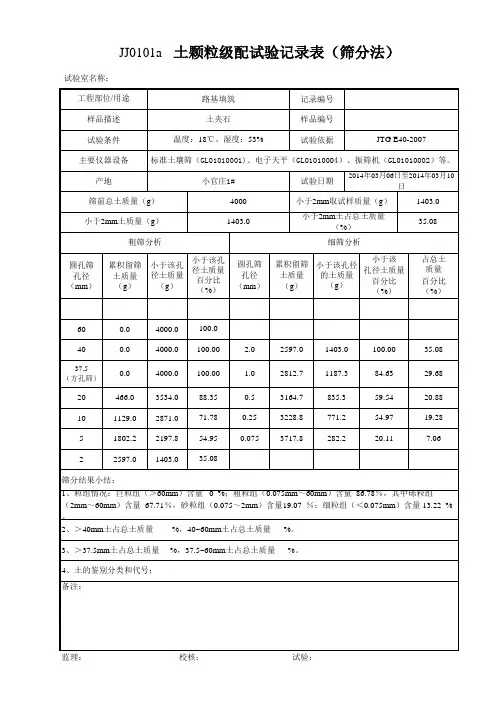

滇藏新通道(西藏境)滇藏界至察隅县竹瓦根公路改建工程土的颗粒大小分析试验记录(一)工程名称:滇藏新通道(西藏境)滇藏界至察隅县竹取样桩k158+450 瓦根公路改建工程第 6合同段号:施工单位:西藏天和工程建设有限公司编JL-2015-T-041号:6合同段监理单位:新疆公路工程咨询公司试验单滇藏新通道(西藏境)第位:工地试验室试验日期:2015/7/23报告日2015/7/25 期:筛析法筛前总质量=1872.3 g 小于 2mm土质量( g)691.6小于 2mm土占总土质量% 36.9粗筛分析细筛分析孔径通过质量通过率孔径留筛质量通过质量通过占总土质量留筛质量g% 率% 百分率% mm gmm g g60 2 1180.7 691.6 36.9 63.140 31.3 1841.0 98.3 1 151.4 1299.7 25.9 8.120 320.9 1551.4 82.9 0.5 462.5 837.2 9.9 24.710 554.8 1317.5 70.4 0.25 327.8 509.4 8.1 17.55 903.4 968.9 51.8 0.075 246.8 262.6 2.9 13.22 1180.7 691.6 36.9粒径分配曲线) 100%(90数分80百70量质60土50的40径粒30某20于10小1001010.10.01土粒直径 (mm)试验结果:不均匀系数 Cu= 0.06 曲 2.4 结论:继配不好砾G P率说明试验监理工程师 :试验:计算:复核:。

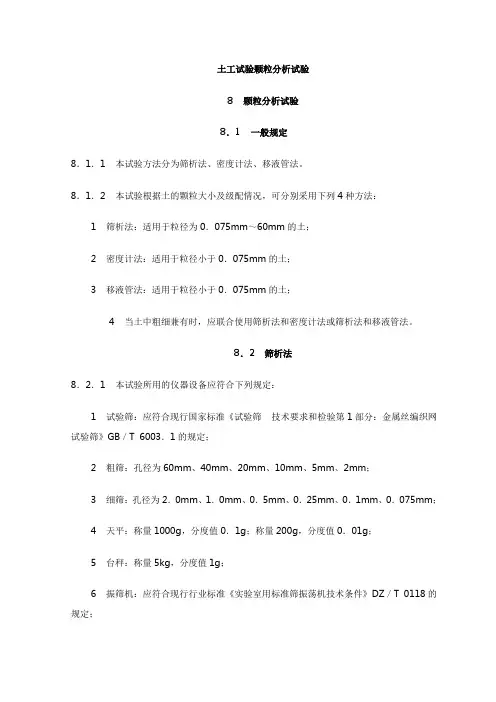

土工试验颗粒分析试验8 颗粒分析试验8.1 一般规定8.1.1 本试验方法分为筛析法、密度计法、移液管法。
8.1.2 本试验根据土的颗粒大小及级配情况,可分别采用下列4种方法:1 筛析法:适用于粒径为0.075mm~60mm的土;2 密度计法:适用于粒径小于0.075mm的土;3 移液管法:适用于粒径小于0.075mm的土;4 当土中粗细兼有时,应联合使用筛析法和密度计法或筛析法和移液管法。
8.2 筛析法8.2.1 本试验所用的仪器设备应符合下列规定:1 试验筛:应符合现行国家标准《试验筛技术要求和检验第1部分:金属丝编织网试验筛》GB/T 6003.1的规定;2 粗筛:孔径为60mm、40mm、20mm、10mm、5mm、2mm;3 细筛:孔径为2.0mm、1.0mm、0.5mm、0.25mm、0.1mm、0.075mm;4 天平:称量1000g,分度值0.1g;称量200g,分度值0.01g;5 台秤:称量5kg,分度值1g;6 振筛机:应符合现行行业标准《实验室用标准筛振荡机技术条件》DZ/T 0118的规定;7 其他:烘箱、量筒、漏斗、瓷杯、附带橡皮头研柞的研钵、瓷盘、毛刷、匙、木碾。
8.2.2 筛析法试验应按下列步骤进行:1 从风干、松散的土样中,用四分法按下列规定取出代表性试样:1)粒径小于2mm的土取100g~300g;2)最大粒径小于10mm的土取300g~1000g;3)最大粒径小于20mm的土取1000g~2000g;4)最大粒径小于40mm的土取2000g~4000g;5)最大粒径小于60mm的土取4000g以上。
2 砂砾土筛析法应按下列步骤进行:1)应按本标准第8.2.2条第1款规定的数量取出试样,称量应准确至0.1g;当试样质量大于500g时,应准确至1g;2)将试样过2mm细筛,分别称出筛上和筛下土质量;3)若2mm筛下的土小于试样总质量的10%,则可省略细筛筛析。
若2mm筛上的土小于试样总质量的10%,则可省略粗筛筛析;4)取2mm筛上试样倒入依次叠好的粗筛的最上层筛中;取2mm筛下试样倒入依次选好的细筛最上层筛中,进行筛析。

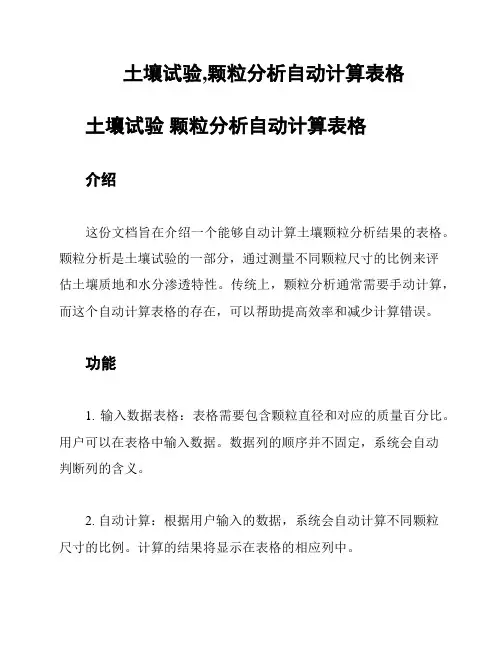

土壤试验,颗粒分析自动计算表格土壤试验颗粒分析自动计算表格介绍这份文档旨在介绍一个能够自动计算土壤颗粒分析结果的表格。
颗粒分析是土壤试验的一部分,通过测量不同颗粒尺寸的比例来评估土壤质地和水分渗透特性。
传统上,颗粒分析通常需要手动计算,而这个自动计算表格的存在,可以帮助提高效率和减少计算错误。
功能1. 输入数据表格:表格需要包含颗粒直径和对应的质量百分比。
用户可以在表格中输入数据。
数据列的顺序并不固定,系统会自动判断列的含义。
2. 自动计算:根据用户输入的数据,系统会自动计算不同颗粒尺寸的比例。
计算的结果将显示在表格的相应列中。
3. 数据验证:系统会对输入数据进行验证,以确保数据的准确性和有效性。
如果某些数据不符合要求,系统会给出警告或错误提示。
4. 可编辑结果:用户可以修改计算结果,以便进行进一步分析和调整。
用户修改后,系统会重新计算和更新结果。
5. 导出功能:用户可以将计算结果导出为常见格式,如CSV 或Excel,方便在其他软件中使用。
使用说明1. 打开表格:用户需要先打开颗粒分析自动计算表格。
建议使用电脑上已安装的表格软件,如Excel或Google Sheets。
2. 输入数据:在表格中输入颗粒直径和对应的质量百分比。
每个数据项应该放在对应的列中。
3. 系统计算:系统会自动根据输入的数据计算不同颗粒尺寸的比例。
计算结果将会自动显示在表格的相应列中。
4. 数据验证:如果输入数据不符合要求,系统会给出相应的提示。
请根据提示修改数据,确保其准确性和有效性。
5. 修改结果:如果需要修改计算结果,用户可以直接编辑表格中的数据。
修改后,系统会自动重新计算和更新结果。
6. 导出数据:如果需要将计算结果导出,用户可以使用表格软件提供的导出功能。
选择合适的文件格式(如CSV或Excel)保存计算结果。
注意事项- 在输入数据时,请确保数据的准确性和完整性。
错误或缺失的数据可能导致计算错误。
- 如果在使用过程中遇到问题或有任何疑问,请参考表格软件的帮助文档或联系相关技术支持。
一、含水率试验
二、密度实验
1、环刀法(细粒土)
2、灌水法(现场,粗粒土)
3、灌砂法(现场,粗粒土)
三、土粒比重试验
1、比重瓶法(粒径小于5mm)
2、浮称法(粒径≥5mm)
四、颗粒分析试验
1、筛分法(0.075mm<粒径≤60mm)
2、密度计法(粒径<0.075mm)GB50123-1999第32页
3、移液管法(粒径<0.075mm)
五、界限含水率
1、液、塑限联合测定法
2、滚搓法塑限试验
六、砂的相对密度试验
1、砂的最小干密度试验
2、砂的最大干密度试验
七、击实试验
八、回弹模量试验(杠杆压力仪法)
九、渗透试验
2、常水头渗透试验
1、常水头渗透试验
十、固结试验(标准固结试验)
2、应变控制连续加荷固结试验
十一、黄土湿陷试验1、湿陷系数试验
2、自重湿陷系数
3、溶滤变形系数试验
4、湿陷起始压力试验
十二、直接剪切试验。
土工全套试验计算表格
以下是一份常见的土工试验计算表格,供参考:
试验项目实测值单位计算值备注
1. 颗粒组成
粉砂级颗粒占比
细砂级颗粒占比
中砂级颗粒占比
粗砂级颗粒占比
砾石级颗粒占比
2. 压缩性指标
液限
塑限
塑性指数
压缩指数
压缩系数
3. 三轴剪切试验
剪切强度
剪胀因子
剪切模数
墨刻线角度
4. 导水性试验
渗透系数
渗透率
渗透压降
黏滞系数
5. 比重和孔隙比
干重比
饱和度
孔隙比
干密度
饱和密度
平均颗粒密度
请注意,在具体进行土工试验时,应根据试验方法和标准进行相应的计算,并填写在表格中。
各个试验项目的计算公式和单位可能有所不同,根据具体的试验方法和标准进行计算和填写。
