水利试验,颗粒分析自动计算表格

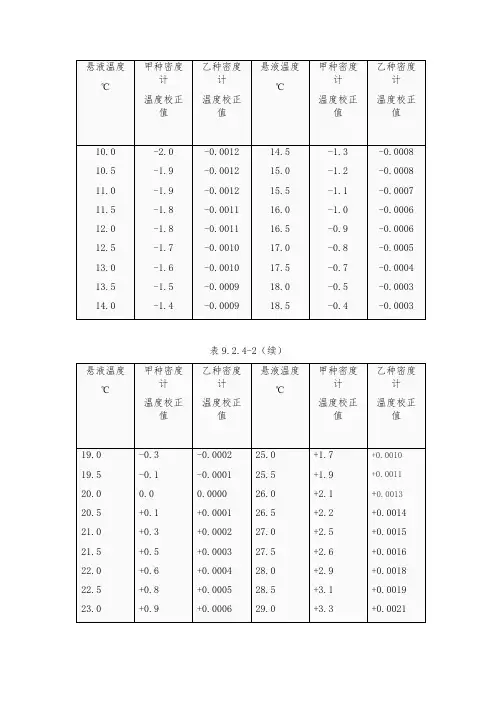

表9.2.4-2（续）4按下列公式计算土的颗粒粒径：（9.2.4-3）（9.2.4-4）式中：d——土的颗粒粒径，mm；K——粒径计算系数，可直接查表9.2.4-3；——T℃时水的动力黏滞系数，查表16.1.4，(×10-6) kPa．S；——土粒比重；——T℃时水的比重；——4℃时水的密度，g/cm3；g——重力加速度，cm/s2；L——t时的土粒沉降距离，cm；t——沉降时间，s。

表9.2.4--3粒径计算系数K值表9.2.4-3（续）5按本标准9.1.4条2款的规定绘制颗粒大小分布曲线。

如系与筛析法联合分析，应将两段曲线绘成一条平滑曲线。

6百分数的计算值精确至0.1%，颗粒粒径的计算值精确至0.001。

9.2.5密度计法试验的记录格式见表9.2.5。

表9.2.5颗粒分析试验记录表（密度计法）工程名称试验取样编号计算试验日期校核试样质量 30g 量筒号弯液面校正值土粒比重密度计号比重校正值试验时间下沉时间min悬液温度℃密度计读数R温度校正值m分散剂校正值C DR M R H土粒落距cm粒径mm小于某粒径试样质量的百分数%9.3移液管法9.3.1 本试验方法适用于粒径小于0.075 mm的细粒土。

9.3.2主要仪器设备应符合下列规定：1 移液管：容积25mL。

2烧杯：容积50mL。

3天平：称量200g，最小分度值O.OOlg。

4其他同9.2.2条2、3、5、6、7款。

9.3.3试验应按下列步骤进行：1 称过0.075mm筛的烘干试样，黏土为10g～15g，粉土试样为20g，按9.2.3条1～5款的步骤制取悬液。

2按式( 9.2.4-3)计算粒径为0.075，0.01，0.005，0.002mm和其他所需粒径的土粒下沉10cm所需的静置时间。

3 测读悬液温度。

用搅拌器在量筒沿悬液深度上下搅拌约1min，取出搅拌器。

4开动秒表，根据各粒径的静置时间，提前约10s将准备好的移液管放入悬液中，浸入深度为10cm，用吸球吸取悬液5mL。

巧用excel绘制颗粒级配曲线与自动计算粒组特征参数摘要：颗粒分析试验为基础土工试验之一，其成果对土样定名及物理力学性质的判断都有着重要意义。

由于试验原始数据繁多，处理步骤繁杂，而以往试验室对颗分数据多为人工处理，导致颗粒分析数据处理工作量大，且结果易出错。

利用excel的函数和图表功能，可实现颗粒分析试验从原始数据计算、颗粒级配曲线绘制到粒组特征参数计算的数据自动处理，减少人为影响，提高工作效率及计算准确度。

关键字：颗粒级配曲线；粒组特征参数；自动计算1.颗粒分析试验数据处理的基本流程颗粒分析是通过测定干土中各粒组所占该土总质量的百分数的方法，借以明了颗粒大小分布情况，供分类土性、判断土的工程性质及选料之用[1]，其基本原理参见文献[1]、[2]。

本文仅讨论筛析法联合密度计法的颗粒分析自动化数据处理。

其数据处理分为五个基本步骤：①筛析法计算0.075mm以上颗粒大小及含量②密度计法计算0.075mm以下颗粒大小及含量③绘制颗粒级配曲线④从颗粒级配曲线上读取粒组特征参数和粒径含量的辅助数据（粒径0.05mm,0.005mm,0.002mm所对应的含量百分比）⑤计算粒径含量表。

试验成果包括颗粒级配曲线，粒组特征参数（d10，d30，d50，d60，不均匀系数Cu，曲率系数Cc）及粒径含量表。

2.目前颗粒分析电化处理数据的状况随着计算机的普及，目前很多试验室已经开始用软件来完成颗粒分析数据的电化处理，常见的主要是办公软件Excel[3][4]和绘图软件AutoCAD[5]。

据笔者了解，目前试验室用Excel处理颗粒分析数据的方式还主要局限于常规计算和绘制颗分曲线[3][4]，而粒组特征参数及粒径含量的辅助数据仍采用人工读取，这样的做法导致数据精度因人而异，且结果易发生量级错误；用AutoCAD处理颗粒分析数据，虽已通过编制AtuoLISP程序自动计算出粒组特征参数，但由于AutoCAD的优势在于图形处理而非数据处理，因此还要利用Excel表格进行数据前期准备，然后用AtuoLISP在AutoCAD中进行绘图和简单计算[5]。

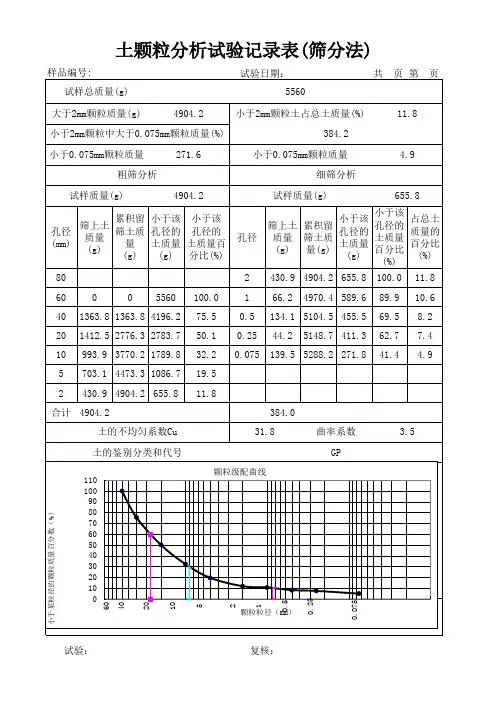

滇藏新通道（西藏境）滇藏界至察隅县竹瓦根公路改建工程土的颗粒大小分析试验记录（一）工程名称：滇藏新通道（西藏境）滇藏界至察隅县竹取样桩k158+450 瓦根公路改建工程第 6合同段号：施工单位：西藏天和工程建设有限公司编JL-2015-T-041号：6合同段监理单位：新疆公路工程咨询公司试验单滇藏新通道（西藏境）第位：工地试验室试验日期：2015/7/23报告日2015/7/25 期：筛析法筛前总质量＝1872.3 g 小于 2mm土质量（ g）691.6小于 2mm土占总土质量% 36.9粗筛分析细筛分析孔径通过质量通过率孔径留筛质量通过质量通过占总土质量留筛质量g% 率% 百分率% mm gmm g g60 2 1180.7 691.6 36.9 63.140 31.3 1841.0 98.3 1 151.4 1299.7 25.9 8.120 320.9 1551.4 82.9 0.5 462.5 837.2 9.9 24.710 554.8 1317.5 70.4 0.25 327.8 509.4 8.1 17.55 903.4 968.9 51.8 0.075 246.8 262.6 2.9 13.22 1180.7 691.6 36.9粒径分配曲线) 100%(90数分80百70量质60土50的40径粒30某20于10小1001010.10.01土粒直径 (mm)试验结果：不均匀系数 Cu= 0.06 曲 2.4 结论：继配不好砾G P率说明试验监理工程师 :试验:计算:复核:。
