燃料与化工Fuel &Chemical Processes2012年11月第43卷第6期国内外制约捣固焦炉发展的主要因素是塌饼率高和捣固时间长。
6.25m 捣固焦炉是目前世界上最大、最先进的捣固焦炉，但大型捣固焦炉的捣固方式相对比较落后。
传统的捣固方式分为2层捣固，第1次底煤500mm 捣固完成后开始第2层捣固，煤饼上下层的堆密度和捣固功基本一样，煤饼抗压和抗剪性差，且对煤饼的高向成熟有一定影响。
经过2年多的摸索试验，我们将传统捣固方式设计为多层捣固，使煤饼形成“塔型堆密度”分布，即根据每层捣固功和下煤量的不同进行参数调试，使每层煤饼的堆密度和捣固功由下而上逐层递减，每层煤间成叠压交汇，不但大大提高了煤饼的抗压和抗剪性以及稳定性，还减少了操作时间，降低了入炉煤水分，改善了煤饼的高向加热。
1捣固煤饼参数控制系统自二期工程开工以来，捣固焦炉的优势逐渐突出，但是在实际生产中也出现了诸多问题，特别是SCP 机在装煤生产中存在的塌饼问题及操作时间过长都严重制约着生产效率的提高和大型捣固焦炉的发展。
经反复试验摸索，提出了对煤饼进行分层捣固的设想，并着手设计开发SCP 机捣固煤饼参数控制系统。
由于原进口的SCP 机没有捣固控制系统，无法调整捣固层数，经过研究和调试，设计了捣固参数控制系统，实现了煤饼的分层捣固。
此系统可以对每层下煤参数和捣固时间进行修改，根据给煤速度和间隔捣固时间准确控制每层下煤量和捣固功，最终实现7层捣固。

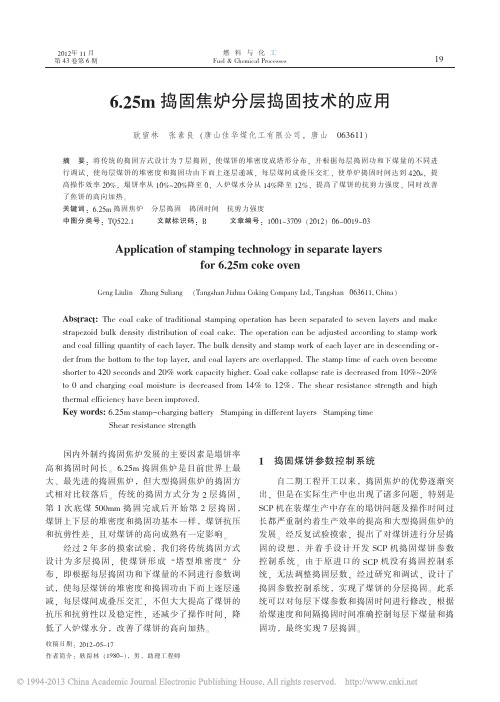

6.25m 捣固焦炉分层捣固技术的应用耿留林张素良（唐山佳华煤化工有限公司，唐山063611）摘要：将传统的捣固方式设计为7层捣固，使煤饼的堆密度成塔形分布，并根据每层捣固功和下煤量的不同进行调试，使每层煤饼的堆密度和捣固功由下而上逐层递减，每层煤间成叠压交汇，使单炉捣固时间达到420s ，提高操作效率20%，塌饼率从10%～20%降至0，入炉煤水分从14%降至12%，提高了煤饼的抗剪力强度，同时改善了焦饼的高向加热。
5.5米、6米、6.25米捣固焦炉使用情况6m捣固焦炉中鸿煤化有限公司年产260万吨焦炭项目一期工程建设的2*60孔炭化室高6m大型捣固焦炉，年产干全焦132万吨。
在国内属首座建成投产的6m捣固焦炉于2010年4月15日15时10分2#炭化室开始装煤；16日22时零9分推出第一炉焦炭。
该捣固焦炉炭化室长15980mm；高6000mm;平均宽500mm;锥度30mm;中心距1400mm;焦炉炉墙的极限侧负荷达10kpa ，加热水平高度805mm,采用12孔薄壁格子砖。
煤饼几何尺寸15140/14940*5800*450/430，煤饼体积38.882m3，煤饼高宽比13.18，单孔装干煤量42.22t,单孔产焦量31.67t,焦炉周转时间22.5h,每孔年产干焦炭12330t。
2*60孔捣固焦炉炉组配置60锤捣固机（其中4锤备用），捣固侧装煤车、推焦车2台（左右型各1台），炉顶导烟车2台（其中备用一台），拦焦车、熄焦车、电机车各2台（其中各备用1台），摇动给料机18台。
仅一套30锤固定式捣固机为德国制造进口，其余车辆等机械设备均为国内制造。
采用二轨式除尘拦焦车，设有装煤除尘地面站和推焦除尘地面站。
采用湿法熄焦，预留一套140t/h 干熄焦装置和牵车台位置。
捣固煤塔贮量为3000t.,在焦侧设置一座高125m烟囱，集气管布置在焦侧（焦炉与化产之间安全距离符合2008新版《焦化安全规程》之规定），采用双吸气管。
一组2痤60孔捣固焦炉用硅砖约23450吨6米捣固焦炉1、河南中鸿集团6米捣固焦炉（2号炉已完成炉体砌筑），计划明年1月份烘炉。
目前平煤集团已相对控股了该项目（占41%股权），建设过程已提速，1号炉建设也启动了，已完成炉体耐火砖订货。
武汉科技大学设计研究院设计的，拥有完全自主知识产权，并已得到专利授权。
炭化室中心距1400，炭化室平均宽500，锥度30，其余尺寸与6米顶装差不多，但加热水平做了调整。
中冶焦耐开发的6.25m捣固焦炉于振东戴成武张长青陈海文王明登杨俊锋马小波中冶焦耐工程技术有限公司中冶焦耐开发的6.25m捣固焦炉由中冶焦耐工程技术有限公司在2007年初依据储备和唐山佳华公司的要求，决定为唐山佳华二期工程项目开发建设4座46孔，炭化室高6.25m 的大型捣固焦炉及建设与其配套的生产设施、公用设施及辅助设施等。
年产焦碳在220万吨。
6月25日，中冶焦耐公司董事长于振东和唐山佳华董事长张希文在鞍山就6.25m捣固焦炉总承包合同正式签字，并确定佳华工程将于2008年7月18日投产，现在土建工程已开始建设，大型设备及耐火材料业已采购完毕。
此举标志着拥有自主知识产权，目前世界上炭化室高度最高，单孔炭化室容积最大，技术水平最先进，自动化程度最高，环保设施最完善的超大型捣固焦炉在中国唐山佳华开始建设。
是中冶焦耐继开发出7m顶装焦炉之后的又一壮举和里程碑。
1.中冶焦耐对大型捣固焦炉进行了科学的总结，其特性如下：1）煤饼从机侧装入炭化室；2）煤饼上的荒煤气流通通道小；3）炭化室锥度小；4）装煤期间煤饼和炭化室墙面有空隙，装煤后很快消失；5）煤饼和炭化室墙砖间有空隙；6）机、焦侧煤饼头部有斜度；7）焦侧煤饼头部倒塌，将被推到焦侧炉门处；8）机侧炉头炭化室墙面温度波动大；9）煤饼密度均匀，水分稳定；10) 结焦时间达到2/3时，煤饼开始收缩；11) 从结焦初期到相当长的结焦时间里，炭化室墙面承受很高的侧压。
2.炼焦车间布置炼焦车间新建4×46孔炭化室高6.25m超大型捣固焦炉，四座焦炉（3号、4号、5号、6号）布置在一条中心线上。
3号、4号焦炉组成一个炉组，5号、6号焦炉组成一个炉组，两个炉组之间设有独立的中控楼，除电力控制室和液压交换机室外，其余功能房间如中控室、休息室、办公室、洗手间、变送器室、自动放散点火装置控制室和集控室等各房间都布置在中控楼内。
在两炉组之间机侧设一个双曲线斗槽的煤塔及两条带有卸料小车的输送皮带。
唐山佳华项目6.25m SCP一体机技术简介6.25m捣固装煤推焦一体机（SCP机）是天津新港船舶重工有限责任公司和德国KOC H公司联合开发设计的大型捣固焦炉设备。
我们将应用世界上最新、最可靠的技术，采用先进科学的制造模式和管理手段，竭尽全力为用户打造世界一流、功能完善、设施先进、运行稳定的捣固焦炉设备。
2008年初开始为唐山佳华煤化工有限公司制作3台6.25mSCP一体机，现在已经有1台调试完毕，等待投产。
作为我国第一台大型捣固焦炉设备，它所表现出来的良好的性能得到了用户的一致好评。
一、6.25m SCP机功能简介SCP机工作于焦炉机侧，采用二点对位方式对焦炉炭化室进行操作。
SCP机主要设有煤料的储存和皮带输送机构、捣固系统、钢结构、走行装置、装煤装置、推焦装置、启闭炉门装置、炉门清扫装置、炉门框清扫装置、密封框装置以及在推焦头上设置的吹扫炭化室顶部及侧面石墨的超级汽刀装置等。
此外，还设有液压系统、集中润滑系统、气动系统、空调系统、电气系统、装煤和推焦自动显示和记录系统、自动定位系统等，各系统装置通过主控室控制协调，保证了整套SCP机高效、稳定、智能地完成生产任务。
现在将其工作过程描述如下。
在焦炉设备运行过程中，由皮带输送机将所需要的煤料连续不断地从SCP机皮带给料系统运送到SCP机车载的煤斗内，煤斗里的煤料再通过板式给料器输送到捣固箱中。
自动化操作的捣固系统安装在捣固箱上方，当检测系统检测到捣固箱底部有1m高的底煤时，捣固机驱动捣固锤上下移动，夯实装入捣固箱内的煤料，一直等到煤饼高度达到6m时停止捣固，等待装煤命令。
假设此时SCP机处于第n孔炭化室的推焦位置，通过取门装置打开（提起）机侧炉门，然后反压制动装置的楔块作用于轨道的基础结构，传输推焦过程中所产生的水平作用力。
随后，主控室发出控制信号，拦焦车作好拦焦准备，熄焦车作好接焦准备，推焦装置推出炽热的焦碳，同时打开推焦头处的超级汽刀，吹扫炭化室两侧及炉顶的石墨。
6.25m捣固装煤推焦一体机（SCP机）是天津新港船舶重工有限责任公司和德国KOCH公司联合开发设计的大型捣固焦炉设备。
我们将应用世界上最新、最可靠的技术，采用先进科学的制造模式和管理手段，竭尽全力为用户打造世界一流、功能完善、设施先进、运行稳定的捣固焦炉设备。
2008年初开始为唐山佳华煤化工有限公司制作3台6.25mSCP一体机，现在已经有1台调试完毕，等待投产。
作为我国第一台大型捣固焦炉设备，它所表现出来的良好的性能得到了用户的一致好评。
一、6.25m SCP机功能简介SCP机工作于焦炉机侧，采用二点对位方式对焦炉炭化室进行操作。
SCP机主要设有煤料的储存和皮带输送机构、捣固系统、钢结构、走行装置、装煤装置、推焦装置、启闭炉门装置、炉门清扫装置、炉门框清扫装置、密封框装置以及在推焦头上设置的吹扫炭化室顶部及侧面石墨的超级汽刀装置等。
此外，还设有液压系统、集中润滑系统、气动系统、空调系统、电气系统、装煤和推焦自动显示和记录系统、自动定位系统等，各系统装置通过主控室控制协调，保证了整套SCP机高效、稳定、智能地完成生产任务。
现在将其工作过程描述如下。
在焦炉设备运行过程中，由皮带输送机将所需要的煤料连续不断地从SCP机皮带给料系统运送到SCP机车载的煤斗内，煤斗里的煤料再通过板式给料器输送到捣固箱中。
自动化操作的捣固系统安装在捣固箱上方，当检测系统检测到捣固箱底部有1m高的底煤时，捣固机驱动捣固锤上下移动，夯实装入捣固箱内的煤料，一直等到煤饼高度达到6m时停止捣固，等待装煤命令。
假设此时SCP机处于第n孔炭化室的推焦位置，通过取门装置打开（提起）机侧炉门，然后反压制动装置的楔块作用于轨道的基础结构，传输推焦过程中所产生的水平作用力。
随后，主控室发出控制信号，拦焦车作好拦焦准备，熄焦车作好接焦准备，推焦装置推出炽热的焦碳，同时打开推焦头处的超级汽刀，吹扫炭化室两侧及炉顶的石墨。
完成推焦操作的同时，清扫炉门框和炉门，退回反压制动装置的楔块，机车移动至装煤位置。
6.25m捣固焦炉简介一、简介6.25米捣固焦炉为双联火道,废气循环,焦炉煤气下喷，高炉煤气侧入的复热式捣固焦炉。
我们新建4×46孔6.25米捣固焦炉，年产干全焦220万t，日产煤气279.5万m3。
四座焦炉（3号、4号、5号、6号）布置在一条中心线上。
（3号、4号）组成一个炉组,( 5号、6号)组成一个炉组,两个炉组布置在一条中心线上,两个炉组之间设有独立的中控楼，除电力控制室和夜压交换机室外的所有房间如中控室、休息室、办公室、洗手间、变送器室、自动放散点火装置控制室和集控室等各房间都布置在中控楼内。
在两炉组之间机侧设一个双曲线斗槽的煤塔及两条带有卸料小车的输送皮带。
焦炉端部设炉端台，在3号和6号焦炉端台的端部分别设置10吨电动葫芦一台,炉端台顶层设炉顶工人休息室，二间层设推焦杆托煤板试验站、事故煤槽和炉门修理站，底层设工具间、灰浆搅拌站和事故煤槽内煤料的输送系统。
在4号焦炉端台的端部设捣固机检修更换站，二间层设推焦杆托煤板试验站，底层设工具间。
5号焦炉端台地层设工具间。
在3、4号焦炉和5、6号焦炉之间的间台设置液压交换机室、配电室、卫生间等，另外布置加热煤气管道引入管，每炉管道在预热站预热后单独引入。
焦炉两侧设机焦侧操作台，在机侧操作台上有运送余煤的胶带运输机。
每组焦炉各用一个高度约135m的烟囱，布置在焦炉的焦侧，在3、6号炉端台外分别设一套新型湿法熄焦系统和预留的迁车台。
此外在两炉组之间的焦侧预留两套与焦炉配套的干熄焦装置。
焦炉炉体的主要尺寸及技术指标二、焦炉炉体的主要尺寸及技术指标注：附表1中数据均为焦炉冷态尺寸。
四、焦炉机械1.焦炉机械配置如下表4×46孔焦炉机械配置表2.焦炉机械的主要性能及特点焦炉机械的设计在引进国际最先进技术的基础上，同时吸收我国6m 焦炉机械的技术优势，并在总结其设计经验的基础上进行了完善和提高。
从提高机械效率、降低劳动强度和改善操作环境为出发点又吸收7.63m焦炉机械的一些优点，以先进、安全、实用、可靠为原则进行设计、制造的。
