SMT换算培训资料一、电阻是一种无方向之分的元件。
用符号“R”表示，单位是欧姆，符号“Ω”。
常用单位有 MΩ KΩΩ兆欧千欧欧姆换算方法如下：1MΩ=1000KΩ 1KΩ=1000Ω常见贴片电阻换算分两种：（1）三位数换算，例如：103=10×103=10000Ω=10KΩ471 471=47×101=470Ω100100=10Ω换算原则是：前面两位数为有效数字（即照写），第三位为倍数（即零的个数）（2）四位数换算，例如：1001 1001=100×101=1000Ω=1KΩ16321632=163×102=16300Ω=16.3KΩ换算原则是:前三位数为有效数字(即照写)第四位为倍数(即零的个数)二、电容：有两种之分（1）无极性（无方向）电容（2）有极性（有方向）电容电容之符号是用“C”表示电容的单位是“法拉”用“F”表示常见单位有： F UF NF PF法拉微法拉法披法换算方法是：1F=106UF 1UF=106PF=1000000PF1NF=10×102=1000PF电容换算方法如下：104=10×104=100000PF= 0.1UF103=10×103=10000PF= 0.01UF10NF=10×103=10000PF= 0.01UF电容的误差表示,如:J ±5% D ±0.5% 330J:33PF±5%K ±10% F ±1% 102K:1000PF±10%M ±20% Z －20%+80% 104Z=0.1UF－20%+80%三、电感电感之符号是用“L”表示电感的单位是亨利（简称亨），用字母＂H＂表示常用的单位： H mHμH nH亨毫亨微亨纳亨换算方法是：1H=1000mH;1mH=1000μH；1μH=1000nH（注：专业文档是经验性极强的领域，无法思考和涵盖全面，素材和资料部分来自网络，供参考。

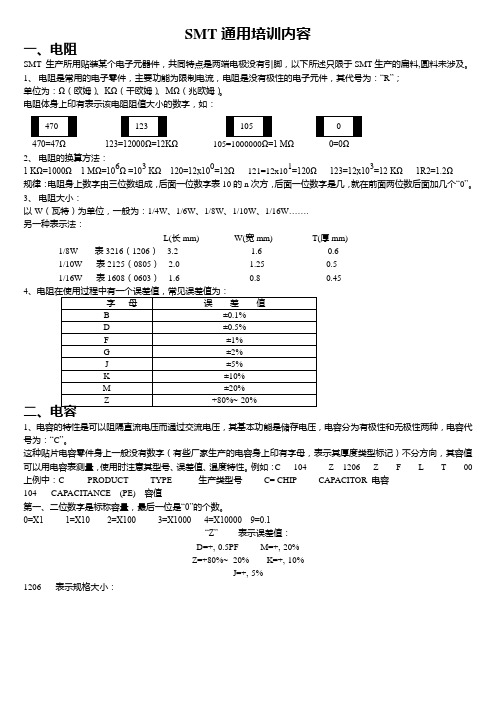

SMT 通用培训内容一、电阻SMT 生产所用贴装某个电子元器件，共同特点是两端电极没有引脚，以下所述只限于SMT 生产的扁料,圆料未涉及。
1、 电阻是常用的电子零件，主要功能为限制电流，电阻是没有极性的电子元件，其代号为：“R ”； 单位为：Ω（欧姆）、KΩ（千欧姆）、MΩ（兆欧姆）。
电阻体身上印有表示该电阻阻值大小的数字，如：470=47Ω 123=12000Ω=12KΩ 105=1000000Ω=1 MΩ 0=0Ω 2、 电阻的换算方法：1 KΩ=1000Ω 1 MΩ=106Ω =103 KΩ 120=12x100=12Ω 121=12x101=120Ω 123=12x103=12 KΩ 1R2=1.2Ω 规律：电阻身上数字由三位数组成，后面一位数字表10的n 次方，后面一位数字是几，就在前面两位数后面加几个“0”。
3、 电阻大小：以W （瓦特）为单位，一般为：1/4W 、1/6W 、1/8W 、1/10W 、1/16W ……. 另一种表示法：L(长mm) W(宽mm) T(厚mm)1/8W------表3216（1206） 3.2 1.6 0.61/10W-----表2125（0805） 2.0 1.25 0.5 1/16W-----表1608（0603） 1.6 0.8 0.4541、电容的特性是可以阻隔直流电压而通过交流电压，其基本功能是储存电压，电容分为有极性和无极性两种，电容代号为：“C ”。
这种贴片电容零件身上一般没有数字（有些厂家生产的电容身上印有字母，表示其厚度类型标记）不分方向，其容值可以用电容表测量，使用时注意其型号、误差值、温度特性。
例如：C 104 Z 1206 Z F L T 00 上例中：C--------PRODUCT TYPE 生产类型号 C= CHIP CAPACITOR 电容 104-----CAPACITANCE (PE) 容值第一、二位数字是标称容量，最后一位是“0”的个数。
第二部分 SMT 元件识别培训一、SMT 常见元件：1. SMT 常用元件有：电阻、电容、电感、二极管、三极管、晶振、排插、IC 等。
2. SMT 元件按其规格可分为：英制： 0402 0603 0805 1206公制： 1005 1608 2125 32163. 各种规格表示元件尺寸：规格 L W0402(1005) 1.0MM 0.5MM0603(1608) 1.6MM 0.8MM0805(2125) 2MM 1.25MM1206(3216) 3.2MM 1.6MM二、电阻1. 电阻：在电路中对电流的通过起阻碍作用。
2. 代号：用字母“R ”表示。
3. 符号：在電路中用符号“”表示。
4. 单位及其换算关系：常用单位有欧姆（Ω）、千欧（K Ω）、兆欧（M Ω）。
换算关系为：1 M Ω=103 K Ω=106Ω5. 电阻的分类：电阻器的分类可列为下列程式：精密电阻线 绕 固定电阻及可变电阻高压电阻电阻器 合成薄膜合成型 高阻值电阻合成实芯 固定电阻及可变电阻非线绕固定电阻及可变电阻碳膜 高频电阻精密电阻薄膜型固定电阻及可变电阻合成膜 高频电阻精密电阻6.电阻器的标志方法：电阻器的3种标志方法：直标法、文字符号法和色标法。
（1）直标法：用阿拉伯数字和单位符号在电阻器表面直接标出标称阻值。
如图2-1所示：标称值有效数后0的个数第二位标称值第一位标称值12KΩ( 2 ) 文字符号法：用阿拉伯数字和文字符号两者有规律的组合来表示标称阻值，其允许偏差也用文字符号表示，文字符号的组合规律是这样的：符号R（或者K、M等）前面的数字表示整数阻值，后面的数字表示小数阻值。
例如：R12表示0.12Ω，5R1表示5.1Ω，2K7表示2.7KΩ表示允许误差表示小数阻值单位及小数点表示整数阻值各种文字符号表示的允许偏差：B C D F G J K M N±0.1% ±0.25% ±0.5% ±1% ±2% ±5% ±10% ±20% ±30%( 3 ) 色标法：用不同颜色的带或点在电阻器表面标出标称阻值和允许误差，具体又分为两种方法：○1两位有效数字的色标法（四色环电阻）：用4条色带表示标称阻值和允许偏差，其中3条表示阻值，1条表示偏差，如图:第一色環允許偏差標稱值有效數後0的個數標稱值第二位有效數字標稱值第一位有效數字1 2 35 R 1 J对于四色环电阻，各种颜色表示的数值及允许误差如下：颜色第一有效数第二位有效数倍率允许误差棕 1 1 101红 2 2 102橙 3 3 103黄 4 4 104绿 5 5 105蓝 6 6 106紫 7 7 107灰 8 8 108白 9 9 109金±5％银±10％○2三位有效数字的色标法（五色环电阻）：用5条色带表示标称阻值和允许偏差，如图：第一色環允許偏差標稱值有效數後0的個數標稱值第三位有效數字標稱值第二位有效數字標稱值第一位有效數字对于五色环电阻，各种颜色所表示数值及允许误差：颜色第一有效数第二位有效数第三位有效数倍率允许误差棕 1 1 1 101±1％红 2 2 2 102 ±2％橙 3 3 3 103黄 4 4 4 104绿 5 5 5 105 ±0.5％蓝 6 6 6 106 ±0.25％紫 7 7 7 107 ±0.1％灰 8 8 8 108白 9 9 9 109应特别指出：靠近电阻体一端的色带为第一色带，离电阻体一端较远的色带为最后一条。
SMT换算培训资料一、电阻是一种无方向之分的元件。
用符号“R”表示，单位是欧姆，符号“Ω”。
常用单位有MΩ KΩΩ兆欧千欧欧姆换算方法如下：1MΩ=1000KΩ 1KΩ=1000Ω常见贴片电阻换算分两种：（1）三位数换算，例如：103=10×103=10000Ω=10KΩ471 471=47×101=470Ω100100=10Ω换算原则是：前面两位数为有效数字（即照写），第三位为倍数（即零的个数）（2）四位数换算，例如：1001 1001=100×101=1000Ω=1KΩ16321632=163×102=16300Ω=16.3KΩ换算原则是:前三位数为有效数字(即照写)第四位为倍数(即零的个数)二、电容：有两种之分（1）无极性（无方向）电容（2）有极性（有方向）电容电容之符号是用“C”表示电容的单位是“法拉”用“F”表示常见单位有： F UF NF PF法拉微法拉法披法换算方法是：1F=106UF 1UF=106PF=1000000PF1NF=10×102=1000PF电容换算方法如下：104=10×104=100000PF= 0.1UF103=10×103=10000PF= 0.01UF10NF=10×103=10000PF= 0.01UF电容的误差表示,如:J ±5% D ±0.5% 330J:33PF±5%K ±10% F ±1% 102K:1000PF±10%M ±20% Z －20%+80% 104Z=0.1UF－20%+80% 三、电感电感之符号是用“L”表示电感的单位是亨利（简称亨），用字母＂H＂表示常用的单位： H mHμH nH亨毫亨微亨纳亨换算方法是：1H=1000mH;1mH=1000μH；1μH=1000nH。
