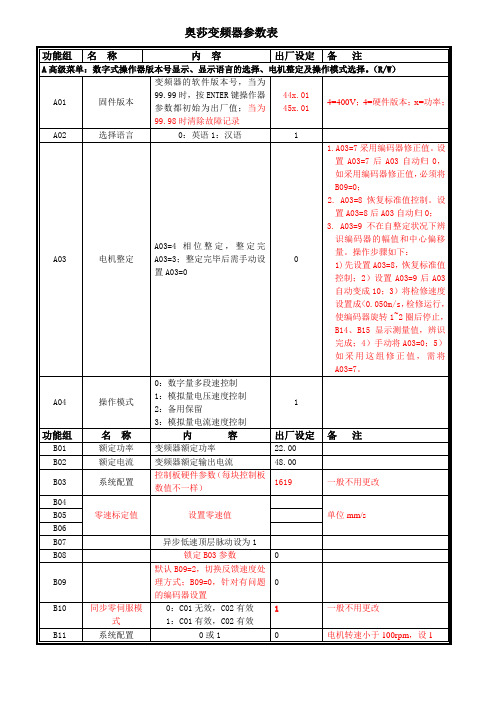

二代奥莎变频器(同步)AS320快捷调试

ATV320调试参数以下是ATV320调试参数的一些示例：1.额定电流参数（bFr）：这是设置驱动器的额定电流的参数。

可以根据所需的应用程序和所连接的电动机类型调整此参数。

2.额定功率参数（PN）：这是设置驱动器的额定功率的参数。

通过配置正确的额定功率，可以确保驱动器在正常运行时提供所需的功率输出。

3.加速时间参数（ACC）：这是设置驱动器的加速时间的参数。

加速时间定义了电动机从停止状态到达额定转速所需的时间。

4.减速时间参数（DEC）：这是设置驱动器的减速时间的参数。

减速时间定义了电动机从额定转速到停止状态所需的时间。

5.最小转速参数（LLC）：这是设置驱动器的最小转速的参数。

最小转速用于定义电动机的最低工作转速，以确保电动机在工作时保持稳定。

6.最大转速参数（HSP）：这是设置驱动器的最大转速的参数。

最大转速定义了电动机运行的最大转速限制，以避免超速运行。

7.PID参数：PID参数用于控制驱动器的速度和位置控制。

通过调整PID参数，可以精确控制驱动器的响应和稳定性。

8.输出频率参数（oFr）：这是设置驱动器的输出频率的参数。

根据所需的应用程序和所连接的电动机类型，可以调整输出频率以获得所需的运行速度。

9.控制方式参数：控制方式参数用于设置驱动器的控制模式，包括速度控制、位置控制等。

可以根据应用程序的要求选择适当的控制方式。

以上是ATV320调试参数的一些示例，当使用ATV320变频器时，需要根据具体的应用需求和电动机类型进行适当的参数设置和调整，以确保驱动器的正常运行和最佳性能。

同时，建议在进行参数调试和设置时参考ATV320的用户手册和技术文档，以了解更多的参数和设置选项。

9.检修状态在井道任何位置（一般在第二层站左右），进入井道自学习菜单，确认后转正常，电梯会自动返回到底楼平层位置，然后电梯自动向上运行，测楼层高度，到顶楼后，会自动停止运行；显示自学完成；打一下检修或断一下电，然后转正常；（如果显示自学习未成功，请察看相应的故障代码在进行处理）10.通过手持操作器登记电梯运行（如果试运行的时候，不想让电梯开关门，可以把主板的F165设置2），单层，双层，多层逐层运行，如果上行的时候，电梯不到平层，增大F56,冲过平层，减小F56；同样下行通过F57调整，不到平层，增大F57,冲过平层，减小F57；11.正常后，接好外呼通讯线，设置地址，测试其他功能；12.调试完毕。

13.关于启动舒适感调整建议：13.1 建议P2.00=200 P2.01=100 P2.15=0.8—1.013.2监控模拟口电压，如有偏置电压请调整P7.02的值，确保电梯停止时监控到电压为0.0V，否则电梯启动停车效果会差；13.3如果停车时主机有二次声响（即抱闸已经抱上，但主机在电流撤掉的时候有响声），需要增大主板的F141（KMY延时）的值（建议为0.8）和变频器的P2.19为0.3左右。

2层/2站自学习方法1.使电梯进入检修状态；2.检修将电梯开到下限位处，并且保证上平层开关脱出。

3．通过手持编程器进入自学习菜单，按菜单提示操作，打自学习命令；4.使电梯进入自动状态，电梯以自学习速度开始自学习，手持操作器在自学习成功后显示“自学习完成”。

5.检查参数F182(减速开关级数) 以及输入类型设置是否正确6.自学习后检查减速开关的距离是否符合规定7.自学习两遍检查两次自学习的楼层数据是否一致(最大误差 <= 3mm),以排除编码器干扰附录二、附图1（海德汉1387编码器的线号）：编码器型号6b 2a 3b 5a 4b 4a 7b 1a 2b 6a 1b 7a 5b 3aA B R C DUp+5V+5Vsensor0V0Vsensor + - + - + - + - + -Gree yellow Blue Re gray Pin white Brow black violet Gray Blue/redWhite Brow。

ATV320调试参数首先，我们来了解一些常见的调试参数：1.电机额定参数：这些参数是为了保证ATV320能够适配电机的工作要求。

包括电机额定功率、额定电压、额定电流等。

这些参数通常可以在电机的铭牌上找到。

2.加速时间和减速时间：这两个参数分别用于设置启动和停止时的加减速时间。

加速时间是指将电机转速从0加速到设定转速的时间，而减速时间是指将电机从设定转速减速到停止的时间。

3.防护等级：ATV320具有多种防护等级可供选择，如IP20、IP21、IP54等。

根据实际应用场景的要求，可以选择合适的防护等级。

4.输入电压范围：ATV320能够适配多种输入电压范围，常见的有单相220V和三相380V。

根据实际电网电压，设置合适的输入电压范围。

5.输出电压范围：ATV320输出的电压范围一般为0-电网电压。

根据实际要求和电机型号，设置合适的输出电压范围。

6.过载保护：ATV320具有过载保护功能，在设定的时间内，当电机电流超过设定值时，变频器会自动切断输出，以保护电机和设备。

以上仅是一些常见的调试参数，接下来我们将介绍如何设置这些参数。

首先，插上电源，将ATV320输入电缆连接到电网，将输出电缆连接到电机。

然后按下变频器上的"ENT"键进入主界面，使用上下方向键选择"ConF"，按下"ENT"进入配置菜单。

在配置菜单中，我们需要设置一些基本参数，如输入电压范围、输出电压范围等。

从菜单中选择"BASE"，按下"ENT"进入基础配置。

在基础配置中，可以设置输入和输出电压范围，还可以设置防护等级等。

根据实际情况，选择合适的参数进行设置。

接下来，我们需要设置电机的额定参数。

从基础配置中选择"Motor"，按下"ENT"进入电机配置。

在电机配置中，可以设置电机的额定功率、额定电压、额定电流等参数。

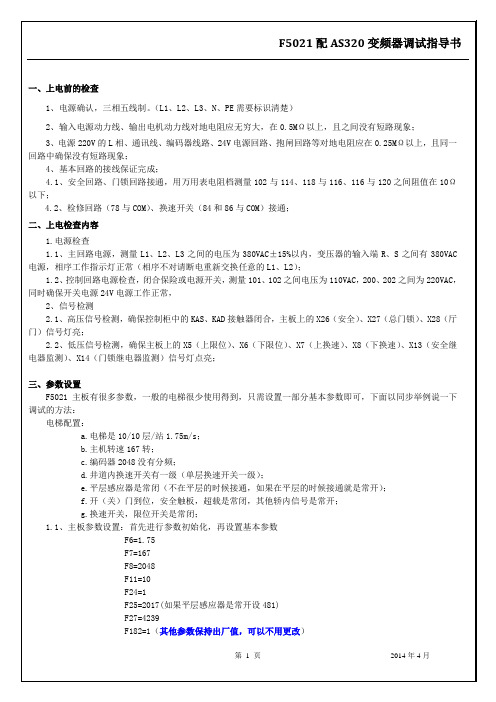

二代奥莎一体化（同步）AS380快捷调试便捷调试方法：主板里有很多参数，一般的电梯很少使用得到；下面以举例说一下调试的方法：电梯基本配置：a. 电梯层站是:11层/11站b. 电梯速度: 1.0m/s；c. 主机额定转速: 95转速，14.0A，24级；d. 编码器海德汉1387: 2048；慢车调试：1. 电梯机械安装到位，安全，门锁接通，动作正常2. 控制柜到主机U V W，抱闸接线正常；3. 编码器到PG卡的连接线必须牢靠，准确无误；4. 主板上对应的STATE快速闪动 SAFETY安全X20 DL门锁X21 HDLX22必须点亮；5. 主板基本参数设置：F6=1.0 (电梯额定速度)F201=3 （有速度传感器矢量控制）F204=14.0 (电机额定电流)F211=2048(编码器脉冲数)F11=11(电梯总插板数)F36=0(抱闸开关检测)F153=1(厅门锁类型检测)F156=1(是否有门锁回路触点检测 //0没有，1有 )F25=主板输入(X0-15) 出厂值或根据现场修改F26=主板输入(X16-25) 出厂值或根据现场修改F27=轿内输入(GX0-15) 出厂值或根据现场修改F28=轿顶输入(HX0-15) 出厂值或根据现场修改F202=1同步 (电机类型 //0异步，1同步 )F203=5.60 (电机功率)F206=95 (电机额定转速)F207=380 (电机额定电压)F208=24 (电机级数)F239=32.00% (电机空载电流系数)不变F210=1海德汉1387 (编码器类型 //0增量型编码器， 1正弦／余弦型编码器，2 Endat型编码器 )（其他参数保持出厂值，可以不用更改）6. 检修试运行，电机会出现几秒钟的整定,一会主机会已检修速度旋转，则整定完毕;运行慢车观察电流和运行速度是否正常.（如果电流很大 *编码器正确的情况下* 则可能是电机V和W反了）（如果电梯运行方向与给定指令反了，怎可以改变F234=0修改为1）（如果需要每次断电后在上电都进行编码器位置自学习“海德汉编码器，可以改变F210=2”，不然只有角度参数F242=0时才进行自动编码器自学习位置）快车调试：1. 电梯机械安装到位，安全，门锁都接通，动作正常（不可以短接）；2. 门机工作正常，开关门动作正常，开关门到位信号工作正常接线正确；3. 平层信号安装到位，工作正常；4. 平层插板垂直度，深度到位，没有误动作，不动作等；5. 井道上下强迫换速开关安装到位，工作正常；6. 监控手持操作器，通过监控菜单，监控各开关输入状态主板上对应的X4,X5必须工作正常，平层位置的时候X6,X7不亮；检修向上运行时，应该是X7先动作，X6后动作，快到上端站的时候，X4动作，同时保证X4动作后必须一直保持动作状态，甚至到平层信号动作后也要保持，其间不允许有一次复位；同样，检修向下运行时，应该是X6先动作，X7后动作，快到下端站的时候，X5动作，同时保证X5动作后必须一直保持动作状态，甚至到平层信号动作后也要保持，其间不允许有一次复位；7. 监控手持操作器，通过监控菜单，监控门机到位输入状态（1）门机的到位开关为常闭点时，门开门到位后：HX0,HX1必须是“*”，“-”，关门到位后：HX0,HX1必须是“-”，“*”；（2）门机的到位开关为常开点时，门开门到位后：HX0,HX1必须是“-”，“*”，关门到位后：HX0,HX1必须是“*”，“-”；8. 电梯在任何位置，进入井道自学习菜单，确认后转正常，电梯会自动返回到一楼，平层后开关门一次，然后电梯自动测楼层高度，到顶楼后，会自动停止运行；表示自学完成；打一下检修，然后转正常；9. 通过手持操作器登记电梯运行（如果试运行的时候，不想让电梯开关门，可以把主板的F165设置2），单层，双层，多层逐层运行，如果上行的时候，电梯不到平层，增大F56,冲过平层，减小F56，一般情况下10相当于100mm；同样下行通过F57调整，不到平层，增大F57,冲过平层，减小F57；10. 正常后，接好外呼通讯线，装上外呼面板设定每层楼的外呼地址，好了再测试其他功能；11. 舒适感调整：F212=100，F213=50调整启动舒适感，F226=0.5为零伺服时间，F215=30，F216=15调整加减速舒适感，F218=100，F219=10调整中速舒适感，F221=140，F222=5调整高速舒适感。

一、前言-AS320系列电梯专用变频器是上海辛格林纳新时达电机有限公司为电梯领域专门设计的新一代电梯专用变频器。

它具有调速性能好、操作简便等许多优点。

本手册是一本该变频器的简易操作说明书，它为电梯技术工程人员在选型、设计、调试及维修时提供简捷的参考信息。

如果想要获得AS320系列变频器更多、更详细的知识和信息，请通过本公司网站：下载并阅读“AS320系列电梯专用变频器使用说明书”。

用户也可向本公司有关部门联系，获取“AS320系列电梯专用变频器使用说明书”的光盘或纸面文件。

二、变频器的型号、技术指标和规格AS320系列变频器的型号见表 2.1。

表 2.1 AS320系列变频器的型号表AS320系列变频器的技术指标与规格如表2.2所示。

表 2.2 AS320系列400V级变频器的技术指标与规格表变频器的技术指标与规格表三、变频器的安装尺寸和质量AS320系列变频器的安装尺寸和质量见图3.1和表3.1。

图3.1 变频器的安装尺寸和质量表 3.1 AS320系列变频器的安装尺寸和质量表四、变频器接线端子定义1、主回路接线端子的说明AS320系列变频器主回路接线端子的排列如图4.1所示图4.1 主回路端子的排列图AS320系列变频器主回路端子的功能说明见表4.1。

表 4.1 主回路端子的功能说明2、 控制回路接线端子说明AS320系列变频器控制回路端子排列见图4.2控制回路端子图片。

图 4.2 控制回路端子图片AS320系列变频器控制回路端子排列及标号见图4.3。

图 4.3 控制回路端子排列及标号AS320系列变频器控制回路端子的功能说明见表4.2。

表 4.2 控制回路端子的功能说明PG 卡端子控制回路端子注：24V和XV必须短接3、ABZ增量型PG卡ABZ增量型PG卡（型号AS.T025）可接收两种编码器的输出信号，也即可配具有集电极开路信号或推挽信号的编码器。

ABZ增量型PG卡端子排列ABZ增量型PG卡（型号AS.T025）端子排列见图4.3。

AS380控制器二代一体机调试步骤控制器二代一体机调试步骤（针对同步电机）（针对同步电机）慢车调试：慢车调试：F06（电梯额定速度）=？m/sF12（检修速度）=0.25m/sF36（报闸开关检测模式）=0（无效）（无效）F62（防打滑运行限制时间）=32mF201（变频器驱动模式）=3（有速度传感器矢量控制）（有速度传感器矢量控制）F202（电机类型）=0/1（0为异步；1为同步）为同步）F203（电机额定功率）=根据电机铭牌标示设定根据电机铭牌标示设定F204（电机额定电流）=根据电机铭牌标示设定根据电机铭牌标示设定F205（电机额定频率）=根据电机铭牌标示设定根据电机铭牌标示设定F206（电机额定转速）=根据电机铭牌标示设定根据电机铭牌标示设定 F207（电机额定电压）=根据电机铭牌标示设定根据电机铭牌标示设定F208（电机极数）=根据电机铭牌标示设定（或电机的额定频率×120÷电机额定转速）÷电机额定转速） F209（电机额定转差频率）=同步设0；秦川主机设2.4F210（编码器类型）=同步设0；异步设1F211（编码器脉冲数）=同步设2048；异步设1024先短接安全回路、门锁、检修、上下限位，对于同步电机无需电机参数自学习，以上参数设定完后直接按检修运行按钮不要松开，此时变频器会自动捕获编码器信息，大概需要2～3秒就可完成电机自学习（在此时电机会有吱吱声）后直接运行。

秒就可完成电机自学习（在此时电机会有吱吱声）后直接运行。

快车调试：快车调试：F00（加速斜率）=0.550m/sF01（减速斜率）=0.550m/s F02（启动初S 弯角时间）=1.300SF03（加速末S 弯角时间）=1.100SF04（减速初S 弯角时间）=1.100SF05（减速末S 弯角时间）=1.300SF09（锁梯基站）=1（根据实际楼层设定）（根据实际楼层设定） F10（楼层偏置）=0（并联梯时根据实际偏差楼层设置）（并联梯时根据实际偏差楼层设置）F11（总楼层数）=？（井道内安装的隔磁板数设定）？（井道内安装的隔磁板数设定）F182（减速开关级数）=1/2（★注：以实际安装减速开关数来设定）（★注：以实际安装减速开关数来设定）F212（零速PID 调节器的P0增益）=200F213（零速PID 调节器的I0）积分=80F214（零速PID 调节器的D0微分）=0.50（可设0关闭）关闭）F215（低速PID 调节器的P1增益）=70F216（低速PID 调节器的I 1）积分=30F217（低速PID 调节器的D1微分）=0.50（可设0关闭）关闭）F218（中速PID 调节器的P2增益）=120F219（中速PID 调节器的I 2）积分=15 F220（中速PID 调节器的D2微分）=0.20（可设0关闭）关闭）F221（高速PID 调节器的P3增益）=140F222（高速PID调节器的I 3）积分=5.0F223（高速PID调节器的D3微分）=0.10（可设0关闭）关闭）F224（低速点切换频率）=1F225（高速点切换频率）=50F226（零伺服时间）=0.5～0.8F229（转矩补偿方向）=0/1（可更改主机上下运行方向）（可更改主机上下运行方向）F233（编码器反馈方向）=1（正方向）（正方向）F234（电机相序）=1（正方向）（正方向）F236（载波频率）=8F238（调节器模式）=1（1.5m/s以上可根据实际设2或3）F243（编码器零点位置校正）=0/2（0为正常模式；2为编码器零点位置校正，当电梯低速运行时主机有呜呜声时，设F243=2、检修速度设0.05m/s，按检修上下行低速运行30秒以，此时编码器零点位置校正完成）上后一体机会自动停止，F243会自动变成0，此时编码器零点位置校正完成）F255（ABZ编码器断线保护阀值）=20/100 （★注：速度1m/s以下的电梯设20；速度超过1m/s电梯，在开始检修运行时报82号编码器故障，设100后可恢复正常）后可恢复正常）。

上海新时达（STEP）电梯变频器AS320售后三维互动调试系统简介一、系统目的1.个性化产品结构展示，促进客户对产品的了解，提升销量；2.标准化产品售后安装流程，降低售后安装和调试的成本；二、功能结构1.语言选择：满足全球各个区域和国家的语言差异的需求；特点：自由选择多语种2.标准的安装流程1)结构拆卸：真三维720度任意旋转放大缩小，无死角的展示拆卸的任何一个部位，标准化产品的拆卸与安装步骤；特点：将工作更加趣味化，就像玩游戏置身于真实的三维空间；2)配线说明：根据现场不同PG卡选择对应的控制方式、PG卡、高低电平以及控制方式，系统自动判断出每一种方式，一对一的将系统图纸接口与产品端子对应；特点：不同现场不同选择，相同的只是更加任性话的操作；3)通电前检查：变频器与控制柜安装好之后，在通电前一遍基础检查；特点：自由的选择+视频的播放二合一，才是解决问题最好的方法；4)调试准备：调试前对调试工具（手操器）的了解也是至关重要，所以准备工作也是不能省去的；特点：除了手操器的基本介绍之外，我们还设定了通用的两个实例，通过实例的学习和实际操作的练习，让工程师对此产品能够更加得心应手；5)参数设定：有了前面了解的基础，才开始真正的参数设定，同步和异步电机有着本质的区别，所以分门别类的选择是必须的；特点：基本参数设定都不是问题，更重要的是如电梯自整定（自学习）成功与否的判断以及不同电梯梯速出现的不同信息的呈现，需要就是更多智能化的判断；6)首次运行：当我们按住上/下行方向键时，电梯轿厢实际运行的方向和手操器反馈数据的方向是我们首次运行检查和调试解决的重点；特点：根据上下行反馈的实际的数据，给出相应的解决方法；7)舒适感调整：启动、运行、停车种种不同情况出现现象不同，处理的方法也不一样；通过三维动画有效的说明现象，通过建议调整的参数解决问题；特点：出现的问题配合三维动画一目了然，建议调整的参数清晰具体；3.常见故障列表：将常见的故障进行汇总成库，故障代码、故障显示、故障原因、解决放方法等一一列出，通过简单的搜索来实现快速查找；特点：快速有效的查找故障原因和解决方案，其解决方案中的内互动容有文字、图片、互动视频；。
