ATV61变频器针对 0.75 至 2400 kW 三相同异步电机产品泵和风机会消耗大量的能源，特别是在工业环境和基础设施领域。
通过这种新一代的变频器，施耐德电气利用其在速度控制领域中范围广泛的专业技术和技能，协助您提高竞争力，保护您的设施，降低您的维护成本，同时保持环境友好性。
出众的性能、先进的功能...同时又一直强调简便性。
对所有通信网络、应用、用户等开放。
ATV61 标准转矩产品针对您的所有特殊需求提供了独创性的解决方案。
控制您的能耗■其节能可使能耗削减50%。
■在变频器控制下，流量为额定值 80% 时的电机功率仅对应额定功率的50%，而在传统控制方式下则为 95%。
■ATV61 提供多种控制比率：- 二次比率 (Kn2)。
- 电压/频率比 (2 或 5 个点)。
- 节能比：根据施加在设备上的负载来优化能耗。
■减少电流谐波 (直流电抗器、无源滤波器等)。
ATV61前沿产品！强大的产品阵容■ IP20，UL 1 型，三相 200 至 240 V：ATV61 0.75 至 90 kW■ IP20，UL 1 型，三相 380至 480 V：ATV61 0.75 至 630 kW■ IP20，UL 1 型，三相 500 至 690 V：ATV61 2.2 至 800 kW■ IP54，UL 12 型，三相 380 至 480 V：ATV61 0.75 至 90 kW■ IP23/54，柜式变频器，三相 380 至 480 V：ATV61 90 至 1400 kW■ IP23/54，柜式变频器，三相 500 至 690 V：ATV61 90 至 2400 kW■集成 A 级或 B 级 EMC 滤波器。
■适应全世界要求的产品：UL、CSA、CE、C-Tick、DNV、GOST、ATEX ...可扩展的功能基本设备配有多种功能：应用功能、输入/输出、通信网络等等，可通过以下板卡进一步扩展：■输入/输出扩展卡。
ATV61变频器参数设置步骤以下是设置ATV61变频器参数的步骤。
请按照以下步骤进行设置：1. 关闭ATV61变频器: 首先，确保ATV61变频器处于关闭状态。
关闭ATV61变频器: 首先，确保ATV61变频器处于关闭状态。
2. 连接通信线路: 使用适当的通信线路将ATV61变频器与计算机连接。
确保连接线路的质量和稳定性。
连接通信线路: 使用适当的通信线路将ATV61变频器与计算机连接。
确保连接线路的质量和稳定性。
3. 打开ATV61变频器: 将ATV61变频器打开，并确保它已经启动。
打开ATV61变频器: 将ATV61变频器打开，并确保它已经启动。
4. 进入参数设置界面: 在计算机上打开适当的软件，并通过通信线路进入ATV61变频器的参数设置界面。
进入参数设置界面: 在计算机上打开适当的软件，并通过通信线路进入ATV61变频器的参数设置界面。
5. 选择参数设置选项: 在参数设置界面中，浏览可用的参数设置选项，并根据需求选择相应的选项。
选择参数设置选项: 在参数设置界面中，浏览可用的参数设置选项，并根据需求选择相应的选项。
6. 设置参数数值: 选择特定参数选项后，输入适当的数值以进行参数设置。
确保输入的数值与实际应用要求相匹配。
设置参数数值: 选择特定参数选项后，输入适当的数值以进行参数设置。
确保输入的数值与实际应用要求相匹配。
7. 保存参数设置: 在完成参数设置后，确保保存所做的更改。
一般来说，参数设置界面会提供保存选项。
点击保存选项以保存参数设置。
保存参数设置: 在完成参数设置后，确保保存所做的更改。
一般来说，参数设置界面会提供保存选项。
点击保存选项以保存参数设置。
8. 测试参数设置: 在完成参数设置并保存参数后，进行一系列测试以确保参数设置的正确性和有效性。
测试过程可以包括模拟工作环境和监测输出结果等。
测试参数设置: 在完成参数设置并保存参数后，进行一系列测试以确保参数设置的正确性和有效性。

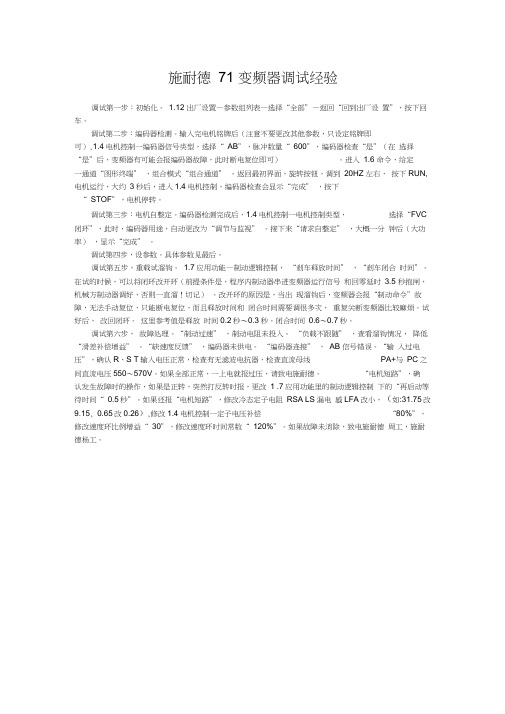

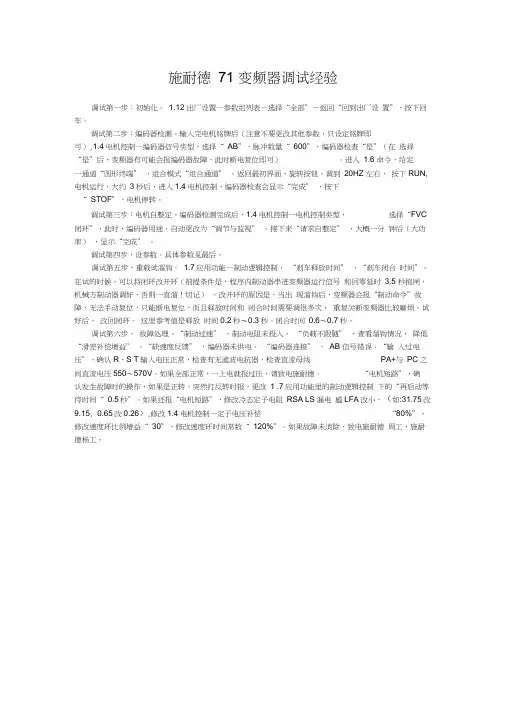

施耐德71 变频器调试经验调试第一步：初始化。
1.12 出厂设置—参数组列表—选择“全部”—返回“回到出厂设置”，按下回车。
调试第二步：编码器检测。
输入完电机铭牌后（注意不要更改其他参数，只设定铭牌即可）,1.4电机控制一编码器信号类型，选择“ AB”，脉冲数量“ 600”，编码器检查“是”（在选择“是”后，变频器有可能会报编码器故障，此时断电复位即可）。
进入1.6 命令，给定一通道“图形终端” ，组合模式“组合通道” 。
返回最初界面，旋转按钮，调到20HZ 左右，按下RUN,电机运行，大约3秒后，进入1.4电机控制，编码器检查会显示“完成” ，按下“ STOF”，电机停转。
调试第三步：电机自整定。
编码器检测完成后，1.4电机控制一电机控制类型，选择“FVC 闭环”，此时，编码器用途，自动更改为“调节与监视” 。
接下来“请求自整定” ，大概一分钟后（大功率），显示“完成” 。
调试第四步，设参数。
具体参数见最后。
调试第五步，重载试溜钩。
1.7应用功能—制动逻辑控制，“刹车释放时间” ，“刹车闭合时间”。
在试的时候，可以将闭环改开环（前提条件是，程序内制动器串进变频器运行信号和回零延时3.5 秒抱闸，机械方制动器调好，否则一直溜！切记）。
改开环的原因是，当出现溜钩后，变频器会报“制动命令”故障，无法手动复位，只能断电复位，而且释放时间和闭合时间需要调很多次，重复关断变频器比较麻烦。
试好后，改回闭环。
这里参考值是释放时间0.2秒〜0.3秒。
闭合时间0.6〜0.7秒。
调试第六步，故障处理。
“制动过速” ，制动电阻未投入。
“负载不跟随” ，查看溜钩情况，降低“滑差补偿增益” 。
“缺速度反馈” ，编码器未供电。
“编码器连接” ，AB 信号错误。
“输入过电压”，确认R、S T输入电压正常，检查有无滤波电抗器，检查直流母线PA+与PC之间直流电压550〜570V。
如果全部正常，一上电就报过压，请致电施耐德。
“电机短路”，确认发生故障时的操作，如果是正转，突然打反转时报，更改1 .7应用功能里的制动逻辑控制下的“再启动等待时间“ 0.5秒”。
施耐德ATV61的调试变频器面板频率设定运行在参数初始化后，将“设臵(SEt-)”菜单下的LSP 低速运行频率设为需要的频率值，其余参数不动。
而后将24+与LI1短接就可以启动了。
多段速输出全部参数复位，LI1为启动端子CFG=STS启停宏应用功能FUN菜单PSS—子菜单下PS2=LI5 LI5做切换PS4=LI6 LI6做切换SP2 多段速2SP3 多段速3SP4 多段速4寸动输出全部参数复位，LI1为启动端子应用功能FUN菜单下JOG--下JOG=LI6 LI6执行寸动功能，LI1为启动端子JGF=6HZ 寸动频率，设定不允许超过10HZ简单的PID参数简单启动SIM菜单下★CFG=PID★NSp 电机额定转速★TFr=50 最大频率★ACC 加速时间★DEC 减速时间★HSP=50 上限频率设臵SET菜单下★Ftd = 49.6HZ 大于此值闭合FLA★FtdL = 16HZ 小于此值闭合FTAL电机控制DRC菜单★Ctt = UFq 可变转矩输入/ 输出设臵I-O★tCC=2C 按住“ENT”键2 秒★TCt = lel 长信号AI2 --下★AI2t=1OU 正电压单向输入★AI2F= 0.36S 滤波时间R1-- 下★R1= FtA 频率大于或者★R1= FLT 变频器无故障时闭合，那么加减泵通信设定★R1D=1 不频繁动作R2-下★R2= FtAL 频率小于★R2D=1 不频繁动作AO1-- 下★AO1=OFR 输出频率★AO1t=10U AO1输出电压★AO1F=0.6 S 滤波时间应用功能FUNrEF-- 下★Fr1b = NO 不用AI2STT-下★Stt=nST 自由停机ADC—下★ADC=NO 自动直流制动PID-- 下★PIF=AI2 反馈通道★PIF1 = 0 反馈最小值★PIF2 = 10.00 最大值10000 ，调此值校正稳压值★PIP1 = 0 最小值★PIP2 =10.00 给定最大★P11 =yes RP1作为给定值★RP1★RPG =3 比例★RIG =3 积分★PIC =NO 正特性★POH =50HZ PID最大输出值故障管理FLtRst-下rSF=LI2 设LI2为故障复位端子ATR-下★ATR=YES 故障复位★tAr=10 最大重起动时间段/分钟通信COMMDI-下★ADD=1 MODBUS地址★TBr=9.6 波特率全部PID参数浅蓝色的是多个菜单下重复的参数，在此处不设定。

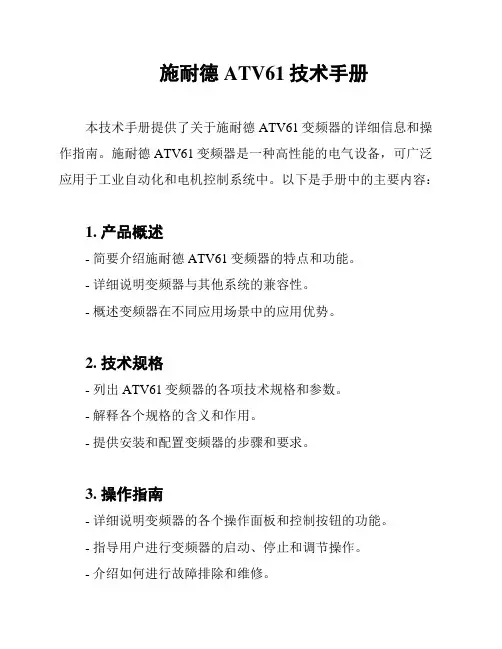

施耐德ATV61技术手册
本技术手册提供了关于施耐德ATV61变频器的详细信息和操作指南。
施耐德ATV61变频器是一种高性能的电气设备，可广泛应用于工业自动化和电机控制系统中。
以下是手册中的主要内容：
1. 产品概述
- 简要介绍施耐德ATV61变频器的特点和功能。
- 详细说明变频器与其他系统的兼容性。
- 概述变频器在不同应用场景中的应用优势。
2. 技术规格
- 列出ATV61变频器的各项技术规格和参数。
- 解释各个规格的含义和作用。
- 提供安装和配置变频器的步骤和要求。
3. 操作指南
- 详细说明变频器的各个操作面板和控制按钮的功能。
- 指导用户进行变频器的启动、停止和调节操作。
- 介绍如何进行故障排除和维修。
4. 应用示例
- 提供一些典型的应用示例，演示如何将ATV61变频器应用于不同的工业控制场景。
- 每个示例包括所需的配置和设置参数。
5. 常见问题解答
- 回答用户常见问题并提供解决方案。
- 建议用户遇到问题时首先参考此部分。
6. 附录
- 提供有关施耐德ATV61变频器的附加信息和参考资料。
- 包括技术术语解释、常见故障代码和诊断方法等。
本技术手册旨在为用户提供详尽而易于理解的关于施耐德ATV61变频器的信息。
阅读本手册可以帮助用户正确操作和维护该设备，发挥其最佳性能。
请注意，本技术手册中的内容可能会随产品更新而有所变化。
请定期检查施耐德官方网站以获取最新的技术文档和公告。

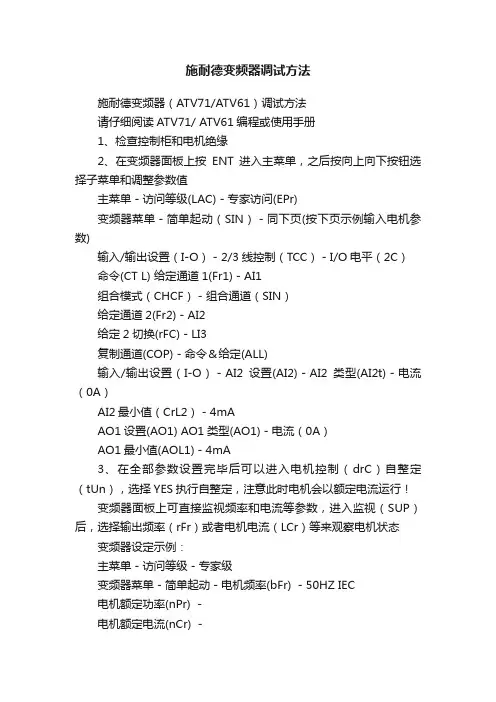

施耐德变频器调试方法施耐德变频器（ATV71/ATV61）调试方法请仔细阅读ATV71/ ATV61编程或使用手册1、检查控制柜和电机绝缘2、在变频器面板上按ENT进入主菜单，之后按向上向下按钮选择子菜单和调整参数值主菜单－访问等级(LAC)－专家访问(EPr)变频器菜单－简单起动（SIN）－同下页(按下页示例输入电机参数)输入/输出设置（I-O）－2/3线控制（TCC）－I/O电平（2C）命令(CT L) 给定通道1(Fr1)－AI1组合模式（CHCF）－组合通道（SIN）给定通道2(Fr2)－AI2给定2切换(rFC)－LI3复制通道(COP)－命令＆给定(ALL)输入/输出设置（I-O）－AI2设置(AI2)－AI2类型(AI2t)－电流（0A）AI2最小值（CrL2）－4mAAO1设置(AO1) AO1类型(AO1)－电流（0A）AO1最小值(AOL1)－4mA3、在全部参数设置完毕后可以进入电机控制（drC）自整定（tUn），选择YES执行自整定，注意此时电机会以额定电流运行！变频器面板上可直接监视频率和电流等参数，进入监视（SUP）后，选择输出频率（rFr）或者电机电流（LCr）等来观察电机状态变频器设定示例：主菜单－访问等级－专家级变频器菜单－简单起动－电机频率(bFr) －50HZ IEC电机额定功率(nPr) －电机额定电流(nCr) －电机额定转速（nSp）－最大输出值＝50HZ电机热保护电流(ItH)＝电机额定电流加速时间(ACC)＝8秒减速时间(DEC)＝8秒输入/输出设置－2线控制－I/O电平命令给定通道1－AI1组合模式－组合通道控制通道切换－通道1有效给定通道2设置－端子排给定2切换－通道1有效复制通道－命令＆给定。

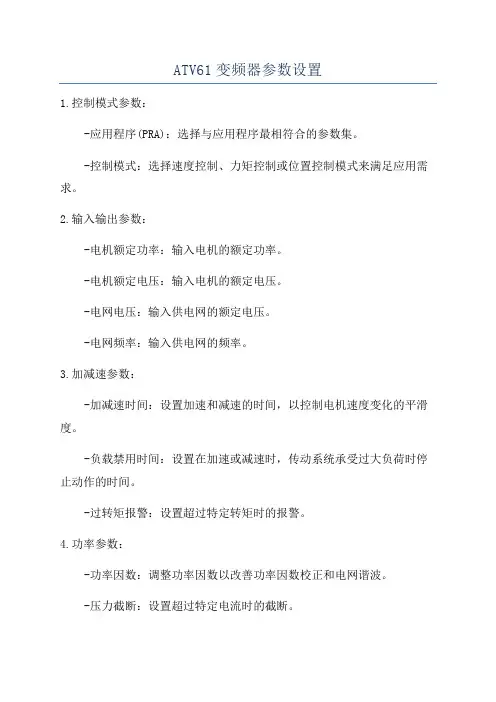

ATV61变频器参数设置
1.控制模式参数：
-应用程序(PRA)：选择与应用程序最相符合的参数集。
-控制模式：选择速度控制、力矩控制或位置控制模式来满足应用需求。
2.输入输出参数：
-电机额定功率：输入电机的额定功率。
-电机额定电压：输入电机的额定电压。
-电网电压：输入供电网的额定电压。
-电网频率：输入供电网的频率。
3.加减速参数：
-加减速时间：设置加速和减速的时间，以控制电机速度变化的平滑度。
-负载禁用时间：设置在加速或减速时，传动系统承受过大负荷时停止动作的时间。
-过转矩报警：设置超过特定转矩时的报警。
4.功率参数：
-功率因数：调整功率因数以改善功率因数校正和电网谐波。
-压力截断：设置超过特定电流时的截断。
5.故障及警报参数：
-故障使能：激活或禁用故障功能。
-故障恢复：设置故障恢复时的时间。
6.通信参数：
-通信类型：选择与系统控制器通信的类型，如MODBUS或以太网。
-通信速率：设置通信速率。
7.输入输出配置：
-数字输入映射：将数字输入与特定功能或动作相连。
-数字输出映射：将数字输出与特定功能相连。
这只是ATV61变频器参数设置的一部分，其他参数还包括过载保护、环境参数、电杂散参数等。
根据具体应用和需求，可能还需要调整其他参数。
建议在设置参数之前，详细阅读ATV61变频器的用户手册，以了解每个参数的功能和影响，以便正确设置和调整变频器以满足应用要求。
ATV61变频器操作面板按键布置为：本机集成面板：通过按键操作可以设置、调整并保存参数，下面举例说明：假设需要设置SET菜单中的ACC参数，在rdY状态（显示rdY）下，按“上（下）箭头”按键找到SET菜单（显示SEt）；按“ENT”按键进入，按“上（下）箭头”按键找到ACC参数（显示ACC）；按“ENT”按键进入ACC参数的设置，显示“15.0”（出厂设置或之前被设置过的值）；按“上（下）箭头”按键修改数值，将其改为想要设置的值（比如需要改为26.0）；按“ENT”按键，保存修改过的参数值，屏幕闪烁一次表示保存成功；按“ESC”按键退回到ACC参数（显示ACC）；按“ESC”按键退回到SET菜单（显示SEt）；按“ESC”按键退回到准备状态（显示rdY）。
参数设置完毕，如下流程图所示。
其他参数的设置可参照这个流程。
具体可设置的参数内容和设置方法请参阅产品ATV61用户手册。
对于常规应用，变频器设置步骤一般为：1、宏配置2、设置电机铭牌数据3、电机自整定（自学习）4、设置保护类参数5、根据控制要求定义逻辑端子6、根据工艺或负载要求设置通用参数7、试运行，根据运行情况调整变频器控制参数下面对上述步骤进行详细讲解。
1、宏配置：针对不同负载的控制要求，施耐德变频器预先定义了宏配置，定义了I/O端子的初始功能。
ATV61出厂宏配置为“泵和风机”，I/O配置如下：更改宏配置，可在“1.1简单启动菜单”下修改。
如有需要，也可以单独重新配置端子定义，此时的宏配置为用户定制宏。
2、设置电机铭牌数据在“1.1简单设置”或“1.4电机控制”菜单中设置有关电机的名牌数据：额定电压、额定频率、额定电流、额定转速、功率因数等。
3、电机自整定（自学习）设置好电机铭牌数据后，可以对电机进行自整定（自学习）。
具体操作为：进入“1.1简单设置” 或“1.4电机控制”菜单，进入自整定（tUn）参数，选中“请求自整定（YES）”，按“ENT”按键，变频器自动对电机进行自整定。
ATV61变频器_ATV61HU15M3施耐德变频器说明书ATV61变频器_ATV61HU15M3施耐德变频器说明书注意事项：在使用本产品前，请仔细阅读本说明书，并严格按照操作要求进行操作。
任何未经授权的改动或操作，施耐德电气不承担任何责任。
故障或问题的解决需由专业人员操作。
第一章：产品概述1.1 产品简介ATV61HU15M3型号是施耐德电气生产的一款变频器。
它具有节能、调速和保护设备等功能，适用于各种应用场合。
1.2 主要特点a) 高性能：ATV61HU15M3具有高时钟频率，高控制精度和高输出电压。
b) 内置保护：具备过电流、过载、过热等故障的保护功能。
c) 多功能IO：支持多种输入输出接口，方便用户应用和连接其他设备。
d) 节能环保：通过控制减速机的输出速度，实现节能效果。
1.3 产品规格a) 输入功率.220V～240V, 50/60Hzb) 输出功率.15KWc) 控制方式：向量控制d) 适用负载：重脉冲负载第二章：安装准备2.1 安装环境要求a) 温度：-10°C～40°Cb) 湿度.20%～90%（无结露）c) 高度：＜1000米d) 电源：要求稳定的供电2.2 安装步骤a) 安装前检查：检查设备包装是否完好，并确认配件齐全。
b) 安装驱动装置：将ATV61HU15M3固定在固定架上，确保稳定安装。
第三章：使用说明3.1 变频器启停操作a) 启动操作：将电源接通，在显示屏上“启动”按钮。
b) 停止操作：“停止”按钮，停止电机的工作。
3.2 变频器调速操作a) 旋钮调速：通过旋转速度调节旋钮，实现电机的调速。
b) 程序控制调速：通过控制面板上的程序设置功能，实现电机的调速。
3.3 故障排除a) 电源故障：检查供电是否正常，如有异常及时更换或修复。
b) 过热故障：检查风扇是否正常工作，如需要更换请联系专业人员。
c) 过载故障：检查负载是否超过额定值，并及时减少负载。

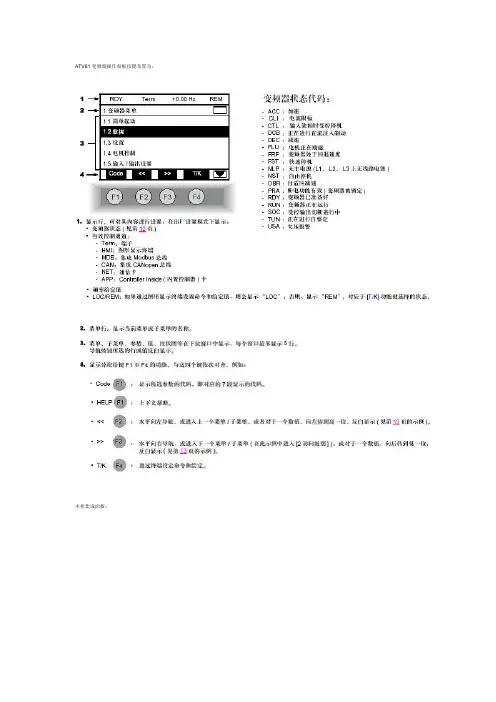

ATV61参数设置菜单［1变频器菜单］［2访问等级］［3打开/另存为］［4密码］［5语言选择］［6监视设置］［7显示设置］［1变频器菜单］［1.1简单起动］:用于快速起动的简化菜单［1.2监视］:显示电流、电机与输入/输出值［1.3设置］:访问可在运行期间修改的调节参数［1.4电机控制］:电机参数（电机铭牌，自整定，开关频率，控制算法等）［1.5输入/输出设置］:I/O设置（缩放比例，滤波，2线控制，3线控制等）［1.6命令］:命令与给定通道的设置（图形显示终端，端子，总线等）［1.7应用功能］:应用功能设置（例如：预置速度，PID等）［1.8故障管理］:故障管理设置［1.9通信］:通信参数（现场总线）［1.10诊断］:电机/变频器诊断［1.11软硬件识别］:变频器与内部可选件的识别［1.12出厂设置］:访问设置文件并返回出厂设置［1.13用户菜单］:用户在［7.显示设置］菜单中创建的专用菜单［1.14内置控制器卡］：可选Controlle门nside（内置控制器）卡的设置［1.1简单起动］［2/3线控制］tCC=2C［2线控制］［宏配置］CFG=PnF［泵和风机］bFr［标准电机频率］=［50HzIEC］（50）:IECnPr［电机额定功率］=UnS［电机额定电压］=［电机额定电流］nCr=107X-YmAFrS［电机额定频率］=nSP ［电机额定速度］=tFr ［最大输出值频率］=tUn ［自整定尸［No ］(nO)/［Yes ］(YES)/［电阻已整定］(dOnE) tUS ［自整定状态］［电阻未整定］(tAb):默认的定子阻抗值用于控制电机。
［整定等待中］(PEnd):已经请求自整定，但还未执行。
［整定进行中］(PrOG):正在执行自整定。
［整定失败］(FAIL):自整定失败。
［电阻已整定］(dOnE):自整定功能测出的定子阻抗被用于控制电机。
PHr［ABC 相序］(AbC):正相序［ACB 相序］(ACb):反相序ItH ［电机热保护电流］=0~1.2LnACC ［加速时间］=60SdEC ［减速时间］=60SLSP ［低速频率］=0.1HZHSP ［高速频率］=50HZ[1.6命令](CtL-)Fr1[给定1通道]模拟输入 模拟输入 模拟输入，如果已经插入 模拟输入，如果已经插入 ［图形终端］(LCC):图形显示终端[Modbus](Mdb):集成的Modbus 总线[CANopen](CArj):集成的CANopen 总线［通信卡］(nEt):通信卡(如果已经插入)[控制器内置卡](APP ):ControllerInside［RP ］(PI):频率输入，如果已经插入VW3A320犷展卡 ［编码器输入］(PG )：编码器输入，如果已经插入编码器卡 CCS ［命令通道切换］二［通道1有效］(Cd1):［命令通道1］(Cd1)被激活(不能切换) Cd1［命令通道1］［端子排］(tEr):端子［图形终端］(LCC):图形显示终端［Modbus ］(Mdb):集成的Modbus 总线［CANopen ］(CAn):集成的CANopen 总线［通信卡］(nEt):通信卡(如果已经插入)［编程卡］(APP):ControllerInside (内置控制器)卡(如果已经插入) 注意：组合模式］(CHCF)=［隔离通道］(SEP)或［I/O 模式］(IO),此参数可以使用 Cd2［命令通道2］［端子排］(tEr):端子［图形终端］(LCC):图形显示终端［Modbus ］(Mdb):集成的Modbus 总线[AI1给定](AI1)[AI2给定](AI2)[AI3给定](AI3)[AI4给定](AI4) VW3A3202r 展卡 VW3A3202r 展卡 (内置控制器)卡(如果已经插入)［CANopen］(CAn):集成的CANopen总线［通信卡］(nEt):通信卡(如果已经插入)［编程卡］(APP):ControllerInside (内置控制器)卡(如果已经插入) 注意：组合模式］(CHCF)=［隔离通道］(SEP)或［I/O 模式］(IO),此参数可以使用 rFC ［给定2切换］=［通道1有效］(Fr1):不能切换给定，［给定1通道］(Fr1)被激活 Fr2［给定2通道］［AI1给定］(AI1):模拟输入 模拟输入 模拟输入，如果已经插入模拟输入，如果已经插入:图形显示终端[Modbus](Mdb):集成的Modbus 总线[CANopen](CArj):集成的CANopen 总线［通信卡］(nEt):通信卡(如果已经插入)［控制器内置卡］(APP ):ControllerInside ［RP ］(PI):频率输入，如果已经插入VW3A320犷展卡［编码器输入］(PG )：编码器输入，如果已经插入编码器卡 ［1.5输入/输出设置］(I-O-) [AI2给定](AI2)[AI3给定](AI3)[AI4给定](AI4)[图形终端](LCC) VW3A3202r 展卡 VW3A3202r 展卡 (内置控制器)卡(如果已经插入)。
ATV61变频器通用参数设置步骤ATV61变频器操作面板按键布置为：本机集成面板：通过按键操作可以设置、调整并保存参数，下面举例说明：假设需要设置SET菜单中的ACC参数，在rdY状态（显示rdY）下，按“上（下）箭头”按键找到SET菜单（显示SEt）；按“ENT”按键进入，按“上（下）箭头”按键找到ACC参数（显示ACC）；按“ENT”按键进入ACC参数的设置，显示“15.0”（出厂设置或之前被设置过的值）；按“上（下）箭头”按键修改数值，将其改为想要设置的值（比如需要改为26.0）；按“ENT”按键，保存修改过的参数值，屏幕闪烁一次表示保存成功；按“ESC”按键退回到ACC参数（显示ACC）；按“ESC”按键退回到SET菜单（显示SEt）；按“ESC”按键退回到准备状态（显示rdY）。
参数设置完毕，如下流程图所示。
其他参数的设置可参照这个流程。
具体可设置的参数内容和设置方法请参阅产品ATV61用户手册。
对于常规应用，变频器设置步骤一般为：1、宏配置2、设置电机铭牌数据3、电机自整定（自学习）4、设置保护类参数5、根据控制要求定义逻辑端子6、根据工艺或负载要求设置通用参数7、试运行，根据运行情况调整变频器控制参数下面对上述步骤进行详细讲解。
1、宏配置：针对不同负载的控制要求，施耐德变频器预先定义了宏配置，定义了I/O端子的初始功能。
ATV61出厂宏配置为“泵和风机”，I/O配置如下：更改宏配置，可在“1.1简单启动菜单”下修改。
如有需要，也可以单独重新配置端子定义，此时的宏配置为用户定制宏。
2、设置电机铭牌数据在“1.1简单设置”或“1.4电机控制”菜单中设置有关电机的名牌数据：额定电压、额定频率、额定电流、额定转速、功率因数等。
3、电机自整定（自学习）设置好电机铭牌数据后，可以对电机进行自整定（自学习）。
具体操作为：进入“1.1简单设置” 或“1.4电机控制”菜单，进入自整定（tUn）参数，选中“请求自整定（YES）”，按“ENT”按键，变频器自动对电机进行自整定。
施耐德A T V61——P I D供水调试说明(总4页)-CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除地大单台恒压供水施耐德变频器ATV61调试说明一、施耐德ATV61变频器是专门为泵类电机而单独开发的一种变频器，功能强大。
对于小功率变频器，可以单独购买图形显示终端，它可以支持中文；对于大功率变频器，图形显示终端是标准件。
不用图形显示终端时可以使用本机上的集成显示终端。
各按键功能如下：二、电机接线：将变频器的R,S,T,分别接入三相380V电源，输出U,V,W，分别接电机三根线，变频器接线端子和地排相连。
确认变频器上的逻辑输入开关SW1在SOURCE位置上，将PWR和24+端子接在一块。
在本例中我们使用4~20MA电流型传感器，将24V电源的负极接到变频器模拟输入的公共端COM上，将24V电源的正极接到传感器信号的正极上，传感器的另外一端接到AI2端子上。
三、运行前要先进行自学习：方法是进入SIM简单起动模式下，设置BFR标准电机频率、NPR电机额定功率、UNS电机额定电压、NCR电机额定电流、FCS电机额定频率、NSP电机额定速度；以上都设定完成之后，把TUN自整定参数改成YES，点击ENT键进行自学习。
如果电机不能空载，也可不进行自学习，但必须设定电机参数。
四、基本参数设置：1、进入SIM简单启动模式，将TCC设成2C，即为二线制，我们平常用二相线即可。
二线制和三线制的区别为：2、ITH电机热保护电流：设成额定电流的1.2倍即可。
3、ACC加速时间：30S。
从最低频率到最高频率所需要的时间4、DEC减速时间：20S。
从最高频率到最低频率所需要的时间。
5、LSP低速频率：8HZ.电机所允许的最低频率。
6、HSP高速频率：50HZ.进入SET设置模式下：7、SFR变频器开关频率设成12HZ.8、TLS低速运行超时设成300S，当电机连续在低速运行超过TLS 设定的时间，将请求停机。
ATV61变频器参数调整方法
本文档将介绍ATV61变频器的参数调整方法，以帮助用户正确地配置和使用该设备。
1. 参数调整前的准备工作
在进行参数调整之前，确保您已经了解了ATV61变频器的基本操作，并确保您具备必要的技术知识。
2. 参数调整步骤
以下是ATV61变频器参数调整的常见步骤：
步骤一：进入参数菜单
在变频器控制面板上，按下“MENU”按钮，进入参数菜单。
步骤二：选择参数组
使用“上”和“下”按钮浏览不同的参数组。
根据您的需求选择适当的参数组。
步骤三：调整参数值
使用“上”和“下”按钮选择要调整的参数项，然后使用“左”和“右”按钮调整参数值。
步骤四：保存参数设置
在完成参数调整后，按下“ENT”按钮保存您的设置。
步骤五：退出参数菜单
按下“ESC”按钮退出参数菜单，并返回到主界面。
3. 常见参数调整建议
在参数调整过程中，以下是一些常见的建议和注意事项：
- 在调整参数值之前，建议先查阅ATV61变频器的用户手册，
了解各个参数项的功能和取值范围。
- 根据您的具体需求，调整不同的参数项，例如：加速度时间、减速度时间、最大转速等。
- 注意调整参数时的安全性，确保设备处于安全状态下进行参
数调整。
4. 额外资源和支持
如需进一步了解ATV61变频器的参数调整方法，可以咨询设
备制造商提供的技术支持或参考官方文档。
文档完成。
注：本文档内容仅供参考，请在实际操作中遵循ATV61变频
器的用户手册和设备制造商的指导。
ATV61变频器通用参数设置步骤ATV61变频器操作面板按键布置为：
本机集成面板：
通过按键操作可以设置、调整并保存参数，下面举例说明：
假设需要设置SET菜单中的ACC参数，
在rdY状态（显示rdY）下，
按“上（下）箭头”按键找到SET菜单（显示SEt）；
按“ENT”按键进入，按“上（下）箭头”按键找到ACC参数（显示ACC）；
按“ENT”按键进入ACC参数的设置，显示“15.0”（出厂设置或之前被设置过的值）；按“上（下）箭头”按键修改数值，将其改为想要设置的值（比如需要改为26.0）；按“ENT”按键，保存修改过的参数值，屏幕闪烁一次表示保存成功；
按“ESC”按键退回到ACC参数（显示ACC）；
按“ESC”按键退回到SET菜单（显示SEt）；
按“ESC”按键退回到准备状态（显示rdY）。
参数设置完毕，如下流程图所示。
其他参数的设置可参照这个流程。
具体可设置的参数内容和设置方法请参阅产品ATV61用户手册。
对于常规应用，变频器设置步骤一般为：
1、宏配置
2、设置电机铭牌数据
3、电机自整定（自学习）
4、设置保护类参数
5、根据控制要求定义逻辑端子
6、根据工艺或负载要求设置通用参数
7、试运行，根据运行情况调整变频器控制参数
下面对上述步骤进行详细讲解。
1、宏配置：
针对不同负载的控制要求，施耐德变频器预先定义了宏配置，定义了I/O端子的初始功能。
ATV61出厂宏配置为“泵和风机”，I/O配置如下：
更改宏配置，可在“1.1简单启动菜单”下修改。
如有需要，也可以单独重新配置端子定义，此时的宏配置为用户定制宏。
2、设置电机铭牌数据
在“1.1简单设置”或“1.4电机控制”菜单中设置有关电机的名牌数据：额定电压、额定频率、额定电流、额定转速、功率因数等。
3、电机自整定（自学习）
设置好电机铭牌数据后，可以对电机进行自整定（自学习）。
具体操作为：进入“1.1简单设置” 或“1.4电机控制”菜单，进入自整定（tUn）参数，选中“请求自整定（YES）”，按“ENT”按键，变频器自动对电机进行自整定。
如果自整定成功，屏幕显示“电阻已整定（done）”，否则显示“no”。
需要注意的是：自整定应在没有命令激活的情况下进行。
4、设置保护类参数
设置各种保护类参数，如“1.4电机控制”菜单中的CLI电流限幅参数等
需要注意：当变频器功率与电机功率不匹配时，更应注意关于保护方面的参数，以免保护不当，造成设备的损坏。
5、根据控制要求定义逻辑端子
I/O端子的功能已经在宏配置的时候被初步分配。
当这些配置无法满足控制要求时，可以在I/O菜单（显示I_O）中更改相应端子的定义。
I/O端子可被定义为各种功能，详细内容请参阅ATV61用户手册。
6、根据工艺或负载要求设置通用参数
根据具体应用情况，需要设置的参数，一般在“1.1简单设置”菜单或“1.3设置”菜单中，比如：加速时间ACC、减速时间DEC、低速频率LSP、高速频率HSP等。
具体参数请参阅ATV61用户手册。
7、试运行，根据运行情况调整变频器控制参数
上述设置完成后，可以起动变频器进行试运行。
初次运行时应短暂运行，注意检查电机旋转方向。
如果电机转向不正确，可在“1.1简单设置”菜单或“1.4电机控制”菜单中修改PHr参数。
根据负载运行情况，有针对性的进行其他参数的调整。
1.5 输入输出设置里-2线类型—0 1 电平
