DT300使用手册
- 格式:doc
- 大小:5.06 MB
- 文档页数:14
NEC DT300数字话机说明书NECDT300数字话机是一款全功能数字通信终端,是专为企业客户和消费者打造的智能型移动通信终端。
它集成了NEC领先的移动通信技术与数字通信技术、先进的语音处理技术和优质的多媒体通讯技术。
可提供多种增值业务: IP电话、手机拨打、短信、即时通讯、数码相机以及数字座机等。
功能: NECDT300数字话机支持呼叫中心管理,支持自动呼叫计划模式和无呼叫模式(带呼叫中心自动录音功能)、呼叫保护模式、电话显示/提醒模式、语音/数据广播模式、呼叫记录和查询模式等。
该产品具有优秀的质量、完善的功能以及良好的价格低廉等特点。
1.本机使用说明书主要介绍了产品的基本构造和特点,用户需要了解的功能以及使用方法。
通过一键拨号按键或语音键拨号键盘,将该设备接入座机或手机。
输入法选择标准键盘输入法:单击屏幕上的["选择键值"]键或按#键,进入该界面选择["自动呼叫计划"]或["自动录音"]方式可实现自动语音计划;如果您希望语音与数据同时进行,则需要设置(如"语音"/"数据"等)和语音/数据广播时长。
通过数字键盘上的["数字电话"/"短信"或"即时通讯"按钮,可以实现数据广播及通话记录存储;在您希望显示本机或电话号码时,需将数字键盘上的["数字电话"/"短信"]按键设为最大显示字数可显示5字节;可以在呼叫记录表中记录号码查询信息;对于用户比较关心或需要详细了解信息方面可通过按键提示进行;当用户拨打1、2、3、4等键仍无法接听挂机电话时,可以通过点击["呼叫保护"]键将呼叫记录恢复并将其发送到指定邮箱。
2.用户需要按下开关机键,选择拨号方式;3.确认号码后,点击发送按钮。
拨号成功后(请确认拨到手机号)将会提示输入电话号码。
QUICKLINE -10 TM保护热流计法导热仪操作手册4.0 版本2003年6月第一章简介QuickLine-10热导仪可以用于测量固体材料在室温附近的导热系数。
由于QuickLine-10的操作简便、实验的样品量少与实验所需的时间短等优点,所以非常适合用于材料性质的测定与例行性的质量控制。
金属、陶瓷、塑胶、复合材料、玻璃、橡胶与石墨等材料都能够准确的得到测量。
QuickLine-10也能够量测纸或者塑胶薄膜类厚度的样品。
QuickLine-10热导仪具有多种的型号可供选择。
受测样品的截面必须固定为边长25 mm 的矩形,或者是直径25 mm的圆形,或者是直径50 mm的圆形。
可供选择的使用电源为115、230以及110伏特交流电。
请确认您所收到的仪器与您所订购的型号是否相符,本手册适用于各种使用电源,配备或者未配备冷却水源的QuickLine-10-[3]。
QuickLine-10-[3]所适用的是直径50 mm的圆形试片。
第二章测量方法2.1 ASTM E1530测试标准QuickLine-10是依照ASTM E1530来测量导热系数。
其测试标准是:以具有再现性的压力,将受测样品夹在两个不同温度、经过抛光的金属表面之间。
下半部的金属接触平面是属于热流传感器的一部分,当热流从上半部平面经过样品到下半部平面时,一个垂直的温度梯度存在于上述系统中。
通过测量样品厚度、样品两端的温度差异与热流传感器所探测的热流量,就能够测定样品的导热系数。
在热平衡时,被测样品会符合下列Fourier热流方程式:Rs = [(T u━T l) / Q]━R int (1)式中 Rs 为测样品的热阻T u为上面板的表面温度T l 为下面板的温度Q 为通过样品的热流量R int 为样品与上下面板表面的总的接触热阻受测样品的热阻值定义如下:Rs = d /λ (2)where d = sample thicknessλ = thermal conductivity方程式(1)是包括界面间的热阻值,因为QuickLine-10并不是直接量测受测样品本身的实际温差,而是量测和样品接触的上下金属表面间的温差。

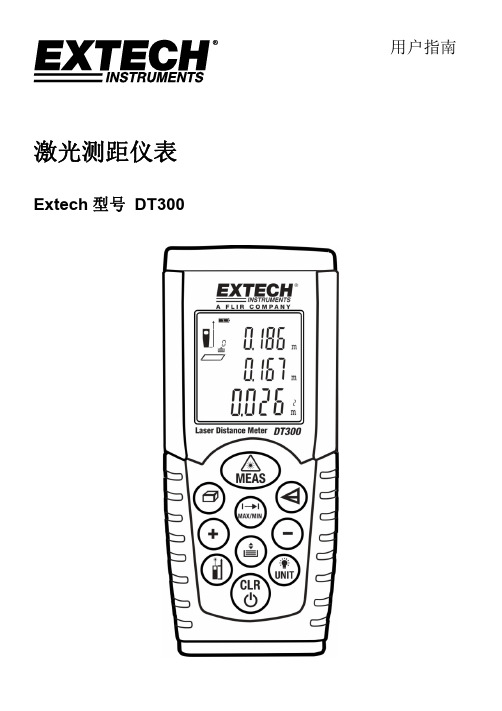

用户指南激光测距仪表Extech型号DT300简介感谢您选购 Extech DT300激光测距仪。
本仪表测量距离可达164英尺( 50米),并计算面积和体积。
此外, DT300包括一个激光指示器以确保准确定位。
该仪表在交付前均经过全面测试及校准,只要妥善使用,您便可常年享受其可靠服务。
安全指引为了确保安全操作和仪表的正常工作,请仔细遵循这些说明。
如未遵守这些警告,可能会导致严重的人身伤害。
警告: 切勿直接注视或将激光指示器射向眼睛。
低能量可见激光通常不存在危险,但如果直接观看的时间过长,可能导致某些潜在的危险出现。
激光级别 (级别 2)本DT300从仪器的顶部产生可见的2级激光束。
切勿直视激光束或将激光束指向任何人的眼睛。
保护眼睛通常是一个自动反应(例如:“眨眼反射作用”)。
警告: 切勿使用光学镜片,如双筒望远镜或天文望远镜直视激光束。
这会造成危险。
仪表准许使用于∙测量距离∙计算面积及体积∙量度角度仪表不适合使用於∙量度超过规定的测量极限∙妥协或解除仪表原置的安全系统∙移除仪表上的危險或說明標籤∙改装或转换仪表∙使用第三方配件∙在棚架或梯子间使用仪表而没有适当的安全措施∙测量时附近有正在工作的机器或部分機器正在安裝是没有保護的∙将仪表指向阳光∙进行户外或路边测量, 如建筑工地范围, 但没有足够的安全防范措施仪表说明书正面仪表板 1. 激光指示器 2. 激光束3. LCD 多功能显示屏4. 键盘 (将展示如下)5. 电池仓置于仪表背面显示屏幕1. 当激光激活时激光状态图标的显示2. 参考水平 (顶部)3. 参考水平(底部)4. 面积,体积和间接测量图标5. 单距离测量模式6. 电池状态图标7. 阅读记忆位置号码8. 错误图示9. 持续MIN -M AX 测量模式 10. 显示行 1 11. 显示行 212. 显示行 3 (摘要显示行)面积-体积键操作指引测量时注意事项1. 为了达到最佳效果,选择平坦,坚硬光滑的表面2. 如果目标尺寸需要增加,可使用纸板或类似的材料3. 当电池图标显示于屏幕屏,请更换电池4. 仪器会不会透过玻璃,液体或泡沫塑料测量5. 以下原因将可能导致不准确的测量结果:∙ 低电量∙超过规定的测量距离范围 ∙ 不规则形状的物体接近測量目标测量前准备1. 按下MEAS 键将启动仪表。
TPM-300(DL)型微机厂用电快速切换装置使用说明书合富共展机电科技有限公司目录1.引言 (1)2.装置硬件构成 (1)2.1 面板 (1)2.2 内部插件 (2)2.3 背板端子 (3)3.运行巡检说明 (6)3.1光字牌或DCS信号 (6)3.2面板巡检 (7)4. 液晶显示及操作说明 (8)4.1主菜单 (8)4.2子菜单 (8)5. 定值参数设定 (16)5.1整定定值 (16)5.2方式设置 (17)6.现场调试投运 (17)6.1准备工作 (17)6.2静态调试试验 (18)6.3.空载传动试验 (19)6.4带负荷实切试验 (20)1.引言TPM-300(DL)型微机型厂用电快速切换装置是为解决厂用电的安全运行而研制的。
采用该装置后,可避免母线电压(残压)与备用电源电压差压过大合闸而对电机造成冲击;尽量缩短断电时间,可采用快速切换,如失去快速切换的机会,则装置自动转换为同期判别或残压判别的慢速切换,同时在电压衰减的过程中,可分段切除部分非重要负荷,以利于重要辅机的自起动。
不仅提高了厂用电切换的成功率,而且确保发电厂设备安全。
2.装置硬件构成TPM-300(DL)型微机厂用电快速切换装置硬件主要由以下几部分组成:✧大面板✧内部插件✧背板端子2.1 面板本装置面板由液晶显示屏、操作键、指示灯、部分组成。
2.1.1液晶显示屏液晶显示屏是操作使用人员与装置间的主要交流工具。
本装置采用240×128宽温液晶屏,配合操作键,可以进行测量值显示、功能投退、定值整定、就地手动切换操作、事件追忆、打印等操作。
2.1.2操作键操作键共有9个,分别为:✧↑、↓:上下移动菜单或滚屏。
✧←、→:移动定值参数位或选择追忆事件。
✧+、-:修改定值参数时,增减数字。
✧Q(取消):取消当前定值输入或退出当前菜单。
12✧ 确定:菜单选择确认或定值输入确认。
✧ 复位:可同时将主、辅CPU 复位,但不能清信号。
WEPOWER2PD632大功率IGBT智能驱动模块使用手册WEPOWER 系列大功率IGBT智能驱动模块是特别为大功率IGBT设计的更为可靠,安全的智能驱动模块。
本产品已获得国家专利授权。
WEPOWER公司推出的系列大功率IGBT智能驱动模块驱动功率大、设计精巧、功能齐全,使用方便,填补了国内在大功率IGBT智能驱动器领域的空白,对我国电力电子技术及相关产业的发展起到了非常积极的促进作用。
我公司生产的2PD632双通道大功率IGBT智能驱动模块可直接替代CONPECT公司的2SD315型产品。
1.主要特点、技术指标和运用1)主要特点:* 适用于大功率IGBT模块驱动* 带短路、过流以及欠压保护* 软关断保护技术* 特别可靠和耐用* 高电气隔离* 开关频率从0~150KHZ* 占空比:0~100%* 抗干扰强,dv/dt>100,000V/us* 内部集成DC/DC电源2)技术指标驱动通道数:2通道;适用母线电压:≤1700V;额定输入电压:15V(±0.5V);最大驱动电流:±32A;内置DC/DC功率:2*6W;PWM输入电平:0-16V(兼容TTL和COMS);额定驱动电压:+15V/-10V;操作温度范围:2PD632I:-40℃~+85℃2PD632J: -40℃~+105℃2PD632M:-55℃~+125℃最大指标符号 定 义 参数 单位 VDD 原边供电电压 16 V VDC 原边供电电压 15.6 V V输入信号电压(高) VS+0.3 V iHV输入信号电压(低) GND-0.3 V iLIout输出峰值电流 16 A PEAK输出平均电流 250 mA IoutAVmax最大开关频率 100 kHz fmax最高C、 E极监测电压 1700 V VCEdv/dt 电压上升率 50 kV/usVisoIIO输入输出隔离电压(AC,RMS,2S) 4000 VVisoIPD 局部放电截止电压,RMS,QPD≤10PC 2000 VVisoI12通道1和通道2隔离电压(AC,RMS,2S)2000 VRGonmin最小开通电阻 0.5 ΩRGoffmin最小关断电阻 0.5 ΩQout/pulse单个脉冲最大输出电能 23 uCTop 使用温度2PD632I -40℃~+85℃℃2PD632J -40℃~+105℃2PD632M -55℃~+125℃Tstg 存储温度2PD632I -55℃~+105℃℃2PD632J -55℃~+125℃2PD632M -60℃~+130℃特性指标符号 定 义参数单位 最小 典型 最大VDD 原边供电电压 14 15 16 V VDC DC/DC供电电压 14.5 15 15.6ISO 原边空载电流 80 mA 原边最大电流 1000 mAVi输入信号电压 15/0 VViT+逻辑高输入门限电压3.5 - - VViT-逻辑低输入门限电压- - 1.5 VVG(on)门极开通电压 +15 VVG(off)门极关断电压 -10 Vtd(on)开通延迟时间 0.2 ustd(off)关断延迟时间 0.22 ustd(err)故障输出延迟时间 0.5 ustTD 通道1和通道2内部默认死区时间1.8 usCPS原副边耦合电容 17 pF VCEsat VEC过流保护门限 9 V W 重量 35 gMTBF 平均无故障时间(Ta=40℃,最大负载)1.6 106h3)应用z逆变器z电机驱动z机车牵引z大功率变换器z大型开关电源2、2PD632外形尺寸及引脚排列引脚功能引脚功能1 VDD +15V 输入端电源2 VDD +15V输入端电源3 SO1 通道A故障输出4 /RST 复位输入5 CA 通道A死区电容6 inB B通道输入7 CB 通道B死区电容8 NC9 SO2 通道B故障输出10 inA A通道输入11 GND 输入端电源地12 GND 输入端电源地13 VDC 内部DC/DC +15V 输入14 VDC 内部DC/DC +15V 输入15 VDC 内部DC/DC +15V 输入16 VDC 内部DC/DC +15V 输入17 VDC 内部DC/DC +15V 输入18 GND(dc) 内部DC/DC电源地19 GND(dc) 内部DC/DC电源地20 GND(dc) 内部DC/DC电源地21 GND(dc) 内部DC/DC电源地22 GND(dc) 内部DC/DC电源地44 G1 通道1门极输出43 G1 通道1门极输出42 COM1 通道1公共端41 COM1 通道1公共端40 NC39 E1 通道1E极38 E1 通道1E极37 NC36 C1 通道1C极检测端35 NC34 NC33 NC32 G2 通道2门极输出31 G2 通道2门极输出30 COM2 通道2公共端29 COM2 通道2公共端28 NC27 E2 通道2E极26 E2 通道2E极25 NC24 C2 通道2C极检测端23 NC3.应用举例下图是2PD632的运用参考电路。
三一重工股份有限公司SANY HEAVY INDUSTRY LIMITED COMPANY三一泵车操作手册营销公司客户服务部二○○六年七月目 录第一部分 三一泵车操作1、泵车由行驶切换到油泵的工作步骤―――――――――――12、支腿操作――――――――――――――――――――――13、遥控操作――――――――――――――――――――――94、臂架操作――――――――――――――――――――――135、泵送操作――――――――――――――――――――――166、泵送洗车――――――――――――――――――――――167、泵送结束操作――――――――――――――――――――198、文本显示器操作―――――――――――――――――――21第二部分 三一泵车保养1、机械部分――――――――――――――――――――――282、臂架部分――――――――――――――――――――――393、液压系统――――――――――――――――――――――41第三部分 泵车安全操作1、安全注意事项――――――――――――――――――――462、支承安全注意事项――――――――――――――――――483、伸展臂架安全常识――――――――――――――――――494、安全操作规程及注意事项―――――――――――――――50第一部分 三一泵车操作1、 泵车由行驶切换到油泵的工作步骤:①拉起手刹手刹拉起制动②底盘档位置于空档,发动机熄火,检查料斗里是否有异物并清除,然后打开PTO (限五十铃底盘),启动发动机。
③检查气压,应大于700K P a 。
按下电源按钮,等待10秒左右,完成PLC 程序初始化;按下电源按钮,等待10秒左右④ 脚踩下离合器,⑤按下油泵位置按钮,分动箱从行驶位置切换到泵送位置。
踩下离合器按下油泵位置按钮并保持,直到按扭指示灯亮并听到一声气响,方可松开此按钮。
气压必须大于700KPa⑥脚踩离合器挂档位后(挂与分动箱传动比1:1的档位),慢慢松开离合器。
DT300系统菜单使用说明按“PW”键或同时按“F”+“决定”+“PW”键,屏幕显示:一、1。
EXECUTE AP(运行应用程序):屏幕显示:按“Ent”:运行应用程序。
按“CLR”:取消操作。
二、2.SET MODE(模式设置):屏幕显示:2.1 Environment Setting(环境设置):选项设置说明APO time(Auto power OFF) 00 to 59 自动断电时间ABO time(Auto backlight OFF) 10 to 59 seconds 自动关闭背光显示时间Key click enable/dasable 按键声音非禁止/禁止Sound volum of buzzer low/mid/high/OFF 蜂鸣器声音低/中/高/关闭2.2 Display Mode Setting(显示模式设置):屏幕显示:2.2.1设置字体,屏幕显示:按1,设置字体点阵大小,屏幕显示:可以选择6点阵、8点阵和10点阵。
按2,设置字体类型,屏幕显示:选项1表示标准字体,选项2表示粗体。
2.2.2设置系统主菜单显示语言,屏幕显示:按1,选择日语;按2选择英语。
2.3 Barcode(扫描码):在此菜单下可设置:1. READ COUNT 识读条码次数缺省设置: 1 (对条码进行1次识读)合法值 : 1 — 92. VERIFY COUNT 校验次数缺省设置: 3 (对条码进行1次校验)合法值: 1 — 93. TIME OUT 按着扫描钮连续识读时间(单位秒)超时不再读条码缺省设置: 4合法值: 1 — 92.4 SET ID(设置ID号):屏幕显示:按1,设置设备ID 号,屏幕显示:2,代理商ID 号(防止非法应用程序的使用),屏幕显示:三、3.设置系统的日期和时间:按可退回上级菜单。
: 四、4.传输(TRANSMIT )4.1.接收应用程序和文件,屏幕显示:4.2.两个终端间通讯,屏幕显示:(1).从指定的驱动器上接收数据(副本);(2).向指定的驱动器上发送数据(副本);(3).设置指定的驱动器。
使用说明书电烤箱型号:仅家庭用使用前,请仔细阅读本说明书及保修证并妥善保管社内检查合格产品Т ʾ Ҭ η ԼKX306_00_20200724.indd 13第一章 安全使用注意事项 .............................................................4-5第二章 部件及功能 ........................................................................6-7第三章 显示屏介绍 (7)第四章 使用方法 (8)第五章 按键说明 .........................................................................9-11第六章 清洁及保养 (11)第七章 故障分析及排除 (12)第八章 产品基础信息和装箱明细 (13)第九章 食品接触用信息 .................................................................14电烤箱产品的有害物质限制使用标识表 .. (15)尊敬的用户:为了便于您正确操作本机器,在使用前请仔细阅读本说明书。
请务必认真阅读第一章“安全使用注意事项”。
4 警告: 对可能导致人员危险、重伤、重大财产损失的风险要警惕;注意:对可能导致人员受伤或物品损害的风险要关注。
工作期间,产品前部、左右侧和上部等表面温度升高,标有“高温表面”符号的区域/表面,工作过程中会变烫,请注意避免烫伤。
1. 本产品仅供家庭使用,请勿作为其他用途。
2. 本产品不打算由存在肢体、感官或精神能力缺陷或缺少使用经验和知识的人(包括儿童)使用,除非有负责他们安全的人对他们进行与器具使用有关的监督或指导。
应照看好儿童,确保他们不玩耍本产品。
3. 打开包装后,请即刻将塑料袋放入垃圾桶,以免儿童玩耍,造成窒息的危险。
操作手册210 系列传感变送器CP 210, CTV 210,TH 210,TM 210差压 / 风速 / 风量 / 湿度 / 温度 / 大气压1.1. 变送器介绍 (4)1.2. 按键介绍 (4)1.3. 选择输出信号 (5)1.4. 传感器保护盖 (5)2.进入变送器设置 (6)3.F 100 : 变送器基本设置 (7)3.1. 变送器固件版本 (7)3.2. 设置显示屏 (7)3.2.1设置显示屏对比度 (7)3.2.2设置显示屏背光时间 (7)3.2.3设置显示屏背光强度 (8)3.3. 按键安全锁 (8)4.F 200 : 通道和测量单位设置 (9)5.F 300 : 模拟输出信号设置 (10)5.1. 输出信号诊断 (10)5.1.1模拟输出信号接线 (10)5.1.2模拟输出信号诊断 (10)5.2. 设置模拟输出信号对应量程 (11)6.F 500 : 测量功能设置 (13)6.1. 自动校准 (CP 210) (13)6.2. 差压测量稳定度系数 (CP 210) (13)6.3. 自动校准周期 (CP 211, CP 212, CP 218) (14)6.4. 风速测量稳定度系数 (CTV 210) (14)6.5. 输入校准补偿值 (15)7.F 600 : 补偿, 差压风速探头系数和截面积设置 (16)7.1. 温度补偿值 (CP 218, CP 219) (16)7.1.1单位设置 (16)7.1.2设置温度补偿值 (16)7.2. 高度补偿值 (CO 212, CP 218, CP 219, CTV 210) (17)7.3. 差压风速探头系数 (CP 218, CP 219) (17)7.3.1选择差压风速探头 (17)7.3.2设置差压风速探头系数 (18)7.3.3设置风速修正系数 (18)7.4. 设置风管截面积和风量系数 (18)7.4.1设置风管种类 (CP 218, CP 219, CTV 210) (18)7.4.2选择风管尺寸单位 (CP 218, CP 219, CTV 210) (19)7.4.3设置风管尺寸 (CP 218, CP 219, CTV 210) (19)7.4.4设置其他风管系数 (CP 218, CP 219, CTV 210) (20)8.功能总结 (21)8.1. F 100 (21)8.2. F 200 (21)8.3. F 300 (21)8.4. F 500 (22)8.5. F 600 (22)9.1. CP 211 (23)9.2. CP211-R (24)9.3. CP212-213 (25)9.4. CP214-215 (26)9.5. CP218-219 (27)9.6. CTV210 (28)9.7. TH210 (29)9.8. TH210S (30)9.9. T M210 (31)1.产品简介1.1.变送器介绍含显示屏的 210 系列变送器可通过按键设置。
第三部分
通
讯
软
件
手
册
目录
概述 (48)
一、通讯软件 (49)
1.1安装驱动 (49)
二、使用说明 (51)
2.1 DT300采集器程序说明及设置通讯座DIP开关 (51)
2.1.1 DT300采集器程序说明 (51)
2.1.2 通讯座DIP (51)
2.2下载程序文件 (52)
2.2.1 通讯线缆 (52)
2.2.2 通讯座DIP开关设置 (52)
2.2.3 Lmwin425设置 (52)
2.2.4 DT300数据采集器系统设置 (53)
2.2.4.1基本设置 (53)
2.2.4.2传输应用程序 (54)
2.3下载数据文件 (56)
2.3.1 通讯线缆 (56)
2.3.2 DIP开关设置 (56)
2.3.3 Lmwin425设置 (56)
2.4上载数据文件 (58)
2.4.1 通讯线缆 (58)
2.4.2 DIP开关设置 (58)
2.4.3 Lmwin425设置 (58)
概述
1、简要说明
使用对象
数据采集设备管理人员。
使用目的
使数据采集设备管理人员能够熟练掌握采集设备与计算机( PC)进行更新应用程序的操作,保障今后数据采集设备的软件版本升级/更新。
2、使用要求
数据采集设备是精密仪器,在不明白设备操作使用前,请不要随意通过软件进行程序更新,也不要随意的更改采集设备的系统设置,否则可能造成数据采集设备的损坏或者不能够正常使用。
手册中详细介绍了常见的更新应用程序的方法,请严格按照手册的要求,操作数据采集设备。
3、通讯软件简介
通讯软件: Lmwin425。
配套软件: USB驱动程序。
软件应用环境: WIN2000系统(Win XP操作系统未经微软验证,不建议使用)
4、参考资料
在阅读本手册前请先参考《硬件维护手册》、《操作系统手册》。
一、通讯软件驱动安装
1.1安装
Lmwin425通讯软件在使用前必须安装USB 驱动程序(IPXpress USB IrDA Ver2.1),安
装USB 驱动程序的操作方法如下:
此时选择安装路径,继续按“NEXT ”
选择Next 继续
:
安装完成通讯软件的驱动程序。
二、通讯软件使用说明
2.1 DT300采集器程序说明及设置通讯座DIP开关
2.1.1 DT300采集器程序说明
DT300 数据采集器的应用程序文件共有三个,分别是APSMP.LOD(程序文件)、FONT6SK.FON (字库文件)、PATCH001.LOD(补丁文件),都是CASIO数据采集器应用程序不可缺少的部分。
随着客户需求不同,APSMP.LOD文件是变动的,而FONT6SK.FON和PATCH001.LOD文件都是相同的。
这三个文件传输到CASIO 采集器不同的盘中,具体为:
APSMP.LOD C盘
FONT6SK.FON A盘
PATCH001.LOD B盘
2.1.2通讯座DIP
通讯座的DIP开关决定数据通讯时的通讯速率,其主要的设置如下:
目前,CASIO-DT364IOE通讯座只支持这四种通讯速率。
2.2下载程序文件
2.2.1通讯线缆
选择USB通讯线缆。
2.2.2 通讯座DIP开关设置
使用4M的通讯速率,将1、5、6置ON,其它置OFF。
2.2.3 Lmwin425设置
双击Lmwin425目录中的dwnuputil.exe文件,出现如下界面:
(1) 点击configure,出现configure子菜单,如下:
此时选择IrDA,使其前部出现” ”号。
(2)点击Execute, 出现Execute子菜单,如下:
此时选择Command,出现如下菜单
此时选择Command 中的Send; File(s)中通过Brower 选择此时要下载的程序文件;Destination Dir 中输入接受文件的终端路径,下面是传输apsmp.lod 的例子:
此时点击OK,将数据采集器进行设置后,放入通讯座进行传输。
注意:
1、传输字体文件和补丁文件的方法同上,只是传输的目标路径不同。
2、传输程序、数据的目录只能是英文目录,不可为中文,因为该软件暂不支持中文目录。
2.2.4 DT300数据采集器系统设置 2.2.4.1基本设置 2.2.4.1.1 操作系统
同时按“F5”+“ENT ”+“PW ”键,热启动采集器,屏幕显示:
2.2.4.1.2 设置日期时间
在图1界面按3,设置系统的日期和时间:
图2
按‘CLR’键可退回上级菜单。
2.2.4.1.3 通讯
在图1界面按4,进入通讯(TRANSMIT)菜单:
图3
2.2.4.1.4 设置通讯协议
在图3中按4,设置通讯协议,屏幕显示:
图4
选择1,FLINK协议,按ENT确定,系统自动返回到图3界面。
2.2.4.2传输应用程序
1.先根据初始化的1-4项进行设定系统功能。
2.然后在图1界面选择4,进入图3界面。
3.在图3界面选择3,进入图5界面。
4.在图5界面选择1,进入传输界面图6,等待传输,此时请参考Lmwin425通讯软件的相关使用说明。
相关的界面显示请参考以下:
图1 图4
图6 图5
2.3下载数据文件
2.3.1通讯线缆
选择USB通讯线缆。
2.3.2 DIP开关设置
使用4M的通讯速率,将1、5、6置ON,其它置OFF。
2.3.3 Lmwin425设置
双击Lmwin425目录中的dwnuputil.exe文件,出现如下界面:
(1)点击configure,出现configure子菜单,如下:
此时选择IrDA,使其前部出现” ”号。
(2)点击Execute, 出现Execute子菜单,如下:
此时选择Command,出现如下菜单:
此时选择Command中的Send; File(s)中通过Brower选择你此时要下载的数据文件;Destination Dir中输入路径(数据文件传输到A:\),下面是传输good.txt的例子:
此时点击OK,执行数据采集器相应的下载数据文件模块,放入通讯座进行传输。
2.4上载数据文件
2.4.1通讯线缆
选择USB通讯线缆
2.4.2 DIP开关设置
使用4M通讯速率,将1、5、6置ON, 其它置OFF。
2.4.3 Lmwin425设置
双击Lmwin425目录中的dwnuputil.exe文件,出现如下界面:
(1)点击configure,出现configure子菜单,如下:
此时选择IrDA,使其前部出现” ”号。
(2)点击Execute, 出现Execute子菜单,如下:
此时选择Command,出现如下菜单Array此时选择Command中的Receive,点击OK,然后执行数据采集器操作系统中相应的数据传输模块,接着将数据采集器放入通讯座中进行传输,系统会自动将所要传输的数据传输到计算
机(PC)。
