机械学基础电子教案-第08章

机械基础电子教案第一章：机械基础概述1.1 机械基础知识介绍机械的定义、分类和特点解释机械原理及其应用领域1.2 机械元素的识别与功能介绍常见的机械元素，如螺丝、螺母、轴承等解释每个机械元素的功能和作用1.3 机械制图基础介绍机械制图的基本概念和符号解释机械图纸的阅读和理解方法第二章：机械传动与控制2.1 机械传动概述介绍机械传动的定义和分类解释机械传动的作用和应用领域2.2 齿轮传动介绍齿轮的类型和特点解释齿轮传动的原理和计算方法2.3 液压与气压传动介绍液压与气压传动的基本原理解释液压与气压传动的应用和控制系统第三章：机械结构与设计3.1 机械结构概述介绍机械结构的定义和分类解释机械结构的设计原则和方法3.2 机械零件设计介绍机械零件设计的基本要求和方法解释机械零件的强度计算和选择方法3.3 机械装配设计介绍机械装配设计的基本原则和方法解释机械装配图的绘制和分析方法第四章：机械制造与加工4.1 机械制造概述介绍机械制造的定义和分类解释机械制造的过程和方法4.2 机械加工方法介绍常见的机械加工方法，如铸造、锻造、切削等解释每种机械加工方法的特点和应用领域4.3 机械加工精度与质量控制介绍机械加工精度和质量的概念解释机械加工精度与质量的控制方法和手段第五章：机械设备与维护5.1 机械设备概述介绍机械设备的定义和分类解释机械设备的使用和维护方法5.2 机械设备的维护与保养介绍机械设备维护保养的基本内容和方法解释机械设备维护保养的重要性5.3 机械设备的故障诊断与维修介绍机械设备故障诊断的方法和步骤解释机械设备维修的方法和技术第六章：力学基础6.1 力学基本概念介绍力、质量、速度等基本力学概念解释牛顿三定律及其应用6.2 静力学讲解静力学的解题方法，如受力分析、力的合成与分解介绍摩擦力、重力、支持力的概念及计算6.3 动力学解释牛顿运动定律，包括惯性、加速度、力与运动的关系探讨动能、势能的概念及其转换第七章：材料力学7.1 材料力学概述介绍材料力学的研究内容和方法解释应力、应变、弹性模量的概念7.2 材料的力学性能讲解材料的拉伸、压缩、弯曲、剪切等性能探讨材料强度、韧性、塑性的区别与应用7.3 杆件受力分析分析轴向拉伸、压缩、弯曲的受力特点及计算方法介绍剪切、扭转的受力分析及计算第八章：机械零件8.1 轴承与轴介绍轴承的类型、特点及应用解释轴的尺寸、形状和加工方法8.2 齿轮与传动讲解齿轮的啮合、传动比、齿轮的材料与强度计算探讨蜗轮、蜗杆等其他传动机构的应用8.3 联接与紧固介绍联接的类型、特点及应用解释螺纹、螺栓、螺母等紧固件的设计与选型第九章：机械系统9.1 机械系统设计概述介绍机械系统的设计原则和方法解释机械系统的性能评价与优化9.2 机械系统动力学分析机械系统的动力学特性，如惯性、阻尼、弹性探讨机械系统稳定性的判断与提高方法9.3 机械系统控制介绍机械系统控制的基本概念和方法解释控制器、传感器、执行器的选用与集成第十章：机械创新与可持续发展10.1 机械创新介绍机械创新的类型、方法及其重要性探讨机械创新在现代工业中的应用案例10.2 可持续发展与绿色机械解释可持续发展的概念及其在机械领域的应用探讨绿色机械设计、制造和回收的技术与策略10.3 机械发展趋势分析现代机械行业的发展趋势，如智能制造、精密加工等探讨新兴技术如3D打印、等在机械领域的应用前景重点和难点解析重点环节1：机械基础知识机械的定义、分类和特点机械原理及其应用领域重点环节2：机械元素的识别与功能常见机械元素的识别和功能机械元素在实际应用中的重要性重点环节3：机械制图基础机械制图的基本概念和符号机械图纸的阅读和理解方法重点环节4：机械传动与控制机械传动的分类和作用齿轮传动、液压与气压传动的原理和应用重点环节5：机械结构与设计机械结构的设计原则和方法机械零件设计、装配设计的要求和步骤重点环节6：机械制造与加工机械制造的过程和方法机械加工方法的特点和应用领域重点环节7：机械设备与维护机械设备的使用和维护方法机械设备维护保养的重要性和实施步骤重点环节8：力学基础力、质量、速度等基本力学概念牛顿三定律及其应用重点环节9：材料力学材料的拉伸、压缩、弯曲、剪切的力学性能材料强度、韧性、塑性的区别与应用重点环节10：机械系统机械系统的设计原则和方法机械系统动力学特性和控制方法本文针对机械基础电子教案，重点解析了机械基础知识、机械元素的识别与功能、机械制图基础、机械传动与控制、机械结构与设计、机械制造与加工、机械设备与维护、力学基础、材料力学、机械系统等十个章节的内容。

机械基础教案(中职)第一章：机械概述1.1 机械的定义与分类讲解机械的基本概念，让学生理解机械的本质和作用。

介绍机械的分类，包括传动机械、执行机械、控制机械等。

1.2 机械的组成部分讲解机械的基本组成部分，包括主机、附件、动力系统、控制系统等。

介绍各个部分的作用和相互关系。

1.3 机械的性能与参数讲解机械的性能指标，包括力、速度、精度、效率等。

介绍机械参数的计算方法和应用。

第二章：机械传动2.1 传动机械的类型与原理讲解传动机械的类型，包括齿轮传动、皮带传动、链条传动等。

介绍各种传动方式的原理和特点。

2.2 齿轮传动讲解齿轮的基本概念，包括齿轮的形状、齿数、模数等。

介绍齿轮传动的计算方法和应用。

2.3 皮带传动与链条传动讲解皮带传动和链条传动的基本概念，包括皮带和链条的规格、张紧方式等。

介绍皮带传动和链条传动的计算方法和应用。

第三章：机械结构3.1 机械结构的基本要素讲解机械结构的基本要素，包括梁、柱、板、壳等。

介绍各个要素的受力分析和设计方法。

3.2 机械结构的设计原则讲解机械结构设计的原则，包括强度、刚度、稳定性等。

介绍结构设计的方法和步骤。

3.3 机械结构的优化讲解机械结构优化的目的和方法，包括尺寸优化、形状优化等。

介绍结构优化算法和应用。

第四章：机械零件4.1 机械零件的类型与功能讲解机械零件的类型，包括轴承、齿轮、联轴器等。

介绍各种零件的功能和应用。

4.2 机械零件的材料与选择讲解机械零件的材料，包括钢、铝、塑料等。

介绍零件材料的选择方法和原则。

4.3 机械零件的加工与装配讲解机械零件的加工方法，包括铸造、锻造、切削等。

介绍零件的装配方法和工艺。

第五章：机械系统5.1 机械系统的组成与分类讲解机械系统的组成，包括主机、动力系统、控制系统等。

介绍机械系统的分类，包括简单机械系统、复杂机械系统等。

5.2 机械系统的分析与设计讲解机械系统的分析方法，包括力学分析、动力学分析等。

介绍机械系统设计的方法和步骤。

_ 机械基础 _学科单元教学计划电子教案1
_ 机械基础__学科电子教案（随堂课）2
_ 机械基础__学科电子教案（随堂课）4
_ 机械基础__学科电子教案（随堂课）6
_ 机械基础__学科电子教案（随堂课）8
_ 机械基础__学科电子教案（随堂课）10
_ 机械基础__学科电子教案（随堂课）12
_ 机械基础__学科电子教案（随堂课）14
_ 机械基础__学科电子教案（随堂课）16
机械基础 _学科单元教学计划电子教案3
_ 机械基础__学科电子教案（随堂课）18
_ 机械基础__学科电子教案（随堂课）20
机械基础 _学科单元教学计划电子教案4
_ 机械基础__学科电子教案（随堂课）22
_ 机械基础__学科电子教案（随堂课）24
_ 机械基础__学科电子教案（随堂课）26
_ 机械基础__学科电子教案（随堂课）28
_ 机械基础__学科电子教案（随堂课）30
_ 机械基础__学科电子教案（随堂课）32
机械基础 _学科单元教学计划电子教案5
_ 机械基础__学科电子教案（随堂课）34。

中等职业学校备课教案《机械基础》（共160学时）第二学期教案（80学时）科目机械基础教师专业班级二O 年期第二学期教学进度计划（80学时）章节第六章常用机构第一节构件、运动副与平面机构备注教学目的知识目标机构运动副的概念，运动副特点课型新授课技能目标能识别机构运动副的类型学时2日期情感目标探索机械运动的奥秘教学资源多媒体课件模型机零实物重点运动副的类型与特点难点同上教学方法演示法讲授法练习法教学过程教学引导导入新课：组成机器的重要部分是种种机构，如发动机里面的曲柄连杆机构，配气机构等等。

本章分析各种常用机构，如平面连杆机构、凸轮机构、棘轮机构等典型机构，分析其组成、运动特性和应用场合。

第一节构件、运动副与平面机构复习：机器的组成：机器－机构－构件－零件。

一、运动副运动副：两个构件之间的可动联接称为运动副，以实现两构件的联接并实现确定的相对运动。

运动副有低副和高副之分。

平面运动副：两个构件之间的相对运动为平面运动时构成平面运动副，以区别空间运动副。

1. 低副：两构件之间通过面与面接触而组成的运动副称为低副。

如：转动副、移动副、螺旋副。

组织教学：清点人数，整顿秩序低副特点：由于低副是面接触，在承受载荷时压强较低，便于润滑，不易磨损，但传动效率较低。

2. 高副：两构件以点或线的形式相接触而组成的运动副称为高副。

如：滚动副、齿轮副、凸轮副等等。

高副特点：高副是以点或线接触，易实现复杂的传动。

其接触部分压强较高。

二、构件机构中的构件的类型：（1）机架（也称固定构件）是用来支承活动构件（运动构件）的构件。

（2）原动件（也称主动件、输入构件）是运动规律己知的活动构件。

它的运动是由外界输入。

（3）从动件是机构中随着原动件的运动而运动的其余活动构件。

其中输出预期运动的从动件称为输出构件。

机构的组成：由原动件、从动件和机架组成。

特殊机构可以没有从动件，但必须有原动件和机架，如电动机、液压油缸等。

1. 具有转动副的构件（1）距离较远：主要做成杆状。

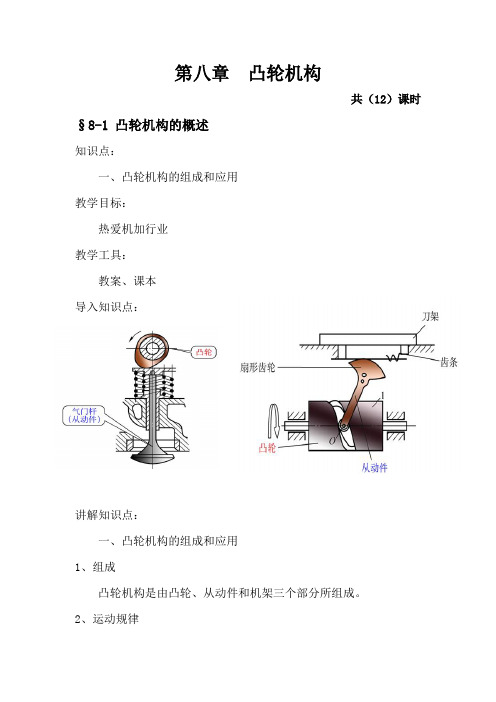

第八章凸轮机构共（12）课时§8-1 凸轮机构的概述知识点：一、凸轮机构的组成和应用教学目标：热爱机加行业教学工具：教案、课本导入知识点：讲解知识点：一、凸轮机构的组成和应用1、组成凸轮机构是由凸轮、从动件和机架三个部分所组成。

2、运动规律凸轮机构可以将主动件凸轮的等速连续转动变换为从动件的往复直线运动或绕某定点的摆动，并依靠凸轮轮廓曲线准确地实现所要求的运动规律。

①特点优点是：只要正确地设计凸轮轮廓曲线，就可以使从动件实现任意给定的运动规律，且结构简单、紧凑、工作可靠。

缺点是：凸轮与从动件之间为点或线接触，不易润滑，容易磨损。

因此，凸轮机构多用于传力不大的控制机构和调节机构§8-2 凸轮机构的分类及特点知识点：一、凸轮机构的分类教学目标：热爱机加行业教学工具：教案、课本导入知识点：讲解知识点1、按凸轮的形状分类(l)盘形凸轮也叫平板凸轮。

这种凸轮是一个径向尺寸变化的盘形构件，当凸轮l绕固定轴转动时，可使从动件在垂直于凸轮轴的平面内运动(2)移动凸轮当盘形凸轮的径向尺寸变得无穷大时，其转轴也将在无穷远处，这时凸轮将作直线移动。

通常称这种凸轮为移动凸轮。

(3)圆柱凸轮凸轮为一圆柱体，它可以看成是由移动凸轮卷曲而成的。

曲线轮廓可以开在圆柱体的端面也可以在圆柱面上开出曲线凹槽。

2、按从动件的形式分类(l)尖顶从动件结构最简单，而且尖顶能与较复杂形状的凸轮轮廓相接触，从而能实现较复杂的运动，但因尖顶极易磨损，故只适用于轻载、低速的凸轮机构和仪表中。

(2)滚子从动件在从动件的一端装有一个可自由转动的滚子。

由于滚子与凸轮轮廓之间为滚动摩擦，故磨损较小，改善了工作条件。

因此，可用来传递较大的动力，应用也最广泛。

(3)平底从动件从动件一端做成平底(即平面)，在凸轮轮廓与从动件底面之间易于形成油膜，故润滑条件较好、磨损小。

当不计摩擦时，凸轮对从动件的作用力始终与平底垂直，传力性能较好，传动效率较高，所以常用于高速凸轮机构中。

机械基础电子教案第一章：机械概述1.1 机械的定义与分类1.2 机械的基本参数1.3 机械的标准化与系列化1.4 机械的维修与保养第二章：机械传动2.1 传动系统的类型与特点2.2 齿轮传动2.3 皮带与链条传动2.4 液压与气压传动第三章：机械零件3.1 轴与轴承3.2 联轴器与离合器3.3 齿轮与齿轮箱3.4 弹簧与弹性元件第四章：机械结构设计4.1 机械结构设计的基本原则4.2 机械结构设计的方法与步骤4.3 机械强度计算4.4 机械的稳定性与刚度第五章：机械制造工艺5.1 机械加工方法与工艺过程5.2 铸造与锻造5.3 焊接与粘接5.4 机械加工质量与控制第六章：机械动力学6.1 牛顿运动定律6.2 动能与势能6.3 动力与阻力6.4 机械振动与冲击第七章：机械控制7.1 机械控制系统的类型与特点7.2 机械控制原理7.3 常用控制元件7.4 机械控制系统的应用与实例第八章：机械自动化8.1 机械自动化的概念与发展8.2 自动化装置与系统8.3 技术与应用8.4 自动化生产线与装配第九章：机械设备维护与维修9.1 机械设备的维护与保养9.2 机械设备的故障诊断与分析9.3 机械设备的维修方法与技术9.4 机械设备的可靠性工程第十章：机械设备的安全与环境10.1 机械设备的安全技术10.2 机械设备的安全管理与监督10.3 机械设备的环境保护10.4 机械设备的职业健康安全第十一章：金属材料与热处理11.1 金属材料的分类与性能11.2 钢铁材料的热处理11.3 有色金属及其合金11.4 材料的选用与失效分析第十二章：非金属材料及应用12.1 塑料及其应用12.2 橡胶及其应用12.3 陶瓷与玻璃材料12.4 复合材料及其特点第十三章：机械测量与检验13.1 测量的基础知识13.2 长度、角度、形状的测量13.3 机械零件的检验与测量13.4 测量误差与数据处理第十四章：机械设计方法与工具14.1 机械设计的基本要求14.2 设计方法与流程14.3 计算机辅助设计（CAD）14.4 有限元分析（FEA）与计算流体力学（CFD）第十五章：现代机械设计与制造技术15.1 模块化设计与标准化元件15.2 并行工程与集成设计15.3 增材制造（3D打印）技术15.4 精密工程与微机械技术重点和难点解析本文档为您提供了一份全面的“机械基础电子教案”，涵盖了机械概述、机械传动、机械零件、机械结构设计、机械制造工艺、机械动力学、机械控制、机械自动化、机械设备维护与维修以及机械设备的安全与环境等多个方面。

第8章 支承零部件8. 1轴［课程名称］轴 ［教学目标与要求］一、 知识目标1、 了解轴的结构、 分类、常用材料。

2、 理解轴上零件的轴向和周向同定方法，熟悉轴的结构 工艺性。

二、 能力目标1、 能够合理选择轴的材料。

2、 能够正确分析轴上结构设计的目的。

三、 素质目标1、 了解轴的功用和轴的常用材料。

2、 能结合实际分析轴上各结构的功用。

四、 教学要求1、 熟悉传动轴、心轴和转轴的区别，及轴的常用材料。

2、了解轴上零件的轴向和周向固定方法，及结构工艺 性。

［教学重点］1、 直轴的分类、功用和轴的常用材料。

2、 轴的结构要求及轴向和周向固定方法。

［难点分析］轴上零件的固定方法，特别是结构工艺性。

机械基础电子教案 （2学时）［教学方法］讲授法、实物教具演示、互动法、归纳法［学生分析］1、学生的实际知识较少，对于轴上零件的固定方法不易理解，尤其是结构工艺性更难懂，教学时应当配以课件或加工实况、实物，或生产安装的教学录像帮助学生理解轴的结构。

［教学安排］教学步骤：讲授与教具或实物演示交叉进行，配以课件或加工实况录像，穿插互动、提问与设问，最后小结。

2学时（90 分钟）［教学过程］一、导入新课（10分钟）机械零件是组成及其的最基木单-元，生产屮必须按图纸的工艺要求生产出毎一个合格零件，然后再组装成构件和机器。

因此必须熟悉常用零件的功用、结构特点和加工工艺，才能生产出适应机器使用要求的零件。

常用零件分为通用零件和专用零件。

专用零件指某些机器上特有的零件，如直升飞机上的螺旋桨，轮船上的螺旋桨，内燃机上的曲轴等。

通用零件是指在各种设备上都共同具有的零件，如螺钉、螺帽、轴承、齿轮等。

本课程只讲通用零件的结构、特点。

通用零件冇部分是标准件，即可以在市场上买到的，不必要口己组织生产；而有一部分必须口己生产，但他们具有统一的标准和规格。

教师可演示实物，如有可能播放生产录像，了解零件的生产过程。

强调学习本章内容要注意贴近实际，联系生产。
