机械设计基础电子教案第六章要点

《机械设计基础》教案一、教学目标1. 知识与技能：（1）了解机械设计的基本原理和方法；（2）掌握机械零件的主要参数和选型依据；（3）熟悉机械系统的运动分析和动力分析；（4）能够运用机械设计软件进行简单的机械设计。

2. 过程与方法：（1）通过案例分析，培养学生的创新意识和解决问题的能力；（2）利用模拟实验和实际操作，提高学生的动手能力和实践能力；（3）采用小组讨论和课堂讲解，培养学生的团队协作和沟通能力。

3. 情感态度与价值观：（1）培养学生对机械设计的兴趣和热情；（2）增强学生对机械工程领域的认同感和责任感；（3）培养学生追求卓越、精益求精的职业精神。

二、教学内容第1课时：机械设计概述1. 机械设计的意义和任务2. 机械设计的过程和方法3. 机械设计师的要求和素质第2课时：机械零件的设计方法1. 机械零件的设计原则2. 机械零件的选材和加工3. 机械零件的强度计算和校核第3课时：机械系统的运动分析1. 机械系统的自由度和平衡条件2. 机械系统的运动学分析3. 机械系统的动力学分析第4课时：机械系统的动力分析1. 机械系统的动力源和动力传递2. 机械系统的负载分析和计算3. 机械系统的动力性能优化第5课时：机械设计实例分析1. 机械设计案例介绍2. 机械设计案例分析3. 机械设计案例总结和启示三、教学资源1. 教材：《机械设计基础》2. 辅助材料：PPT课件、教学图样、设计软件教程3. 实验设备：机械设计实验台、测量工具、模拟实验器材四、教学过程1. 导入：通过展示实际机械产品，引发学生对机械设计的兴趣，激发学习动机。

2. 讲解：结合PPT课件和教材，讲解本节课的重点内容，引导学生主动思考和提问。

3. 案例分析：分析机械设计实例，让学生了解机械设计的过程和方法，培养学生的创新意识和解决问题的能力。

4. 实践操作：安排学生进行模拟实验或实际操作，巩固所学知识，提高学生的动手能力和实践能力。

5. 小组讨论：组织学生进行小组讨论，分享学习心得和设计思路，培养学生的团队协作和沟通能力。

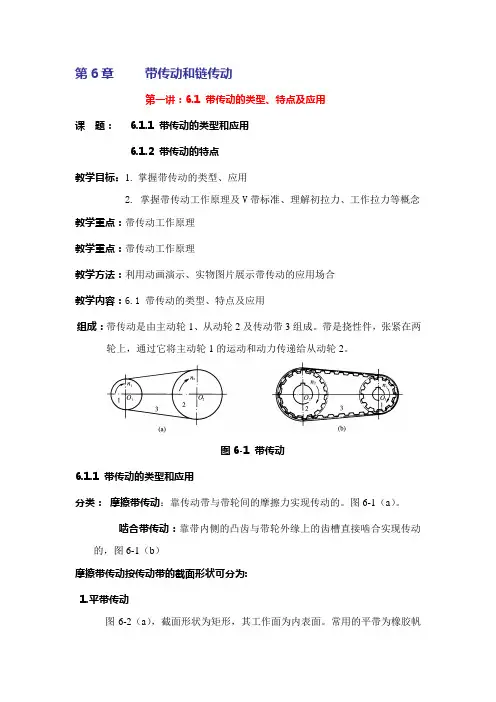

第6章带传动和链传动第一讲：6.1 带传动的类型、特点及应用课题： 6.1.1 带传动的类型和应用6.1.2 带传动的特点教学目标：1. 掌握带传动的类型、应用2. 掌握带传动工作原理及V带标准、理解初拉力、工作拉力等概念教学重点：带传动工作原理教学重点：带传动工作原理教学方法：利用动画演示、实物图片展示带传动的应用场合教学内容：6.1 带传动的类型、特点及应用组成：带传动是由主动轮1、从动轮2及传动带3组成。

带是挠性件，张紧在两轮上，通过它将主动轮1的运动和动力传递给从动轮2。

图6-1 带传动6.1.1 带传动的类型和应用分类：摩擦带传动：靠传动带与带轮间的摩擦力实现传动的。

图6-1（a）。

啮合带传动：靠带内侧的凸齿与带轮外缘上的齿槽直接啮合实现传动的，图6-1（b）摩擦带传动按传动带的截面形状可分为:1.平带传动图6-2（a），截面形状为矩形，其工作面为内表面。

常用的平带为橡胶帆布带。

平带传动多用于高速和中心距较大的场合。

2.V带传动截面形状为等腰梯形，其工作面为两侧面，图6-2（b）。

V带与平带相比，当量摩擦系数大，能传递较大的功率，且结构紧凑，在机械传动中应用最广。

图6-2 摩擦带传动的类型3.多楔带传动图6-2（c），它是在平带基体上由多根V带组成的传动带。

多楔带能传递的功率更大，且能避免多根V带长度不等而产生的传力不均的缺点。

故适用于传递功率较大且要求结构紧凑的场合。

4.圆带传动横截面为圆形，图6-2（d）。

常用于小功率传动，如仪表、缝纫机、牙科医疗器械等。

6.1.2 带传动的特点（1）弹性带可缓冲吸振，故传动平稳，噪声小。

（2）过载时，带会在带轮上打滑，从而起到保护其他传动件免受损坏的作用。

（3）带传动的中心距较大，结构简单，制造、安装和维护较方便，且成本低廉。

（4）由于带与带轮之间存在弹性滑动，导致速度损失，传动比不稳定，且传动效率较低。

（5）带为非金属元件，故不宜用在酸、碱等恶劣工作环境下。

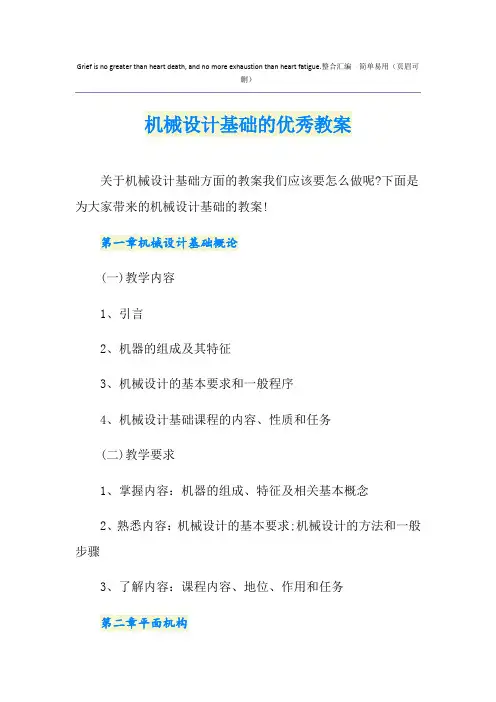

Grief is no greater than heart death, and no more exhaustion than heart fatigue.整合汇编简单易用（页眉可删）机械设计基础的优秀教案关于机械设计基础方面的教案我们应该要怎么做呢?下面是为大家带来的机械设计基础的教案!第一章机械设计基础概论(一)教学内容1、引言2、机器的组成及其特征3、机械设计的基本要求和一般程序4、机械设计基础课程的内容、性质和任务(二)教学要求1、掌握内容：机器的组成、特征及相关基本概念2、熟悉内容：机械设计的基本要求;机械设计的方法和一般步骤3、了解内容：课程内容、地位、作用和任务第二章平面机构(一)教学内容1、平面机构的组成2、平面机构运动简图3、平面机构的自由度计算4、平面连杆机构的基本型式及其演化5、平面四杆机构的基本特性6、平面四杆机构的设计__7、多杆机构简介(二)教学要求1、掌握内容：自由度、约束、运动副和机构;平面机构自由度计算(复合铰链、局部自由度、虚约束)、机构具有确定运动的条件;平面连杆机构的基本型式及其演化;平面四杆机构有曲柄的条件和几个基本概念(行程速度变化系数K、极位夹角θ、压力角与传动角、死点)2、熟悉内容：平面机构的运动简图;平面四杆机构设计的图解法3、了解内容：平面机构的组成原理;平面四杆机构设计的解析法和实验法第三章凸轮机构(一)教学内容1、凸轮机构的应用和分类2、常用从动件的运动规律3、图解法设计盘形凸轮轮廓曲线__4、解析法设计凸轮轮廓5、设计凸轮机构应注意的问题(二)教学要求1、掌握内容：从动件常用运动规律及选择;按给定从动件规律设计凸轮轮廓(图解法);凸轮机构基本尺寸的确定2、熟悉内容：凸轮机构的应用及分类3、了解内容：按给定从动件运动规律设计凸轮轮廓(解析法)第四章间歇运动机构(一)教学内容1、棘轮机构2、槽轮机构__3、不完全齿轮机构和凸轮式间歇机构简介(二)教学要求1、掌握内容：棘轮机构;槽轮机构2、了解内容：不完全齿轮机构和凸轮式间歇机构第五章带传动和链传动(一)教学内容1、带传动的类型和应用2、V带和V带轮3、带传动的受力分析和应力分析4、带传动的弹性滑动和传动比利5、普通V带传动的设计6、带传动的张紧和维护(二)教学要求1、掌握内容：带传动的几何尺寸计算、带传动参数的选择和计算;2、熟悉内容：带传动的类型和特点，带的结构和规格，带轮的结构，带传动的受力分析、应力分析，带传动的打滑、弹性滑动、滑动率、失效形式及设计准则，带传动张紧的目的。

《机械设计基础》教案大纲一、前言1.1 课程背景1.2 课程目标1.3 教学方法1.4 教学对象二、课程简介2.1 课程内容概述2.2 课程重点与难点2.3 课程学习方法指导三、第一章：机械设计概述3.1 教学目标3.2 教学内容3.2.1 机械设计的定义与分类3.2.2 机械设计的要求与原则3.2.3 机械设计的一般步骤3.2.4 机械设计的主要内容3.3 教学活动安排3.4 教学评价四、第二章：机械零件的材料与失效分析4.1 教学目标4.2 教学内容4.2.1 机械零件常用材料的特点与应用4.2.2 机械零件的失效形式与原因4.2.3 机械零件的材料选择原则4.2.4 机械零件的失效分析方法4.3 教学活动安排4.4 教学评价五、第三章：机械零件的强度计算5.1 教学目标5.2 教学内容5.2.1 机械零件的应力与应变分析5.2.2 机械零件的强度计算方法5.2.3 机械零件的安全系数与许用应力5.2.4 典型机械零件的强度计算案例5.3 教学活动安排5.4 教学评价（后续章节待补充）六、第四章：机械零件的设计与选型6.1 教学目标6.2 教学内容6.2.1 机械零件设计的基本理论6.2.2 机械零件设计的方法与步骤6.2.3 机械零件的选型原则与方法6.2.4 典型机械零件的设计与选型案例6.3 教学活动安排6.4 教学评价七、第五章：机械系统的动力学分析7.1 教学目标7.2 教学内容7.2.1 机械系统动力学的基本概念7.2.2 牛顿运动定律在机械系统中的应用7.2.3 机械系统的运动分析与受力分析7.2.4 机械系统的动力学参数计算与分析7.3 教学活动安排7.4 教学评价八、第六章：机械系统的运动控制8.1 教学目标8.2 教学内容8.2.1 机械系统运动控制的基本概念8.2.2 机械系统的运动控制方法与策略8.2.3 常用运动控制元件及其应用8.2.4 机械系统运动控制系统的设计与实现8.3 教学活动安排8.4 教学评价九、第七章：机械系统的可靠性工程9.1 教学目标9.2 教学内容9.2.1 可靠性工程的基本概念与指标9.2.2 机械系统可靠性分析的方法与步骤9.2.3 机械系统可靠性设计的原则与方法9.2.4 机械系统可靠性工程的应用案例9.3 教学活动安排9.4 教学评价十、第八章：机械系统的设计实践与创新10.1 教学目标10.2 教学内容10.2.1 机械系统设计实践的基本流程10.2.2 机械系统设计创新的思路与方法10.2.3 机械系统设计实践与创新案例分析10.2.4 机械系统设计实践与创新的评价指标10.3 教学活动安排10.4 教学评价重点和难点解析一、教学方法在教学方法上，应重点关注如何激发学生的学习兴趣和积极性，采用案例教学、问题驱动、讨论式教学等多种教学手段，提高学生的参与度和思考能力。

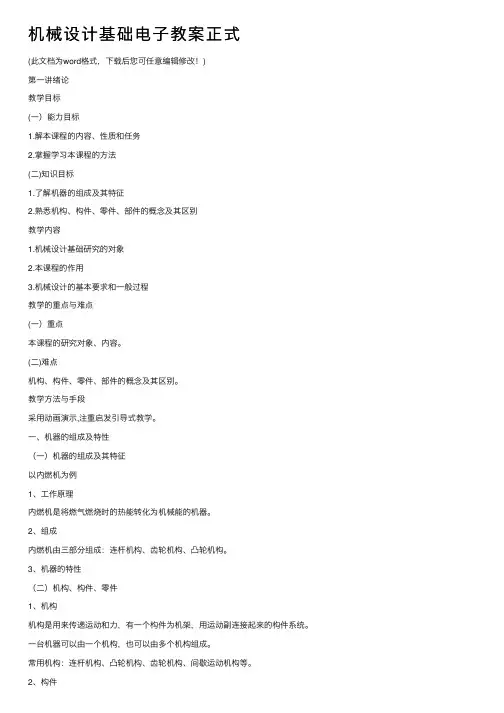

机械设计基础电⼦教案正式(此⽂档为word格式，下载后您可任意编辑修改！)第⼀讲绪论教学⽬标(⼀）能⼒⽬标1.解本课程的内容、性质和任务2.掌握学习本课程的⽅法(⼆)知识⽬标1.了解机器的组成及其特征2.熟悉机构、构件、零件、部件的概念及其区别教学内容1.机械设计基础研究的对象2.本课程的作⽤3.机械设计的基本要求和⼀般过程教学的重点与难点(⼀）重点本课程的研究对象、内容。

(⼆)难点机构、构件、零件、部件的概念及其区别。

教学⽅法与⼿段采⽤动画演⽰,注重启发引导式教学。

⼀、机器的组成及特性（⼀）机器的组成及其特征以内燃机为例1、⼯作原理内燃机是将燃⽓燃烧时的热能转化为机械能的机器。

2、组成内燃机由三部分组成：连杆机构、齿轮机构、凸轮机构。

3、机器的特性（⼆）机构、构件、零件1、机构机构是⽤来传递运动和⼒，有⼀个构件为机架，⽤运动副连接起来的构件系统。

⼀台机器可以由⼀个机构，也可以由多个机构组成。

常⽤机构：连杆机构、凸轮机构、齿轮机构、间歇运动机构等。

2、构件构件是指机构的运动单元体。

如键、齿轮、螺栓等。

构件可能是⼀个零件，也可能是由若⼲个零件组合的刚性体。

如内燃机连杆就是由连杆体、连杆盖、螺母和螺栓等零件组成的构件，因为组合成连杆的各零件之间没有相对运动。

3、零件及其分类机械零件是指机器的制造单元体。

机械零件⼜分通⽤零件和专⽤零件。

通⽤零件是指各种机器普遍⽤到的零件，如螺栓、螺母、键、销等；专⽤零件是指某种机器才⽤到的零件，如内燃机的曲轴、活塞等。

⼆、本课程的内容、性质和任务1、本课程的性质专业基础课2、本课程的研究对象常⽤机构和通⽤零件3、本课程的研究内容4、本课程的任务三、学习⽅法⼩结：1. 机械设计基础研究的对象2. 本课程的作⽤3. 机械设计的基本要求和⼀般过程作业与思考：1、何谓机器，何谓机构？它们有什么区别与联系？2、参照内燃机的机构分析，说明它是由哪些机构组成的。

第⼆讲摩擦、磨损及润滑概述教学⽬标(⼀）能⼒⽬标1.会分析摩擦副类型，会选择润滑⽅式及润滑剂类型2.会选择密封⽅式(⼆)知识⽬标1.掌握摩擦副分类及基本性质、磨损过程及润滑的类型及润滑剂类型2.掌握密封⽅式的选择教学内容1.摩擦与磨损2.润滑3.密封⽅法及装置教学的重点与难点(⼀）重点1.润滑⽅式及润滑剂类型的选择。

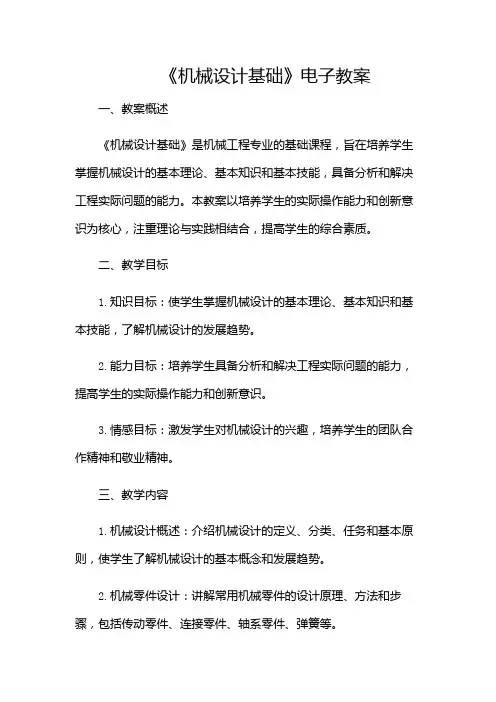

《机械设计基础》电子教案一、教案概述《机械设计基础》是机械工程专业的基础课程，旨在培养学生掌握机械设计的基本理论、基本知识和基本技能，具备分析和解决工程实际问题的能力。

本教案以培养学生的实际操作能力和创新意识为核心，注重理论与实践相结合，提高学生的综合素质。

二、教学目标1.知识目标：使学生掌握机械设计的基本理论、基本知识和基本技能，了解机械设计的发展趋势。

2.能力目标：培养学生具备分析和解决工程实际问题的能力，提高学生的实际操作能力和创新意识。

3.情感目标：激发学生对机械设计的兴趣，培养学生的团队合作精神和敬业精神。

三、教学内容1.机械设计概述：介绍机械设计的定义、分类、任务和基本原则，使学生了解机械设计的基本概念和发展趋势。

2.机械零件设计：讲解常用机械零件的设计原理、方法和步骤，包括传动零件、连接零件、轴系零件、弹簧等。

3.机械传动设计：介绍机械传动系统的设计原理、方法和步骤，包括齿轮传动、带传动、链传动等。

4.机械系统设计：讲解机械系统的总体设计、部件设计和装配图绘制，使学生掌握机械系统设计的基本方法。

5.机械创新设计：介绍机械创新设计的基本原理和方法，培养学生的创新意识和能力。

四、教学方法1.讲授法：讲解基本理论、基本知识和基本技能，使学生掌握机械设计的基础知识。

2.案例分析法：分析典型机械设计案例，培养学生分析和解决实际问题的能力。

3.实践教学法：组织学生进行机械设计实验和课程设计，提高学生的实际操作能力。

4.讨论法：开展课堂讨论，激发学生的思维，培养学生的团队合作精神。

5.现场教学法：参观企业生产现场，了解机械设计的实际应用，增强学生的实践能力。

五、教学评价1.过程评价：对学生的学习过程进行评价，包括课堂表现、作业完成情况、实验报告等。

2.结果评价：对学生的学习结果进行评价，包括考试成绩、课程设计成果等。

3.自我评价：鼓励学生进行自我评价，培养学生的自主学习能力。

4.他人评价：开展同伴评价和教师评价，全面了解学生的学习情况。
