精编机械设计基础电子教案3

机械基础电子教案第一章：机械基础概述1.1 机械基础知识介绍机械的定义、分类和特点解释机械原理及其应用领域1.2 机械元素的识别与功能介绍常见的机械元素，如螺丝、螺母、轴承等解释每个机械元素的功能和作用1.3 机械制图基础介绍机械制图的基本概念和符号解释机械图纸的阅读和理解方法第二章：机械传动与控制2.1 机械传动概述介绍机械传动的定义和分类解释机械传动的作用和应用领域2.2 齿轮传动介绍齿轮的类型和特点解释齿轮传动的原理和计算方法2.3 液压与气压传动介绍液压与气压传动的基本原理解释液压与气压传动的应用和控制系统第三章：机械结构与设计3.1 机械结构概述介绍机械结构的定义和分类解释机械结构的设计原则和方法3.2 机械零件设计介绍机械零件设计的基本要求和方法解释机械零件的强度计算和选择方法3.3 机械装配设计介绍机械装配设计的基本原则和方法解释机械装配图的绘制和分析方法第四章：机械制造与加工4.1 机械制造概述介绍机械制造的定义和分类解释机械制造的过程和方法4.2 机械加工方法介绍常见的机械加工方法，如铸造、锻造、切削等解释每种机械加工方法的特点和应用领域4.3 机械加工精度与质量控制介绍机械加工精度和质量的概念解释机械加工精度与质量的控制方法和手段第五章：机械设备与维护5.1 机械设备概述介绍机械设备的定义和分类解释机械设备的使用和维护方法5.2 机械设备的维护与保养介绍机械设备维护保养的基本内容和方法解释机械设备维护保养的重要性5.3 机械设备的故障诊断与维修介绍机械设备故障诊断的方法和步骤解释机械设备维修的方法和技术第六章：力学基础6.1 力学基本概念介绍力、质量、速度等基本力学概念解释牛顿三定律及其应用6.2 静力学讲解静力学的解题方法，如受力分析、力的合成与分解介绍摩擦力、重力、支持力的概念及计算6.3 动力学解释牛顿运动定律，包括惯性、加速度、力与运动的关系探讨动能、势能的概念及其转换第七章：材料力学7.1 材料力学概述介绍材料力学的研究内容和方法解释应力、应变、弹性模量的概念7.2 材料的力学性能讲解材料的拉伸、压缩、弯曲、剪切等性能探讨材料强度、韧性、塑性的区别与应用7.3 杆件受力分析分析轴向拉伸、压缩、弯曲的受力特点及计算方法介绍剪切、扭转的受力分析及计算第八章：机械零件8.1 轴承与轴介绍轴承的类型、特点及应用解释轴的尺寸、形状和加工方法8.2 齿轮与传动讲解齿轮的啮合、传动比、齿轮的材料与强度计算探讨蜗轮、蜗杆等其他传动机构的应用8.3 联接与紧固介绍联接的类型、特点及应用解释螺纹、螺栓、螺母等紧固件的设计与选型第九章：机械系统9.1 机械系统设计概述介绍机械系统的设计原则和方法解释机械系统的性能评价与优化9.2 机械系统动力学分析机械系统的动力学特性，如惯性、阻尼、弹性探讨机械系统稳定性的判断与提高方法9.3 机械系统控制介绍机械系统控制的基本概念和方法解释控制器、传感器、执行器的选用与集成第十章：机械创新与可持续发展10.1 机械创新介绍机械创新的类型、方法及其重要性探讨机械创新在现代工业中的应用案例10.2 可持续发展与绿色机械解释可持续发展的概念及其在机械领域的应用探讨绿色机械设计、制造和回收的技术与策略10.3 机械发展趋势分析现代机械行业的发展趋势，如智能制造、精密加工等探讨新兴技术如3D打印、等在机械领域的应用前景重点和难点解析重点环节1：机械基础知识机械的定义、分类和特点机械原理及其应用领域重点环节2：机械元素的识别与功能常见机械元素的识别和功能机械元素在实际应用中的重要性重点环节3：机械制图基础机械制图的基本概念和符号机械图纸的阅读和理解方法重点环节4：机械传动与控制机械传动的分类和作用齿轮传动、液压与气压传动的原理和应用重点环节5：机械结构与设计机械结构的设计原则和方法机械零件设计、装配设计的要求和步骤重点环节6：机械制造与加工机械制造的过程和方法机械加工方法的特点和应用领域重点环节7：机械设备与维护机械设备的使用和维护方法机械设备维护保养的重要性和实施步骤重点环节8：力学基础力、质量、速度等基本力学概念牛顿三定律及其应用重点环节9：材料力学材料的拉伸、压缩、弯曲、剪切的力学性能材料强度、韧性、塑性的区别与应用重点环节10：机械系统机械系统的设计原则和方法机械系统动力学特性和控制方法本文针对机械基础电子教案，重点解析了机械基础知识、机械元素的识别与功能、机械制图基础、机械传动与控制、机械结构与设计、机械制造与加工、机械设备与维护、力学基础、材料力学、机械系统等十个章节的内容。

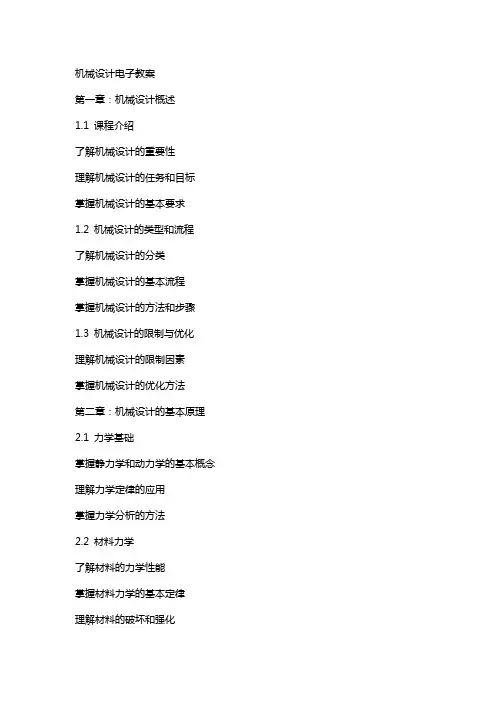

机械设计电子教案第一章：机械设计概述1.1 课程介绍了解机械设计的重要性理解机械设计的任务和目标掌握机械设计的基本要求1.2 机械设计的类型和流程了解机械设计的分类掌握机械设计的基本流程掌握机械设计的方法和步骤1.3 机械设计的限制与优化理解机械设计的限制因素掌握机械设计的优化方法第二章：机械设计的基本原理2.1 力学基础掌握静力学和动力学的基本概念理解力学定律的应用掌握力学分析的方法2.2 材料力学了解材料的力学性能掌握材料力学的基本定律理解材料的破坏和强化2.3 机械零件的设计原理掌握机械零件的设计原则理解机械零件的受力分析掌握机械零件的设计方法第三章：机械零件的设计与计算3.1 轴承和轴的设计与计算了解轴承的类型和功能掌握轴承的设计和计算方法掌握轴的设计和计算方法3.2 传动系统的设计与计算了解传动系统的类型和功能掌握齿轮传动和链传动的设计和计算方法掌握其他传动方式的设计和计算方法3.3 联接件的设计与计算了解联接件的类型和功能掌握螺栓联接和焊接联接的设计和计算方法掌握其他联接方式的设计和计算方法第四章：机械零件的制造与加工4.1 机械零件的制造工艺了解机械零件的制造过程掌握机械零件的加工方法和工艺理解机械零件的制造质量和精度4.2 机械零件的加工设备与工具了解机械零件加工的设备与工具掌握机械零件加工的操作方法和技巧理解机械零件加工的安全和注意事项4.3 机械零件的检测与质量控制了解机械零件的检测方法掌握机械零件的质量控制方法理解机械零件的检测和质量控制的重要性第五章：机械设计的应用案例分析5.1 机械设计案例一：减速器的设计分析减速器的设计要求理解和掌握减速器的设计和计算方法分析减速器的应用和效果5.2 机械设计案例二：发动机的设计分析发动机的设计要求理解和掌握发动机的设计和计算方法分析发动机的应用和效果5.3 机械设计案例三：手臂的设计分析手臂的设计要求理解和掌握手臂的设计和计算方法分析手臂的应用和效果第六章：机械设计的计算机辅助设计（CAD）6.1 CAD技术简介了解CAD技术的定义和发展历程掌握CAD软件的基本操作和功能理解CAD技术在机械设计中的应用优势6.2 机械设计CAD实例操作学习机械设计CAD图纸的绘制方法掌握CAD软件在机械设计中的应用技巧通过实例练习，熟悉CAD软件在机械设计中的实际应用6.3 CAD技术在机械设计中的应用理解CAD技术在机械设计过程中的应用掌握CAD技术在机械设计中的优化和仿真探讨CAD技术在机械设计中的未来发展趋势第七章：机械设计的测试与验证7.1 机械设计测试方法了解机械设计测试的目的和方法掌握实验测试和模拟测试的基本方法理解测试数据处理和分析的基本原则7.2 机械设计验证流程学习机械设计验证的基本流程掌握设计参数验证和性能验证的方法理解验证结果对机械设计的影响和作用7.3 测试与验证在机械设计中的应用探讨测试与验证在机械设计中的重要性分析测试与验证在提高机械设计质量中的作用学习如何运用测试与验证结果优化机械设计第八章：机械设计的经济性分析8.1 机械设计成本分析了解机械设计成本的构成掌握成本估算和控制的方法分析降低设计成本的策略和措施8.2 机械设计的市场分析学习市场需求分析的方法掌握市场竞争力评估的技巧探讨市场需求对机械设计的影响8.3 经济性分析在机械设计中的应用分析经济性分析在机械设计中的重要性掌握提高机械设计经济性的方法探讨如何在机械设计中实现经济效益最大化第九章：机械设计的可持续发展与环保9.1 可持续发展与环保概述了解可持续发展与环保的概念掌握可持续发展与环保在机械设计中的重要性分析可持续发展与环保在机械设计中的具体应用9.2 绿色设计原则与方法学习绿色设计的基本原则和方法掌握绿色设计在材料选择和制造中的应用探讨绿色设计在提高机械产品环保性能方面的作用9.3 可持续发展与环保在机械设计中的应用分析可持续发展与环保在机械设计中的具体应用案例探讨如何在机械设计中实现环境友好和可持续发展了解可持续发展与环保在机械设计未来的发展趋势第十章：机械设计的未来发展趋势10.1 机械设计的创新与挑战探讨机械设计面临的创新机遇和挑战分析创新设计在提高机械产品竞争力方面的作用学习如何运用创新设计理念引领机械设计发展10.2 数字化设计与智能制造了解数字化设计与智能制造的概念和特点掌握数字化设计与智能制造在机械设计中的应用探讨数字化设计与智能制造在未来机械设计发展中的作用10.3 机械设计的未来发展趋势分析未来机械设计的发展方向和趋势探讨新兴技术在机械设计中的应用前景了解机械设计在现代工业发展中的重要地位和作用重点和难点解析一、机械设计概述：理解机械设计的重要性，掌握机械设计的任务和目标，以及机械设计的基本要求。

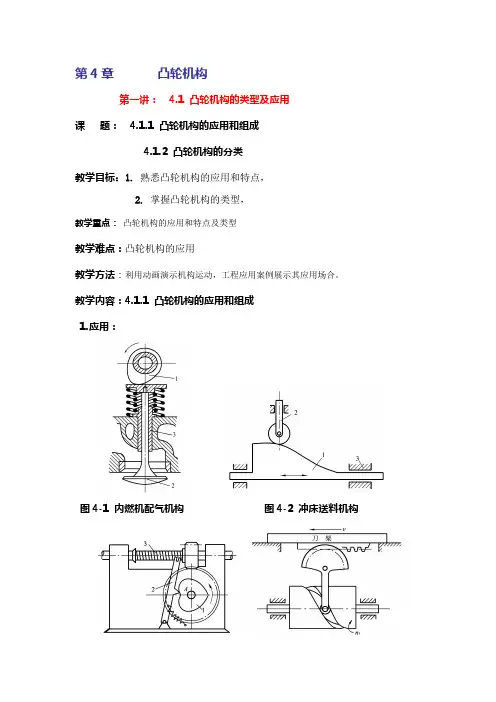

第4章凸轮机构第一讲： 4.1 凸轮机构的类型及应用课题： 4.1.1 凸轮机构的应用和组成4.1.2 凸轮机构的分类教学目标：1. 熟悉凸轮机构的应用和特点，2. 掌握凸轮机构的类型，教学重点：凸轮机构的应用和特点及类型教学难点：凸轮机构的应用教学方法：利用动画演示机构运动，工程应用案例展示其应用场合。

教学内容：4.1.1 凸轮机构的应用和组成1.应用：图4-1 内燃机配气机构图4-2 冲床送料机构图4-3 绕线机的凸轮机构图4-4 圆柱凸轮机构（进刀机构）组成：凸轮机构由凸轮、从动件和机架组成。

凸轮与从动件通过高副连接，故凸轮机构属于高副机构。

作用：凸轮机构的主要作用是将主动凸轮的连续转动或移动转化为从动件的往复移动或摆动。

4.1.2 凸轮机构的分类1.按凸轮形状分类（1）盘形凸轮具有变化向径的盘状构件称为盘形凸轮。

它是凸轮的基本形式，图4-1、图4-3。

（2）移动凸轮做移动的平面凸轮。

可看作是当转动中心在无穷远处时盘形凸轮的演化形式，图4-2。

（3）圆柱凸轮圆柱体的表面上具有曲线凹槽或端面上具有曲线轮廓，称为圆柱凸轮。

属于空间凸轮机构，图4-4。

2.按从动件的端部结构分类（1）尖顶从动件从动件端部以尖顶与凸轮轮廓接触，图4-5（a）图4-5 从动件的端部结构形式（2）滚子从动件从动件端部装有可以自由转动的滚子。

图4-5（b）（3）平底从动件从动件的端部是一平底，如图4-5（c）所示。

3.按从动件的运动方式分类（1）移动从动件图4-1。

从动件做往复直线移动。

（2）摆动从动件图4-3。

从动件做往复摆动。

4.按锁合方式分类（1）力锁合利用重力、弹簧力或其他力锁合。

图4-1（2）形锁合利用凸轮和从动件的特殊几何形状锁合，图4-4。

第二讲： 4.2 凸轮机构的从动件常用运动规律课题： 4.2.1 凸轮机构运动分析的基本概念4.2.2 从动件的常用运动规律教学目标：1.了解推杆常用运动规律的选择原则2.理解常用的从动件运动规律，能够绘制位移线教学重点：推杆常用运动规律特点及选择原则教学难点：绘制位移线教学内容：4.2.1 凸轮机构运动分析的基本概念概念：1.运动分析：结合凸轮轮廓，分析从动件的位移、速度、加速度的运动规律称为凸轮机构的运动分析。

第1 次课教学整体安排填表说明：1. 每项页面大小可自行添减；2. 教学内容与讨论、思考题、作业部分可合二为一。

第2 次课教学整体安排填表说明：1. 每项页面大小可自行添减；2. 教学内容与讨论、思考题、作业部分可合二为一。

第3 次课教学整体安排授课类型（请打√）：理论课□讨论课□实验课□练习课□其他□教学方式（请打√）：讲授□讨论□指导□其他□教学资源（请打√）：多媒体□模型□实物□挂图□音像□其他□填表说明：1. 每项页面大小可自行添减；2. 教学内容与讨论、思考题、作业部分可合二为一。

第4 次课教学整体安排授课时间第周周第节课时安排 2授课题目（教学章、节或主题）：第三章平面连杆机构 3.4-3.5教学目的、要求（分掌握、理解、了解三个层次）：1.理解平面连杆机构的特点2.教学内容（包括基本内容、重点、难点）：1.平面连杆机构的急回特征如图3.38所示为一曲柄摇杆机构，其曲柄AB在转动一周的过程中，有两次与连杆BC共线。

在这两个位置，铰链中心A与C之间的距离AC1和AC2分别为最短和最长，因而摇杆CD的位置C1D和C2D分别为两个极限位置。

摇杆在两极限位置间的夹角 称为摇杆的摆角。

图3.38 曲柄摇杆机构的急回特性牛头刨床、往复式运输机等机械利用这种急回特性来缩短非生产时间，提高生产率。

急回运动特性可用行程速比系数K表示，即填表说明：1. 每项页面大小可自行添减；2. 教学内容与讨论、思考题、作业部分可合二为一。

第5 次课教学整体安排填表说明：1. 每项页面大小可自行添减；2. 教学内容与讨论、思考题、作业部分可合二为一。

第6 次课教学整体安排填表说明：1. 每项页面大小可自行添减；2. 教学内容与讨论、思考题、作业部分可合二为一。

第7 次课教学整体安排授课题目（教学章、节或主题）：第5章其它常用机构教学目的、要求（分掌握、理解、了解三个层次）：1.理解棘轮机构的结构特点及应用2.理解槽轮机构的结构特点及应用教学内容（包括基本内容、重点、难点）：1．棘轮机构的组成和工作原理（一般内容）。

第一讲绪论教学目标（一）能力目标1。

解本课程的内容、性质和任务2.掌握学习本课程的方法（二)知识目标1。

了解机器的组成及其特征2。

熟悉机构、构件、零件、部件的概念及其区别教学内容1。

机械设计基础研究的对象2.本课程的作用3.机械设计的基本要求和一般过程教学的重点与难点（一）重点本课程的研究对象、内容.(二)难点机构、构件、零件、部件的概念及其区别。

教学方法与手段采用动画演示,注重启发引导式教学.一、机器的组成及特性(一）机器的组成及其特征以内燃机为例1、工作原理内燃机是将燃气燃烧时的热能转化为机械能的机器。

2、组成内燃机由三部分组成：连杆机构、齿轮机构、凸轮机构.3、机器的特性（二）机构、构件、零件1、机构机构是用来传递运动和力，有一个构件为机架，用运动副连接起来的构件系统.一台机器可以由一个机构，也可以由多个机构组成。

常用机构：连杆机构、凸轮机构、齿轮机构、间歇运动机构等。

2、构件构件是指机构的运动单元体。

如键、齿轮、螺栓等.构件可能是一个零件,也可能是由若干个零件组合的刚性体。

如内燃机连杆就是由连杆体、连杆盖、螺母和螺栓等零件组成的构件，因为组合成连杆的各零件之间没有相对运动.3、零件及其分类机械零件是指机器的制造单元体.机械零件又分通用零件和专用零件。

通用零件是指各种机器普遍用到的零件，如螺栓、螺母、键、销等；专用零件是指某种机器才用到的零件，如内燃机的曲轴、活塞等。

二、本课程的内容、性质和任务1、本课程的性质专业基础课2、本课程的研究对象常用机构和通用零件3、本课程的研究内容4、本课程的任务三、学习方法小结：1。

机械设计基础研究的对象2. 本课程的作用3. 机械设计的基本要求和一般过程作业与思考：1、何谓机器，何谓机构？它们有什么区别与联系？2、参照内燃机的机构分析，说明它是由哪些机构组成的。

第二讲摩擦、磨损及润滑概述教学目标(一）能力目标1。

会分析摩擦副类型，会选择润滑方式及润滑剂类型2。

《机械设计基础》教案一、课程概述《机械设计基础》是机械工程及相关专业的一门重要专业基础课程，旨在培养学生掌握机械设计的基本原理、方法和技能，为后续专业课程的学习和实际工程应用奠定基础。

本课程内容丰富，涉及机械设计的基本理论、设计方法和设计实践，重点培养学生的创新能力和实践能力。

二、教学目标1.掌握机械设计的基本原理和方法，能运用所学知识解决实际问题。

2.培养学生的创新意识和团队合作精神，提高学生的设计能力。

3.了解机械设计领域的发展动态和前沿技术，拓宽学生的知识视野。

4.培养学生具备良好的工程素质和职业道德，为学生的职业生涯发展奠定基础。

三、教学内容1.机械设计概述：介绍机械设计的概念、任务、分类和发展趋势。

2.机械零件设计：包括传动零件、连接零件、轴系零件、弹簧等的设计原理和计算方法。

3.机械传动设计：介绍传动系统的类型、性能参数和设计方法，包括齿轮传动、带传动、链传动等。

4.轴承和联轴器设计：分析轴承的类型、性能和选用原则，介绍联轴器的结构和设计方法。

5.机械结构设计：阐述机械结构设计的基本原则、方法和步骤，包括结构要素、强度计算、稳定性分析等。

6.机械创新设计：探讨机械创新设计的方法和技巧，培养学生的创新思维和设计能力。

7.机械设计实例分析：分析典型机械设计实例，使学生了解机械设计的实际应用。

四、教学方法1.讲授法：系统讲解机械设计的基本原理和方法，使学生对课程内容有全面了解。

2.案例分析法：通过典型机械设计实例的分析，培养学生解决实际问题的能力。

3.讨论法：组织课堂讨论，激发学生的思维活力，培养学生的沟通能力和团队合作精神。

4.实践教学：安排课程设计、实验等实践环节，提高学生的动手能力和创新能力。

5.现代教育技术：利用多媒体、网络等现代教育技术手段，丰富教学形式，提高教学效果。

五、教学安排1.总学时：64学时2.理论教学：48学时3.实践教学：16学时（含课程设计、实验等）4.教学进度安排：第1周：机械设计概述第2-4周：机械零件设计（传动零件、连接零件、轴系零件、弹簧）第5-7周：机械传动设计（齿轮传动、带传动、链传动）第8-9周：轴承和联轴器设计第10-11周：机械结构设计第12周：机械创新设计第13周：机械设计实例分析第14周：课程设计第15周：实验第16周：复习与考试六、考核方式1.平时成绩：30%（包括课堂表现、作业、小测验等）2.实践环节：30%（课程设计、实验等）3.期末考试：40%七、教学资源1.教材：《机械设计基础》（主编：X，出版社：X）2.参考文献：《机械设计手册》、《机械设计课程设计指导书》等3.网络资源：中国大学MOOC、爱课程等在线课程资源4.实验室：机械设计实验室、机械创新实验室等八、教学效果评价1.课后作业：检查学生对课堂所学知识的掌握程度。

《机械设计基础》电子教案一、教案概述《机械设计基础》是机械工程专业的基础课程，旨在培养学生掌握机械设计的基本理论、基本知识和基本技能，具备分析和解决工程实际问题的能力。

本教案以培养学生的实际操作能力和创新意识为核心，注重理论与实践相结合，提高学生的综合素质。

二、教学目标1.知识目标：使学生掌握机械设计的基本理论、基本知识和基本技能，了解机械设计的发展趋势。

2.能力目标：培养学生具备分析和解决工程实际问题的能力，提高学生的实际操作能力和创新意识。

3.情感目标：激发学生对机械设计的兴趣，培养学生的团队合作精神和敬业精神。

三、教学内容1.机械设计概述：介绍机械设计的定义、分类、任务和基本原则，使学生了解机械设计的基本概念和发展趋势。

2.机械零件设计：讲解常用机械零件的设计原理、方法和步骤，包括传动零件、连接零件、轴系零件、弹簧等。

3.机械传动设计：介绍机械传动系统的设计原理、方法和步骤，包括齿轮传动、带传动、链传动等。

4.机械系统设计：讲解机械系统的总体设计、部件设计和装配图绘制，使学生掌握机械系统设计的基本方法。

5.机械创新设计：介绍机械创新设计的基本原理和方法，培养学生的创新意识和能力。

四、教学方法1.讲授法：讲解基本理论、基本知识和基本技能，使学生掌握机械设计的基础知识。

2.案例分析法：分析典型机械设计案例，培养学生分析和解决实际问题的能力。

3.实践教学法：组织学生进行机械设计实验和课程设计，提高学生的实际操作能力。

4.讨论法：开展课堂讨论，激发学生的思维，培养学生的团队合作精神。

5.现场教学法：参观企业生产现场，了解机械设计的实际应用，增强学生的实践能力。

五、教学评价1.过程评价：对学生的学习过程进行评价，包括课堂表现、作业完成情况、实验报告等。

2.结果评价：对学生的学习结果进行评价，包括考试成绩、课程设计成果等。

3.自我评价：鼓励学生进行自我评价，培养学生的自主学习能力。

4.他人评价：开展同伴评价和教师评价，全面了解学生的学习情况。
