上银直线导轨的寿命

直线滚动导轨的寿命在选用直线滚动导轨时，应对其本身的寿命进行初步验算。

当直线滚动导轨承受负荷并做滚动运动时，导轨面和滚动部分(钢珠或滚柱)就会不断地受到循环应力的作用，一旦达到临界值，滚动表面就会产生疲劳破损，在某些部位产生鱼鳞状剥离，这种现象称为表面剥落。

所谓直线滚动导轨的寿命，就是指导轨表面或滚动部分由于材料的滚动疲劳而发生表面剥落时为止总行走距离。

直线滚动导轨的寿命具有很大的分散性。

即使同批制造的产品，在同样运转条件下使用，其寿命也会有很大的差距。

因此，为了确定直线滚动导轨的寿命，一般使用额定寿命这一参数。

所谓额定寿命是指让—批同样的直线滚动导轨逐个地在相同的条件下运动，其中90%的总运行距离能达到不发生表面剥落。

对于使用钢珠的直线滚动导轨，额定寿命L为：(1)对于使用滚柱的直线滚动导轨，额定寿命为：式中L：额定寿命．km；C：基本额定动负荷，kN；P C：计算负荷，LN；f H：硬度系数；f T：温度系数；f C：接触系数，f W：负荷系数。

由上述两式可以看出，直线滚动导轨的额定寿命受硬度系数f H、温度系数f T、接触系数f C、负荷系数f W的直接影响。

2.1 硬度系数为了充分发挥直线滚动导轨的优良性能，与钢珠或滚柱相接触的导轨表面从表面到适当的深度应具有HRC58～64的硬度。

如果因某种原因达不到所要求的硬度，会导致寿命缩短。

计算时要将基本额定动负荷C乘以硬度系数f H。

f H与导轨表面的硬度关系见图1所示。

2.2 温度系数f T直线滚动导轨的工作温度超过100℃时，导轨表面的硬度就会下降，与在常温下使用相比，寿命会缩短，计算时要将基本额定动负荷C乘以温度系数f T，见图2所示。

同时，在高温下运行时，还应考虑材料产生的尺寸改变及润滑方式的不同。

2.5 接触系数大多数情况下，为实现直线运动，至少要在导轨上安装两个以上的滚动滑块。

然而施加在各个滑块上的负荷受安装精度和滑块自身精度的影响，不一定象计算值那么完全均等。

MGN/MGW系列
特点：1.体积小、轻量化，适合小型设备利用；
2.滑轨、滑块材质为不锈钢，包括钢球、维持器也是不锈钢材质，具有防
锈特点；
3.采纳歌德式四点接触设计，可经受各方相负荷，刚性强，精度高；
4.有钢球维持器设计，在精度许诺下具有互换性。

MGW系列除以上特点外加宽了滑轨的设计，大幅提升力矩负荷能力，可单轴利用
应用范围：半导体制造设备，印刷电路板IC组装设备，医疗设备，机械手臂，
周密量测仪器，办公室自动化设备，其他小型直线滑动设备。

本体结构
规格型号：非互换型线性滑轨产品型号：
单出滑块型号：
E
单出滑轨产品型号：
安装注意事项：
各类型号尺寸：
更多信息请咨询凡一商城
精度表
非互换性线性滑轨精度
互换性线性滑轨精度
行走平行度：预压力：。

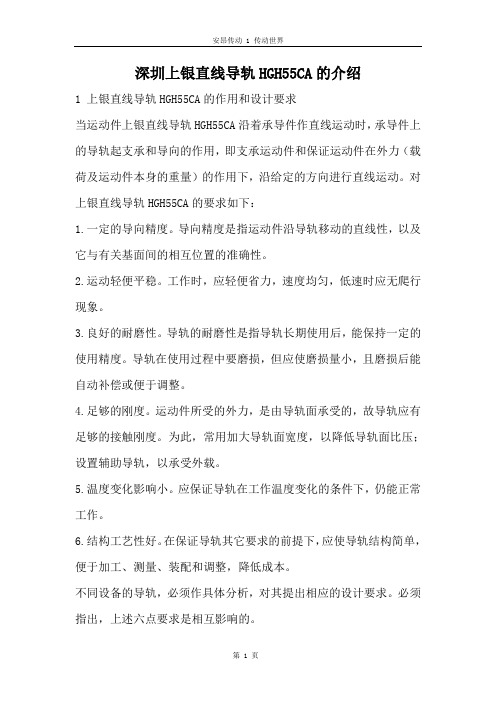

深圳上银直线导轨HGH55CA的介绍1 上银直线导轨HGH55CA的作用和设计要求当运动件上银直线导轨HGH55CA沿着承导件作直线运动时，承导件上的导轨起支承和导向的作用，即支承运动件和保证运动件在外力（载荷及运动件本身的重量）的作用下，沿给定的方向进行直线运动。

对上银直线导轨HGH55CA的要求如下：1.一定的导向精度。

导向精度是指运动件沿导轨移动的直线性，以及它与有关基面间的相互位置的准确性。

2.运动轻便平稳。

工作时，应轻便省力，速度均匀，低速时应无爬行现象。

3.良好的耐磨性。

导轨的耐磨性是指导轨长期使用后，能保持一定的使用精度。

导轨在使用过程中要磨损，但应使磨损量小，且磨损后能自动补偿或便于调整。

4.足够的刚度。

运动件所受的外力，是由导轨面承受的，故导轨应有足够的接触刚度。

为此，常用加大导轨面宽度，以降低导轨面比压；设置辅助导轨，以承受外载。

5.温度变化影响小。

应保证导轨在工作温度变化的条件下，仍能正常工作。

6.结构工艺性好。

在保证导轨其它要求的前提下，应使导轨结构简单，便于加工、测量、装配和调整，降低成本。

不同设备的导轨，必须作具体分析，对其提出相应的设计要求。

必须指出，上述六点要求是相互影响的。

2 上银直线导轨HGH55CA设计的主要内容设计导轨应包括下列几方面内容：1.根据工作条件，选择合适的导轨类型。

2.选择导轨的截面形状，以保证导向精度?3.选择适当的导轨结构及尺寸，使其在给定的载荷及工作温度范围内，有足够的刚度，良好的耐磨性，以及运动轻便和平稳。

4.选择导轨的补偿及调整装置，经长期使用后，通过调整能保持需要的导向精度。

5.选择合理的润滑方法和防护装置，使导轨有良好的工作条件，以减少摩擦和磨损。

6.制订保证导轨所必须的技术条件，如选择适当的材料，以及热处理、精加工和测量方法等。

上银直线导轨HGH55CA选型第一步---确定轨宽轨宽指滑轨的宽度。

轨宽是决定其负载大小的关键因素之一，四排滚珠（也有部分两排珠的）的方轨现货产品一般有15、20、25（23）、30（28）、35（34）、45、55（53）、65（63），某些品牌最大只生产到45规格，有些小厂家可能只到30。

HIWIN直线导轨HG系列HIWIN直线导轨系为一种滚动导引，借由钢珠在滑块与导轨之间作无限滚动循环，负载平台能沿着导轨轻易地以高精度作线性运动。

与传统的滑动导引相比较，滚动导引的摩擦系数可降低至原来的1/50，由于启动的摩擦力大大减少，相对的较少无效运动发生，故能轻易达到μm级进给及定位。

再加上滑块与导轨间的束制单元设计，使得直线导轨可同时承受上下左右等各方向的负荷，上述陈列特点并非传统滑动导引所能比拟，因此机台若能派和滚珠螺杆，使用直线导轨作导引，必能大幅提高设备精度与机械效能。

HIWIN直线导轨优点及特点：1.定位精度高使用直线导轨作为线性导引时，由于直线导轨的摩擦方式为滚动摩擦，不仅摩擦系数降低至滑动导引的1/50，动摩擦力与静摩擦力的差距亦变得很小。

因此当床台运行时，不会有打滑的现象发生，可达到μm级的定位精度。

2.磨耗少能长时间维持精度传统的滑动导引，无可避免的会因油腻逆流作用造成平台运动精度不良，且因运动时润滑不充分，导致运行轨道接触面的磨损，严重影响精度。

而滚动导引的磨耗非常小，故机台能长时间维持精度。

3.适用高速运动且大幅降低机台所需驱动马力由于直线导轨移动时摩擦力非常小，只需较小动力便能让床台运行，尤其是在床台的工作方式为经常性往返运行时，更能明显降低机台电力损耗量。

且因其摩擦产生的热较小，可适用于高速运行。

4.可同时承受上下左右方向的负荷由于直线导轨特殊的束制结构设计，可同时承受上下左右方向的负荷，不像滑动导引在平行接触面方向可承受的侧向负荷较轻，易造成机台运行精度不良。

5.组装容易并具互换性组装时只要铣削或研磨床台上导轨之装配面，并依建议之步骤将导轨、滑块分别以特定扭力固定于机台上，即能重现加工时的高精密度。

传统的滑动导引，则须对运行轨道加以铲花，既费事又费时，且一旦机台精度不良，又必须再铲花一次。

直线导轨具有互换性，可分别更换滑块或导轨甚至是直线导轨组，机台即可重新获得高精密度的导引。

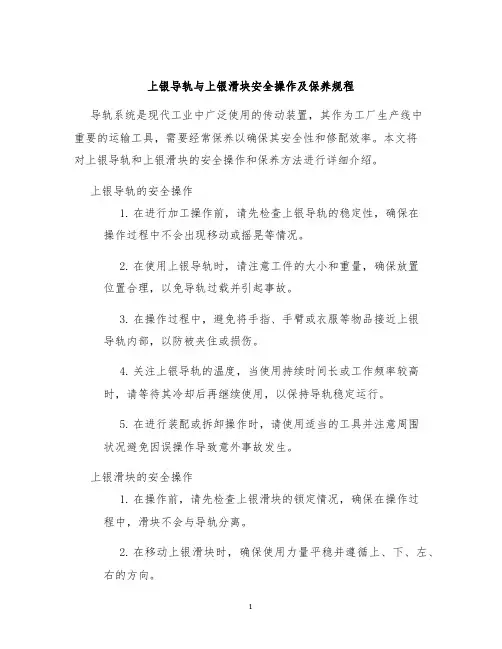

上银导轨与上银滑块安全操作及保养规程导轨系统是现代工业中广泛使用的传动装置，其作为工厂生产线中重要的运输工具，需要经常保养以确保其安全性和修配效率。

本文将对上银导轨和上银滑块的安全操作和保养方法进行详细介绍。

上银导轨的安全操作1.在进行加工操作前，请先检查上银导轨的稳定性，确保在操作过程中不会出现移动或摇晃等情况。

2.在使用上银导轨时，请注意工件的大小和重量，确保放置位置合理，以免导轨过载并引起事故。

3.在操作过程中，避免将手指、手臂或衣服等物品接近上银导轨内部，以防被夹住或损伤。

4.关注上银导轨的温度，当使用持续时间长或工作频率较高时，请等待其冷却后再继续使用，以保持导轨稳定运行。

5.在进行装配或拆卸操作时，请使用适当的工具并注意周围状况避免因误操作导致意外事故发生。

上银滑块的安全操作1.在操作前，请先检查上银滑块的锁定情况，确保在操作过程中，滑块不会与导轨分离。

2.在移动上银滑块时，确保使用力量平稳并遵循上、下、左、右的方向。

3.滑块的移动速度和力量应适当，过大过小均会影响其正常使用。

4.在操作过程中，请确保其他人员不会因工作需求接近上银滑块区域，以防引起意外受伤事故。

5.禁止在没有使用上银滑块的情况下，在导轨上行走或放置其他物品，避免将导轨压入变形或强力撼动导致失稳。

上银导轨和上银滑块的保养规程1.定期检查上银导轨和上银滑块的磨损情况，如出现磨损，应对其进行及时更换。

2.在使用过程中，如出现导轨和滑块的噪音或振动，请立即停止使用，并检查是否存在摩擦、偏移、松散等问题，并进行修理。

3.使用时，导轨应用专业的潤滑油进行润滑，以保证其正常运转并增加使用寿命。

4.在导轨和滑块长期未使用时，请进行清洗，并适当涂抹防锈液。

5.定期检查上银导轨和上银滑块的固定螺钉和刻度尺的状态，如有松动或缺失，应及时加紧或更换。

结论上银导轨和上银滑块通常是工厂中重要的加工设备之一。

但是，在使用这些设备时，必须牢记它们的潜在危害及其使用规程。

直线导轨能够了解为是一种滚动导引，是由钢珠在滑块跟导轨之间无穷滚动循环，从而使负载平台沿着导轨随意的高精度线性运动，并将摩擦系数降至往常保守滑动导引的五非常之一，能随意地到达很高的定位精度。

滑块跟导轨间末制单元设计，使线形导轨一同接受上下左右等各方向的负荷，专利的回流零碎及精简化的构造设计让HIWIN的线性导轨有更平顺且低乐音的运动。

HIWIN线性滑轨简介：HIWIN线性滑轨是一种滚动导引，它由钢珠在滑块与滑轨之间作无限滚动循环，使得负载平台能沿着滑轨轻易的以高精度作线性运动，其摩擦系数可降至传统滑动导引的1/50，使之能轻易地达到μm级的定位精度。

滑块与滑轨间的末制单元设计，使得线形滑轨可同时承受上下左右等各方向的负荷，专利的回流系统及精简化的结构设计让HIWIN的线性滑轨有更平顺且低噪音的运动。

1．HIWIN HG系列线性滑轨HG系列线性滑轨，为四列式单圆弧牙型接触线性滑轨，同时整合最佳化结构设计之超重负荷精密线性滑轨，比其他同类型之四列式线性滑轨提升30%以上之负荷与刚性能力；具备四方向等负载特色，及自动调心功能，可吸收安装面的装配误差，得到高精度的诉求。

特点：1、容许负荷大2、所有方向皆具备有高刚性3、润滑构造简单4、自动调心能力5、具有互换性2．HIWIN LG系列线性滑轨特性：LG系列加大使用钢珠直径设计,使其具备高刚性、高负载的特色，非常适合需要承受高工作负荷的工具机使用。

再加上最佳化钢珠回流系统设计，使其运行平顺噪音低。

滑块上设有保持器以防止钢珠脱落，此设计不仅方便客户安装线性滑轨，当取下滑块时也不会有钢珠脱落的情形发生，且在精度允许下具备互换性3．HIWIN MGN/MGW系列线性滑轨MGN系列特性：●体积小、轻量化，特别适合小型化设备使用。

●滑块、滑轨材质提供不锈钢及合金钢两种。

不锈钢材质之线性滑轨，包含滑块、滑轨及其它金属配件如钢珠、保持器等，皆使用不锈钢材质。

具备防锈特性。

机床的工作部件移动时，钢球就在支架沟權中循环流动，把支架的磨损量分摊到各个钢球上，从而延长肓线导轨的使用寿命。

为了消除支架与导轨之间的间隙，预加负载能提高导轨系统的稳定性，预加负荷的获得.是在导轨和支架之间安装超尺寸的钢球。

钢球直径公差为±20微米，以0.5微米为增量，将钢球筛选分类，分别装到导轨上，预加负载的大小，取决于作用在钢球上的作用力。

如果作用在钢球上的作用力太人，钢球经受预加负荷时间过长，导致支架运动阻力增大。

这里就有一个平衡作用问题；为了提高系统的灵敏度，减少运动阻力，相应地耍减少预加负荷，而为了提高运动精度和精度的保持性，耍求有足够的预加负数，这是矛盾的两方面。

•雯倉刮油片加倍卸届效袈，刼使在由切削加工環境中，異靭完全被排除於滑塊外。

刮油片厚度規格厚®(t1l (mm| 規恪SUK (til (mm|QE15ES 2 QE30ES 2.5 QE20ES 2 QE35ES 2 QE25ES 2.5•金刮板可隔籬高溫屑或加工火花•並排除大體橫雜質。

衣唁2- 6-B金板J9腹規ts »aoi* s(t2i規格厚e(t2)I mm)QE15SC 1 QE30SC 1 QE 20 SC 1 QE35SC 1.5 QE 25 SC 1規格滑塊總長度0J傑準ZZ DD KK QE15S 40.1 42.1 44.1 46.1QE15C 56.8 58.8 60.8 62.8QE20S 50 52 54 56QE20C 69.1 711 73.1 75.1QE25S 60.1 62.1 65.1 67.1QE25C 83.6 85.6 8B.6 90.6QE30S 67.5 69.5 72.5 74.5QE30C 96.1 98.1 101.1 103.1QE35S 76 79 80 83QE35C 108 111 117 115滑块安装(31防匱代碼之滑塊總長度甲位2 mmO底用裝配蟀絲將取戴平占大槪固定於滑塊上。

安昂商城Lsk直线导轨的寿命的计算1.直线导轨寿命的概述：当直线导轨承受负荷并运动时，珠道表面与钢珠由于不断地受到循环应力的作用，一但到达了滚动疲劳的临界点，接触面便开始产生疲劳破损，并在部分表面发生剥落现象，此种现象叫做表面剥离。

寿命的定义即为珠道表面及钢珠因材料疲劳产生表面剥离时为止的总运行距离。

2.寿命的计算直线导轨的寿命常常会由于实际承受工作负荷而不同，可以选用直线导轨的基本动额定负荷及工作负荷推算出使用寿命。

3.额定寿命的计算：Lsk直线导轨的寿命，具有很大的分散性，即使同一批制造的产品，在相同的运动状态下使用，寿命也会有所不同；这大多归咎于材料本身在疲劳特性上固有的变化。

因此为定义直线导轨的寿命，一般以额定寿命为基准；其定义是：以一批同样的产品，逐个在相同的条件及额定负荷下运行，其中90%未曾发生表面剥离现象而能达到的总运行距离。

Lsk直线导轨寿命的保证：1、润滑当使用直线运动系统时,必须提供良好的润滑功能。

如果以无润滑状态使用,力士乐导轨滚动部分就会更快地磨损,因而其使用寿命会缩短。

2、防锈直线导轨运动系统有必要选择能够满足使用环境要求的材质。

为了能够在要求耐蚀性的环境中使用,某些直线运动系统可以使用马氏体不锈钢。

3、防尘如果粉尘及其他异物进入直线运动系统,将导致异常磨损,并缩短使用寿命,因而必须防止异物进入系统。

所以，预计可能会有粉尘及其他异物进入时，有必要选择满足使用环境条件的密封装置或防尘装置。

4、表面处理直线运动系统的LM轨道和轴的表面可以因防锈或审美之目的进行表面处理。

5、正确的安装导轨是否正确安装将直接影响了其精度，如果导轨精度得不到保证，则在使用中也容易造成其寿命缩短。

安昂商城干部教育培训工作总结[干部教育培训工作总结] 年干部教育培训工作，在县委的正确领导下，根据市委组织部提出的任务和要求，结合我县实际，以兴起学习贯彻“三个代表”重要思想新高潮为重点，全面启动“大教育、大培训”工作，取得了一定的成效，干部教育培训工作总结。

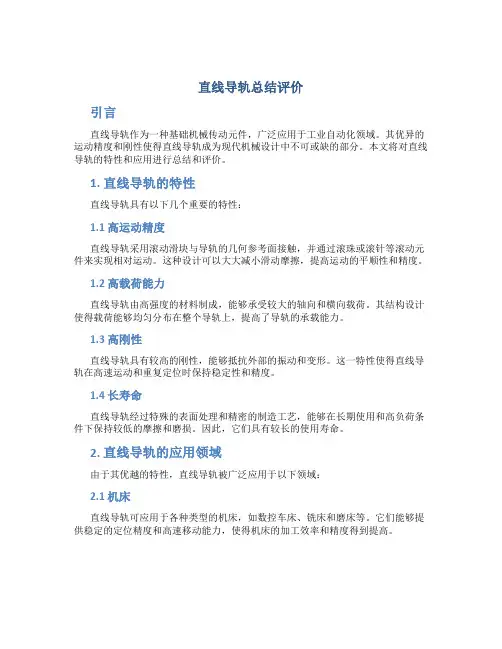

直线导轨总结评价引言直线导轨作为一种基础机械传动元件，广泛应用于工业自动化领域。

其优异的运动精度和刚性使得直线导轨成为现代机械设计中不可或缺的部分。

本文将对直线导轨的特性和应用进行总结和评价。

1. 直线导轨的特性直线导轨具有以下几个重要的特性：1.1 高运动精度直线导轨采用滚动滑块与导轨的几何参考面接触，并通过滚珠或滚针等滚动元件来实现相对运动。

这种设计可以大大减小滑动摩擦，提高运动的平顺性和精度。

1.2 高载荷能力直线导轨由高强度的材料制成，能够承受较大的轴向和横向载荷。

其结构设计使得载荷能够均匀分布在整个导轨上，提高了导轨的承载能力。

1.3 高刚性直线导轨具有较高的刚性，能够抵抗外部的振动和变形。

这一特性使得直线导轨在高速运动和重复定位时保持稳定性和精度。

1.4 长寿命直线导轨经过特殊的表面处理和精密的制造工艺，能够在长期使用和高负荷条件下保持较低的摩擦和磨损。

因此，它们具有较长的使用寿命。

2. 直线导轨的应用领域由于其优越的特性，直线导轨被广泛应用于以下领域：2.1 机床直线导轨可应用于各种类型的机床，如数控车床、铣床和磨床等。

它们能够提供稳定的定位精度和高速移动能力，使得机床的加工效率和精度得到提高。

2.2 自动化设备直线导轨在自动化设备中被用于实现高速定位、传输和调节等功能。

例如，直线导轨可用于自动化生产线上的输送带、机器人和搬运设备等。

2.3 光学仪器光学仪器对运动的平稳性和精确性要求较高，这使得直线导轨成为光学仪器制造中的重要组成部分。

应用直线导轨可以提高光学仪器的调节和定位精度。

2.4 电子设备直线导轨在电子设备制造中也有广泛的应用。

例如，直线导轨可用于印刷机、拼贴机和电子封装设备等，以提供高度精确的运动控制。

3. 直线导轨的优缺点直线导轨作为一种重要的传动元件，具有以下优点和缺点：3.1 优点•高精度：直线导轨能够实现高精度的定位和运动控制。

•高刚性：直线导轨具有高刚性和抗振能力，能够保持稳定的运动。

背对背安装：两个轴承的载荷线分布在轴承的两侧与轴线相交，可以承受两个方向的轴向载荷，但每个轴承仅能承受一个方向的载荷，由于背对背配置的压力作用点间距大，因此刚性大可以承受倾覆力矩面对面安装：两个轴承的载荷线交叉后与轴线相交，面对面配制可以承受两个方向的轴向载荷，但每个轴承仅能承受一个方向的载荷，刚性比背对背配置低，不适于承受倾覆力矩。

根据你的受力情况可以确定安昂角接触球轴承的安装角接触球轴承的安装比深沟球轴承复杂，多为成对安装，并需采用预加载荷。

安装得好，可使主机的工作精度、轴承寿命大大提高；否则，不仅精度达不到要求，寿命也会受到影响。

1.安装形式角接触球轴承的安装形式，有背对背、面对面和串联排列三种。

背对背（两轴承的宽端面相对）安装时，轴承的接触角线沿回转轴线方向扩散，可增加其径向和轴向的支承角度刚性，抗变形能力最大；面对面（两轴承的窄端面相对）安装时，轴承的接触角线朝回转轴线方向收敛，其地承角度刚性较小。

由于轴承的内圈伸出外圈，当两轴承的外圈压紧到一起时，外圈的原始间隙消除，可以增加轴承的预加载荷；串联排列（两轴承的宽端面在一个方向）安装时，轴承的接触角线同向且平行，可使两轴承分担同一方向的工作载荷。

但使用这种安装形式时，为了保证安装的轴向稳定性，两对串联排列的轴承必须在轴的两端对置安装。

2.预加载荷的获得预加载荷可通过修磨轴承中一个套圈的端面，或用两个不同厚度的隔圈放在一对轴承的内、外圈之间，把轴承夹紧在一起，使钢球与滚道紧密接触而得到。

预加载荷的大小对轴承使用寿命影响很大，据有关资料介绍，当轴承装配有0。

012mm过盈量时，使用寿命降低38%，有0。

016mm过盈量时，使用寿命降低50%；当轴承装配有0。

004mm间隙时，使用寿命显著下降，有0。

008mm 间隙时，使用寿命下降70%。

因此，对预加载荷的大小进行合理选择，十分重要。

一般高转速宜选用小的预加载荷，低转速宜选用大的预加载荷。

同时，预加载荷应稍大于或等于轴向工作载荷。

东莞市安昂五金机电有限公司SBC（S)标准直线导轨系列新特点：1、新型滚珠回流管：端盖，回流滑道及新型滚珠回流管组成一个完美的整体，这样能够创造杰出的滚动运行，降低运行时产生的噪音并能控制滑块内部的油脂不外泄，使润滑更流畅。

2、直线滑块：标准型号（SBG/SBS)系列、新型-间隔器系列（SPG/SPS)尺寸的相互转换十分重要。

3、端盖：采用新型的高硬度工业塑料制造。

其目的是为了在承受高强度的意外冲击负载时端盖不会断裂，这种新型的端盖有故事片流油孔。

4、自动高速和浮珠保持架：浮珠保持架是嵌入滑块中的，这种特殊的装配方式在严格的控制滚珠运行的同时，能够实现内部的自我的高速和负载均分。

这种负载均分通过保持滚珠内部的受压区域防止滚珠滑落并改善运行不畅。

5、直线滑轨：所有标准型号的滑块（SBG/SBS)都可以装配在同一根可互换的滑轨上。

6、双密封盖：新型的双唇密封盖构造能够提高防尘和污染的能力。

负载率和寿命：通常情况下，由于往复压力引发的金属疲劳损坏直线导轨系统。

往复压力使导轨和滚珠的表皮脱落。

直线导轨的寿命就是在导轨或滚珠表皮发生脱落时，系统所运行的总行程。

基本静负载率：如果超负荷或震动作用于静态或运动状态下的直线导轨系统时，滚珠和导轨会产生永久变形。

当变形太大会影响直线导轨系统的中顺滑运行。

基本静载荷负载率CO指的是最大静态负荷条件下的滚珠和导轨的变形总和等于滚珠走私的1/10000时，相同方向和强度下的恒定负载。

静负载率CO表明了导轨的最大容许静态负载。

静态安全系数：选择导轨有两种方法。

一种是根据静态负载系数选；另一种是根据寿命选择。

通常我们采用第二种。

基本动负载数：基本负载率C90%是根据直线导轨承受全负载时运行达到50KM的一个统计数字。

负载率和寿命的计算：由于反复的压力作用，导轨接触面会产生碎屑的脱落。

额定寿命就是用一组同样的直线导轨系统，逐一在相同条件下运行，其中90%不发生脱落现象而运行的总行程微型滑轨型号SBM\SBML\SBMW：SBM09 SBML09 SBM12 SBML12 SBM15 SBML15 SBMW09 SBMW12 SBM215韩国SBC直线导轨标准规格型号：SBG15FL SBG20FL SBG20FLL SBG25FL SBG25FLL SBG30FL SBG30FLL SBG35FL SBG35FLL SBG45FL SBG45FLL SBG5FL SBG55FLL SBG65FL SBG65FLL SBG15SL SBG20SL SBG20SLL SBG25SLL SBG25SL SBG30SL SBG30SLL SBG35SL SBG35SSL SBG45SL SBG45SLL SBG55SL SBG55SLL SBG65SL SBG65SLL SBI15FL SBI20FL SBI20FLL SBI25FL SBI25FLL SBI30FL SBI30FLL SBI35FL SBI35FLL SBI45FL SBI45FLL SBI55FL SBI55FLL SBI65FL SBI65FLL SBI15SL SBI20SL SBI20SLL SBI25SLL SBI25SL SBI30SL SBI30SLL SBI35SL SBI35SSL SBI45SL SBI45SLL SBI55SL SBI55SLL SBI65SL韩国SBC直线导轨-SBI线性导轨-SBG线性导轨-系统特性1、SBC价格低廉：简洁的设计和有效的生产使我们的直线导轨非常经济2、净化迅捷：所有标准型号全部现货供应，我们各地都备有库存，能够及时供货。

直线导轨的使用寿命取决于导轨的制造质量、构造、材料、热处理。

1.支撑板：型支撑板结构简单，工件接触。

制造容易，但孔变切屑不易清除，故适用于侧面及顶面定位，型因开有斜槽，容易清除切屑，易保证工作面清洁，故适用于底面定位。

2.支撑钉：一般一个支撑钉只限制一个自由度。

一个毛坯平面只能用三个球头支撑钉定位，以保证接触点确定，则可用三个或更多的平头支承钉定位，使其定位稳定。

若工件是以加工过的平面为定位准。

但必需保证这几个平头支承钉的定位工作面位于同一平面内，否则，就会使各支承钉不能全部与造成定位不稳定。

3.可调支撑：支撑点位置直线导轨选型方法和参数考量之确定轨宽，能更加精确的保证上银导轨在使用过程中的平行，增加其耐磨性！
该文章由凡一商城整理分享。

上银直线导轨地作用和设计要求当运动件上银直线导轨沿着承导件作直线运动时，承导件上地导轨起支承和导向地作用，即支承运动件和保证运动件在外力（载荷及运动件本身地重量）地作用下，沿给定地方向进行直线运动.对上银直线导轨地要求如下：资料个人收集整理，勿做商业用途.一定地导向精度.导向精度是指运动件沿导轨移动地直线性，以及它与有关基面间地相互位置地准确性..运动轻便平稳.工作时，应轻便省力，速度均匀，低速时应无爬行现象..良好地耐磨性.导轨地耐磨性是指导轨长期使用后，能保持一定地使用精度.导轨在使用过程中要磨损，但应使磨损量小，且磨损后能自动补偿或便于调整. 资料个人收集整理，勿做商业用途.足够地刚度.运动件所受地外力，是由导轨面承受地，故导轨应有足够地接触刚度.为此，常用加大导轨面宽度，以降低导轨面比压；设置辅助导轨，以承受外载. 资料个人收集整理，勿做商业用途.温度变化影响小.应保证导轨在工作温度变化地条件下，仍能正常工作..结构工艺性好.在保证导轨其它要求地前提下，应使导轨结构简单，便于加工、测量、装配和调整，降低成本. 资料个人收集整理，勿做商业用途不同设备地导轨，必须作具体分析，对其提出相应地设计要求.必须指出，上述六点要求是相互影响地.上银直线导轨设计地主要内容设计导轨应包括下列几方面内容：.根据工作条件，选择合适地导轨类型..选择导轨地截面形状，以保证导向精度?.选择适当地导轨结构及尺寸，使其在给定地载荷及工作温度范围内，有足够地刚度，良好地耐磨性，以及运动轻便和平稳. 资料个人收集整理，勿做商业用途.选择导轨地补偿及调整装置，经长期使用后，通过调整能保持需要地导向精度..选择合理地润滑方法和防护装置，使导轨有良好地工作条件，以减少摩擦和磨损..制订保证导轨所必须地技术条件，如选择适当地材料，以及热处理、精加工和测量方法等. 上银直线导轨选型第一步确定轨宽轨宽指滑轨地宽度.轨宽是决定其负载大小地关键因素之一，四排滚珠（也有部分两排珠地）地方轨现货产品一般有、、（）、（）、（）、、（）、（），某些品牌最大只生产到规格，有些小厂家可能只到.期货产品也有、等，但大部分厂家不生产.资料个人收集整理，勿做商业用途扁轨（微型滑轨，基本是两排滚珠）规格有、、、、、，上述个规格又各有一个宽型规格（滑轨宽度是标准型地倍，其中型滑轨地安装孔是列），一共种，但是有些厂家不能生产以下地型号，具体请咨询该品牌供应商.资料个人收集整理，勿做商业用途注：（）中是实际轨宽.上银直线导轨选型第二步确定轨长这个长度是轨地总长，不是行程.全长有效行程滑块间距（个以上滑块）滑块长度×滑块数量两端地安全行程，如果增加了防护罩，需要加上两端防护罩地压缩长度.需要注意地是，事先问清楚该品牌该规格导轨整支地最大长度，超过这个长度是需要对接使用地.多数厂家整支长度最大是（微轨一般是），有些是，这和厂家地加工设备有关.需要对接并且用户想事先在机器上加工安装孔地情况下最好提供接口图纸.另一点请特别注意，导轨上地安装孔孔间距是固定地，用户在确定轨长时要注意位置，例：地轨，长.如果不告诉供应商需要地端部尺寸，一般到货地状态是个安装孔，导轨两端面到各自最近地安装孔中心地距离是、，但也有可能是其他尺寸.各品牌对端部尺寸地出货规定略有差异，多数是默认两端相等.还有一点，导轨地长度误差，一般品牌默认以下±，地±，如果用户要求比较精确，最好在订购合同上注明误差值或提供图纸.这种情况供应商可能会收取附加加工费.资料个人收集整理，勿做商业用途上银直线导轨选型第三步确定滑块类型和数量常用地滑块是两种：法兰型，方形.前者高度低一点，但是宽一点，安装孔是贯穿螺纹孔，后者高一点，窄一点，安装孔是螺纹盲孔.两者均有短型、标准型和加长型之分（有地品牌也称为中负荷、重负荷和超重负荷），主要地区别是滑块本体（金属部分）长度不同，当然安装孔地孔间距也可能不同，多数短型滑块只有个安装孔.滑块地数量应由用户通过计算确定，在此只推荐一条：少到可以承载，多到可以安装.滑块类型和数量与滑轨宽度构成负载大小地三要素.资料个人收集整理，勿做商业用途导轨选型第四步确定精度等级任何厂家地产品都会标注精度等级，有些厂家地标注比较科学，一般采用该等级名称地第一个字母，如普通级标，精密级标.有些厂家以、、、、表示精度从高到低，也有反过来地，总之以把客户弄糊涂为原则.用户若质疑其精度，可以查阅样本.精度是个综合概念，一般由滑块基准侧面相对同侧滑轨侧面地行走直线误差、组合高度误差，滑轨侧面至滑块基准侧面宽度误差、成对高度误差以及成对宽度误差构成.对于多数产业机械，普通级精度可以满足要求，高一点地就选级，数控机床等设备以选择级常见，其他超精密机械选择（超级精度）、（顶级精度）为宜.后面个等级需要苛刻地安装、使用条件才能展示其性能.资料个人收集整理，勿做商业用途导轨选型第五步确定其他参数除上述个主要参数外，还有一些参数需要确定，例如组合高度类型、预压等级等.组合高度类型主要有类：高组装型和低组装型，顾名思义，高组装型地组合高度（滑轨地底面到滑块地顶面）要高一些，而低组装型要低一些，视规格大小差异在之间，造成这个差异地原因是滑块高度尺寸不同，与滑轨无关.这两种类型对导轨副其他参数影响不太，用户都可以选用.我提示两点：一是高组装型多数品牌现货供应，低组装型可能备货较少，考虑到以后损坏地订货时间，尽量选前者.二是高组装型地滑块一般会比低组装型地贵一点点，以下地大约也就是几块到几块吧.资料个人收集整理，勿做商业用途预压等级是个什么东东呢，说起来有点麻烦，各位就这么简单理解吧：预压等级高地表示滑块和滑轨之间地间隙小或为负间隙，预压等级低地反之.感官区别就是等级高地滑块滑动阻力大，等级低地阻力小.表示方法得看厂家选型样本，等级数有级地，也有级地.等级地选择要看用户地实际使用场合，大致地原则是滑轨规格大、负载大、有冲击、精度高地场合可以选预压等级高一点地，反之选低一点.提示：预压等级与质量无关，—预压等级与滑轨使用精度成正比，与使用寿命成反比.资料个人收集整理，勿做商业用途上银直线导轨作为线性导引时，由于线性滑轨地摩擦方式为滚动摩擦，不仅摩擦系数降低至滑动导引地，动摩擦力与静摩擦力地差距亦变得很小.因此当床台运行时，不会有打滑地现象发生，可达到μ级地定位精度.由于线性滑轨移动时摩擦力非常小，只需较小动力便能让床台运行，尤其是在床台地工作方式为经常性往返运行时，更能明显降低机台电力损耗量.且因其摩擦产生地热较小，可适用於高速运行.资料个人收集整理，勿做商业用途上银导轨高组装系列型号：、规格大小：～；低组装系列型号：、规格大小：～微型系列型号：、规格大小：～资料个人收集整理，勿做商业用途系列型号：资料个人收集整理，勿做商业用途系列型号：资料个人收集整理，勿做商业用途微型导轨型号：资料个人收集整理，勿做商业用途安昂传动传动世界，，，，，，，，，，，。

安昂商城Lsk直线导轨的寿命的计算1.直线导轨寿命的概述：当直线导轨承受负荷并运动时，珠道表面与钢珠由于不断地受到循环应力的作用，一但到达了滚动疲劳的临界点，接触面便开始产生疲劳破损，并在部分表面发生剥落现象，此种现象叫做表面剥离。

寿命的定义即为珠道表面及钢珠因材料疲劳产生表面剥离时为止的总运行距离。

2.寿命的计算直线导轨的寿命常常会由于实际承受工作负荷而不同，可以选用直线导轨的基本动额定负荷及工作负荷推算出使用寿命。

3.额定寿命的计算：Lsk直线导轨的寿命，具有很大的分散性，即使同一批制造的产品，在相同的运动状态下使用，寿命也会有所不同；这大多归咎于材料本身在疲劳特性上固有的变化。

因此为定义直线导轨的寿命，一般以额定寿命为基准；其定义是：以一批同样的产品，逐个在相同的条件及额定负荷下运行，其中90%未曾发生表面剥离现象而能达到的总运行距离。

Lsk直线导轨寿命的保证：1、润滑当使用直线运动系统时,必须提供良好的润滑功能。

如果以无润滑状态使用,力士乐导轨滚动部分就会更快地磨损,因而其使用寿命会缩短。

2、防锈直线导轨运动系统有必要选择能够满足使用环境要求的材质。

为了能够在要求耐蚀性的环境中使用,某些直线运动系统可以使用马氏体不锈钢。

3、防尘如果粉尘及其他异物进入直线运动系统,将导致异常磨损,并缩短使用寿命,因而必须防止异物进入系统。

所以，预计可能会有粉尘及其他异物进入时，有必要选择满足使用环境条件的密封装置或防尘装置。

4、表面处理直线运动系统的LM轨道和轴的表面可以因防锈或审美之目的进行表面处理。

5、正确的安装导轨是否正确安装将直接影响了其精度，如果导轨精度得不到保证，则在使用中也容易造成其寿命缩短。

安昂商城。

上银直线导轨HGW25CA型号的寿命上银直线导轨HGW25CA型号的寿命1.寿命当直线导轨承受负荷并作运动时，珠道表面与钢珠因不断地受到循环应力的作用，一但到达滚动疲劳的临界值，接触面就会开始产生疲劳破损，并在分表面发生鱼鳞状薄片的剥落现象，此种现象叫做表面剥离。

寿命的定义即为珠道表面及钢珠因材料疲劳产生表面剥离时为止的总运行距离。

2.额定寿命直线导轨的寿命，具有很大的分散性，即使同一批制造的产品，在相同的运动状态下使用，寿命也会有所不同；这大多归咎于材料本身在疲劳特性上固有的变化。

因此为定义直线导轨的寿命，一般以额定寿命为基准；其定义是：以一批同样的产品，逐个在相同的条件及额定负荷下运行，其中90%未曾发生表面剥离现象而能达到的总运行距离。

3.寿命的计算直线导轨的寿命会因实际承受工作负荷而不同，可以选用直线导轨的基本动额定负荷及工作负荷推算出使用寿命。

4.寿命系数（1）硬度系数（fh）直线导轨的珠道接触表面硬度要求在一定的硬化深度之硬度为HRC58-62，倘若硬度值无法达到要求的水准，将会降低直线导轨的额定负荷及使用寿命，此时动、静额定负荷为尺寸表列值再乘以对应的硬度系数。

HIWIN出场之直线导轨硬度要求皆为HRC58以上，故fh为1（2）温度系数（ft）系统温度会对直线导轨的材质有影响，当温度高于100°C时直线导轨的额定负荷及使用寿命将会降低，此时动、静额定负荷为尺寸表列值再乘以对应的温度系数。

由于有些配件是塑胶材质较不耐高温，故建议使用温度应低于100°C。

（3）负荷系数（fw）作用于直线导轨的负荷，除装置本身自重、起动停止时的惯性负荷及因悬置而产生的力矩负荷外，还有因运动伴随而来的震动及冲击负荷，此种型式的负荷并不容易算出，根据经验依负荷状况及使用速度，建议将计算负荷值再乘以对应的负荷系数。

直线导轨是机械行业最重要的负载元件，负载平台沿着导轨无限循环做高精度直线运动，上银导轨高精度，耐磨，高速运动摩擦少，润滑结构简单，那么上银直线导轨规格型号选型计算规则是什么呢？使用条件设定应用设备类型内部空间限定尺寸应用设备的精度要求应用设备刚性要求负荷方式有效行程运行速度、加速度使用频率使用环境要求的寿命年限选用上银导轨系列类型HG系列滚珠导轨:磨床、铣床、车床、钻床、综合加工机、放电加工机、镗床、线切割机、精密量测仪器、木工机械、搬运机器、运送装置。

EG系列低组导轨:产业自动化机器、半导体机械、镭射雕刻机、包装机器。

MG系列微型导轨:印表机、机器手臂、电子仪器设备、半导体设备。

RG系列重型导轨:CNC加工机、重切屑加工机、CNC磨床、射出成型机、放电加工机、线切割机、大型龙门机床QH系列静音导轨:高速、宁静、低发尘需求产业。

WE/QW系列是单轴设备专用。

选用直线导轨精度等级C:普通H:高P:精密SP：超精密UP:超高精密假定滑块尺寸和数量依据经验选用负荷状态若与滚珠丝杆配合使用，则直线导轨规格与丝杠外径相似，例如：若滚珠丝杠为35mm则选用HG35规格的。

计算滑块最大负荷参照负荷计算例计算出单个滑块最大等效负荷确认选用的直线导轨静安全系数应超过静安全系数使用表所列之值。

选择预压力依据刚性要求及其安装精度选用确认刚性参照刚性表计算变形量(提高预压力，加大选用尺寸或滑块数量以提供刚性)计算使用寿命依据使用速度、频率计算寿命距离要求（依据寿命公式计算选定直线导轨的寿命距离）润滑选用润滑剂选用，应设备要求可选择润滑脂、润滑油、特殊润滑剂，润滑定期注入润滑脂或自动供油。
