上银hiwin直线导轨

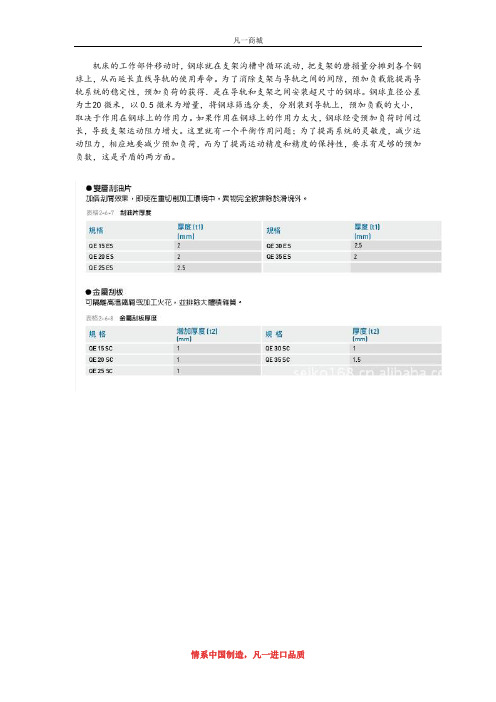

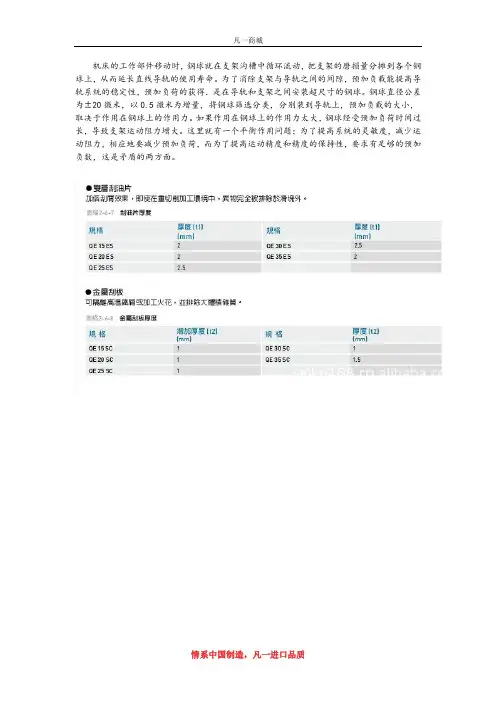

机床的工作部件移动时，钢球就在支架沟槽中循环流动，把支架的磨损量分摊到各个钢球上，从而延长直线导轨的使用寿命。

为了消除支架与导轨之间的间隙，预加负载能提高导轨系统的稳定性，预加负荷的获得．是在导轨和支架之间安装超尺寸的钢球。

钢球直径公差为±20微米，以0.5微米为增量，将钢球筛选分类，分别装到导轨上，预加负载的大小，取决于作用在钢球上的作用力。

如果作用在钢球上的作用力太大，钢球经受预加负荷时间过长，导致支架运动阻力增大。

这里就有一个平衡作用问题；为了提高系统的灵敏度，减少运动阻力，相应地要减少预加负荷，而为了提高运动精度和精度的保持性，要求有足够的预加负数，这是矛盾的两方面。

滑块安装。

简析上银直线导轨的产品参数及特性和系数简析上银直线导轨的产品参数及特性和系数上银直线导轨的作用是用来支撑和引导运动部件，按给定的方向做往复直线运动。

依按摩擦性质而定，直线运动导轨可以分为滑动摩擦导轨、滚动摩擦导轨、弹性摩擦导轨、流体摩擦导轨等种类。

直线导轨的移动元件和固定元件之间不用中心介质，而用滚动钢球。

由于滚动钢球适应于高速运动、摩擦系数小、灵敏度高，充足运动部件的工作要求，如机床的刀架，拖板等。

直线导轨系统的固定元件（导轨）的基本功能好像轴承环，安装钢球的支架，形状为“v”字形。

支架包裹着导轨的顶部和两侧面。

为了支撑机床的工作部件，一套直线导轨至少有四个支架。

用于支撑大型的工作部件，支架的数量可以多于四个。

上银直线导轨特性：一、上银直线导轨实在四方向高负荷承载本领。

二、上银直线导轨具有低噪音设针。

三、上银直线导轨具有提升运动平顺度。

上银直线导轨作为导向的导轨为淬硬钢，经精磨后置于安装平面上。

与平面导轨比较，直线导轨横截面的几何形状，比平面导轨多而杂，多而杂的原因是由于上银导轨上需要加工出沟槽，以利于滑动元件的移动，沟槽的形状和数量，取决于机床要完成的功能。

例如：一个既承受直线作用力，又承受力矩的导轨系统，与仅承受直线作用力的导轨相比，设计上有很大的不同。

在主轴转速相同的情况下，快速进给是直线导轨的特点。

直线导轨与平面导轨一样，有两个基本元件；一个作为导向的为固定元件，另一个是移动元件。

由于直线导轨是标准部件，对机床制造厂来说，要做的只是加工一个安装导轨的平面和校调导轨的平行度。

当然，为了保证机床的精度，床身或立柱少量的刮研是的，在多数情况下，安装是比较简单的。

上银直线导轨在风管生产线、数控剪板机、三辊卷板机、数控折弯机、共板法兰机、咬口机、五线压筋机、电动剪板机、牛头剪、风管生产2线、液压铆接机、冲床这些行业中使用的比较广泛。

上银直线导轨系数：（1）温度系数（ft）：系统温度会影响上银导轨的材质，当温度高于100°C的时候，上银导轨的额定负荷及使用寿命会降低，这时动、静额定负荷为尺寸表列值再乘以对应的温度系数。

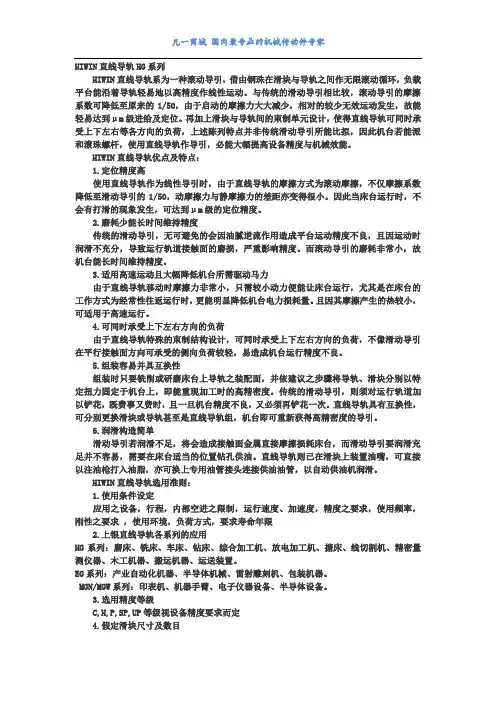

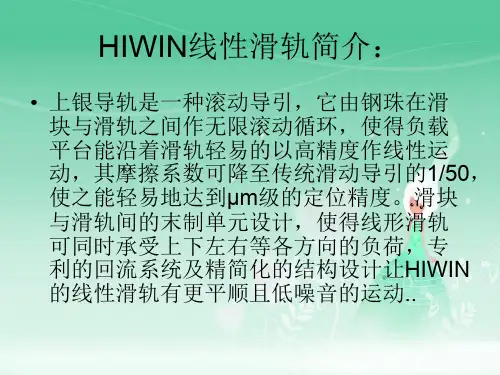

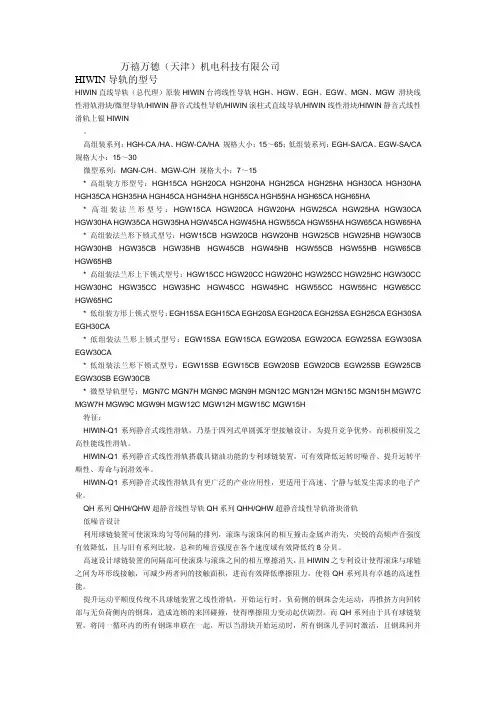

HIWIN直线导轨HG系列HIWIN直线导轨系为一种滚动导引，借由钢珠在滑块与导轨之间作无限滚动循环，负载平台能沿着导轨轻易地以高精度作线性运动。

与传统的滑动导引相比较，滚动导引的摩擦系数可降低至原来的1/50，由于启动的摩擦力大大减少，相对的较少无效运动发生，故能轻易达到μm级进给及定位。

再加上滑块与导轨间的束制单元设计，使得直线导轨可同时承受上下左右等各方向的负荷，上述陈列特点并非传统滑动导引所能比拟，因此机台若能派和滚珠螺杆，使用直线导轨作导引，必能大幅提高设备精度与机械效能。

HIWIN直线导轨优点及特点：1.定位精度高使用直线导轨作为线性导引时，由于直线导轨的摩擦方式为滚动摩擦，不仅摩擦系数降低至滑动导引的1/50，动摩擦力与静摩擦力的差距亦变得很小。

因此当床台运行时，不会有打滑的现象发生，可达到μm级的定位精度。

2.磨耗少能长时间维持精度传统的滑动导引，无可避免的会因油腻逆流作用造成平台运动精度不良，且因运动时润滑不充分，导致运行轨道接触面的磨损，严重影响精度。

而滚动导引的磨耗非常小，故机台能长时间维持精度。

3.适用高速运动且大幅降低机台所需驱动马力由于直线导轨移动时摩擦力非常小，只需较小动力便能让床台运行，尤其是在床台的工作方式为经常性往返运行时，更能明显降低机台电力损耗量。

且因其摩擦产生的热较小，可适用于高速运行。

4.可同时承受上下左右方向的负荷由于直线导轨特殊的束制结构设计，可同时承受上下左右方向的负荷，不像滑动导引在平行接触面方向可承受的侧向负荷较轻，易造成机台运行精度不良。

5.组装容易并具互换性组装时只要铣削或研磨床台上导轨之装配面，并依建议之步骤将导轨、滑块分别以特定扭力固定于机台上，即能重现加工时的高精密度。

传统的滑动导引，则须对运行轨道加以铲花，既费事又费时，且一旦机台精度不良，又必须再铲花一次。

直线导轨具有互换性，可分别更换滑块或导轨甚至是直线导轨组，机台即可重新获得高精密度的导引。

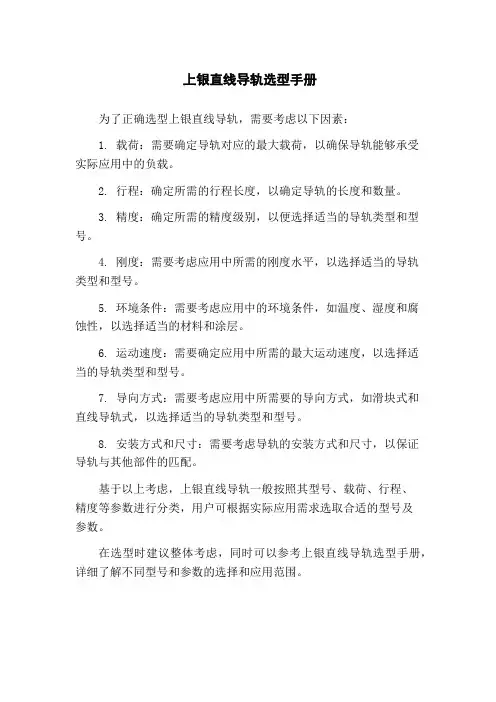

上银直线导轨选型手册
为了正确选型上银直线导轨，需要考虑以下因素：
1. 载荷：需要确定导轨对应的最大载荷，以确保导轨能够承受
实际应用中的负载。

2. 行程：确定所需的行程长度，以确定导轨的长度和数量。

3. 精度：确定所需的精度级别，以便选择适当的导轨类型和型号。

4. 刚度：需要考虑应用中所需的刚度水平，以选择适当的导轨
类型和型号。

5. 环境条件：需要考虑应用中的环境条件，如温度、湿度和腐
蚀性，以选择适当的材料和涂层。

6. 运动速度：需要确定应用中所需的最大运动速度，以选择适
当的导轨类型和型号。

7. 导向方式：需要考虑应用中所需要的导向方式，如滑块式和
直线导轨式，以选择适当的导轨类型和型号。

8. 安装方式和尺寸：需要考虑导轨的安装方式和尺寸，以保证
导轨与其他部件的匹配。

基于以上考虑，上银直线导轨一般按照其型号、载荷、行程、
精度等参数进行分类，用户可根据实际应用需求选取合适的型号及
参数。

在选型时建议整体考虑，同时可以参考上银直线导轨选型手册，详细了解不同型号和参数的选择和应用范围。

上银直线导轨样本导言直线导轨是目前机械领域常用的一种机械传动部件，其作用是在工作时提供平滑且高精度的直线运动。

上银直线导轨是其中一种常见的导轨样本，其具备高刚度、高精度和高稳定性的特点，被广泛应用于数控机床、半导体设备、激光设备等领域。

本文将对上银直线导轨样本进行详细介绍。

1. 上银直线导轨样本的结构和特点上银直线导轨样本由导轨座、导轨块、导轨轨道、滚珠和保持器等组成。

其主要特点如下：•高刚度：上银直线导轨样本采用螺纹孔固定方式，能够提供更高的刚度和稳定性，以确保机床在运行过程中不产生过大的振动和变形。

•高精度：上银直线导轨样本的导轨块表面涂有特殊涂层，能够提供更高的摩擦系数和耐磨性，从而实现更高的运动精度。

•低摩擦：上银直线导轨样本采用滚动轴承的原理，能够减小运动时产生的摩擦力，提高导轨的寿命和稳定性。

•高可靠性：上银直线导轨样本的滚珠采用特殊工艺制作，具有较高的硬度和耐磨性，能够在长时间使用中保持较好的工作状态。

2. 上银直线导轨样本的应用上银直线导轨样本被广泛应用于机床、半导体设备、激光设备等高精度工业领域。

其主要应用包括以下方面：2.1 数控机床上银直线导轨样本在数控机床上的应用可以提高机床的工作精度和稳定性。

其高刚度和低摩擦的特点使得机床在高速切削时能够保持稳定的位置精度，从而提高加工质量和效率。

2.2 半导体设备在半导体设备中，上银直线导轨样本能够保证设备的高精度运动。

由于半导体工艺对工作精度要求非常高，采用上银直线导轨样本能够确保器件的精确定位和对准，从而提高生产效率和产品质量。

2.3 激光设备激光设备对位置精度要求非常高，而上银直线导轨样本具备高精度和低摩擦的特点，能够满足激光设备对运动平台的要求。

其应用范围包括激光切割、激光打标等领域。

3. 上银直线导轨样本的维护和保养为了保证上银直线导轨样本的正常工作和延长使用寿命，需要进行适当的维护和保养。

具体方法如下：•定期清洁：定期清洁导轨表面和滚珠，确保其表面干净、无异物。

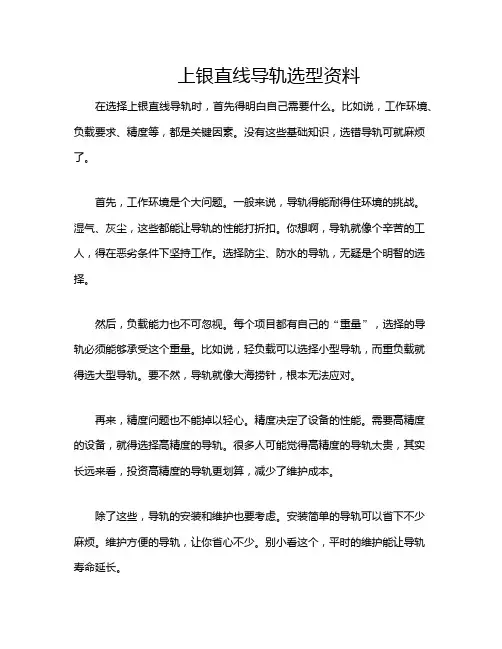

上银直线导轨选型资料在选择上银直线导轨时，首先得明白自己需要什么。

比如说，工作环境、负载要求、精度等，都是关键因素。

没有这些基础知识，选错导轨可就麻烦了。

首先，工作环境是个大问题。

一般来说，导轨得能耐得住环境的挑战。

湿气、灰尘，这些都能让导轨的性能打折扣。

你想啊，导轨就像个辛苦的工人，得在恶劣条件下坚持工作。

选择防尘、防水的导轨，无疑是个明智的选择。

然后，负载能力也不可忽视。

每个项目都有自己的“重量”，选择的导轨必须能够承受这个重量。

比如说，轻负载可以选择小型导轨，而重负载就得选大型导轨。

要不然，导轨就像大海捞针，根本无法应对。

再来，精度问题也不能掉以轻心。

精度决定了设备的性能。

需要高精度的设备，就得选择高精度的导轨。

很多人可能觉得高精度的导轨太贵，其实长远来看，投资高精度的导轨更划算，减少了维护成本。

除了这些，导轨的安装和维护也要考虑。

安装简单的导轨可以省下不少麻烦。

维护方便的导轨，让你省心不少。

别小看这个，平时的维护能让导轨寿命延长。

说到使用寿命，好的导轨就像一条长河，流淌得久，使用得舒心。

导轨的材料、工艺、设计，都影响着它的使用寿命。

优质的材料，搭配先进的制造工艺，才能确保导轨长时间稳定运行。

还有，噪音问题也值得注意。

选用低噪音的导轨，能让设备运行得更加安静。

尤其是在一些对噪音敏感的环境中，安静的运行至关重要。

噪音过大，会影响到周围环境，甚至造成干扰。

总结来说，选择上银直线导轨并不是小事。

了解需求、环境、负载、精度、安装维护等因素，才能最终选到适合的导轨。

就像选朋友一样，合适的才是最重要的。

总之，选对导轨，事半功倍，才能让工作更顺利，效率更高。

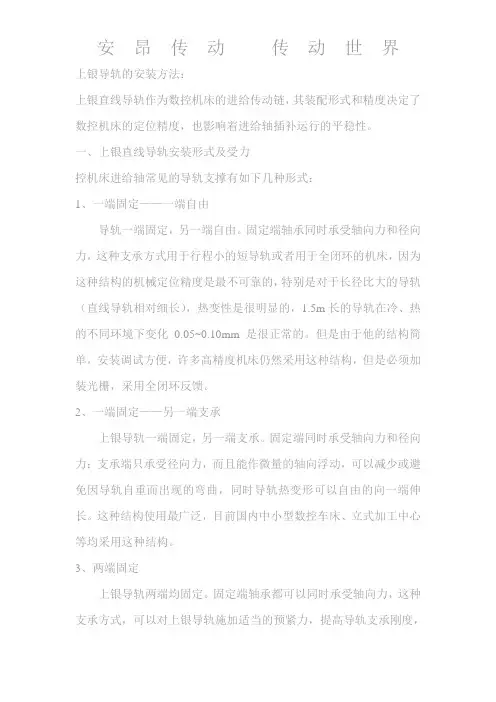

上银导轨的安装方法：上银直线导轨作为数控机床的进给传动链，其装配形式和精度决定了数控机床的定位精度，也影响着进给轴插补运行的平稳性。

一、上银直线导轨安装形式及受力控机床进给轴常见的导轨支撑有如下几种形式：1、一端固定——一端自由导轨一端固定，另一端自由。

固定端轴承同时承受轴向力和径向力，这种支承方式用于行程小的短导轨或者用于全闭环的机床，因为这种结构的机械定位精度是最不可靠的，特别是对于长径比大的导轨（直线导轨相对细长），热变性是很明显的，1.5m长的导轨在冷、热的不同环境下变化0.05~0.10mm是很正常的。

但是由于他的结构简单，安装调试方便，许多高精度机床仍然采用这种结构，但是必须加装光栅，采用全闭环反馈。

2、一端固定——另一端支承上银导轨一端固定，另一端支承。

固定端同时承受轴向力和径向力；支承端只承受径向力，而且能作微量的轴向浮动，可以减少或避免因导轨自重而出现的弯曲，同时导轨热变形可以自由的向一端伸长。

这种结构使用最广泛，目前国内中小型数控车床、立式加工中心等均采用这种结构。

3、两端固定上银导轨两端均固定。

固定端轴承都可以同时承受轴向力，这种支承方式，可以对上银导轨施加适当的预紧力，提高导轨支承刚度，可以部分补偿导轨的热变形。

对于大型机床、重型机床以及高精度镗铣床常采用此种方案。

但是，这种导轨的调整比较繁琐，如果两端的预紧力过大，将会导致导轨最终的行程比设计行程要长，螺距也要比设计螺距大。

如果两端锁母的预紧力不够，会导致相反的结果，并容易引起机床震动，精度降低。

所以，这类导轨在拆装时一定要按照原厂商说明书调整，或借助仪器（双频激光测量仪）调整。

二、上银直线导轨轴承的排列与命名首先我们了解典型的进给轴传动链，最终支撑直线导轨的是近端支承轴承和远端支承轴承，这两组轴承通过相互的作用，将轴向力顶住，也就是导轨轴成巧妙地运用了“角接触轴承”即可以承受径向力，又可以承受轴向力的双向受力特点。

当轴承内挡圈和外挡圈受到一组相反方向的作用力时，轴承钢珠承受着一对互为相反的作用力，从静力学的角度上看，当物体静止时，这一对作用力大小相等，方向相反。
