上银直线导轨安装前的相关问题

简述直线导轨的安装注意事项
直线导轨是重要的精密运动控制系统之一，其安装质量直接影响系统性能和寿命。

以下是直线导轨安装的注意事项：
1、安装前必须对直线导轨及滑块、螺钉、其他配件、支撑台面等进行全面检查，保证无质量问题，以免安装后出现不良后果。

2、准确地选定安装位置，必须满足负载的稳定、安全和运动的精度等要求，同时需考虑安装后的维护保养。

3、安装前必须测量基础是否直平，如基础不平，则必须使用适当的底垫。

并确保底垫高度、尺寸、数量等符合规范要求。

4、在安装时，必须按照先精调、后粗调的原则进行安装。

即先安装滑块、螺钉，再进行精度检测和调整。

5、安装时必须注意调整导轨和平面度，做好调平和调整。

6、在安装完成后对除了导轨以外的所有接触面进行清理，保持干净整洁。

7、最后进行负载测试，并进行必要的调整，确保安装质量符合要求。

上银导轨精度保养维护
上银导轨精度保养维护
说起导轨，相信导轨的精度都是朋友们的选择标准，是的，我们选导轨精度是非常重要的考核标准，高精度的导轨，才能使机械更好的运转。

但是平时，我们跟要学会维护导轨的精度。

因为上银直线导轨是非常精密的产品，在使用过程中需要非常的谨慎，以免刮花，损坏影响精度，使用时应严格注意以下事项。

1.请勿自行拆卸滑块，以免因异物进入滑块，从而影响精度并缩短使用寿命。

另导轨应放置在适当的平面上，否则将造成导轨变形。

如垂直安装上银直线导轨时请特别留意滑块的滑落，如滑块不慎滑落，请立即找上银的公司进行协助。

2.产品请务必使用在清洁的环境中，并在产品外头加装保护罩，以防止灰尘和金属粉尘的进入，进而影响产品精度与使用寿命。

产品如使用在恶劣环境中，如具腐蚀性的环境，上银直线导轨也提供磷酸皮膜或镀硬铬处理，请咨询上银的公司。

3.请勿使用在高于摄氏80度的环境中（耐热规格除外），以免损环产品之密封件，进而缩短使用寿命。

4.上银直线导轨在出厂前都会完成防锈处理，故使用前请先把防锈油清洗干净，并请马上加注润滑油，如未加注润滑油而导致产品生锈，我们将无法做到无偿保修。

5.如购买产品后未能在1个月内使用者，请定期做防锈处理，随着地区温度的差异，其防锈处理时间亦需有所调整。

6.上银直线导轨有自润滑块（视规格型号），大幅度节省润滑油成本与减少保养消滑的次数，请定期检查运行状况，如导轨表面无油膜覆盖请立即加注润滑油，如导轨表面被灰尘和金属粉尘污染
了，请先用煤油清洗后再加注润滑油。

直线导轨注意事项
作为一种重要的机械传动元件，直线导轨在工业中应用广泛。

然而，使用直线导轨时也需要注意以下几个方面：
1. 安装位置：直线导轨要安装在平整的基础上，并且要确保其垂直于安装表面。

如果直线导轨安装不平或不垂直，将导致误差或振动，影响其精度和使用寿命。

2. 表面清洁：在使用直线导轨时，其表面应保持清洁，避免油污或灰尘积聚，从而导致精度的变化。

定期使用干净的软毛刷或吸尘器进行清洁，可以有效地保持其光洁度。

3. 润滑保养：直线导轨需要进行润滑保养，以减少部件之间的磨损，并且使其运转更加平稳。

常用的润滑方式有注油、喷油、滴油和涂油等方法，具体应根据产品的实际情况来确定润滑方式。

4. 温度控制：在使用直线导轨时，应注意其工作环境的温度，以避免过热或过冷对其造成影响。

在高温环境下工作时，应考虑使用专门的润滑油，并做好散热措施。

在低温环境下工作时，要注意防止冰冻，避免机械零件被冻坏。

5. 载荷分配：直线导轨的可靠性和精度与载荷分配有很大的关系。

应
根据产品的设计要求，按照合理的载荷分配原则安排直线导轨的位置和数量，以保证其承载力和稳定性。

在实际的生产应用中，要注意各种因素的综合考虑，对直线导轨进行正确的安装、保养和维护，以使其始终保持优良的性能，更好地为生产和制造服务。

直线导轨如何正确安装？1. 安装直线导轨前，应清除机械安装表面的毛刺、污垢和表面伤痕。

在正式安装前，线性滑轨应涂上防锈油。

安装前，请用清洁油清洁基准面并安装。

一般来说，基准面清洁后，基准面更简单生锈，因此建议使用粘度较低的主轴润滑剂。

2. 将直线导轨的主导轨轻轻放置在床平台上，用横向固定螺丝或其他固定装置轻轻搭配直线导轨。

安装使用前，确认螺丝孔是否关闭，假设底座的加工孔没有关闭，强行拧紧螺栓会大大影响组合精度和使用质量。

3.从远端到近端依次略微拧紧滑轨的定位螺丝，使滑轨与垂直安装面略微贴合。

竖向基准面略微拧紧后，加强横向基准面的锁紧力，使主轨与横向基准面真正贴合。

4. 用扭力扳手依据各种材料的锁紧力矩，渐渐拧紧滑轨的定位螺丝。

安装滑轨时，请依据平台材质和固定螺丝型号选择锁紧力矩。

用扭力扳手渐渐拧紧轨道螺栓。

5. 使用相同的安装方法安装辅佑襄助导轨。

注意，在滑轨上安装滑轨后，由于安装空间有限，很多辅佑襄助部件无法安装。

在此阶段安装所需的配件。

附件可以是润滑脂接头、油管接头或防尘系统等。

6. 轻轻地将移动平台连接到主导轨和辅佑襄助导轨的滑动座上。

7. 首先拧紧移动平台上的横向紧固螺钉，安装定位后按以下次序进行。

直线导轨的安装没有横向定位的安装：1. 首先将导轨放置在一个平面上，然后用螺栓将直线导轨的两个端点轻轻固定，然后在其旁边放置一把尺子。

将直尺与导轨平行放置，沿直尺移动千分表测量a1与a2之间的距离，并依据直尺对导轨进行微调，直到千分表的数量达到预期值。

2. 从远端到近端依次拧紧螺钉。

拧紧螺钉的扭矩应参照上述示例中的扭矩表值。

全部螺栓拧紧后，用千分表从导轨的一端滑到另一端，以确保平行性。

安装面无侧向定位时，若从导轨中心安装螺钉，由于螺栓与安装孔之间的摩擦，简单造成导轨的细小变形。

建议从远端到近端依次拧紧螺钉。

3. 这时只能用全固定的直线导轨作为参考导轨，并在从动直线导轨两端临时拧紧螺钉，然后将百分表置于参考导轨的两个滑块上，并千分表移动仪表读数，然后从一端拧紧调整导轨的螺栓。

上银导轨的安装方法：上银直线导轨作为数控机床的进给传动链，其装配形式和精度决定了数控机床的定位精度，也影响着进给轴插补运行的平稳性。

一、上银直线导轨安装形式及受力控机床进给轴常见的导轨支撑有如下几种形式：1、一端固定——一端自由导轨一端固定，另一端自由。

固定端轴承同时承受轴向力和径向力，这种支承方式用于行程小的短导轨或者用于全闭环的机床，因为这种结构的机械定位精度是最不可靠的，特别是对于长径比大的导轨（直线导轨相对细长），热变性是很明显的，1.5m长的导轨在冷、热的不同环境下变化0.05~0.10mm是很正常的。

但是由于他的结构简单，安装调试方便，许多高精度机床仍然采用这种结构，但是必须加装光栅，采用全闭环反馈。

2、一端固定——另一端支承上银导轨一端固定，另一端支承。

固定端同时承受轴向力和径向力；支承端只承受径向力，而且能作微量的轴向浮动，可以减少或避免因导轨自重而出现的弯曲，同时导轨热变形可以自由的向一端伸长。

这种结构使用最广泛，目前国内中小型数控车床、立式加工中心等均采用这种结构。

3、两端固定上银导轨两端均固定。

固定端轴承都可以同时承受轴向力，这种支承方式，可以对上银导轨施加适当的预紧力，提高导轨支承刚度，可以部分补偿导轨的热变形。

对于大型机床、重型机床以及高精度镗铣床常采用此种方案。

但是，这种导轨的调整比较繁琐，如果两端的预紧力过大，将会导致导轨最终的行程比设计行程要长，螺距也要比设计螺距大。

如果两端锁母的预紧力不够，会导致相反的结果，并容易引起机床震动，精度降低。

所以，这类导轨在拆装时一定要按照原厂商说明书调整，或借助仪器（双频激光测量仪）调整。

二、上银直线导轨轴承的排列与命名首先我们了解典型的进给轴传动链，最终支撑直线导轨的是近端支承轴承和远端支承轴承，这两组轴承通过相互的作用，将轴向力顶住，也就是导轨轴成巧妙地运用了“角接触轴承”即可以承受径向力，又可以承受轴向力的双向受力特点。

当轴承内挡圈和外挡圈受到一组相反方向的作用力时，轴承钢珠承受着一对互为相反的作用力，从静力学的角度上看，当物体静止时，这一对作用力大小相等，方向相反。

机床的工作部件移动时，钢球就在支架沟槽中循环流动，把支架的磨损量分摊到各个钢球上，从而延长直线导轨的使用寿命。

为了消除支架与导轨之间的间隙，预加负载能提高导轨系统的稳定性，预加负荷的获得．是在导轨和支架之间安装超尺寸的钢球。

钢球直径公差为±20微米，以0.5微米为增量，将钢球筛选分类，分别装到导轨上，预加负载的大小，取决于作用在钢球上的作用力。

如果作用在钢球上的作用力太大，钢球经受预加负荷时间过长，导致支架运动阻力增大。

这里就有一个平衡作用问题；为了提高系统的灵敏度，减少运动阻力，相应地要减少预加负荷，而为了提高运动精度和精度的保持性，要求有足够的预加负数，这是矛盾的两方面。

滑块安装。

机床的工作部件移动时，钢球就在支架沟權中循环流动，把支架的磨损量分摊到各个钢球上，从而延长肓线导轨的使用寿命。

为了消除支架与导轨之间的间隙，预加负载能提高导轨系统的稳定性，预加负荷的获得.是在导轨和支架之间安装超尺寸的钢球。

钢球直径公差为±20微米，以0.5微米为增量，将钢球筛选分类，分别装到导轨上，预加负载的大小，取决于作用在钢球上的作用力。

如果作用在钢球上的作用力太人，钢球经受预加负荷时间过长，导致支架运动阻力增大。

这里就有一个平衡作用问题；为了提高系统的灵敏度，减少运动阻力，相应地耍减少预加负荷，而为了提高运动精度和精度的保持性，耍求有足够的预加负数，这是矛盾的两方面。

•雯倉刮油片加倍卸届效袈，刼使在由切削加工環境中，異靭完全被排除於滑塊外。

刮油片厚度規格厚®(t1l (mm| 規恪SUK (til (mm|QE15ES 2 QE30ES 2.5 QE20ES 2 QE35ES 2 QE25ES 2.5•金刮板可隔籬高溫屑或加工火花•並排除大體橫雜質。

衣唁2- 6-B金板J9腹規ts »aoi* s(t2i規格厚e(t2)I mm)QE15SC 1 QE30SC 1 QE 20 SC 1 QE35SC 1.5 QE 25 SC 1規格滑塊總長度0J傑準ZZ DD KK QE15S 40.1 42.1 44.1 46.1QE15C 56.8 58.8 60.8 62.8QE20S 50 52 54 56QE20C 69.1 711 73.1 75.1QE25S 60.1 62.1 65.1 67.1QE25C 83.6 85.6 8B.6 90.6QE30S 67.5 69.5 72.5 74.5QE30C 96.1 98.1 101.1 103.1QE35S 76 79 80 83QE35C 108 111 117 115滑块安装(31防匱代碼之滑塊總長度甲位2 mmO底用裝配蟀絲將取戴平占大槪固定於滑塊上。

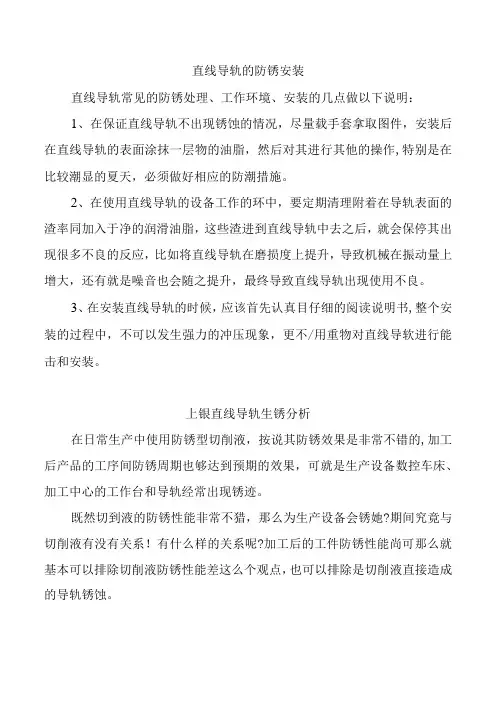

直线导轨的防锈安装直线导轨常见的防锈处理、工作环境、安装的几点做以下说明：1、在保证直线导轨不出现锈蚀的情况，尽量载手套拿取图件，安装后在直线导轨的表面涂抹一层物的油脂，然后对其进行其他的操作,特别是在比较潮显的夏天，必须做好相应的防潮措施。

2、在使用直线导轨的设备工作的环中，要定期清理附着在导轨表面的渣率同加入于净的润滑油脂，这些渣进到直线导轨中去之后，就会保停其出现很多不良的反应，比如将直线导轨在磨损度上提升，导致机械在振动量上增大，还有就是噪音也会随之提升，最终导致直线导轨出现使用不良。

3、在安装直线导轨的时候，应该首先认真目仔细的阅读说明书,整个安装的过程中，不可以发生强力的冲压现象，更不/用重物对直线导软进行能击和安装。

上银直线导轨生锈分析在日常生产中使用防锈型切削液，按说其防锈效果是非常不错的,加工后产品的工序间防锈周期也够达到预期的效果，可就是生产设备数控车床、加工中心的工作台和导轨经常出现锈迹。

既然切到液的防锈性能非常不猎，那么为生产设备会锈她?期间究竟与切削液有没有关系！有什么样的关系呢?加工后的工件防锈性能尚可那么就基本可以排除切削液防锈性能差这么个观点，也可以排除是切削液直接造成的导轨锈蚀。

直线导轨油通常是由基础油矿物油和部分硫磷磨剂组成的，切削液在循环过程中与导轨油接赖产生部分油水混合物，即油泥。

油比水轻，并且油吸收了切削液中大部分的城和防锈成分，加上水的作用使得导轨非常容易被氧化锈蚀。

这还不是导轨锈地的主要原因，主要原因是导轨油中的疏、磷等抗磨剂在切削液主要成分水的作用下被水解，、磷等成分对钢铁件有严重的腐性，这才是上银导轨锈地的最主要的原因。

解决导轨锈饨的方法要么就是把水性切削液换为油性的切削油、乳化油或者换用清洗效果不是特别好的切削液再或者就是选择用银作为抗磨原料的导轨油。
