测温板制作管理规范一、引言测温板是一种用于测量物体表面温度的设备，广泛应用于工业生产、医疗卫生等领域。
为了确保测温板的质量和性能，制作管理规范是必不可少的。
本文将从设备选择、制作过程、质量控制等方面，提出测温板制作管理规范，以期提高测温板的制作水平和质量。
二、设备选择1.选择合适的材料：测温板的外壳材料应具有良好的散热性能和耐高温性能，同时要满足环境保护的要求。
2.选择适当的加工设备：测温板的制作需要使用专门的设备进行加工，包括切割、焊接、抛光等工艺。
这些设备应具备高精度和稳定性，以确保制作出的测温板符合要求。
三、制作过程1.设计规范：在进行测温板的制作前，应根据实际需求进行设计，包括外形尺寸、电子元件的布局等。
同时要保证设计符合相关的国家标准和技术要求。
2.材料准备：选择符合要求的材料进行制作，包括外壳材料、电子元件、导线等。
材料应经过严格的检验和测试，确保符合质量要求。
3.加工工艺控制：在加工过程中，应严格按照工艺要求进行操作，包括切割、焊接、抛光等。
加工过程中要注意操作规范，避免对材料和设备造成损伤。
4.组装测试：在制作完成后，进行组装和测试。
组装过程中要保证各部件的安装正确、稳固，接线要牢固，同时要进行严格的功能测试，确保测温板的性能符合要求。
四、质量控制1.质量检验：制作完成后的测温板应进行质量检验，包括外观检查、尺寸测量、功能测试等。
确保测温板的外观无明显瑕疵、尺寸符合要求，功能正常。
2.数据记录：对于每个制作的测温板，应建立相应的记录档案，包括材料使用记录、加工工艺流程记录、质量检验记录等。
这样可以追溯制作过程中的每一步操作，方便追查和排查问题。
3.不合格品管理：若测温板未通过质量检验，应及时进行处理，包括修复、更换或报废等处理方式。
对不合格品应进行分类和记录，分析原因并采取措施避免类似问题再次发生。
五、防静电措施在测温板的制作过程中，应采取相应的防静电措施，以避免静电对电子元件的损坏。
测温仪表校验规程1.0目的对公司测温仪表进行内部校准，确保其准确度和适用性保持完好。
2.0范围适用于全厂公司玻璃温度计、双金属温度计和热电阻等测温仪表的内部校准。
3.0校验时所需标准仪器及设备3.1标准器二等标准水银温度计3.2校准设备恒温水浴、恒温油浴4.0环境条件常温，湿度≤85%。
5.0校验方法5.1最大允许误差测温仪表类型最大允许误差玻璃温度计±1℃双金属温度计±3℃热电阻±3℃5.2校准步骤将被检温度计的检测元件与标准温度计插入恒温槽中，待示值稳定后进行读数。
温度计的浸没长度应大于等于75mm, 校准点应均匀分布在整个测量范围上，不得少于三点。
5.3校准结果的处置：校准合格的测温仪表，应粘贴合格证，注明有效期；检测不合格的不准使用并粘贴停用标识。
5.4校准周期校准周期为每年校准一次。
6.0参考文件JJF1071国家计量校准规范编写规则JJF1001通用计量术语及定义GBT/T8170数值修约规则与极限数值的表示和判定7.0记录表格测温仪表内部校准记录测温仪表内部校准记录编号基本参数校正数据记录结论校准人标准显示误差量程精度最大允许误差使用位置量程精度最大允许误差使用位置量程精度最大允许误差使用位置量程精度最大允许误差使用位置量程精度最大允许误差使用位置量程精度最大允许误差使用位置。
SMT測溫板制做規范
測溫板的選點:
1B(pcb)取点于PCBA的BGA錫球上.
2B(pcb)取点于PCBA的IC類元件腳位上
3B(pcb)取点于PCBA的smt零件面上，散热较大的smt零件的焊盘上 4B(pcb)取点于PCBA的smt零件面上，散热较小的smt零件的焊盘上 5B(pcb)取点于PCBA的smt零件面上，散热较小的smt零件的焊盘上 埋点要求;
热电偶板面埋点
热电偶与PTH点的连接
热电偶与SMT点的连接
热电偶使用注意;
维护/保养;
每一片测温板測完爐溫后,分機種放于对应的柜格中.
使用周期:
累计使用60次,该测温板报废,必须重新制作
累计使用不满60次,但做出的曲线不能满足制程要求时, 该测温板也要报废,必须重新制作。
红外测温门管理制度
一、总则
为规范红外测温门的使用、管理及维护，保障建设单位及员工的生命财产安全，制定本制度。
二、适用范围
本制度适用于建设单位内部使用的红外测温门，包括固定式和移动式红外测温门。
三、红外测温门的设置及使用
1.建设单位应根据需要，在办公区、入口处等适当位置设置红外测温门。
2.使用人员应按照红外测温门的使用说明操作，正确测温。
3.检测人员应定期对红外测温门进行检查、校准及维护，确保其正常工作。
四、红外测温门的维护
1.每周对红外测温门进行表面清洁，确保传感器和显示屏清晰可见。
2.每月对红外测温门进行内部清洁，防止灰尘和异物影响测温准确性。
3.每季度对红外测温门进行性能检测，确保其正常工作。
五、应急措施
1.如发现红外测温门出现故障，应立即关闭并通知维修人员进行处理。
2.如发现红外测温门测温结果异常，应及时通知相关人员进行检查。
3.如发现有人患有发热症状，应立即引导其到指定区域进行进一步检测，并通知相关部门进行处理。
六、各部门责任
1.建筑部门负责监督红外测温门的安装及维护。
2.人力资源部门负责培训使用人员。
3.安全保卫部门负责监督红外测温门的使用情况及应急处理。
七、违规处理
对故意损坏红外测温门或违反使用规定者，将按公司规定进行处罚。
八、附则
本制度自发布之日起生效，如有修改，需经相关部门审批后实施。
以上即为红外测温门管理制度，希望各部门及员工共同遵守，确保建设单位的安全与稳定。

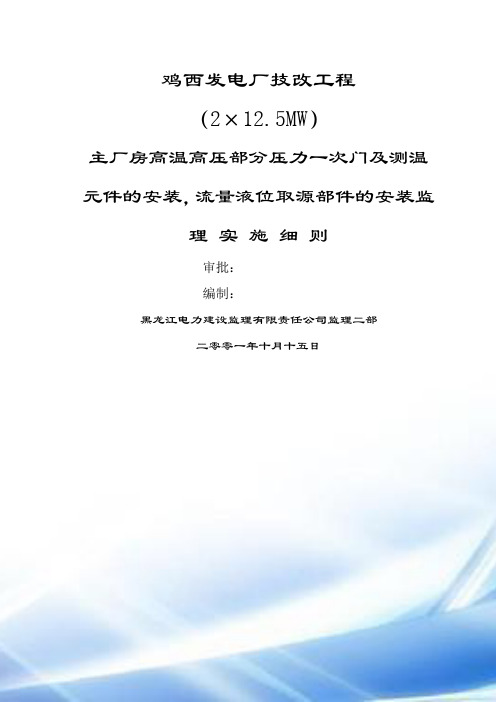

鸡西发电厂技改工程（2×12.5MW）主厂房高温高压部分压力一次门及测温元件的安装，流量液位取源部件的安装监理实施细则审批：编制：黑龙江电力建设监理有限责任公司监理二部二零零一年十月十五日第三版监理细则出版说明为了加强监理在质量控制上的力度，在二版细则的基础上增加旁站监理的内容，设立相应的旁站点。
增加监理公司和施工单位应形成的记录和表式，作为第二版补充内容。
第三版于2001年6月出版。
修改状态第三版第二版第一版版次编制/修订人日期审核人日期批准人日期目录1、工程概况2、监理工作的依据3、监理范围、监理目标及主要工作内容4、进度控制5、安全控制6、投资控制7、质量控制8、合同管理9、信息管理10、记录1、工程概况鸡西发电厂技改工程（2*12.5MW）机组，高温高压的压力部分一次门及门前取样，温度取样、液位取样是热控专业比较重要部分，随着汽机、锅炉、安装工程的进展，热控专业相应的取样，一次门安装必须完成，一部分取样工作要在锅炉水压前完成，随锅炉打压一起检验，油管路也要压油循环之前完成。
本工程高温高压压力测点个高温高压压力测点个液位测量套由于设计的深度不同，热控取样图纸只是示意图，现场实际安装的位置、阀门型号、取样的材质都是监理的重点检查部位，所以取样的正确是保证机组参数，安全运行的重要组成部分。
2、编制的依据2.1、七台河工程项目的监理规划98版。
2.2、设计文件：东北院、GE公司设计图纸及说明2.3、国家及电力部颁发的现行设计技术规程、施工验收规范及相关规程、质量验评标准。
2.3.1、《电力建设施工及验收技术规范》SDJ279-90第二章。
2.3.2、《火电施工质量检验评定标准》热工篇98版第四章。
2.4、监理范围内设备制造厂家产品说明书及有关技术规定。
2.5、上级颁发的有关政策和规定，建设单位及上级对工程所发的文件。
3、监理范围、监理目标和主要工作内容3.1、监理范围：本细则适用于机、炉系统的施工阶段的质量、投资、进度、安全全面监理。
鸡西发电厂技改工程（2×12.5MW）主厂房高温高压部分压力一次门及测温元件的安装，流量液位取源部件的安装监理实施细则审批：编制：黑龙江电力建设监理有限责任公司监理二部二零零一年十月十五日第三版监理细则出版说明为了加强监理在质量控制上的力度，在二版细则的基础上增加旁站监理的内容，设立相应的旁站点。
增加监理公司和施工单位应形成的记录与表式，作为第二版补充内容。
第三版于2001年6月出版。
修改状态目录1、工程概况2、监理工作的依据3、监理范围、监理目标及主要工作内容4、进度控制5、安全控制6、投资控制7、质量控制8、合同管理9、信息管理10、记录1、工程概况鸡西发电厂技改工程（2*12.5MW）机组，高温高压的压力部分一次门及门前取样，温度取样、液位取样是热控专业比较重要部分，随着汽机、锅炉、安装工程的进展，热控专业相应的取样，一次门安装必须完成，一部分取样工作要在锅炉水压前完成，随锅炉打压一起检验，油管路也要压油循环之前完成。
本工程高温高压压力测点个高温高压压力测点个液位测量套由于设计的深度不同，热控取样图纸只是示意图，现场实际安装的位置、阀门型号、取样的材质都是监理的重点检查部位，所以取样的正确是保证机组参数，安全运行的重要组成部分。
2、编制的依据2.1、七台河工程项目的监理规划98版。
2.2、设计文件：东北院、GE公司设计图纸及说明2.3、国家及电力部颁发的现行设计技术规程、施工验收规范及相关规程、质量验评标准。
2.3.1、《电力建设施工及验收技术规范》SDJ279-90第二章。
2.3.2、《火电施工质量检验评定标准》热工篇98版第四章。
2.4、监理范围内设备制造厂家产品说明书及有关技术规定。
2.5、上级颁发的有关政策和规定，建设单位及上级对工程所发的文件。
3、监理范围、监理目标与主要工作内容3.1、监理范围：本细则适用于机、炉系统的施工阶段的质量、投资、进度、安全全面监理。
3.2、监理目标及主要工作内容3.2.1、进度控制目标：控制工期，机、炉2002年1-8月3.2.2、质量控制目标：达到火电施工质量验评标准（热控篇）中第四章第2、3、4、5节，热控（4-2-1）、（4-3-1）、（4-4-1）标准。
电厂热工一次元件及检测仪表检修工艺规程一、测温元件的检修与校验1. 功能测温元件主要指热电偶和热电阻。
热电式温度元件是利用测温元件的热电特性把温度物理量变成电量，从而实现温度测量的。
将测量值以温度值显示出来，以使运行人员观测和了解整个介质运行工况，以指导运行人员正确操作。
2．组成1.1热电偶：一般由感温元件、保护套管、接线盒、金属加固管等几部分组成。
热电偶的结构应能满足以下要求：a) 两极间电气绝缘。
b) 防止热电极不受环境中有害物质侵害。
c) 保证测量端与被测对象有良好的热接触。
d) 保证热电偶传感器以一定的强度和刚度安装于被测对象上。
1．2 热电阻：热电阻由保护套管、电阻体、骨架和引线等部件组成。
1.3 技术规范1.3.1 热电偶：宏晟电厂选用的热电偶为铠装工业热电偶，大多选镍铬-镍硅、镍铬-镍铝型热电偶，分度号为K和E。
1.3.2热电阻：我们厂选用的热电阻多数为铠装型热电阻，少数选用装配式电阻。
铂热电阻选用分度号Pｔ100。
2．检修2．1 热电偶检修：在检查热电偶时，首先应检查绝缘，然后检查电极是否有裂纹、脱层、磨损，工作端有无小孔，表面是否光洁。
若发现电极有以上情况应更换。
对重要测点的保护套也应进行检查，除外观检查没问题外还应由金相室进行检查。
对于铠装热电偶检查元件损坏只能整体更换，并查找烧坏的原因。
热电偶在安装时必须符合安装要求，应避免装在炉孔旁边或与加热物体距离过近以及具有强磁场之外，热电偶的接线盒不应碰到被测介质的容器壁。
热电偶参比端的温度一般不应超过100度，并且避开被雨淋的地方。
在安装高温高压热电偶时，一定严格保证其密封面的密封。
带瓷保护管的热电偶，必须避免急冷急热，以防瓷管爆裂。
接线要求：在接线时一定要确保良好接触，拧紧空心螺栓，然后盖紧接线盒盖子，对不得不露在空中的热电偶最好加防雨措施，以防雨淋损坏元件。
为保护补偿导线不受外来的机械损伤和由于外磁场而造成对仪表的影响，补偿导线应加以屏蔽，并且不准有曲折迂回的情况。
工业常用测温元件热电偶/热电阻/双金属热电偶与热电阻均属于温度测量中的接触式测温，尽管其作用相同都是测量物体的温度，但是他们的原理与特点却不尽相同。
.热电偶是温度测量中应用最广泛的温度器件，他的主要特点就是测量范围宽，性能比较稳定，同时结构简单，动态响应好，更能够远传4-20mA电信号，便于自动控制和集中控制。
热电偶的测温原理是基于热电效应。
将两种不同的导体或半导体连接成闭合回路，当两个接点处的温度不同时，回路中将产生热电势，这种现象称为热电效应，又称为塞贝克效应。
闭合回路中产生的热电势有两种电势组成：温差电势和接触电势。
温差电势是指同一导体的两端因温度不同而产生的电势，不同的导体具有不同的电子密度，所以他们产生的电势也不相同，而接触电势顾名思义就是指两种不同的导体相接触时，因为他们的电子密度不同所以产生一定的电子扩散，当他们达到一定的平衡后所形成的电势，接触电势的大小取决于两种不同导体的材料性质以及他们接触点的温度。
目前国际上应用的热电偶具有一个标准规范，国际上规定热电偶分为八个不同的分度，分别为B，R，S，K，N，E，J和T，其测量温度的最低可测零下270摄氏度，最高可达1800摄氏度，其中B，R，S属于铂系列的热电偶，由于铂属于贵重金属，所以他们又被称为贵金属热电偶而剩下的几个则称为廉价金属热电偶。
热电偶的结构有两种，普通型和铠装型。
普通性热电偶一般由热电极，绝缘管，保护套管和接线盒等部分组成，而铠装型热电偶则是将热电偶丝，绝缘材料和金属保护套管三者组合装配后，经过拉伸加工而成的一种坚实的组合体。
热电偶的电信号需要一种特殊的导线来进行传递，这种导线我们称为补偿导线。
不同的热电偶需要不同的补偿导线，其主要作用就是与热电偶连接，使热电偶的参比端远离电源，从而使参比端温度稳定。
补偿导线又分为补偿型和延长型两种，延长导线的化学成分与被补偿的热电偶相同，但是实际中，延长型的导线也并不是用和热电偶相同材质的金属，一般采用和热电偶具有相同电子密度的导线代替。
1 总则1.0.1 为了提高自动化仪表(以下简称仪表)工程施工技术和管理水平，确保工程质量，制订本规范。
1.0.2 本规范适用于工业和民用仪表工程的施工及验收。
本规范不适用于制造、贮存、使用爆炸物质的场所以及交通工具、矿井井下、气象等仪表安装工程。
1.0.3 仪表工程施工应符合设计文件及本规范的规定，并应符合产品安装使用说明书的要求。
对设计的修改必须有原设计单位的文件确认。
1.0.4 对直接安装在设备和管道上的仪表和仪表取源部件，应按设计文件对专业分界的规定施工。
1.0.5 仪表工程所采用的设备及材料应符合国家现行的有关强制性标准的规定。
1.0.6 仪表工程中的焊接工作，应符合现行国家标准《现场设备、工业管道焊接工程施工及验收规范》GB 50236—98中的有关规定。
1.0.7 仪表工程的施工除应按本规范执行外，尚应符合国家现行的有关强制性标准的规定。
2 术语2.0.1 自动化仪表 automation instrumentation对被测变量和被控变量进行测量和控制的仪表装置和仪表系统的总称。
2.0.2 测量 measurement以确定量值为目的的一组操作。
2.0.3 控制 control为达到规定的目标，在系统上或系统内的有目的的活动。
2.0.4 现场 site工程项目施工的场所。
2.0.5 就地仪表 local instrument安装在现场控制室外的仪表，一般在被测对象和被控对象附近。
2.0.6 检测仪表 detecting and measuring instrument用以确定被测变量的量值或量的特征、状态的仪表。
2.0.7 传感器 transducer接受输入变量的信息，并按一定规律将其转换为同种或别种性质输出变量的装置。
2.0.8 转换器 converter接受一种形式的信号并按一定规律转换为另一种信号形式输出的装置。
2.0.9 变送器 transmitter输出为标准化信号的传感器。
嘉峪关宏晟电热有限责任公司二期工程
测温元件
技术规范书
1总则
1.1本规范书对嘉峪关宏晟电热有限责任公司二期工程
2X300MW机组热控热电偶﹑热电阻、双金属温度计提出了
技术和数量方面的要求。
1.2本技术规范书提出的是最低限度的技术要求，并未对一切技
术细节做出规定，也未充分引述有关标准、规程和规范的条
文，投标商应保证提供符合本技术规范书要求和有关中国国
家GB系列、电力行业DL系列和其它行业最新工业标准的
优质设计及产品；同时必须满足中国国家的有关安全、环保
等强制性法规、标准的要求。
投标商在投标文件中应详细列
出包括设计、供货、安装和验收指导、设备及配套附件、连
接件、材料等所采用的标准、规程和规范名称，并能按招标
方或招标方代表要求提供标准、规程和规范全文供审查确
认。
1.3投标商应在投标文件中详细列出设备及配套附件、连接件、
材料的供货清单。
1.4投标商如对本技术规范书中的技术条款有异议，应以书面形
式明确提出，在征得招标方同意后，方可对有关条文进行修
改。
如招标方不同意修改，则仍以招标方意见为准。
如投标
文件与本技术规范书之间有明显的差异，投标商应在偏差表
中列出，并给以充分的说明和提供相应的证明资料；如投标
商没有以书面形式对本技术规范书明确提出异议，那么招标
方认为投标商提供的产品完全符合本技术规范书的要求。
1.5在签订合同之后，到投标商开始制造之日的这段时间内，招
标方有权提出因标准、规程和规范发生变化而产生的一些补充和修改要求，投标商应执行这个要求。
具体内容由双方共同商定。
1.6本技术规范书所使用的标准如与投标商所执行的标准不一
致时，按较高标准执行。
1.7只有招标方有权修改本技术规范书。
合同谈判将以本技术规
范书为蓝本，经修改后最终确定的技术规范书将作为合同的一个附件，并与合同文件有相同的法律效力。
双方共同签署的会议纪要、补充文件等也与合同文件有相同的法律效力。
1.8合同签订后，投标商应按照招标方的时间、内容深度要求提
供所需要的设计、施工文件以及设备资料等，并按照工程进度要求随时修正。
1.9投标商文件至少应包括下列内容：
1.9.1.投标技术说明书（要求按照本技术条件书格式及章节
编排进行响应）；
1.9.
2.热电偶和热电阻的供货范围，包括所有设备、安装材
料、服务和有关图纸资料；
1.9.3.热电偶和热电阻的详细说明，包括系统性能，系统结
构等。
1.9.4.所供设备清单和产地。
1.9.5.所提供设备的技术文件和产品样本。
1.9.6.所提供热电偶和热电阻在同类型电厂的应用业绩清
单。
1.9.7.与技术规范书的差异。
1.9.8.投标商认为有助于提高系统性能的建议和替代方案。
1.9.9.备品备件清单。
1.10规范书中名词释义：
1.10.1.投标商：指对本规范书设备进行投标的单位；
1.10.
2.招标方：指对本规范书设备进行采购的单位。
2运行环境:厂址条件
3技术要求
3.1热电阻/热电偶组件
热电阻/热电偶组件的组成如下：
∙传感/热敏元件
∙热电偶套管
∙接管
∙热电阻/热电偶终端头架。
其设计应符合ANSI MC96.1标准。
传感/热敏元件不能与套管连接。
∙传感/热敏元件
∙双支热电阻/热电偶应为分立绝缘型，绝缘电阻>100MΩ，耐压500V。
3.1.1.热电偶热敏元件由两对俄E或K分度镍铬-镍硅热电
偶特级金属丝组成，涂敷设牢固金属氧化物绝缘层，用316号
不锈钢屏蔽，其熔焊后、接在保险丝和地线上。
热电偶引线带
有色码，如有可能，不论是否使用两个热敏元件，都可装备双
支热电偶。
3.1.2.热电阻的敏感元件用铂制成，0℃时的标定电阻为
100Ω。
提供双敏感元件。
其接线为三线式。
热电阻实际上是
尖端敏感，从尖端算起，敏感元件约25mm或少一些。
3.1.3.热电偶套管是一根钻孔棒形。
根据压力与温度条件和
工质流体，可以将其焊接在管道上或装设最小25mm螺纹接
头。
在所有应用场合应用时，用316号不锈钢制成。
承包商在其投标书中应说明有关热电偶套管的型号、设计和浸没长度等项选择的依据。
试验套管由热电偶套管和耐磨蚀插头与链条组成。
每个热电偶套管顶缘应打印上其标牌编号
3.1.
4.螺纹接管用于将热电偶套管与热电阻/热电偶端子头
组件连接起来，螺纹接头的长度最小应为13mm。
3.1.5.热电阻/热电偶端子头组件
热电阻/热电偶端子头组件是由一个内装有端子排的壳体、一个弹簧加载器件和一个被链条连接的旋入密封盖板组成。
弹簧加载器件的设计保证屏蔽套与热电偶套管之间可靠地接触。
头部组件适于安装复式热电偶元件或热阻感温元件的端子排。
头组件上有与螺纹接管相连的13mm内螺纹和与穿线管相连的20mm的内螺纹。
头部组件应这符合NEMA4标准耐久金属抗震结构。
端子排便于头部组件上地拆卸和安装，从而适用敏感元件延长导线的不同。
热电阻/热电偶头部组件上的端子应利用其级性别。
热电阻/热电偶的端子排可以容纳2.4mm2线规的补偿导线。
3.2不同分度号的热电偶应从外观上明显区分。
3.3测量精度:热电偶为I级(+0.4%t);热电阻为A级(+0.2%t)，双
金属温度计为1.5级。
承包商应提交热电阻/热电偶校准记录以证实上述精确度。
要求每只热电阻/热电偶均为同向偏差，每年最多校验一次，就可经保持其性能指标。
在供货后业主需对所提供产品进行逐只检测和标定，其费用应包括在投标价格之
内，应单独报价
3.4热电偶和热电阻铭牌上应标注设计编号。
3.5用于测量风粉、炉膛内的热电偶及热电阻选用耐磨热电偶、
热电阻。
买方不接受外层涂耐磨材料的耐磨形式。
4供货范围
热电偶﹑热电阻、双金属温度计数量﹑规格﹑型号见附表。
特别说明：针对本工程，供方有责任根据电厂实际，对所供设备的规格，型号，配置，安装接口等进行逐一落实，并根据具体情况对不恰当之处提出修改意见．如现场安装，调试过程中发现仍有问题，应无条件配合进行修改以及设备的调换．
5服务及质量保证
.5.1供方应负责对需方人员进行技术培训,提供设备制造厂家的技术资料及选型样本等。
.5.2根据业主要求，供方派人参加现场开箱验货。
.5.3供方应对测温元件的现场安装进行指导并及时处理出现的问题。
.5.4质保期为到货后一年半或机组投产后一年。
.5.5供方应对质保期内非人为损坏的产品给予无偿更换。
.5.6承包商有责任对所供的设备选型根据用途、参数进行确认，如发现选型错误应及时通知买方。
．
附表见下页。
