电动机常用的测温元件有哪几种

测温元件的种类和工作原理简述测温元件是一种用于测量温度的设备，广泛应用于工业、农业、医疗、环境监测等各个领域。

根据其工作原理和结构特点的不同，测温元件可以分为多种类型，常见的包括热电阻、热电偶、红外线测温仪和温度传感器等。

1.热电阻：热电阻是利用电阻随温度的变化而变化的原理进行测温的元件。

具体而言，热电阻是由一种温度敏感的材料制成的，例如常见的铂电阻（PT100）、铂-铑电阻（PtRh10-Pt）等。

当热电阻材料受到热量作用后，其电阻值随之发生变化，通过测量电阻值的变化就可以推算出温度的变化。

热电阻具有较高的测温精度和较长的使用寿命，广泛应用于各个领域。

2.热电偶：热电偶是另外一种测温原理，其基本原理是利用两种不同材料之间的热电效应来测量温度。

常见的热电偶主要有铂-铑热电偶（PtRh30-PtRh6）、铜-铜镍热电偶（Copper-Constantan）等。

热电偶的工作原理是当两种不同的金属被加热时，它们之间会产生热电势，热电势的大小与温度有关，通过测量热电势的变化就可以得到温度的变化。

热电偶具有较高的温度测量范围和一定的测温精度，常用于高温和特殊环境的温度测量。

3.红外线测温仪：红外线测温仪是一种通过接收目标物体发射的红外辐射来测量其表面温度的设备。

它利用了物体与周围环境之间的热辐射特性，根据辐射能量的强度和频率分布推算出目标物体的温度。

红外线测温仪具有无接触、快速、准确的优点，在工业、医疗等领域中得到广泛应用，尤其适用于远距离、高温、易爆等特殊环境下的温度监测。

4.温度传感器：温度传感器是一类基于物理效应进行温度测量的装置，常见的包括热敏电阻、热敏电容、温度敏感场效应晶体管（ISFET）等。

温度传感器的工作原理多样，以热敏电阻为例，它是一种温度敏感的电阻，当受热时电阻值发生变化，通过测量电阻值的变化即可得到温度的变化。

温度传感器具有快速、准确测量的特点，广泛应用于温度监控、气象、仪器仪表等领域。

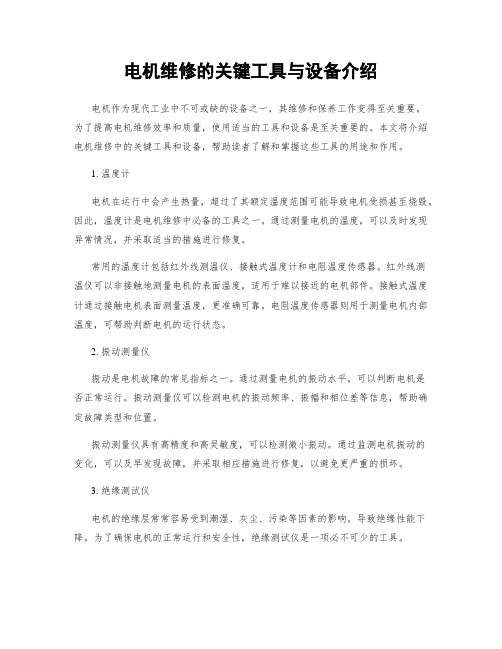

电机维修的关键工具与设备介绍电机作为现代工业中不可或缺的设备之一，其维修和保养工作变得至关重要。

为了提高电机维修效率和质量，使用适当的工具和设备是至关重要的。

本文将介绍电机维修中的关键工具和设备，帮助读者了解和掌握这些工具的用途和作用。

1. 温度计电机在运行中会产生热量，超过了其额定温度范围可能导致电机受损甚至烧毁。

因此，温度计是电机维修中必备的工具之一。

通过测量电机的温度，可以及时发现异常情况，并采取适当的措施进行修复。

常用的温度计包括红外线测温仪、接触式温度计和电阻温度传感器。

红外线测温仪可以非接触地测量电机的表面温度，适用于难以接近的电机部件。

接触式温度计通过接触电机表面测量温度，更准确可靠。

电阻温度传感器则用于测量电机内部温度，可帮助判断电机的运行状态。

2. 振动测量仪振动是电机故障的常见指标之一。

通过测量电机的振动水平，可以判断电机是否正常运行。

振动测量仪可以检测电机的振动频率、振幅和相位差等信息，帮助确定故障类型和位置。

振动测量仪具有高精度和高灵敏度，可以检测微小振动。

通过监测电机振动的变化，可以及早发现故障，并采取相应措施进行修复，以避免更严重的损坏。

3. 绝缘测试仪电机的绝缘层常常容易受到潮湿、灰尘、污染等因素的影响，导致绝缘性能下降。

为了确保电机的正常运行和安全性，绝缘测试仪是一项必不可少的工具。

绝缘测试仪可以测量电机绕组之间、以及绕组与地之间的绝缘电阻。

通过检测绝缘电阻的变化，可以判断绝缘层的状况，并及时采取恰当的维修措施，以防止电机绝缘击穿的风险。

4. 电流表和电压表电流表和电压表是电机维修中必不可少的工具，用于测量电机的电流和电压。

通过测量电机的电流和电压变化，可以判断电机运行是否正常。

电流表和电压表的精度和测量范围都应符合电机的要求。

在使用过程中，需要按照正确的测量方法操作，以保证测量结果的准确性。

5. 拆卸工具电机维修工作中，经常需要拆解和组装电机的各个部件。

因此，拆卸工具是必备的。

电机温度传感与监测原理
电机是工业生产中广泛应用的一种电动机械设备，其正常工作需要
保持适当的温度。

若电机过热可能导致设备损坏甚至火灾等严重后果，因此电机温度传感与监测显得尤为重要。

一、传感原理
电机温度传感器通常采用热敏电阻、热电偶、红外线传感器等多种
方式。

其中最常见的是热敏电阻，其基本原理是：随着温度的升高，
热敏电阻的电阻值会发生变化。

通过测量电阻值的变化，就可以间接
得知温度的变化。

热电偶则是利用两种不同金属导体的接触点产生热
电动势，从而测量温度变化。

而红外线传感器则是通过接收物体发出
的红外线辐射，判断物体的温度。

二、监测原理
电机温度监测系统主要包括传感器、数据采集模块、数据处理模块
和显示模块。

传感器用于测量电机内部温度，数据采集模块负责采集
传感器输出的信号，数据处理模块对采集的数据进行处理分析，显示
模块则将分析后的结果反馈给操作人员。

三、应用与意义
电机温度传感与监测原理的应用十分广泛，不仅用于电机的运行监测，也被广泛应用于汽车发动机、仪器设备等领域。

通过对电机温度
进行实时监测，可以有效预防电机过热、维护保养、延长电机寿命，
保障设备的安全运行。

综上所述，电机温度传感与监测原理在工业生产中扮演着重要的角色，其准确的测量和及时的监测能够保障设备的安全运行，延长设备
寿命，提高生产效率，对于现代化工业生产来说具有不可替代的意义。

电机温升试验中绕组温度测量的方法电机温升试验是电机型式试验中特别重要的试验，电机温升的凹凸，打算着电机绝缘的使用寿命。

电机温升试验中绕组温度测量的方法总得来说有温度计法、热电偶法、电阻法、埋置检温计法和双桥带电测温法五种方法。

一、温度计法测量电机绕组温度温度计包括膨胀温度计(例如水银、酒精温度计)、半导体温度计及非埋置的热电阻或电阻温度计。

温度计法是直接测定电机温度，最为简便。

但是温度计仅能接触到电机各部分的表面，且测量不当的话，环境对测量结果的影响特别大。

二、热电偶法测量电机绕组温度热电偶法是将热电偶粘贴在设备部件表面，通过温度测量仪测量设备部件表面的温度来计算出温升。

用热电偶法测量温升的影响因素包括热电偶、温度测量仪、胶粘剂和测试的环境条件、试验工程师的操作水公平。

采纳热电偶测量绕组的温度时应考虑，由于热电偶的读数滞后于绕组的温度变化，当电动机断电后，热电偶的温度可能还会连续上升，因此电动机绕组的温度应记录最高温度，该温度可能在断电后才能达到。

三、电阻法测量电机绕组温度电阻法测量电机绕组温度是依据导体电阻随着温度上升而增大原理来测量的。

式中K-----常数，对于铜K=234.5，对于铝K=228；R0----电动机运转前所测的绕组电阻，单位为()；Rf----电动机额定负载运转到温度稳定后停机立刻测出的绕组电阻，单位为()；θ0----电动机运转前绕组的温度(即环境温度)(℃)；θf----试验完毕时电动机四周的环境温度(℃)，一般t2值不等于t1。

四、埋置检温计法测量电机温度大功率电机一般都会在测温点预埋置检温计，检温元件一般有热电偶及电阻温度计等。

检温计的受热端埋在槽的深处，检温计的引出端引至外面，接至测量仪表，借以读出温度。

五、双桥带电测温法测量电机温度双桥带电测温法测量电机温度是指在不中断交变的负载电流的状况下，在负载电流上叠加一微弱直流电流，以测量绕组直流电阻随温度而发生的变化从而确定沟通绕组的温升。

电动机的过热保护及测温元件之我见作者：任志强来源：《科技创新与应用》2017年第05期摘要：文章介绍了电动机过热保护以及测温元件的分类，在进行电动机制造时，通常需要借助热敏开关、热电偶、热敏电阻、防潮加热带及铂热电阻等设备，这样不仅可以有效的确保潮湿和过热环境下电动机的正常运行，而且还能够有效对绕组和轴承部分温度进行测量。

关键词：电动机；过热保护；测温电动机保护装置已经渗透到所有发电、供电、用电系统等领域，影响广泛。

一般来说，电动机损坏大部分是由于绕组过热或者绝缘性能降低引起的，因此对电动机保护的最有效方法就是直接检测绕组或轴承的实际工作温度，因此，文章将就电动机的过热保护及测温元件进行详细的阐述和分析。

1 电动机保护概述实际上，对于中小型三项异步电动机运行过程中所采用的测温元件及过热保护可以划分为以下两类：第一类是热敏开关、热敏电阻等定值式温度传感元件，第二类是铂热电阻和电热偶。

此外，还包括防潮加热带，其可以确保潮湿环境下电动机保持正常工作。

通常情况下，温度传感元件要按照已有的规范和标准进行布设，将其安装至电动机相应位置上，以保证电动机的正常运行。

不管是因为过电流、欠电压、过电压、缺相的影响，还是由于堵转、过载的限制，都可以借助电机绕组的温度升高来给予直接的表现，并且该信号可以及时的传送至电机温度保护器或控制仪上，并实现电源的切断操作，以保证电动机的正常运转。

2 电动机常用的测温及过热保护元件2.1 热敏开关实际上，MK1型热敏开关在电机局部超温保护阶段得到了广泛的应用，在进行AR225S-4SB3型号电机制造过程中，可以选择MK1.150.D.K.2000.300热敏开关，并根据相关规范和标准使其在电机端部绕组线圈中正常工作，同时对其进行针对性的绑扎固定，并将其和线圈一同进行浸漆烘干。

如果电动机运行阶段，所测量的线圈温度大于热敏开关设定的动作温度时，就会使控制器电源断开，确保电动机的正常运行。

电机温度传感与监测技术研究现代电机在工业生产中起着至关重要的作用，而电机的温度传感与监测技术是确保电机正常运行的关键。

本文将对电机温度传感与监测技术进行深入研究，探讨其原理、方法及应用。

一、传感器技术在电机温度监测中的应用温度传感器是电机温度监测系统的核心组成部分，主要用于实时监测电机的温度变化。

目前常用的电机温度传感器包括热电偶、电阻温度计和红外线测温仪等。

热电偶是利用两种不同金属之间的电动势产生热电效应来测量温度变化的传感器，具有响应速度快、测量范围广的特点。

电阻温度计则是利用金属电阻值随温度变化而发生变化的原理来实现温度测量，常用于高精度温度监测。

而红外线测温仪则是通过测量物体表面的红外辐射来获得温度信息，非接触式的测温方式使其在某些特殊环境下具有优势。

二、电机温度监测系统的设计与实现电机温度监测系统的设计应考虑到传感器的选择、数据采集与处理、远程监测等方面。

首先，根据电机的工作环境和要求选择合适的温度传感器，确保其精度和稳定性。

其次，搭建数据采集与处理系统，通过AD转换器将模拟信号转换为数字信号，并对温度数据进行处理和存储。

最后，实现远程监测功能，将电机温度数据传输至监控中心，实现对电机运行状态的实时监测与分析。

三、电机温度传感与监测技术的应用前景随着工业自动化水平的不断提高，电机温度传感与监测技术的应用前景日益广阔。

首先，通过实时监测电机温度，及时发现电机运行异常，提前预警系统故障风险，降低维修成本。

其次，利用温度传感器与智能控制系统结合，实现电机的智能化管理，提高生产效率和能源利用率。

最后，结合大数据与人工智能技术，对电机运行数据进行深度挖掘和分析，优化运行参数，进一步提高电机的运行效率与稳定性。

综上所述，电机温度传感与监测技术是电机运行监测与管理中不可或缺的重要组成部分，其应用将对工业生产效率和设备安全稳定起到积极的推动作用。

随着技术的不断发展与创新，相信电机温度传感与监测技术将在未来发展中发挥更加重要的作用，推动工业智能化与绿色生产的发展。

电机测温方案引言电机作为现代工业中不可或缺的设备，被广泛应用于各个领域。

在电机的正常运行过程中，温度是一个十分重要的参数，可以反映电机的工作状态和安全性。

因此，合理的电机测温方案对于保障电机的正常运行和延长其使用寿命具有重要意义。

本文将介绍一种常见的电机测温方案，主要包括温度传感器的选择和布置、温度信号的采集与处理以及温度监控系统的建立。

温度传感器的选择和布置在电机测温方案中，选择适合的温度传感器是关键步骤之一。

常用的温度传感器有热电偶、热敏电阻和红外线传感器等。

以下是几种常见的温度传感器及其特点：热电偶热电偶是一种常用的温度传感器，其工作原理是基于两种不同材料的连接，产生一个热电动势。

热电偶具有响应速度快、测量范围广等特点，但需要外部电源支持，并且对电流干扰敏感。

热敏电阻热敏电阻是一种根据电阻值和温度之间的关系来测量温度的传感器。

热敏电阻具有体积小、响应速度较快的特点，但对温度变化的灵敏度较低。

红外线传感器红外线传感器是一种通过测量物体辐射的红外线能量来判断温度的传感器。

红外线传感器可以非接触式测温，但受到环境影响较大。

根据电机的特点和实际需求，选择合适的温度传感器并将其布置在电机的关键部位，如电机绕组、轴承等位置，以便准确地测量电机的温度。

温度信号的采集与处理在测温方案中，温度信号的采集和处理是不可忽视的环节。

常见的温度信号采集方式包括模拟信号和数字信号两种。

模拟信号采集模拟信号采集是将温度传感器输出的模拟信号转换为数字信号的过程。

通常使用模拟-数字转换器（ADC）进行信号采集和转换，将模拟信号转换为数字信号后再进行处理和存储。

数字信号采集数字信号采集是直接将温度传感器输出的数字信号进行采集。

通过数字信号采集模块，可以直接读取传感器输出的数字信号，并进行后续的处理和存储。

无论是采用模拟信号采集还是数字信号采集，都需要对信号进行处理，包括滤波、放大、线性化等操作，以保证测量结果的准确性和稳定性。

测温元件简介温度传感器可以分成三大类：热敏电阻、热电阻、热电偶。

现在我们主要接触的测温元件基本都是热电阻形式的测温元件。

什么叫热电阻？顾名思义就是它的电阻的阻值是随着温度变化而变化的，比如，用线性比较好的铂丝、铜丝作的电阻。

工业上热电阻一般采用Pt100,Pt10,Pt1000、Cu50,Cu100,铂（PT）热电阻的测温的范围一般为零下200-500摄氏度，铜（CU）热电阻为零下50到150摄氏度。

现在我厂电机上广泛应用的主要就是Pt100和Cu50两种元件。

Pt100 型热电阻：也称为铂电阻。

温度范围 -200～+600℃Pt100是一种广泛应用的测温元件，在-200～+600℃℃范围内具有其他任何温度传感器无可比拟的优势，包括高精度、稳定性好、能耐高温、抗干扰能力强等。

它的缺点是：在还原介质中，特别是在高温下很容易被从氧化物中还原出来的蒸汽所沾污，使铂丝变脆，并改变电阻与温度之间的关系。

Pt100是铂热电阻，它的阻值跟温度的变化成正比。

Pt100的阻值与温度变化关系为：当Pt100温度为0℃时它的阻值为100Ω，在100℃时它的阻值约为138.5Ω。

它的工业原理：当Pt100在0℃的时候他的阻值为100Ω，它的阻值会随着温度上升而成匀速增长的。

Cu50 型热电阻：也称为铜电阻。

温度范围 -50～+150℃铜热电阻的价格便宜，线性度好，工业上在-50～+150℃范围内使用较多。

铜热电阻体积较大，热响应速度慢，怕潮湿，易被腐蚀，熔点亦低。

Cu50是铜热电阻，它的阻值会随着温度的变化而改变。

Cu后的50即表示它在0℃时阻值为50欧姆，在100℃时它的阻值约为71.400欧姆。

它的工业原理：当Cu50在0摄氏度的时候他的阻值为50欧姆，它的阻值会随着温度上升而成匀速增长的。

热电阻值公式 Rt=Rt0[1+α（t-t0）]式中，Rt为温度t时的阻值；Rt0为温度t0（通常t0=0℃）时对应电阻值；α为温度系数。

电机内所有热工元器件
电机内部的热工元器件主要包括：
1. 绕组：电机的绕组通常由导线和绝缘材料组成。

导线在工作过程中会产生电阻，从而产生热量。

绝缘材料起到绝缘和保护导线的作用，也会受到绕组发热的影响。

2. 铁心：电机的铁心由铁芯片和绝缘材料组成。

铁芯片在磁场作用下会发生磁滞和涡流损耗，产生热量。

绝缘材料起到绝缘和保护铁芯的作用，也会受到铁芯发热的影响。

3. 轴承：电机的轴承通常由滚珠轴承或滑动轴承组成。

滚珠轴承在高速旋转时会产生摩擦热，滑动轴承在工作过程中也会产生摩擦热。

4. 冷却风扇：电机内部通常配备有冷却风扇，用于提供强制冷却，帮助散热和降低温度。

5. 温度传感器：为了控制电机的温度，通常会安装温度传感器来监测电机的温度变化。

6. 散热器：对于一些较大功率的电机，还可能配备散热器来增加散热面积，提高散热效果。

以上是电机内部常见的热工元器件，它们的设计和选择都对电机的散热效果和温度控制起着重要的作用。

在电机的设计和运行过程中，需要合理选择和配置这些热工元器件，以确保电机的正常工作和长寿命。

电动机的温度监测与控制电动机是现代社会中广泛应用的一种电动设备，而其温度的监测与控制对其运行安全和寿命具有重要的意义。

本文将探讨电动机温度监测与控制的方法和重要性，并介绍一些常见的温度监测装置和控制措施。

一、温度监测的重要性电动机在运行过程中会产生热量，如果温度过高，会导致电动机受损甚至损坏。

因此，监测电动机的温度是非常重要的。

通过及时监测电动机的温度，我们可以及早发现温度异常，并采取相应的控制措施，以保证电动机的正常运行。

二、温度监测装置1. 温度传感器温度传感器是一种用于测量电动机温度的装置。

常见的温度传感器有热敏电阻、热电偶和红外线传感器等。

这些传感器能够将电动机的温度转换为电信号或光信号，以便进一步处理和分析。

2. 温度显示器温度显示器一般与温度传感器相连，可以将传感器测量到的温度值直观地显示出来。

温度显示器通常使用数字显示方式，能够精确地显示当前电动机的温度，为温度监测提供直观的参考。

三、温度控制措施1. 风扇降温在电动机运行时，可以通过增加风扇的转速来提高散热效果。

风扇能够加速空气流动，有效降低电动机温度。

在温度监测中，如果电动机温度超过设定的阈值，系统可以自动控制风扇的转速，以实现温度的有效降低。

2. 冷却系统对于某些大型或高功率的电动机，仅仅依靠风扇降温可能效果有限。

这时需要采用冷却系统。

冷却系统通过循环水或其他冷却介质来吸收电动机产生的热量，然后将其排出，以确保电动机的温度在可控范围内。

3. 温度报警装置温度报警装置是一种安全保护措施，它能够在电动机温度超过设定的安全阈值时发出警报或触发其他应急措施，以提醒操作人员注意电动机的温度异常。

温度报警装置可以及时发现温度问题，并采取相应的措施，避免电动机的损坏。

四、总结电动机的温度监测与控制是确保电动机运行安全和寿命的重要手段。

通过选择合适的温度传感器和控制措施，我们可以及时监测电动机的温度，并采取相应的措施进行控制。

这不仅在很大程度上延长了电动机的使用寿命，还提高了生产的效率和安全性。
