vissim仿真教程Vissim是一种交通仿真软件，可用于模拟和分析不同道路网络的交通流量和交通行为。
在本教程中，我们将介绍如何使用Vissim进行仿真，并提供一些常用的操作和技巧。
1. 创建新模型：在Vissim中，点击"File"菜单，然后选择"New"来创建一个新的模型。
输入模型的名称和文件路径，然后点击"OK"。
2. 添加道路网络：在新创建的模型中，点击"Network"菜单，然后选择"Add"来添加道路网络。
在弹出的窗口中，可以选择添加不同类型的道路和交叉口。
3. 设定仿真参数：在Vissim的"Simulation"菜单中，点击"Parameters"来设定仿真参数。
包括仿真时间、车辆生成率、车辆类型等。
4. 添加车辆类型：在Vissim的"Vehicle"菜单中，点击"Vehicle types"来添加不同类型的车辆。
可以设定车辆的速度、加速度和行为等参数。
5. 生成车辆流：在Vissim的"Vehicle"菜单中，点击"Generate vehicles"来生成车辆流。
可以选择生成的车辆类型、车辆流量和生成的时间段。
6. 运行仿真：在Vissim的"Simulation"菜单中，点击"Run"来开始仿真。
可以观察车辆在道路网络中行驶的情况。
7. 分析数据：在Vissim的"Evaluation"菜单中，可以进行对仿真数据的分析。
可以查看车辆的平均速度、交通流量等信息，并生成相应的报告。
8. 保存模型：在Vissim的"File"菜单中，点击"Save"来保存模型。
可以选择保存为.vissim文件或者其他格式的文件。
vissim非常感谢您的提问。
作为一名计算机科学领域的学者，我非常了解Vissim这个软件。
Vissim是一款交通仿真软件，它能够模拟交通流和车辆行驶，帮助交通规划者和城市规划者进行交通分析和规划。
下面我将从以下几个方面谈谈我对Vissim的认识和使用心得。
1.软件介绍Vissim是由德国PTV公司开发的一款交通仿真软件，旨在模拟现实世界中的交通流和车辆行驶，对城市交通规划和设计提供参考。
该软件具有多种交通模式和路网布局，可以进行多种交通仿真实验，如车辆路径选择、行驶速度、信号灯设置等。
此外，该软件还可以计算车辆通行时间、拥堵情况和环境影响等。
2.使用体验我在多个项目中使用过Vissim，并且使用它进行了一些学术研究。
总体而言，我认为Vissim相比其他交通仿真软件拥有更多的交通模式和丰富的参数设置，它可以更好地模拟现实世界的交通情况，因此它的仿真结果更具有参考价值。
例如，我曾经使用Vissim对一个城市中心的交通环境进行仿真分析。
我构建了一个城市中心区域的路网模型，并设置了多个路口和信号灯，以模拟城市中心区域的交通情况。
我分别设置了不同的车辆密度、车速、信号灯时间等参数，通过多次仿真实验，得出了不同交通情况下车辆平均通过时间等数据。
此外，我还使用Vissim对交通拥堵情况进行了分析，研究了不同拥堵情况下的行驶速度和延误时间。
3.优缺点作为一名使用Vissim多年的学者，我认为该软件具有以下优点和缺点。
优点：1) 丰富的交通模式和参数设置，能够更好地模拟现实世界的交通情况。
2) 易于操作和学习，用户可以使用脚本编写交通仿真实验。
3) 可以为交通规划和城市设计提供参考。
缺点：1) 需要较高的计算机配置。
2) 需要大量的数据输入和处理，数据量较大。
3) 软件使用需要付费。
4.结论Vissim是一款用于交通仿真的优秀软件，具有较高的仿真精度和可靠性，适用于交通规划和城市设计等领域。
在未来，我相信Vissim将会继续发挥重要作用，帮助我们更好地理解和分析交通流和城市交通状况。
VISSIIM系统功能介绍1.程序介绍1.1VISSIIM Desktop（VISSIIM的桌面）一、标示列：显示程序的标题、解释及输入的档案问称（如果合适的话）二、功能选单（Menu）：可按鼠标或热键选取显示出接下来的附属功能选单显示出接下来的对话框三、状态列（Status bar）：显示编辑结构及仿真状态光标所在位置的公尺数路网编辑：在选择的节点内的位置及数字仿真状态：现在的仿真时间及当地循环时间网络节点：编辑教育、指导仿真状态：网页上现有的交通工具数量及在真正的时间内可能被仿真的交通工具可能之数量四、滚动条(Scroll bar)：在网页可见范围内的水平及垂直滚动条五、工具列(Tool bar)：图片编辑的功能六、工具列上的这些分开的按扭可以用鼠标的左键在它们的按扭上点选，其解释如表一：表一、工具列上按钮简介1.2 键盘、鼠标键作业（Keyboard and Mouse Click Operation）接下来的信息适用于在一般的原理，透过VISSIM路网编辑。
一、鼠标右键：插入一个新的要素（对象）二、左键：一下为选择一个存在的（对象）二下为打开连结的资料盒三、RETURN（返回）：相当于使用鼠标在Highlight按钮上按键ESC：相当于鼠标在取消的按钮上按键DEL：删除一个选择要素（对象）注意：有些路网要素不能被DEL键删除，这样的要素要靠选择它并移走它的基本要素去删除掉。
如表二的这些按钮，只能在仿真或测试进行时才可被利用：表二、仿真按钮1.3打印（Printing）输出文本文件能被观看并且打印在标准的WINDOWS应用例如Notepad。
而且，大部份输出档案被制造，图形为了容易输入伸展表格应用。
在图解的输出中，例如动画屏幕镜头，是借着使用打印功能和布置方式对话框去打印。
而计算机打印出的文字由流动屏幕区域和数据文件构成在测试档钮上为Project（主题）和Scenario（剧本）和Simulation Time，File Name（文件名）。
vissim 动态交通分配操作步骤Vissim动态交通分配操作步骤Vissim是一种用于模拟和分析交通流的软件，可以帮助交通规划师和交通工程师研究和改进交通系统。
其中一个重要的功能是动态交通分配，它可以根据交通需求和路网情况，合理分配交通流量。
下面是Vissim动态交通分配的操作步骤：1. 导入路网数据：首先，需要将路网数据导入Vissim软件中。
这包括道路网络、交叉口、车道、信号灯等信息。
可以通过导入xml 或者其他支持的文件格式来完成。
2. 定义交通需求：在进行动态交通分配之前，需要定义交通需求，即确定特定时间段内的交通流量。
可以根据实际情况，设置不同的OD（origin-destination）需求矩阵。
3. 设置交通分配参数：在进行交通分配之前，需要设置相关的参数。
包括交通分配算法、收敛准则、迭代次数等。
不同的参数设置会影响交通分配结果，需要根据实际情况进行合理选择。
4. 进行交通分配：在设置好参数后，可以开始进行交通分配。
Vissim根据路网数据和交通需求，利用交通分配算法，计算出各个路段上的交通流量。
5. 分析交通分配结果：完成交通分配后，可以对结果进行分析。
可以通过查看交通流量、速度、延误等指标，评估交通分配的效果。
如果需要，还可以对结果进行可视化展示，以便更直观地理解交通流量的分布情况。
6. 优化交通分配：根据分析结果，可以对交通分配进行优化。
可以调整交通需求、修改路网设置、改变交通分配算法等，以改善交通系统的运行效果。
通过多次迭代优化，最终得到满意的交通分配结果。
7. 输出结果：最后，可以将交通分配结果导出为报告或者其他文件格式。
这样可以方便与其他人员共享交通分配结果，或者进行进一步的分析和决策。
需要注意的是，Vissim动态交通分配是一个复杂的过程，需要掌握一定的交通规划和交通工程知识。
在进行交通分配之前，需要对路网数据和交通需求进行充分的了解和分析。
同时，对交通分配参数的设置也需要具备一定的经验和技巧。
第一部分 VISSIM 使用说明1.VISSIM 简介VISSIM 为德国PTV 公司开发的微观交通流仿真软件系统，用于交通系统的各种运行分析。
该软件系统能分析车道类型、交通组成、交通信号控制、停让控制等众多条件下的交通运行情况，具有分析、评价、优化交通网络、设计方案比较等功能，是分析许多交通问题的有效工具。
VISSIM 采用的核心模型是Wiedemann 于1974年建立的生理-心理驾驶行为模型。
该模型的基本思路是：一旦后车驾驶员认为他与前车之间的距离小于其心理（安全）距离时，后车驾驶员开始减速。
由于后车驾驶员无法准确判断前车车速，后车车速会在一段时间内低于前车车速，直到前后车间的距离达到另一个心理（安全）距离时，后车驾驶员开始缓慢地加速，由此周而复始，形成一个加速、减速的迭代过程。
图1.1 VISSIM 中的跟车模型(Wiedemann 1974)1.1 VISSIM 中主要名词术语VISSIM4.1中主要名词术语介绍见下图1.2。
图1.2 VISSIM4.1中主要名词术语对照图1.2 VISSIM操作界面VISSIM程序界面分为如下区域：图1.3 VISSIM程序界面Header标题栏：显示仿真程序的名称，版本号，当前的升级包编号，以及路网文件名称；如果是DEMO 文件，“Demo”的字样会添加在版本号后面。
Menu bar菜单栏：控制程序功能。
Tool bars工具栏：控制路网编辑器和仿真功能。
Status bar状态栏：显示编辑内容和仿真状态。
Scroll bars滚动条：路网可视区域的垂直和水平滚动。
1.2.1 VISSIM菜单（1）File文件菜单（文件管理和打印命令）New新建：初始化系统（关闭路网文件而不保存，创建新路网文件）。
Open打开：打开路网文件。
Read Additionally附加读取：再附加读入另一个路网文件。
Save保存：以相同的路径和名称保存当前的.INP 路网文件,快捷键CTRL+S。

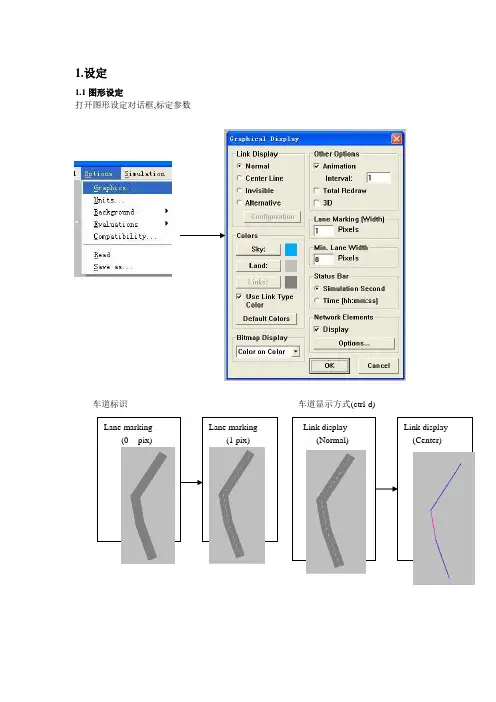

1.设定1.1图形设定打开图形设定对话框,标定参数车道标识 车道显示方式(ctrl-d)(0 pix) (1 pix)1.2仿真参数设定Period 仿真的总时间Start time 仿真开始时间Sim.sec/s 仿真秒/秒，控制仿真的速度Time steps/sim.sec 步数/仿真秒，控制仿真的精细程度，默认值为0.1s Random seed 随机数种子数，相同的输入信息和相同的种子数会产生相同的结果。
在重复仿真中，如果改变随机数种子，情况也变化。
Break at 中断时刻Right-side traffic/left-side traffic 右行和左行规则，对相向而行的车道，港湾式公交站点和高速公路上的超车行为有影响（选择左或右侧车道作为超车道）1.3 驾驶行为设定预设有下列几种行为：1 urban (motorized) 城市道路中机动车的行为2 right side rule（motorized）高速路中遵循右行规则车辆行为3 interurban(free lane section) 高速路中自由变道的车辆行为4 footpath(no interaction) 不互相影响的步行5 cycle path(free overtaking) 自由的超车行为，用于模拟自行车和行人也可以在下列对话框中设定新的驾驶行为：2.基本操作2.1 建立路网建立link 12.1 建立交通流点击，可以看到车辆在路2.2 设置信号灯2.2.1建立一组信号灯按下，左键点选信号灯所在的路段，右键点击路段上2.3车辆路径的控制点击，2.4让行标志的使用左键点击按下，在对应的位置右键点击设置支路车辆的停车点（红色）2.5 公共交通的设置按下，设置公交线路的，确定公交线路在路网中的起点和终点，并设置公按下，。
Vissim仿真模型实验报告班级：姓名：学号：目录一、导入背景图 (2)二、绘制交叉口车道模型 (4)三、定义交通量 (7)四、路径选择 (8)五、定义弯道减速带 (11)六、设置交通信号灯 (12)七、设定排队长度和行程时间 (15)八、添加3D模型 (17)九、制作录像 (19)十、生成交通信号控制性能指标 (20)十一、数据处理及分析 (23)十二、心得体会 (25)一、导入背景图1、新建文件夹，命名为交叉口仿真，并将交叉口背景图复制到该文件夹中。
2、打开Vissim软件，点击菜单Options—Background—Open打开一个BMP格式的文件，如下图所示：3、定义比例尺a.使用放大镜，将局部图形放大；b.点击菜单Options—Background—Scale确定比例尺，如下图所示；c.点击按钮，显示整个交叉口;d.点击菜单Options—Background—Parameters--Save保存背景图,在新建文件夹中会出现*.hgr文件，用于重新导入背景图时，将仿真模型与背景图进行匹配。
二、绘制交叉口车道模型1、选择按钮，分别创建西进口起点处3车道与进口处4车道，弹出路段连接对话框后，在#points中输入3个连接点。
2、选择按钮，将西进口起点最右边车道（lane1）与西进口终点最右边车道（lane1）进行连接，弹出路段连接对话框后，在#points中输入3个连接点，如下图所示。
3、选择按钮，创建西出口车道，然后选择按钮，将西进口最右边三条车道（lane1，lane2，lane3）与西出口三条车道连接（lane1，lane2，lane3）4、以此类推，重复上述1-4步骤，分别创建东、南、北等三个方向的进口和出口车道并连接，如下图所示。
5、选择按钮，将西进口车道（lane4）与北出口车道（lane2）进行连接，弹出路段连接对话框后，在#points中输入8个连接点，如下图所示。
6、以此类推，选择按钮，连接交叉口的剩余连接段，完成如下图三、定义交通量1、鼠标左键长按，单击工具栏下方按钮，选中定义/编辑车辆按钮，鼠标左键选中东进口起始路段，左键双击，打开车辆输入对话框。
Vissim仿真模型实验报告班级：姓名：学号：目录一、导入背景图 (2)二、绘制交叉口车道模型 (4)三、定义交通量 (7)四、路径选择 (8)五、定义弯道减速带 (11)六、设置交通信号灯 (12)七、设定排队长度和行程时间 (15)八、添加3D模型 (17)九、制作录像 (19)十、生成交通信号控制性能指标 (20)十一、数据处理及分析 (23)十二、心得体会 (25)一、导入背景图1、新建文件夹，命名为交叉口仿真，并将交叉口背景图复制到该文件夹中。
2、打开Vissim软件，点击菜单Options—Background—Open打开一个BMP格式的文件，如下图所示：3、定义比例尺a.使用放大镜，将局部图形放大；b.点击菜单Options—Background—Scale确定比例尺，如下图所示；c.点击按钮，显示整个交叉口;d.点击菜单Options—Background—Parameters--Save保存背景图,在新建文件夹中会出现*.hgr文件，用于重新导入背景图时，将仿真模型与背景图进行匹配。
二、绘制交叉口车道模型1、选择按钮，分别创建西进口起点处3车道与进口处4车道，弹出路段连接对话框后，在#points中输入3个连接点。
2、选择按钮，将西进口起点最右边车道（lane1）与西进口终点最右边车道（lane1）进行连接，弹出路段连接对话框后，在#points中输入3个连接点，如下图所示。
3、选择按钮，创建西出口车道，然后选择按钮，将西进口最右边三条车道（lane1，lane2，lane3）与西出口三条车道连接（lane1，lane2，lane3）4、以此类推，重复上述1-4步骤，分别创建东、南、北等三个方向的进口和出口车道并连接，如下图所示。
5、选择按钮，将西进口车道（lane4）与北出口车道（lane2）进行连接，弹出路段连接对话框后，在#points中输入8个连接点，如下图所示。
6、以此类推，选择按钮，连接交叉口的剩余连接段，完成如下图三、定义交通量1、鼠标左键长按，单击工具栏下方按钮，选中定义/编辑车辆按钮，鼠标左键选中东进口起始路段，左键双击，打开车辆输入对话框。
Vissim仿真模型实验报告班级：姓名：学号：目录一、导入背景图.................................. 错误!未定义书签。
二、绘制交叉口车道模型......................... 错误!未定义书签。
三、定义交通量................................. 错误!未定义书签。
四、路径选择................................... 错误!未定义书签。
五、定义弯道减速带............................. 错误!未定义书签。
六、设置交通信号灯............................. 错误!未定义书签。
七、设定排队长度和行程时间 ..................... 错误!未定义书签。
八、添加3D模型................................ 错误!未定义书签。
九、制作录像................................... 错误!未定义书签。
十、生成交通信号控制性能指标 ................... 错误!未定义书签。
十一、数据处理及分析........................... 错误!未定义书签。
十二、心得体会................................. 错误!未定义书签。
一、导入背景图1、新建文件夹，命名为交叉口仿真，并将交叉口背景图复制到该文件夹中。
2、打开Vissim软件，点击菜单Options—Background—Open打开一个BMP格式的文件，如下图所示：3、定义比例尺a.使用放大镜，将局部图形放大；b.点击菜单Options—Background—Scale确定比例尺，如下图所示；c.点击按钮，显示整个交叉口;d.点击菜单Options—Background—Parameters--Save保存背景图,在新建文件夹中会出现*.hgr文件，用于重新导入背景图时，将仿真模型与背景图进行匹配。
