一、交叉口教程（此教程应用的软件为VISSIM8学生版）1、用CAD画好交叉口底图或者去百度地图上截取底图，注意用CAD画底图时，打印成PDF，然后将PDF转换成VISSIM能识别的JPG、PNG等图片格式。
2、安装好VISSIM之后开始是英文，这是要设置好语言，在编辑（edit）中选择最后面的用户设置，然后选择中文，如下图。
3、打开VISSIM主界面，选择左侧菜单栏的背景图片，然后再右侧的界面中右键一下，会出现一个黄色的圆圈，出来如下文件选择界面，选择自己做好的底图，如下图。
4、对背景图片的比例尺进行调整，首先先选择交叉口的一个车道进行测量，（注意：vissim8学生版对路网的有限制不能超过1km，低版本4.3没有路网限制），本文将车道均按照城市车道宽度来处理，每个车道宽3.5m，操作是，在左侧菜单栏中选择背景图片，就是上一步操作，出来底图后，右键点一下底图，然后同时按住CTR+A加右键，出来有对象、删除、复制、显示ln列表、设置比例等10个选项的小界面，选择设置比例，出来一个十字黑色光标，然后再底图上选择一个车道，从车道边上的选择第一点，然后垂直车道的另外一条边线，选择第二点，选好后会出来比例尺设置宽度的界面，将宽度设置为车道的实际宽度3.5m，具体界面如下，其中黄色线条为黑色光标选择两点后做出来的测量线。
5、设置好比例尺后点图中的确定，有可能会出现图片不见了，这时候点击下图红色圆圈中的全显快捷键，就会出来完整的且设好比例尺之后的图片，注意观察左下角的比例尺数字，如下图。
6、设置好底图比例尺后，开始画车道，首先在左侧菜单栏中选择路段这个选项，然后在右侧的底图上选择一条车道，在车道的起始点处右键选择第一点，然后拖动在你想要的位置处点一下第二点就会出来如下车道，如下图，①如果你想改变车道的长度，左键点一下车道，车道两端会出来显示黄色的点，随意选择一个点，左键按下去别松，会出来一个黑色的光标，一直按住左键不放，随意拖动，就可以改变车道的长度，拖到你想要的长度松开就OK了，另外如果不想改变长度，想改变这个车道的整体位置，可以左键点一下车道，车道两端会出来显示黄色的点，然后选择车道中间随意哪一个地方，按下左键别放，就可以随意移动了。
城市交叉口交通系统仿真一、仿真内容本次仿真作业应用VISSIM交通仿真软件针对城市内某十字信号交叉口进行了仿真。
通过获得的交叉口的渠化、车道、交通量、信号配时等信息，对交叉口的、车辆数量、占有率、行程时间、延误时间和排队插队进行仿真评价。
二、交叉口交通条件及仿真设置2.1交叉口交通条件本交叉口为十字相交叉的信号控制交叉口，南北方向为育才街，东西方向为裕华路。
其中南北方向为混行车道，东西进口车流量较大，渠化为左转专用、直行和右转专用车道。
车辆在东西进口道为车道线为虚线时，可以自由换到，所以可用一个车道组仿真，在实线时不可以随意唤道，所以分别用3个车道组仿真。
具体如表2-1和表2-2所示。
表2-1 道路交通基础数据表2-2交叉口信号配合四方案2.2导入底图文件2.2.1加载底图建立一个精确VISSIM模型的交叉口需要一张具有比例尺的、能反映现实路网的背景图，一般情况下，导入交叉口的CAD底图。
该过程操作位：菜单“查看—背景—编辑—读取”中完成，如图2-所示。
图2-1 加载底图2.2.2调整比例为了保证标定的精确性，所以将底图跳大，在选择标定距离时，应尽可能选择较大的距离，尽量选择特征明显的起终点，以便减少标定过程中产生的误差。
2.3各进口道及对应出口交通仿真2.3.1东西进口直行仿真利用左侧工具栏的路段连接器按钮建立东进口直行仿真，按照实际的交通条件对设置东进口的车道数，车道宽度和交通量等，选择默认的车辆构成为98%的小车和2%的大车。
同时完成西出口的设置。
注意，东进口的进口道部分可以略微超过停车线，但不得进入人行横道。
西进口对路段长度没有要求，但是路段起点也不得侵入人行横道。
建立完东进口直行和西出口直行后设置连接器，将东进口直行和西出口连接起来。
最后，运行仿真，查看设置效果。
2.3.2东进口右转和左转仿真先建立东进口右转进口道，要求同上。
然后建立北出口道。
在建立连接器将东进口与北出口道连接起来。
最后，运行仿真，查看设置效果。
仿真实验报告院（系）：土木建筑学院专业：交通工程班级：二班姓名：谭忠学号：200901100902212012年12月28日实验任务：1、与交叉口相邻路段断面如图2、各进口流量及流向如图3、交叉口范围线如图4、根据所给条件做该交叉口交通设计（所给图的比例为1：1000）要求：1、完成交叉口的渠化设计，包括交叉口行人，非机动车过街，无障碍设施，同时结合交通流量及流向设计车道功能划分，在交叉口用地范围内做必要的拓宽或专用转向车道设计。
对设计方案要简要说明设计理由（所有构造物均要标注设计尺寸）。
2、根据流量数据进行信号配时设计（写出配时方案，绘制信号配时图）3、设计交叉口的标志标线。
4、至少有两种设计方案，并采用VISSIM仿真软件，建立对应方案的仿真模型，输出各方案的排队长度、停车次数、停车率、车均延误、行程时间等指标，判断两种方案的优劣，用数据图表，及柱状图对比，并应用交通工程相关知识对各种现象做简要说明。
要求每种方案要选用不同的随机数种子仿真5次，统计5次指标的平均值作为最终方案输出指标值。
提交成果：1、交叉口交通设计平面图（A3CAD图纸）2、信号配时图3、仿真分析说明书（A4打印）方案一：一：根据所给的交叉口图纸，设计了交通交叉口行人，非机动车过街等设施。
如下图：城东一路西交叉口入口将绿化地一半用来作为左转车道，车道宽度为5m，人行道跨度为5m，丰收路南北路绿化地没有采用分车道的，在其6m处设置停车线，在停车线2m外。
采用vissm4.3软件绘制交叉口图如下：根据给定的车道流量设置路径分流比例，在根据各相位的流量比把车辆加到车道上：方案一车道加入车辆分配左转流量将各相位的流量分配到车道上，然后根据设置好的信号配时，来设置信号灯。
方案一的各相位;①东西向直行和右转②东西向专用左转③南北向直行和右转④南北向专用左转。
且Ls=3s，A=3s，I=3s。
其信号配时图如下：在vissm中输入信号灯的时间并设置各相位的signalhead如下图：、、该交叉路口存在很多的冲突点上面就是车辆运行中可能出现的冲突点，左转和直行的，直行和右转的车辆冲突。

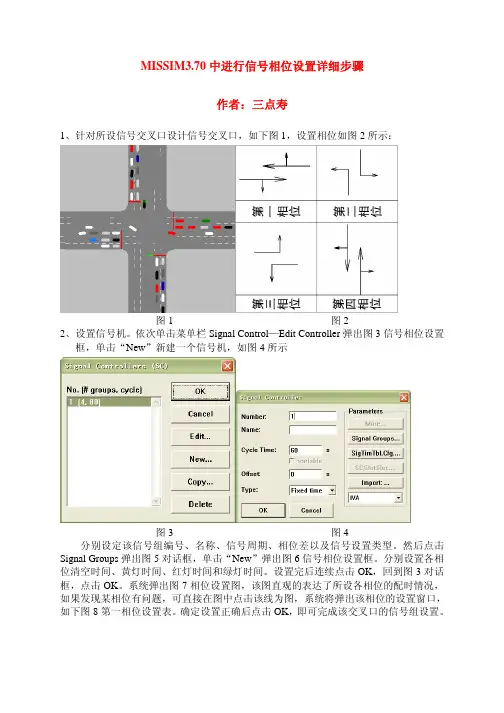

MISSIM3.70中进行信号相位设置详细步骤
作者：三点寿
1、针对所设信号交叉口设计信号交叉口，如下图1，设置相位如图2所示：
图1 图2
2、设置信号机。
依次单击菜单栏Signal Control—Edit Controller弹出图3信号相位设置
框，单击“New”新建一个信号机，如图4所示
图3 图4
分别设定该信号组编号、名称、信号周期、相位差以及信号设置类型。
然后点击Signal Groups弹出图5对话框，单击“New”弹出图6信号相位设置框。
分别设置各相位清空时间、黄灯时间、红灯时间和绿灯时间。
设置完后连续点击OK，回到图3对话框，点击OK。
系统弹出图7相位设置图，该图直观的表达了所设各相位的配时情况，如果发现某相位有问题，可直接在图中点击该线为图，系统将弹出该相位的设置窗口，如下图8第一相位设置表。
确定设置正确后点击OK，即可完成该交叉口的信号组设置。
图5 图6
图7
图8
3、点击工具箱中的按钮，左键单击选择要设置信号灯的进口道，右键点击要设置信
号灯的位置，弹出图9信号灯设置对话框，分别设置该信号灯编号、名称、所在车道编号、所在位置、信号灯组号以及相位编号，单击OK即可完成设置。
VISSIM车辆及行人交通仿真操作步骤一、设置路段限车辆类型行驶
1、实现大型客车只选择道路1行驶的效果：
在道路3设置路径决策点，车辆类别选择大型客车。
小汽车和自行车此时也可以选择道路1。
2、在此基础上，实现小汽车不选择道路1行驶的效果：
在决策点1的后方，添加决策点2，设置决策点2车辆类别小汽车。
3、分配转向比：
决策点的不同路径编号中，设置相对流量比，设置转向比。
4、控制决策点到连接器的距离
决策点到下一连接器之间要有一定距离，否则会报错。
二、公交站点车门开闭
1 菜单分布的公交车3D模式中设置车门位置和运用
2 先设置站台，再设置线路，保证站台是被激活的
3 设置线路发车间隔，并选定占用率大于1，保证有人下车，设置车辆在站点的下车方向
4 需要配置站台和候车区面域
5 上车行人路线的终点是到候车面域，下车区域的起点是在站台，下车路线的中间点不能让在候车面域上，否则还会回去上车。
6 候车区域面积不能太大
三、设置行人路径
1 根据底图绘制行人面域，扶梯是容易出现错误的环节，等完成面域的定义之后再绘制扶梯，障碍物对行人路径的选择产生影响，特别是与扶梯相交叉的情况会报错。
2 添加行人流量的时间区间应该在车辆发车之前
四、闸机设置
对于局部路径的设置，需要注意，主路径不能比局部路径还要具体，也就是说ABCD
A起点B中间点C中间点D终点
主路径可以是ABD 在B设置局部路径然后布局路径中可以包含C也可以直接到D
但是下列情况不允许主路径ABCD 而局部路径直接由B指向D。
这就发生一种误解，局部路径的客流会认为目的地是C，而局部路径不包含C而是指向了更远的点D。
2013 Vissim 4.3 入门操作目录第一章 (3)1.1概述 (3)1.2 底图导入 (3)1.2.1使用CAD画出需要仿真的交叉口，再用输出功能将图像保存成*.bmp格式。
(3)1.2.2 装载底图 (3)1.2.3 确定比例尺 (4)1.3车道布置 (5)1.3.1添加行车道 (5)1.3.2 车道连接 (6)1.3.3路线选择 (9)2交通量 (12)2.1 车辆组成 (12)2.2车道车辆布置 (13)2.3 信号灯配时 (15)2.4 车道信号灯布置 (17)3运行 (19)第一章1.1概述本文适合初学者快速利用Vissim 4.3对交叉口进行简单仿真。
通过本文操作，仿真效果如图1-1所示。
对于更高层次的仿真本文未进行介绍，请读者选择跟高层次的操作手册，可参见寄语。
图1-11.2 底图导入1.2.1使用CAD画出需要仿真的交叉口，再用输出功能将图像保存成*.bmp格式。
1.2.2 装载底图点击如图1-2标题栏的View 菜单——选择Background ——再单击Edit——弹出如图1-3 Background Selection窗口，点击load装载1.2.1步骤中绘制的*.bmp底图。
查看打开的底图，使用鼠标的滚轮放大或缩小底图大小。
使用右侧和下边的滚动条调整图像所处的位置。
（友情提示；对于cad画出的尺寸较小的图像，导入时显示较小，请耐心寻找）图1-2图1-31.2.3 确定比例尺重复1.2.2步骤，打开图1-3 Background Selection窗口，选择Scale,鼠标会变成一把尺子。
按住鼠标左键在底图延车道横向画出虚线，松开左键会弹出如图1-4的窗口,在Distance一栏中填上画出的虚线所代表的实际距离。
(本文以单车道3.5记，虚线画出4车道宽度也就是14m，为了构图方便本文在Distance一栏中填入14.2m)图1-41.3车道布置1.3.1添加行车道鼠标左键单击(其它按钮同) 右侧工具栏的links按钮如图1-5,按住鼠标右键，在底图上拖取出需要的道路线松开右键会弹出如图1-6所以的窗口，在窗口中lingks Length显示拖取出的车道长度，在lanne width中可以改变车道的宽度。
Vissim 5.20快速入门指导—单个交叉口仿真实例注意：仿真文件保存路径以及文件名称一定要是英文的，仿真时显示界面语言也要调成英文，否则会导致仿真出错。
本文为讲解方便，以中文为例进行讲解。
仿真环境：1、交叉口渠化示意图图1 交叉口渠化示意图2、交叉口基本参数和信号配时表1 交叉口基本参数具体操作步骤：1、建立路网1.1导入底图、调整比例尺导入底图：依次选择：查看→背景→编辑…，点击读取…，读取准备好的CAD图1.dwg（由于VISSIM支持的是cad的早期版本，所以这里将cad图转化为VISSIM可以处理DWG的13-15的版本格式，DXF的9-14版本格式）。
图1-1 背景选择对话框在图1-1的对话框选择比例，弹出标尺图标，此时，鼠标指针变成一把尺，尺的左上角为“热点”。
按住并沿着标距拖动鼠标左键。
释放鼠标，输入两点间的实际距离，点击确定。
如图1-2所示：图1-2 显示比例对话框1.2、根据道路特征绘制路网在原有的CAD图的基础上绘制路网，用到的主要工具是路段编辑按钮。
1.2.1 新建路段（1）在路段的起始位置点击鼠标右键，沿着交通流运行方向将其拖动至终点位置，释放鼠标。
（2）编辑路段数据。
（在此可以设置车道数，车道宽度，行为类型和反相车道，但是车道长度不能在此设定，只能尽量拖拽到合适位置）。
图1-3 路段属性对话框（3）将路段移动到合适位置。
单击，选择需要移动的路段，按shift 键将前面画的路段移动到合适位置，如图1-4所示：图1-4 交叉口效果图1（4）根据需要打断上图中的路段。
具体操作方法，选择需要打断的路段，弹出打断路段对话框，如图1-5所示：图1-5 打断路段对话框鼠标左键单击要打断的点，弹出图1-6所示对话框，单击确定，打断该路段。
此时该交叉口效果图如图1-7所示：图1-6 打断路段对话框图1-7 交叉口效果图21.2.2 路段连接器VISSIM路网是由相互连接的路段组成的，路段之间需要通过连接器实现连接，连接器主要用于交叉口处转弯的道路。
《交通仿真》实验报告姓名：姚国俊院系：交通运输工程学院班级：交通工程10-02学号：20106970指导老师：丁恒时间：2013年12月11日目录一.实验目的与要求02二.实验报告书内容02三.数据设计及相关准备021.道路几何尺寸数据022.信号配时数据033.交通流数据03四.交通仿真实验步骤1.导入底图042.显示背景图043.定义比例044.保存背景图片055.添加路段056.连接器067.定义交通属性078.画人行道及非机动车道119.减速与让行1110.信号控制交叉口设置1311.公交设置1512.仿真1713.评价18五、实验心得22六、参考资料23一、实验目的与要求本实验作业要求学生完成一个典型平面信号交叉口的仿真建模工作，需要完成车道设计、信号配时和交通流量输入工作，并且可以通过动画演示，并进行指标评价。
实验旨在使学生具备以下能力：熟悉VISSIM软件操作界面；掌握运用VISSIM软件创建与连接路段；掌握运用VISSIM软件建立路径；掌握VISSIM软件交叉口路段仿真参数设置；掌握VISSIM软件公交的设置；掌握运用VISSIM软件评价功能。
二、实验报告书内容交叉口几何条件、信号配时和交通流数据描述；案例的模拟结果，可以通过VISSIM输出文件中获得；分析所模拟的信号交叉口存在的交通问题，提出改进措施并建立相应的仿真模型验证方案的技术可行性；提出试验系统的不足之处和改进完善意见。
三、数据设计及相关准备本实验针对实验课程的内容和VISSIM软件的数据要求，需要进行相关的数据设计和准备工作。
数据设计和准备的内容主要包括以下三方面：道路几何尺寸、信号配时现状及交通流量数据。
1.道路几何尺寸数据：图3-1本组调查的交叉口形状为标准十字型，车道宽度均取3.5m，行人过街横道宽度为4m，车道数目、车道流向、分隔设施、渠化状况、停车带等见图3-1。
2.信号配时数据：相位时间（s）第一相位（繁华大道东西直行）第二相位（繁华大道左转）第三相位（翡翠路南北直行）第四相位（翡翠路左转）绿灯时间35黄灯时间3红灯时间110绿灯时间31黄灯时间3红灯时间114绿灯时间40黄灯时间3红灯时间105绿灯时间26黄灯时间3红灯时间119图3-2繁华大道与翡翠路交叉口（以下简称繁翡路口）采用固定周期信号，信号周期为148s，各方向绿灯时间、红灯时间、绿灯间隔时间见图3-2。
VISSIM交叉口仿真报告目录1. VISSIM简介 (3)2定义路网属性 (3)2.1物理路网 (3)2.1.1准备底图的创建流程 (3)2.1.2添加路段（Links） (4)2.1.3连接器 (5)2.2定义交通属性 (6)2.2.1定义分布 (6)2.2.2目标车速变化 (6)2.2.3 交通构成 (8)2.2.4 交通流量的输入 (9)2.3路线选择与转向 (9)2.4 信号控制交叉口设置 (11)2.4.1信号参数设置 (11)2.4.2信号灯安放及设置 (11)2.4.3优先权设置 (12)2.3.4 冲突区域集 (13)3仿真 (15)3.1 参数设置 (15)3.2 仿真 (16)4评价 (16)4.1 行程时间 (16)4.2 数据采集点 (18)4.4 排队计数器 (19)1. VISSIM简介VISSIM为德国PTV公司开发的微观交通流仿真软件系统，用于交通系统的各种运行分析。
该软件系统能分析在车道类型、交通组成、交通信号控制、停让控制等众多条件下的交通运行情况，具有分析、评价、优化交通网络、设计方案比较等功能，是分析许多交通问题的有效工具。
VISSIM采用的核心模型是Wiedemann于1974年建立的生理-心理驾驶行为模型。
该模型的基本思路是：一旦后车驾驶员认为他与前车之间的距离小于其心理（安全）距离时，后车驾驶员开始减速。
由于后车驾驶员无法准确判断前车车速，后车车速会在一段时间内低于前车车速，直到前后车间的距离达到另一个心理（安全）距离时，后车驾驶员开始缓慢地加速，由此周而复始，形成一个加速、减速的迭代过程。
2定义路网属性2.1物理路网2.1.1准备底图的创建流程1、导入底图：选中View菜单—〉Background—〉Edit…，选择需要导入VISSIM的目标图片文件。
如图2.1所示。
图2.1 导入底图操作示意图2、关闭背景选择窗口，在巡航工具栏中点击，显示整个地图。
Vissim4.3操作手册（初级）2015年7月目录1 交通流仿真及VISSIM基本原理 (1)1.1 交通流仿真原理 (1)1.2 Vissim基本原理 (1)2 Vissim软件简介 (2)2.1 Vissim主要术语介绍 (2)2.2 Vissim软件功能介绍 (3)2.3 Vissim操作界面介绍 (4)2.4 Vissim仿真基本操作流程 (9)2.5 Vissim模型数据需求 (10)2.5.1准备阶段 (10)2.5.2 网络数据 (10)2.5.3 交通流数据 (10)2.5.4 信号控制数据 (11)2.5.5 公交数据 (11)3 路网属性 (11)3.1 物理路网 (11)3.1.1准备底图的创建流程 (11)3.1.2添加路段（Links） (14)3.1.3连接器 (16)3.2 定义交通属性 (17)3.2.1定义分布 (17)3.2.2目标车速变化 (19)3.2.3 交通构成 (21)3.2.4 交通流量的输入 (21)3.3 路线选择与转向 (22)3.4 信号控制设置 (24)3.4.1信号参数设置 (24)3.4.2信号灯安放及设置 (27)3.4.3优先权设置 (28)4仿真 (30)4.1 参数设置 (30)4.2 仿真 (31)5评价 (32)5.1 行程时间 (32)5.2 延误 (34)5.3 数据采集点 (36)5.4 排队计数器 (38)Vissim4.3操作手册VISSIM为德国PTV公司开发的微观交通流仿真软件系统，用于交通系统的各种运行分析。
该软件系统能分析在车道类型、交通组成、交通信号控制、停让控制等众多条件下的交通运行情况，具有分析、评价、优化交通网络、设计方案比较等功能，是分析许多交通问题的有效工具。
1 交通流仿真及VISSIM基本原理1.1 交通流仿真原理交通流仿真通过构建车辆的通行环境（道路网、交通控制、限速等）、驾驶员行为（跟车、换道超车等）、车辆性能特性、交通需求特性等交通要素的计算机模型，通过“再现”或“预演”交通流在不同的交通流组织方案、交通控制管理方案下的运行特性，达到评价、优选方案的目的。
VISSIM交叉口仿真教程（新手版）适合：第一次接触者使用概述：如今交通信息化已经成为当下交通工程发展的新方向，而vissim作为一种重要的交通仿真软件，已经越来越多的应用在交通仿真的各个方面。
交叉口的制作：第一步：加入背景图表1选取编辑选项图表2如图读取背景图片图表3选取比例选项，之后在背景上选取对应的车道宽度第二步：绘制路网：使用最左边工具栏里的进行路网的绘制，按照车流前进的方向点死鼠标右键拉线，确定link的起终点，之后进行lin k参数的选择（包括车道等）如此，将背景图中的所有道路一一覆盖第三步：连接各个lin k选取要连接的link点击在其上点击右键然后拉向要被连接的lin k，之后显示出参数界面（包括可以取的曲线点的数目、link里的不同车道等），之后就有了link之间的连接线依此连接所有可行的link，为下一步输入车流打好基础。
第四步：加入交通量使用最左边工具栏里的进行车流的放入，在link的远端起点（交叉口的进口道远端）选中该link后点击右键，得到下图所显示的车辆输入界面：作为实验可以如图输入参数，表示该link编号为1，一个仿真周期输入车流量1111，车辆类型及种类选取了默认。
第五步：给出车辆运行的路径：使用最左边工具栏里的进行路径的给出。
首先左键选取起始的link，在其上点击右键，然后左键选取想要去的lin k，在其上点击右键，则可以得到图示的效果：图中的红线和绿线即为点击右键的位置。
如此，车辆可以向三个方向运行了。
当然，必须之前连好的link之间才可以设置路径。
第六步：给出信号灯配时：首先选取最上边菜单栏的信号控制中的编辑信号控制机选项，得到下图：新建新的信号配时方案之后，选取最简单的固定配时进行设置：首先点击编辑信号控制，在新的界面里根据要仿真的实际相位需求添加需要的信号灯组，然后添加新的信号配时方案；接着在信号灯组中选取红绿灯的形式，之后在信号配时方案中进行相位的设置，控制不同灯组出现的时间，下图为信号配时方案示例：保存信号灯配时方案之后，就可以使用最右边工具栏的进行信号灯的放置，选中要放置信号灯的车道点击右键，即可得到参数输入界面，注意依照实际情况，选好信号控制机及信号灯组（和上一步里的设计相关）之后，针对交叉口中信号灯不能解决的一些冲突，使用最左边工具栏里的进行冲突区的处理，使用左键选取想要选取的两个路段，这是它们同时变成黄色，此时点击右键调节，这时绿色表示优先通行，而红色表示让行。
Vissim4.3操作手册（初级）2015年7月目录1 交通流仿真及VISSIM基本原理 (1)1.1 交通流仿真原理 (1)1.2 Vissim基本原理 (1)2 Vissim软件简介 (2)2.1 Vissim主要术语介绍 (2)2.2 Vissim软件功能介绍 (3)2.3 Vissim操作界面介绍 (4)2.4 Vissim仿真基本操作流程 (9)2.5 Vissim模型数据需求 (10)2.5.1准备阶段 (10)2.5.2 网络数据 (10)2.5.3 交通流数据 (10)2.5.4 信号控制数据 (11)2.5.5 公交数据 (11)3 路网属性 (11)3.1 物理路网 (11)3.1.1准备底图的创建流程 (11)3.1.2添加路段（Links） (14)3.1.3连接器 (16)3.2 定义交通属性 (17)3.2.1定义分布 (17)3.2.2目标车速变化 (19)3.2.3 交通构成 (21)3.2.4 交通流量的输入 (21)3.3 路线选择与转向 (22)3.4 信号控制设置 (24)3.4.1信号参数设置 (24)3.4.2信号灯安放及设置 (27)3.4.3优先权设置 (28)4仿真 (30)4.1 参数设置 (30)4.2 仿真 (31)5评价 (32)5.1 行程时间 (32)5.2 延误 (34)5.3 数据采集点 (36)5.4 排队计数器 (38)Vissim4.3操作手册VISSIM为德国PTV公司开发的微观交通流仿真软件系统，用于交通系统的各种运行分析。
该软件系统能分析在车道类型、交通组成、交通信号控制、停让控制等众多条件下的交通运行情况，具有分析、评价、优化交通网络、设计方案比较等功能，是分析许多交通问题的有效工具。
1 交通流仿真及VISSIM基本原理1.1 交通流仿真原理交通流仿真通过构建车辆的通行环境（道路网、交通控制、限速等）、驾驶员行为（跟车、换道超车等）、车辆性能特性、交通需求特性等交通要素的计算机模型，通过“再现”或“预演”交通流在不同的交通流组织方案、交通控制管理方案下的运行特性，达到评价、优选方案的目的。
vissim使用手册教程VISSIM 实验报告说明书VISSIM 是一种微观、基于时间间隔和驾驶行为的仿真建模工具，用以建模和分析各种交通条件下(车道设置、交通构成、交通信号、公交站点等)，城市交通和公共交通的运行状况，是评价交通工程设计和城市规划方案的有效工具。
本实验在交通设施设计课程设计的基础上，对所设计的道路进行一个Vissim仿真，以获取一定的评价结果，从中看出交通设施设计方案的好坏，在此基础上进行反复修改，以达到最好的设计效果。
一、准备资料:1、设计好的CAD底图2、具体的交通量:路段每个车道流量为1000辆/h(大型车率6,，小型车率94,)，左转流量10,，右转流量10,。
二、操作流程本次实验以课堂知识、天空教室以及老师现场答疑指导等环节背景进行操作，最后生成具体Vissim仿真成果。
- 1 -1、打开软件，导入CAD 底图在查看下拉菜单中选取“背景”选项- 2 -点“读取”到入CAD底图，然后关闭对话框。
- 3 -点显示整个路网。
再点击“背景”--“编辑”—“比例尺”输入相关尺度。
2、路段VISSIM路网编码的第一步工作是描绘路段轨迹，寻找进出交叉口的所有道路，确定进口以及交叉口内的车道数。
每条道路表示为一个路段，从主要道路开始编码。
路段上的车道数始终保持恒定，若车道数发生变化，必须重新建立一个路段。
如果要改变已有路段上的车道数，依次选择:编辑?打断路段，在车道数变化位置打断路段(默认快捷键为<F8>)。
建模技巧:? 创建一条单向路段并调整曲率，然后利用生成相反方向选项，创建一个具有相似形状的反向路段。
? 连接器(而不是路段)可用来建模转向车流。
? 路段不应在交叉口转弯，而应该延伸到交叉口中央 (如果是“直达路段”，不允许不同数量的车道数)。
- 4 -对与高架路段的处理:选取相应的高架段，选中路段，右击在一段路上等间距打点，然后同时Alt+鼠标(左击两次)，出现对话框，输入相应的高程，这样就形成了一定的高度。
VISSIM交叉口仿真教程（新手版）适合：第一次接触者使用概述：如今交通信息化已经成为当下交通工程发展的新方向，而vissim作为一种重要的交通仿真软件，已经越来越多的应用在交通仿真的各个方面。
交叉口的制作：第一步：加入背景图表 1 选取编辑选项图表 2 如图读取背景图片图表 3 选取比例选项，之后在背景上选取对应的车道宽度第二步：绘制路网：使用最左边工具栏里的进行路网的绘制，按照车流前进的方向点死鼠标右键拉线，确定link的起终点，之后进行link参数的选择（包括车道等）如此，将背景图中的所有道路一一覆盖第三步：连接各个link选取要连接的link点击在其上点击右键然后拉向要被连接的link，之后显示出参数界面（包括可以取的曲线点的数目、link里的不同车道等），之后就有了link之间的连接线依此连接所有可行的link，为下一步输入车流打好基础。
第四步：加入交通量使用最左边工具栏里的进行车流的放入，在link的远端起点（交叉口的进口道远端）选中该link后点击右键，得到下图所显示的车辆输入界面：作为实验可以如图输入参数，表示该link编号为1，一个仿真周期输入车流量1111，车辆类型及种类选取了默认。
第五步：给出车辆运行的路径：使用最左边工具栏里的进行路径的给出。
首先左键选取起始的link，在其上点击右键，然后左键选取想要去的link，在其上点击右键，则可以得到图示的效果：图中的红线和绿线即为点击右键的位置。
如此，车辆可以向三个方向运行了。
当然，必须之前连好的link之间才可以设置路径。
第六步：给出信号灯配时：首先选取最上边菜单栏的信号控制中的编辑信号控制机选项，得到下图：新建新的信号配时方案之后，选取最简单的固定配时进行设置：首先点击编辑信号控制，在新的界面里根据要仿真的实际相位需求添加需要的信号灯组，然后添加新的信号配时方案；接着在信号灯组中选取红绿灯的形式，之后在信号配时方案中进行相位的设置，控制不同灯组出现的时间，下图为信号配时方案示例：保存信号灯配时方案之后，就可以使用最右边工具栏的进行信号灯的放置，选中要放置信号灯的车道点击右键，即可得到参数输入界面，注意依照实际情况，选好信号控制机及信号灯组（和上一步里的设计相关）之后，针对交叉口中信号灯不能解决的一些冲突，使用最左边工具栏里的进行冲突区的处理，使用左键选取想要选取的两个路段，这是它们同时变成黄色，此时点击右键调节，这时绿色表示优先通行，而红色表示让行。
(一)上机步骤：
案例数据：四道口交叉口
1.交叉口几何数据
2.交叉口信号配时数据
四道口交叉口信号配时表
四道口信号时间参数表
3.交叉口交通流数据
交通组成：
●机动车：小汽车、中小型货车、公交车、长途客运车、大型货车；
●非机动车：自行车、人力三轮车、电动三轮车；行人。
各方向重型车比例表
交通流量流向汇总表
仿真操作：
⑴.新建一个VISSIM文件、添加背景图、绘制路网，如图1-1
图1-1：路网绘制
⑵.路段及交叉口减速区生成，如下图：
图1-2：减速区⑶.定义四个进口的车辆构成，如图1-3：
车辆构成
⑷.在交叉口各入口路段加载车辆数，如图1-4
⑸.创建决策路径（静态），输入各个走向的车流量，如图1-5
交通流数据输入
⑹.信号灯设置，如下图：
设置信号控制
红绿灯时长设置
⑺. 根据运行情况，设置路网冲突区域和优先原则，如下图：
冲突区域设置
⑻. 设置公交路线、站点
（9）.仿真结果评价分析以及仿真视频、动画输出
交叉口的仿真分析
根据基础数据，对交叉口的交通状况通过VISSIM软件进行仿真分析，从仿真结果中选择平均行程时间和排队长度两个指标进行评价，结果如表所示。
