S1500便携式多通道热电偶记录仪操作说明书版权所有关于说明责任声明本说明的任何部分，包括文字、图片、图形等均归属于深圳华图测控系统有限公司或其子公司（以下简称“本公司”或“华图”）。
未经书面许可，任何单位和个人不得以任何方式摘录、复制、翻译、修改本说明的全部或部分内容。
除非另有约定，本公司不对本说明提供任何明示或默示的声明或保证。
本说明描述的产品仅供中国大陆地区销售和使用。
本说明作为指导使用。
说明中所提供照片、图形、图表和插图等，仅用于解释和说明目的，与具体产品可能存在差异，请以实物为准。
因产品版本升级或其他需要，本公司可能对本说明进行更新，如您需要最新版说明书，请您登录公司官网查阅（）。
华图建议您在专业人员的指导下使用本说明书。
在法律允许的最大范围内，本说明所描述的产品（含其硬件、软件、固件等）均“按照现状”提供，可能存在瑕疵、错误或故障，本公司不提供任何形式的明示或默示保证，包括但不限于适销性、质量满意度、适合特定目的、不侵犯第三方权利等保证。
不对使用本说明或使用本公司产品导致的任何特殊、附带、偶然或间接的损害进行赔偿，包括但不限于商业利润损失、数据或文档丢失产生的损失。
若您将产品接入互联网需自担风险，包括但不限于产品可能遭受网络攻击、黑客攻击、病毒感染等，本公司不对因此造成的产品工作异常、信息泄露等问题承担责任，但本公司将及时为您提供产品相关技术支持。
使用本产品时，请您严格遵循适用的法律。
若本产品被用于侵犯第三方权利或其他不当用途，本公司概不承担任何责任。
如本说明内容与适用的法律相冲突，则以法律规定为准。
注意本记录仪防水等级为 IP34，如果外壳上有水分，切勿进行USB 连接操作，以防电子线路遇水短路。
短路可能导致仪器损坏。
本记录仪采用ABS工程防火塑料外壳，防止酸碱等化学品对外壳的腐蚀。
如果出现故障， 必须由授权的专业人员进行维修，请不要自行维修、改装。
本仪器所配置的1节9V碱性电池不允许短路，否则可能会发生危险。
穆斯堡尔谱仪系统安全操作及保养规程1. 前言为了确保穆斯堡尔谱仪系统的使用安全和系统长期稳定性，在本文档中将详细说明穆斯堡尔谱仪系统的安全操作和保养规程。
请仔细阅读并按照规定操作，以免给您带来不必要的损失。
2. 穆斯堡尔谱仪系统安全操作1.必须实行制度化管理，谁操作、何时操作、什么操作的记录一律登记。
2.操作人员必须接受系统的专业培训，并坚持不断地学习提高，并具有必要的证书。
3.在操作前，必须清除操作场地内的其他气体及杂质物质，并保持环境绝对干净卫生。
4.操作系统时，必须穿戴好防静电服，因操作不当造成的静电放电问题，将对整个系统产生极大损伤。
5.操作时必须认真阅读《穆斯堡尔谱仪系统使用说明书》并执行操作规程，不得随便更改系统设置，如对系统进行任何改动，需要在专业工程师的指导下进行操作。
6.操作过程中及时关闭系统，出现问题时需及时报告维修人员，切勿拆开任何机器构件，维修必须交由专业技术人员进行。
7.维护清理过程中，必须严格遵守安全工作程序及必要的防护措施，操作过程中，切记不能拆动任何机器构件，修理必须由专门的维修人员进行修缮。
8.禁止在系统内进行私人维修，如发现故障应及时通报负责人，并拔出电源插头，切勿触摸已启动的电器。
9.周期性对系统进行检测和维护，每一年都要经过正规专业人员的检查和维护，以确保设备长期稳定运行。
10.严格按照使用年限进行更换和升级维护，对设备进行定期巡视和维护，及时了解设备的运行状况和保修期限。
3. 穆斯堡尔谱仪系统保养规程1.在设备使用后，如果设备需要长时间不用，应用抗氧化化剂进行处理。
对设备存储区进行管理，保证储存温度不超过50度，并在系统开机启动前的3个小时，让设备达到与工作环境相同的温度的状态下开始工作。
2.对系统机箱进行正面及侧面的清洁。
使用兽毛刷及吸尘器，清洁机箱的灰尘和芯片，其余部位可使用湿布进行清洁，但要注意不能在机箱出现水蒸气的情况下进行清洁。
3.对于固态电子、一次效应器及探头等零部件，尽量不要在清洁时加压，应使用专业的清洁设备。

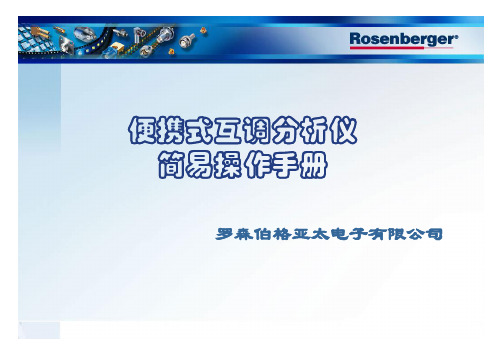

便携式互调分析仪简易操作手册罗森伯格亚太电子有限公司内容1. 仪表面板2. 基本操作3. 点频测量4. 扫频测量1. 仪表面板操作面板仪器前部分为三个区域，分别是左面板，屏幕，右面板左面板图•L1，反射式与传输式切换键（保留）•L2，互调与驻波比切换键（保留）•L3，锁面板键•L4~6，左软键•L7~8，载波输出指示灯•L9~12，载波1频率功率调节键•L13，载波1输出开关键•L14，测试端口右面板图•R1，扫频测量键•R2，点频测量键•R3~R5, 右软键•R6~R9, 载波2频率功率调节键•R10，载波2输出开关键•R11，电源开关键•R12，USB优盘接口•R13, 数字键，单位键2. 基本操作测试能力•被测信号: 3阶、5阶、7阶的反射互调产物•测量方法：点频测量和扫频测量•支持的制式:-频段:AMPS, EGSM, DCS, PCS, UMTS, TD-SCDMA2010~2025MHz2010~2025MHzTD-SCDMA1965～2060MHz 2110～2170MHz UMTS 1850～1910MHz 1930～1990MHz PCS 1710～1785MHz 1805～1880MHz DCS 880～915MHz 925～960MHz EGSM 824～849MHz 869～894MHz AMPS （CDMA ）接收频段（上行）发射频段（下行）制式开关机•1，按住仪器右下角开关键2秒钟以上，启动互调仪•2，启动时间10秒左右•3，五分钟以后就可以进行测量•4，在开机状态按住开关键2秒钟以上，即可关闭互调仪。
载波输出状态显示•1，当指示灯(L7) 和开关键(L13)同时亮时，载波1正在输出。
•2，当信号灯(L8) 和开关键(R10)同时亮时，载波2正在输出。
注意事项•1，在更换被测件的时候，必须保证互调仪没有输出载波信号。
还需要将键盘锁上，以免误操作。
•2，在连接被测件时，最好使用力矩扳手。
操作手册TR 61便携式铂电阻温度仪1. 产品介绍OK 键背光键选择键ON / OFF / ESC 键Hold / min / max 键2. 执行测量•按下 "ON / OFF / ESC" 键开机。
• 将探头置于测量目标处,仪器显示测量温度。
3. 定格测量值， 显示最大值、最小值当进行测量时:•按下 "Hold / min / max" 键一次,显示当时显示屏上测量参数的测量定格值。
• 再按 "Hold / min / max" 键一次,测量仪屏幕顶部显示两次定格值间的最大值,底部显示最小值。
• 按 "ON / OFF / ESC" 键回到测量模式。
4. 设置测量仪4.1 温度单位设置设置前,保持仪器开机并处于测量模式:• 按下 "选择" 键,直到屏幕上 "UNIT / 单位" 闪烁。
• 按 "OK" 键，屏幕上当前正在使用的单位闪烁。
• 按 "选择" 键,直至出现所需要的单位: °C 或 °F 。
按 "OK" 键确认，屏幕上 "UNIT / 单位" 闪烁。
• 按 "ON / OFF / ESC" 键回到测量模式。
4.2 设置自动关机设置前,保持仪器开机并处于测量模式:• 按下 "选择" 键,直到屏幕上 "AUTO OFF / 自动关机" 闪烁。
• 按 "OK" 键，屏幕底部闪烁仪器自动关机倒计时的时间。
• 按"选择" 键直至出现所需的时长: 15 / 30 / 45 / 60 / 75 / 90 / 105 / 120 分钟或者关闭自动关机功能。
• 按 "OK" 键确认，屏幕上 "AUTO OFF / 自动关机" 闪烁。
便携式直读光谱仪操作规程操作便携式直读光谱仪需要遵守一定的操作规程。
下面是一份简要的操作规程，供参考：1.器材准备首先，确保便携式直读光谱仪处于正常工作状态。
检查电源是否充足，光谱仪是否连接到电源适配器或电池，以及仪器是否正确地连接到计算机或移动设备。
2.样品准备选择适合测量的样品，并将样品准备好。
清洁和干净的样品表面有助于获得准确的测量结果。
3.仪器校准在开始测量之前，需要对光谱仪进行校准。
校准确保仪器提供准确的测量结果。
遵循仪器校准的具体步骤，根据仪器的要求在不同波长下进行校准。
4.仪器设置根据测量需要，设置相关的参数。
例如，选择适当的光谱范围、波长范围、积分时间和光谱分辨率等。
确保设置的参数符合测量要求。
5.测量操作将样品放置在测量台上，并确保样品表面与测量台接触良好。
启动测量操作，观察仪器显示的光谱曲线、光谱图或其他数据。
6.数据记录与分析根据需要，记录光谱数据。
使用相关软件或工具对数据进行分析和处理，比如绘制光谱图、分析光谱峰值、计算样品的浓度或质量等。
7.数据存储与导出根据实验要求，选择合适的数据存储方式。
可以将数据存储在计算机、移动设备或其他存储介质上，确保数据安全可靠。
同时，根据需要导出数据，以便后续的数据分析和报告撰写。
8.仪器维护与保养在使用完光谱仪后，注意对仪器进行适当的维护和保养。
清洁仪器外壳、样品台和光路系统，以保持仪器的良好状态。
定期检查仪器的电源、光源和传感器等部件，确保它们正常工作。
9.安全注意事项在操作过程中，注意安全。
避免使用不适合的样品，以避免可能的化学、生物或物理风险。
使用合适的个人防护设备，并在必要时按照相关法规和操作规范处理样品。
10.操作记录与质量控制在操作过程中，及时记录测量条件、样品信息以及其他相关数据。
同时，进行质量控制，比如在测量前后使用标准样品进行校准和验证。
这有助于保证测量结果的准确性和可靠性。
以上是便携式直读光谱仪的简要操作规程，具体的操作步骤和注意事项可以根据实际情况和仪器的使用说明进行调整。
1目 录注意事项 (1)说 明 (2)一、产品外观 (3)二、产品技术指标： (4)1、无源互调测试系统 (4)2、发射机技术指标 (4)3、接收机技术指标 (4)4、残余互调 (5)5、原理框图 (5)6、端口描述 (5)三、产品的使用说明 (6)1、测试前的准备 (6)2、操作说明 (6)四、一般参数 (10)1、环境 (10)2、配件 (10)五、系统校准 (11)1、反射互调的校准 (11)2、传输互调的校准 (11)六、互调的测试方法 (12)1、反射互调的测试 (12)2、传输互调的测试 (12)七、各类被测件测试方法详述 (13)1、电缆的测试 (13)2、天线的测试 (13)3、接头的测试 (14)4、多端口器件的测试 (14)八、设备使用规范和维护 (16)九、售后服务和联系方式 (17)注意事项1、本仪器使用的电源为二相三线制的交流电（220V±10%、50±5Hz，功率容量1000W），为保证人身安全，需确保地线良好接地。
2、严禁在射频功率输出端口没有接大功率匹配负载的情况下打开功放及信号源开关！3、严禁在没有关断射频输出开关的情况下，进行电缆的连接和断开！4、可靠连接与否对测试结果影响较大，为减小测试误差，各连接部分要保证连接可靠，旋紧部分要用力矩扳手扳紧；连接电缆（低互调）不得严重扭曲。
5、测试使用的连接电缆（低互调）及接头（低互调）为易损部件，如发现不良（松动、测试结果不稳定等），应及时更换。
6、为保证测试数据的准确性，机器预热至少15分钟后方可进行测试。
7、为延长仪器的使用寿命，请在仪器端口连接随机提供的低互调7/16F-7/16M转接头后使用，该接头磨损后请更换新接头。
8、测试设备搬运时要注意轻拿轻放。
9、进行连接时要使用力矩扳手，禁止野蛮操作。
10、环境：注意防潮、防尘、防水！要求配有空调，温度22±5℃。
说 明1、本说明书适用于反射无源互调和传输无源互调的测试。
便携式无源互调分析仪使用注意事项一，正确的放置方式1，互调仪只能按以下方式放置，禁止侧置、倒置。
2，仪器上方禁止放置任何物品3，禁止阻挡仪器的散热孔。
测试时，互调仪内部功放模块输出大功率信号，散热对于保持功放正常工作非常重要。
二: 操作中注意的问题问题1：按键卡住注意事项：操作过程严禁大力按压按键，严禁侧向挤压按键，定期对仪器前面板进行检查。
开机后发现按键没反应，可以首先检查是否有按键卡住。
问题2：未连接被测器件时打开功率开关注意事项：功率开关打开时，将有大功率信号输出，若没有相应器件消耗该功率，有可能仪器对造成损坏，或对测试人员产生伤害。
问题3：测试电缆弯折注意事项：测试电缆属于精密测试器件，具有一定的折弯半径，弯折时如果小于此折弯半价，会恶化电缆的技术指标，甚至损坏测试电缆。
严禁小半径折弯测试电缆，具体折弯半径请参考相应技术文件。
问题4：保险损坏注意事项：使用合适的电压（220V ）进行供电。
仪器出现故障不能正常开机，首先检查保险丝的通断状态。
问题5：连接被测器件时不使用力矩扳手注意事项：使用正确力矩范围的力矩扳手进行安装和拆卸，严禁使用其他扳手进行操作。
问题6：仪器端口或测试电缆连接器损坏注意事项：仪器的测试端口、测试电缆的连接器长期暴露在空气中会氧化，从而引起指标变差。
所以在使用后及时加保护帽。
测试电缆注意防水、防尘、防氧化。
在使用完毕后，测试电缆和转接器要放入附件箱，以避免损坏。
问题7：仪器校准注意事项：仪器校准需要专业的校准设备，需由供应商进行仪器校准。
问题8：震动、撞击注意事项：仪器本身不得震动、撞击，运输过程需要放入指定运输箱，或采取相应的保护措施。
问题9: 测试双端口或多端口器件时不接低互调负载（空载测试）。
注意事项：在测试接头，跳线，合路器，耦合器时，被测件一端与仪器连接，另外一端（或主输出端）一定要连接低互调负载。
严禁空载进行测试。
无源互调测试报告一．测试目的在排除系统外干扰和发射机底噪异常影响外，通过测试结果的分析，判定互调干扰源，为改善基站互调干扰提供依据。
二．测试站点长沙市XX大厦，测试时间2010年4月15日三．测试仪器设备a)罗森伯格无源互调分析仪AMPS频段1台b)低互调测试电缆及转接器若干c)便携式低互调负载1台四．无源互调测试仪器基本功能仪器名称：罗森伯格现场式无源互调分析仪规格型号：IM-08S测试频段：AMPS频段输出功率：2X43dBm（2X20W）最大可到2X46dBm（2X40W）互调阶次：3，5，7阶（本次测试记录了3阶测试结果）测试模式：反射互调测量模式：点频测试；扫频测试数据记录：同时具备数据实时显示功能，数据可存储功能；数据可还原图形功能五．测试及结果分析该室内覆盖系统由一个发射机和五个干放组成，五个干放分别从并联完成楼层信号覆盖。
测试时关闭干放和发射机，使系统处于无信号传输状态从而分析系统无源互调特性。
首先测试系统功率输入口（即发射机功率馈入端）处无源互调特性，判断整个室分系统无源互调特性。
其次分析各干放所带子信号传输系统无源互调特性，对问题点进行定位。
1).XX大厦三楼，系统功率输入口扫频测试报告:系统功率输入口点频测试报告:从测试报告可以看到,该室分系统落到上行频段的最差互调值为-47.5dBm@844MHz,而大部分互调值在-50dBm以下,说明该室内分布系统整体互调较差，由于已经排除发射机底噪，外部干扰，传输系统匹配等因素，因此我们初步判断导致RSSI异常的原因是传输系统互调较差，通常情况下互调应低于-90dBm。
接下来对各子系统进行测试。
2).XX大厦三楼，子系统1（按干放编号）功率输入端口扫频测试报告：子系统1（按干放编号）功率输入端口扫频测试报告：从测试报告可以看到,该子系统落到上行频段的最差互调值为-68.3dBm@846MHz,而大部分互调值在-80dBm以上,说明该室内分布系统整体互调性能不佳，可能是导致系统RSSI异常的原因。
便携式分光光度计的使用环境光度计如何操作由于环境监测、野外现场分析测试、海洋深水中的分析测试等很多领域需要小型、便于携带、分析速度快的分光光度计。
便携式分光光度计是一种利用分光光度法对物质进行由于环境监测、野外现场分析测试、海洋深水中的分析测试等很多领域需要小型、便于携带、分析速度快的分光光度计。
便携式分光光度计是一种利用分光光度法对物质进行定量定性分析的仪器。
该仪器是集颜色和密度测量一体，在同一装置上，可选择三种不同的操作方法进行测量，可自动检测测量方法。
便携式分光光度计的构成：① 全息光栅单色器。
此元件将待测的光辐射色散成光谱并选择一个被测量的光谱窄带宽。
② 滤镜。
轮上的每一个滤光器均与一个特定的波长范围相对应。
便携式分光光度计自动地选择所需滤光器，该滤光器的作用是防止无关的光线进入单色光镜。
③ 硅光探测器。
离开单色器的光触发探测器后，产生一个响应电流。
④ 单片机。
掌控和处理便携式分光光度计全部的命令、数据采集、存贮和传送等操作指令。
⑤ 电池。
为现场操作和数据采集、存贮等动作供应电力。
便携式分光光度计的使用环境：1.将仪器平稳放置在平滑表面。
不要推动仪器下的任何物品。
2.将环境温度维持在适合仪器操作的温度，即10到40℃（50到104 °F）。
3.相对湿度应小于80%；水分不应在仪器上的冷凝。
4.在顶部和全部侧面均留出至少15厘米（6英寸）间隙供空气循环，以避开电气部分过热。
—专业分析仪器服务平台,试验室仪器设备交易网,仪器行业专业网络宣扬媒体。
相关热词：等离子清洗机,反应釜,旋转蒸发仪,高精度温湿度计,露点仪,高效液相色谱仪价格,霉菌试验箱,跌落试验台,离子色谱仪价格,噪声计,高压灭菌器,集菌仪,接地电阻测试仪型号,柱温箱,旋涡混合仪,电热套,场强仪万能材料试验机价格,洗瓶机,匀浆机,耐候试验箱,熔融指数仪,透射电子显微镜。
原子吸取分光光度计的安装要求原子吸取分光光度计是通过蒸气相中被测元素的基态原子对其原子共振辐射的吸取强度来测定试样中被测元素的含量。
