隔离开关的配置说明

安装使用说明书Single & Double Poles Manual Disconnector Specification目录页码产品介绍 (1)适用围和采用标准 (1)产品工作条件和工作环境 (1)主要技术参数 (1)主要构成 (1)隔离开关安装 (2)电磁锁安装调整 (3)运行及维护 (3)包装运输与保管 (3)通常成套形式 (3)订货 (3)联系方式 (4)装箱单 (4)安装图 (5). . . . . . . . . . . . . . .. . . . . . . . . . .3～4位数字，产品的额定电流值。

Ⅱ-双极。

2～3位英文字母，见表1。

隔离开关、户外型。

额定电压。

标准设计序列。

号。

GW4-27.5 /□□□1.产品介绍1.1 产品名称：电气化铁道耐污型高压隔离开关。

1.2 型号详述 英文字母：1.3 常用组装件：1.3.1 手动操作：用作接触网设备时，配置短筒CS11(G)手力操作机构。

用作变电所设备或隔离开关动作需电气顺序联锁、位置信号的使用场所，配置长筒CS11(G)手力机构，通常带有8极空接点（4a,4b ）的辅助开关一个,也可按使用要求增减节点对数。

1.3.2 万向节：通常为单十字联轴器，用于操作杆连接，可消除安装偏差造成的操作附加力。

1.3.3 电磁锁：以电信号为钥匙，锁体安装于手力机构的左上方或右上方，锁扣固定在操作杆上，可人为紧急开锁。

使用电磁锁可实现手力操作机构的电气闭锁。

2.适用围和采用标准 2.1 GW4-27.5系列户外交流隔离开关,是针对铁路牵引供电系统负荷特性而生产的标准化户外高压电器。

适用于额定电压为27.5kV 、55kV 、工频50Hz 的电气化接触网、变电所，实现电气回线在有电压无载流情况下的切换或电气安全隔离。

2.2 该产品严格规于企业标准，并符合国家标准：DLT 593-1996 《高压开关设备的共用订货技术导则》DL 486-92 《交流高压隔离开关订货技术条件》GB 5273-85 《变压器、高压电器和套管的接线端子》 GB 1985-2004《交流高压隔离开关和接地开关》 GB 763-90 《交流高压电器在长期工作时的发热》 GB 3309-89《高压开关设备常温下的机械试验》 GB 2706-89《交流高压电器动热稳定试验方法》 3.产品工作条件和工作环境 3.1 环境温度: -35℃～+40℃。

安装使用说明书Single & Double Poles Manual Disconnector Specification目录页码产品介绍 (1)适用围和采用标准 (1)产品工作条件和工作环境 (1)主要技术参数 (1)主要构成 (1)隔离开关安装 (2)电磁锁安装调整 (3)运行及维护 (3)包装运输与保管 (3)通常成套形式 (3)订货 (3)联系方式 (4)装箱单 (4)安装图 (5). . . . . . . . . . . . . . .. . . . . . . . . . .3～4位数字，产品的额定电流值。

Ⅱ-双极。

2～3位英文字母，见表1。

隔离开关、户外型。

额定电压。

标准设计序列。

号。

GW4-27.5 /□□□1.产品介绍1.1 产品名称：电气化铁道耐污型高压隔离开关。

1.2 型号详述 英文字母：1.3 常用组装件：1.3.1 手动操作：用作接触网设备时，配置短筒CS11(G)手力操作机构。

用作变电所设备或隔离开关动作需电气顺序联锁、位置信号的使用场所，配置长筒CS11(G)手力机构，通常带有8极空接点（4a,4b ）的辅助开关一个,也可按使用要求增减节点对数。

1.3.2 万向节：通常为单十字联轴器，用于操作杆连接，可消除安装偏差造成的操作附加力。

1.3.3 电磁锁：以电信号为钥匙，锁体安装于手力机构的左上方或右上方，锁扣固定在操作杆上，可人为紧急开锁。

使用电磁锁可实现手力操作机构的电气闭锁。

2.适用围和采用标准 2.1 GW4-27.5系列户外交流隔离开关,是针对铁路牵引供电系统负荷特性而生产的标准化户外高压电器。

适用于额定电压为27.5kV 、55kV 、工频50Hz 的电气化接触网、变电所，实现电气回线在有电压无载流情况下的切换或电气安全隔离。

2.2 该产品严格规于企业标准，并符合国家标准：DLT 593-1996 《高压开关设备的共用订货技术导则》DL 486-92 《交流高压隔离开关订货技术条件》GB 5273-85 《变压器、高压电器和套管的接线端子》 GB 1985-2004《交流高压隔离开关和接地开关》 GB 763-90 《交流高压电器在长期工作时的发热》 GB 3309-89《高压开关设备常温下的机械试验》 GB 2706-89《交流高压电器动热稳定试验方法》 3.产品工作条件和工作环境 3.1 环境温度: -35℃～+40℃。

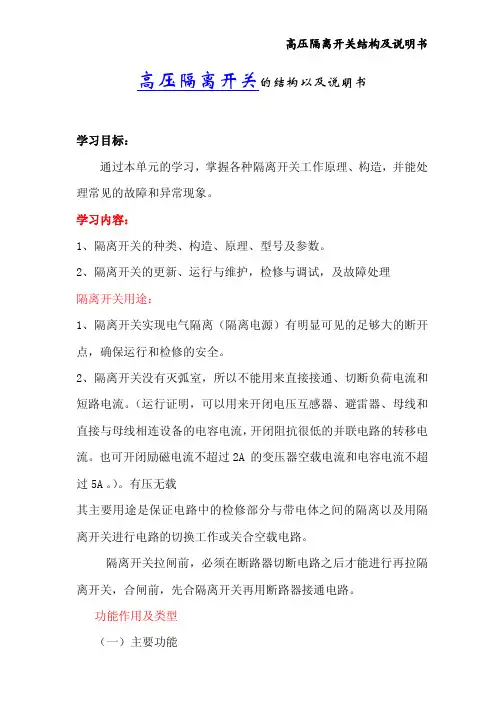

高压隔离开关的结构以及说明书学习目标：通过本单元的学习，掌握各种隔离开关工作原理、构造，并能处理常见的故障和异常现象。

学习内容：1、隔离开关的种类、构造、原理、型号及参数。

2、隔离开关的更新、运行与维护，检修与调试，及故障处理隔离开关用途：1、隔离开关实现电气隔离（隔离电源）有明显可见的足够大的断开点，确保运行和检修的安全。

2、隔离开关没有灭弧室，所以不能用来直接接通、切断负荷电流和短路电流。

（运行证明，可以用来开闭电压互感器、避雷器、母线和直接与母线相连设备的电容电流，开闭阻抗很低的并联电路的转移电流。

也可开闭励磁电流不超过2A的变压器空载电流和电容电流不超过5A。

）。

有压无载其主要用途是保证电路中的检修部分与带电体之间的隔离以及用隔离开关进行电路的切换工作或关合空载电路。

隔离开关拉闸前，必须在断路器切断电路之后才能进行再拉隔离开关，合闸前，先合隔离开关再用断路器接通电路。

功能作用及类型（一）主要功能1、在分闸时：高压隔离开关是明显显示出电路的断开，并保证触头间的开距符合电气距离。

2、在合闸时高压隔离开关能承载正常的工作额定电流及在规定时间内的短路故障电流。

（二）主要作用1、隔离电源：在电气设备停电或检修时，用隔离开关将需停电设备与电流隔离，形成明显可见的断开点，以保证工作人员和设备安全。

2 、倒闸操作（改变运行方式）：将运用中的电气设备进行三种形式状态（运行、备用、检修）下的改变，将电气设备由一种工作状态改变成另一种工作状态。

3、拉合无电流或小电流电路的设备高压隔离开关虽然没有特殊灭弧装置，但触头间的拉合速度及开距应具备小电流和拉长拉细电弧灭弧能力，对以下电路具备拉合。

（1）拉、合电压互感器与避雷器回路。

（2）拉、合空母线和直接与母线相连接设备的电容电流。

（3）拉、合励磁电流小于2A的空载变压器：一般电压为35kV，容量为1000KV A及以下变压器；电压为110kV容量为3200KV A及以下变压器。

目录1 设计任务 (1)1.1 初始资料 (1)1.2 电力系统与本站连接情况 (1)1.3负荷情况 (1)2 变电站主接线设计 (1)2.1 主接线设计依据 (1)2.2主接线中设备配置 (2)2.3 设计步骤 (3)2.4 主接线方框图 (3)2.5 主接线方案的确定 (4)3 短路电流的计算 (5)3.1 概述 (5)3.2 短路计算的目的 (6)3.3 短路计算方法 (6)4 电气设备的选择 (7)4.1变压器的选择 (7)4.2断路器的选择与校验 (8)4.3隔离开关的选择 (9)4.4母线的选择 (10)5 设计结果 (10)5.1 设计图纸 (10)5.2 设计说明书 (11)1 设计任务1.1 初始资料（1）设计变电所在城市郊外，主要向市区及变电所附近农村和工厂供电（2）确定本变电所的电压等级为35kV/10kV，35kV是本变电所的电源电压，10kV是二次电压（3）出线向用户供电在35KV侧有2回出线，出线回路数在10KV侧有8回1.2 电力系统与本站连接情况电力系统通过35KV主接线，母线与本站直接连接1.3负荷情况该电站在5-10年建设扩建中10KV负荷为10MW。

其中1,2级负荷供电占75%，最小负荷为700MW，功率因数：cosφ=0.9，最大负荷年利用率：Tmax=4000h2 变电站主接线设计2.1 主接线设计依据（1）变电所在电力系统中的地位和作用：一般变电所的多为终端或分支变电所，电压一般为35kV。

（2）变电所的分期和最终建设规模：变电所建设规模根据电力系统5—10年发展计划进行设计，一般装设两台主变压器。

（3）负荷大小和重要性：对于一级负荷必须有两个独立电源供电，且当任何一个电源失去后，能保证全部一级负荷不间断供电，对于二级负荷一般也要两个独立电源供电，且当任何一个电源失去后，能保证全部或大部分二级负荷的供电，对于三级负荷一般只需一个独立电源供电。

（4）系统备用容量的大小：装有两台及以上主变电器的变电所，当其中一台事故断开时其余主变压器的容量应保证该变电所70％的全部负荷，在计及过负荷能力后的允许时间内，应保证用户的一、二级负荷供电。

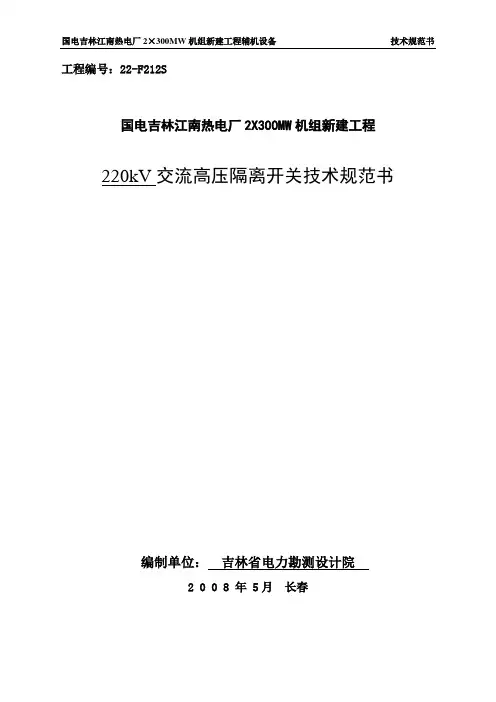

工程编号：22-F212S国电吉林江南热电厂2X300MW机组新建工程220kV交流高压隔离开关技术规范书编制单位：吉林省电力勘测设计院2 0 0 8 年 5月长春目次1. 总则2. 技术要求3. 设备规范4. 供货范围5. 技术服务6. 买方工作7. 工作安排8. 备品备件及专用工具9. 质量保证和试验10. 包装、运输和储存1 总则1.0.1 本设备技术规范书适用于国电吉林江南热电厂2X300MW机组新建工程220kV交流高压隔离开关设备。

它提出了该设备的功能设计、结构、性能、安装和试验等方面的技术要求。

1.0.2 本设备技术规范书提出的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和规范的条文，卖方应提供符合本规范书和工业标准的优质产品。

1.0.3 如果卖方没有以书面形式对本规范书的条文提出异议，则意味着卖方提供的设备完全符合本规范书的要求。

如有异议，不管是多么微小，都应在报价书中以“对规范书的意见和同规范书的差异”为标题的专门章节中加以详细描述。

1.0.4 本设备技术规范书所使用的标准如遇与卖方所执行的标准不一致时，按较高标准执行。

1.0.5 本设备技术规范书经买、卖双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。

1.0.6本工程采用KKS标识系统。

中标后，买方将向卖方提供电厂KKS功能标识系统的编码原则和要求，卖方应据此对其所提供的系统和设备进行编码，并编制在提供的技术文件(包括图纸及说明书)中。

1.0.7 本设备技术规范书未尽事宜，由买、卖双方协商确定。

2 技术要求2.1 应遵循的主要现行标准GB11022 《高压开关设备通用技术条件》GB1985 《交流电压隔离开关和接地开关》GB311 《高压输变电设备的绝缘配合》GB763 《交流高压电器在长期工作时的发热》GB11604 《高压电器设备无线电干扰测试方法》GB8287.1 《高压支柱瓷绝缘子技术条件》GB8287.2 《高压支柱瓷绝缘子尺寸和特性》GB3309 《高压开关设备常温下的机械试验》GB2706 《交流高压电器动热稳定试验方法》GB/T13601 《高压开关设备严重冰冻条件下的操作》2.2 环境条件2.2.1 环境温度：历年极限最高温度： +36.2℃历年极限最低温度： -40.3 ℃2.2.2 海拔高度：≤1000m2.2.3 地震裂度： 7度（a=0.10g）2.2.4 环境相对湿度: 年平均值 68%2.2.5 最大风速： 30.0 m/s2.2.6 冻土厚度： 190 cm2.2.7 污秽等级： III级2.2.8 覆冰厚度： 10 mm2.3 工程条件2.3.1 系统概况系统概况见表2.1。

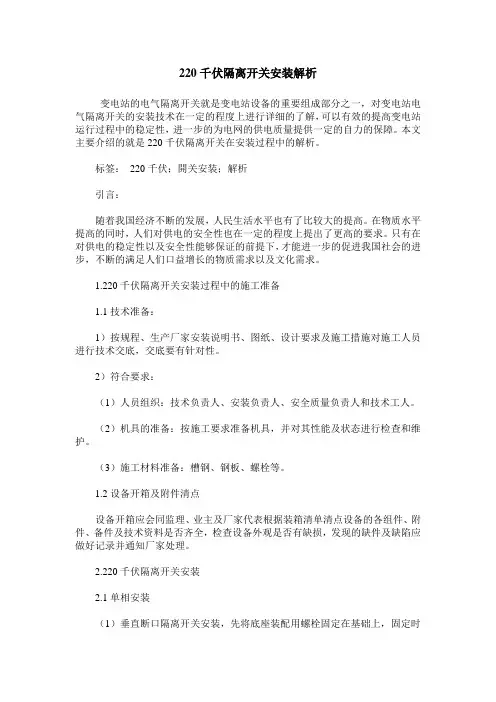

220千伏隔离开关安装解析变电站的电气隔离开关就是变电站设备的重要组成部分之一，对变电站电气隔离开关的安装技术在一定的程度上进行详细的了解，可以有效的提高变电站运行过程中的稳定性，进一步的为电网的供电质量提供一定的自力的保障。

本文主要介绍的就是220千伏隔离开关在安装过程中的解析。

标签：220千伏；開关安装；解析引言：随着我国经济不断的发展，人民生活水平也有了比较大的提高。

在物质水平提高的同时，人们对供电的安全性也在一定的程度上提出了更高的要求。

只有在对供电的稳定性以及安全性能够保证的前提下，才能进一步的促进我国社会的进步，不断的满足人们口益增长的物质需求以及文化需求。

1.220千伏隔离开关安装过程中的施工准备1.1技术准备：1）按规程、生产厂家安装说明书、图纸、设计要求及施工措施对施工人员进行技术交底，交底要有针对性。

2）符合要求：（1）人员组织：技术负责人、安装负责人、安全质量负责人和技术工人。

（2）机具的准备：按施工要求准备机具，并对其性能及状态进行检查和维护。

（3）施工材料准备：槽钢、钢板、螺栓等。

1.2设备开箱及附件清点设备开箱应会同监理、业主及厂家代表根据装箱清单清点设备的各组件、附件、备件及技术资料是否齐全，检查设备外观是否有缺损，发现的缺件及缺陷应做好记录并通知厂家处理。

2.220千伏隔离开关安装2.1单相安装（1）垂直断口隔离开关安装，先将底座装配用螺栓固定在基础上，固定时应注意放置好斜垫片，且将带铭牌的底座装配放在中间相，将主闸刀用吊机吊起，然后用人工扶起上节支柱瓷绝缘子和旋转瓷绝缘子，用螺栓固定，组装完上节瓷绝缘子后再将下节瓷绝缘子扶起组装，全部组装完毕后吊装在底座装配平面上，用螺栓紧固。

（2）双柱式水平断口隔离开关则分相吊装至安装位置。

（3）六柱式水平断口隔离开关瓷绝缘子分别吊装到各相底座的两端，并用螺栓固定；将三柱导电杆装配的瓷绝缘子分别吊装到各相底座的中间位置，并用螺栓固定。

【隔离开关接地开关】隔离断口与固定触头间开距：75±2mm接地断口与固定触头间开距：65±2mm动触头总行程：120±3mm DS 110±3mm ES插入行程：45±3mm机械特性：隔离开关及检修接地开关配MS-CM10弹簧机构，电动机带电时间，合闸全行程时间＜5±2s。

快速接地开关配MS-CM30电动机构，电动机带电时间，合闸全行程时间＜5±2s。

隔离开关、检修接地开关配弹簧机构时分、合闸速度均平均速度计算，见左侧附图。

合闸速度2.2±0.5m/s，分闸速度2.2±0.5m/s ，合闸时间0.15s、分闸时间0.15s。

快速接地开关配MS-CM30电动机构，合闸速度 3.5±0.5m/s、分闸速度 2.2±0.5m/s合闸时间0.15s、分闸时间0.15s。

机械操作试验隔离开关，接地开关配弹簧机构，连续可靠地分、合闸各70次，其中：A、最高操作电压132V（直流）10次；B、配定操作电压110V（直流）50次；C、最低操作电压72V（直流）10次。

机械寿命实验隔离开关、接地开关配弹簧机构，各进行1000次（见附表1）为一个操作循环的五个操作循环的分合闸寿命实验。

实验过程中允许进行润滑，但不得对试品进行任何调整。

A、最高操作电压121V（直流）50次；B、额定操作电压110V （直流）900次；C最低操作电压94V（直流）50次。

测试设备与工具：机械寿命实验台。

标准要求：在每个合分操作中都应达到合闸位置与分闸位置。

实验后，稍加整理其出厂检验仍符合规定要求。

主回路寿命实验通以100A直流电流。

用电压降法测量，电压加在两出线端。

测试设备与工具：回路电阻测试仪。

标准要求：<50υΩ.长期工作中的温升实验气体至0.42Mpa（20℃时表压），通以1.2倍额定电流，待隔离开关内SF6稳定后测量图示各点的温升（见图1）。

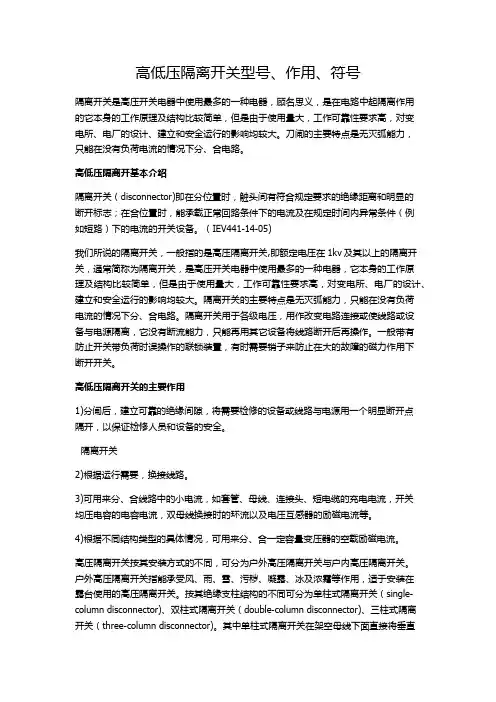

中文名称：隔离开关英文名称：disconnector，isolating switch;isolator定义1：在分闸位置能够按照规定的要求提供电气隔离断口的机械开关装置。

所属学科：电力（一级学科）；变电（二级学科）定义2：将相连的电路空载切断或关合的设备。

所属学科：水利科技（一级学科）；水力发电（二级学科）；水电站电气回路及变电设备（三级学科）3、一般送电操作时：先合隔离开关，后合断路器或负荷类开关；隔离开关断电操作时：先断开断路器或负荷类开关，后断开隔离开关。

4、选用时和其它的电气设备没有什么两样，都得是额定电压、额定电流、动稳定电流、热稳定电流等都得符合使用场合的需要。

隔离开关的作用是断开无负荷的电流的,电路.使所检修的设备与电源有明显的断开点,以保证检修人员的安全,隔离开关没有专门的灭弧装置不能切断负荷电流和短路电流,所以必须在电路在断路器断开电路的情况下才可以操作隔离开关,编辑本段应用1、用于隔离电源，将高压检修设备与带电设备断开，使其间有一明显可看见的断开点。

2、隔离开关与断路器配合，按系统运行方式的需要进行倒闸操作，以改变系统运行接线方式。

3、用以接通或断开小电流申路。

一般在断路器前后二面各安装一组隔离开关，目的均是要将断路器与电源隔离，形成明显断开点；因为原来的断路器采用的是油断路器，油断路器需要经常检修，故二侧就要有明显断开点，以利于检修；一般情况下，出线柜是从上面母线通过开关柜向下供电，在断路器前面需要一组隔离开关是要与电源隔离，但有时，断路器的后面也有来电的可能，如通过其它环路的反送，电容器等装置的反送，故断路器的后面也需要一组隔离开关。

隔离开关主要用来将高压配电装置中需要停电的部分与带电部分可靠地隔离，以保证检修工作的安全。

隔离开关的触头全部敞露在空气中，具有明显的断开点，隔离开关没有灭弧装置，因此不能用来切断负荷电流或短路电流，否则在高压作用下，断开点将产生强烈电弧，并很难自行熄灭，甚至可能造成飞弧（相对地或相间短路），烧损设备，危及人身安全，这就是所谓“带负荷拉隔离开关”的严重事故。

隔离开关的规格摘要：一、隔离开关的基本概念与作用二、隔离开关的分类与特点三、隔离开关的规格参数四、选用与安装隔离开关的注意事项正文：隔离开关是一种广泛应用于电力系统的控制设备，主要用于切断或接通电路，实现电路的控制、保护和安全操作。

本文将对隔离开关的规格进行详细介绍，以帮助大家更好地了解和应用这一重要设备。

一、隔离开关的基本概念与作用隔离开关是一种在没有负荷情况下，可以安全地进行电路切断、接通的操作开关。

它具有操作简单、安全可靠、使用寿命长等特点，主要用于发电厂、变电站、配电系统等场合。

其作用主要是：1.切断、接通电路：在设备检修、维护时，隔离开关可以安全地切断、接通电路。

2.控制电路：隔离开关可用于控制电气设备的启停、切换等操作。

3.保护电路：当电路发生短路、过载等异常时，隔离开关可以迅速切断电源，防止事故扩大。

二、隔离开关的分类与特点根据结构、功能和用途的不同，隔离开关可分为以下几类：1.按结构分类：手动隔离开关、自动隔离开关、负荷隔离开关等。

2.按功能分类：单极隔离开关、双极隔离开关、接地隔离开关等。

3.按用途分类：发电机隔离开关、变压器隔离开关、配电柜隔离开关等。

隔离开关的特点：1.操作简单：手动隔离开关操作方便，适用于各种场合。

2.安全性高：隔离开关切断电路时，没有电弧产生，确保操作人员安全。

3.使用寿命长：隔离开关采用优质材料制造，具有良好的抗磨损、抗腐蚀性能。

三、隔离开关的规格参数隔离开关的规格参数主要包括以下几个方面：1.额定电压：表示隔离开关适用的电压等级。

2.额定电流：表示隔离开关能承受的最大电流。

3.开关速度：表示隔离开关切断、接通电路的速度。

4.操作频率：表示隔离开关在一定时间内可以进行操作的次数。

5.外形尺寸：表示隔离开关的尺寸大小，影响设备的安装空间。

四、选用与安装隔离开关的注意事项1.选用隔离开关时，应根据实际电路需求，选择合适的类型、规格的产品。

2.安装前，仔细阅读产品说明书，了解安装要求、操作方法等。
